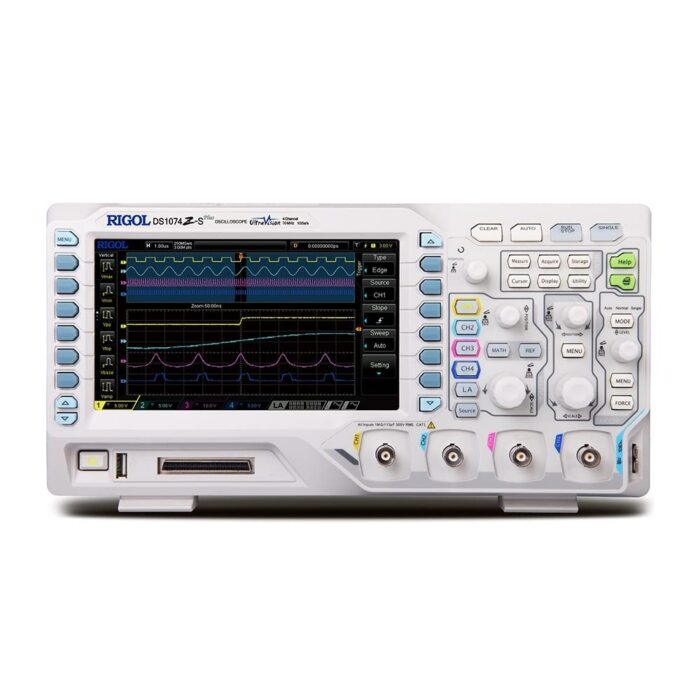

اسیلوسکوپ ریگول (RIGOL) DS1074Z-S Plus
این دستگاه پیشرفته با 4 کانال آنالوگ، پهنای باند 70 MHz و یک سیگنال ژنراتور 2 کاناله 25 MHz، ابزاری بسیار مقرونبهصرفه برای میز کار شماست . نرخ نمونهبرداری 1 GSa/s، عمق حافظه 24 Mpts و نرخ ثبت شکل موج 30,000 wfms/s تحلیل دادهها را روی نمایشگر 7 inch آسان میکند. وزن 3.2 kg و پشتیبانی آپشنال از 16 کانال دیجیتال، آن را برای تستهای آزمایشگاهی کاملا ایدهآل ساخته است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ ریگول (RIGOL) DS1074Z-S Plus
تجهیز میز کار مهندسی به ابزاری که بتواند همزمان نقش چندین دستگاه را ایفا کند، یک رویکرد بسیار اقتصادی و هوشمندانه است. اسیلوسکوپ ریگول مدل DS1074Z-S Plus با ارائه 4 کانال آنالوگ مجزا و پهنای باند 70 MHz در کنار زمان صعود 5 ns، گزینهای بسیار جذاب برای تحلیل مدارهای الکترونیکی به شمار میرود. خروجی دادههای پردازششده در این دستگاه روی یک نمایشگر 7 inch از نوع TFT LCD با رزولوشن 800 در 480 پیکسل نمایش داده میشود که با بهرهمندی از فناوری نمایش طیف رنگی مبتنی بر شدت سیگنال، محیط گرافیکی شفاف و واضحی را در اختیار کاربر میگذارد.
در بخش پردازش و نمونهبرداری، این ابزار به لطف فناوری انحصاری UltraVision عملکرد بسیار پایداری از خود نشان میدهد. دستگاه قادر است سیگنالها را با نرخ نمونهبرداری 1 GSa/s در حالت تککانال ثبت کند و با دستیابی به نرخ ثبت شکل موج برابر با 30,000 wfms/s، کاربر را در کشف سریع گلیچها و خطاهای گذرا یاری میدهد. اختصاص عمق حافظه 24 Mpts در حالت تککانال، در کنار قابلیت سختافزاری ضبط و پخش بلادرنگ تا سقف 60,000 فریم، امکان رصد بازههای زمانی طولانیتری را برای مهندسان فراهم میآورد. یکی از برتریهای قابل توجه این مدل نسبت به نسخههای پایه، تجهیز آن به یک سیگنال ژنراتور داخلی 2 کاناله با فرکانس 25 MHz است که قادر به تولید انواع امواج استاندارد و دلخواه میباشد.
قابلیت ارتقا و انعطاف در اتصالات، از دیگر مشخصههای برجسته این پلتفرم است. این مدل با تهیه آپشن ارتقای MSO، قابلیت تبدیل شدن به یک دستگاه سیگنال مختلط با 16 کانال دیجیتال را دارا میباشد که برای تحلیل سیستمهای امبدد (Embedded) و دیکدینگ پروتکلهای سریال نظیر I2C، SPI و RS232/UART بسیار حیاتی خواهد بود. در بخش ارتباطات نیز پورتهای استاندارد USB و درگاه LAN به صورت پیشفرض تعبیه شدهاند . این اسیلوسکوپ فقط 3.2 kg است که همین موضوع، جابجایی آن را در محیط کارگاه بسیار ساده میسازد.
با وجود تمامی این امکانات گسترده، از منظر فنی باید اشاره کرد که رزولوشن عمودی در این دستگاه برابر با 8 bits است که شاید برای مشاهده نوسانات بسیار ناچیز دامنهای یک نقطه ضعف محسوب شود و همچنین استفاده از تمام ظرفیت 16 کانال دیجیتال نیازمند صرف هزینه مجزا برای خرید آپشن ارتقا میباشد. با این حال، تجمیع یک اسیلوسکوپ 70 MHz، یک فانکشن ژنراتور 25 MHz و پتانسیل تبدیل به لاجیک آنالایزر در قالب یک دستگاه خوشساخت، این محصول را به یک شاهکار اقتصادی و سرمایهگذاری فوقالعاده هوشمندانه تبدیل کرده است که به راحتی جایگزین چندین ابزار مجزا روی میز کار شما خواهد شد و تمام نیازهای شما را پوشش میدهد. برای ارتقای تجهیزات آزمایشگاهی خود با این دستیار چندمنظوره، تیم کارشناسان ما آماده ارائه مشاوره به شما هستند.
| وزن | 3200 گرم |
|---|---|
| ابعاد | 313 × 161 × 122 میلیمتر |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| شرکت سازنده (Manufacture) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 33 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% (≥10 mV/div); ±4% (<10 mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | Color TFT LCD, 800×480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms (CAT I), 1000 Vpk Transient |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.01X to 1000X (4x PVP2150 150MHz passive probes included) |
| زمان صعود (Rise time) | 5 ns |
| دقت تایم بیس (Time Base Accuracy) | ≤ ±25 ppm |
| محدوده تایم بیس (Time Base Range) | 5 ns/div to 50 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Pulse, Runt, Window, Nth Edge, Slope, Video, Pattern, Delay, TimeOut, Duration, Setup/Hold, Serial) |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, Logic, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
