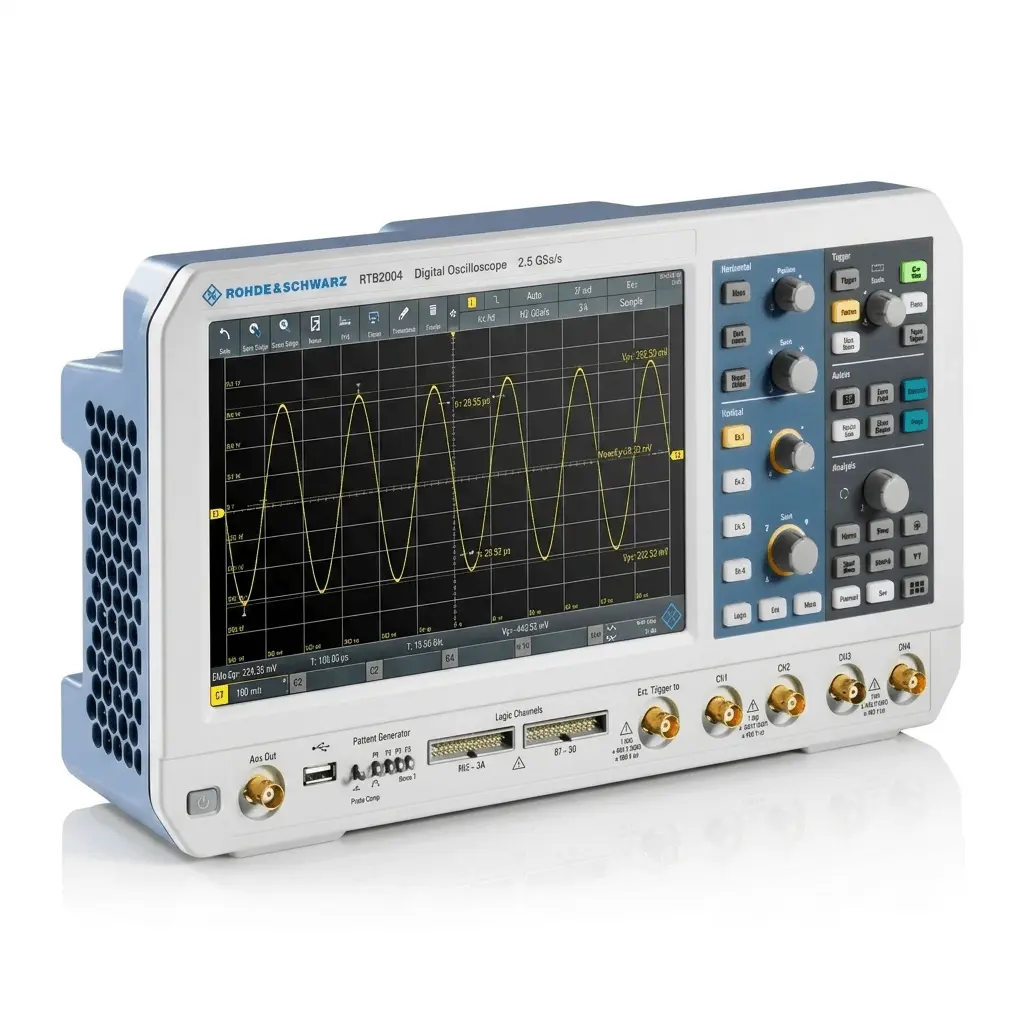

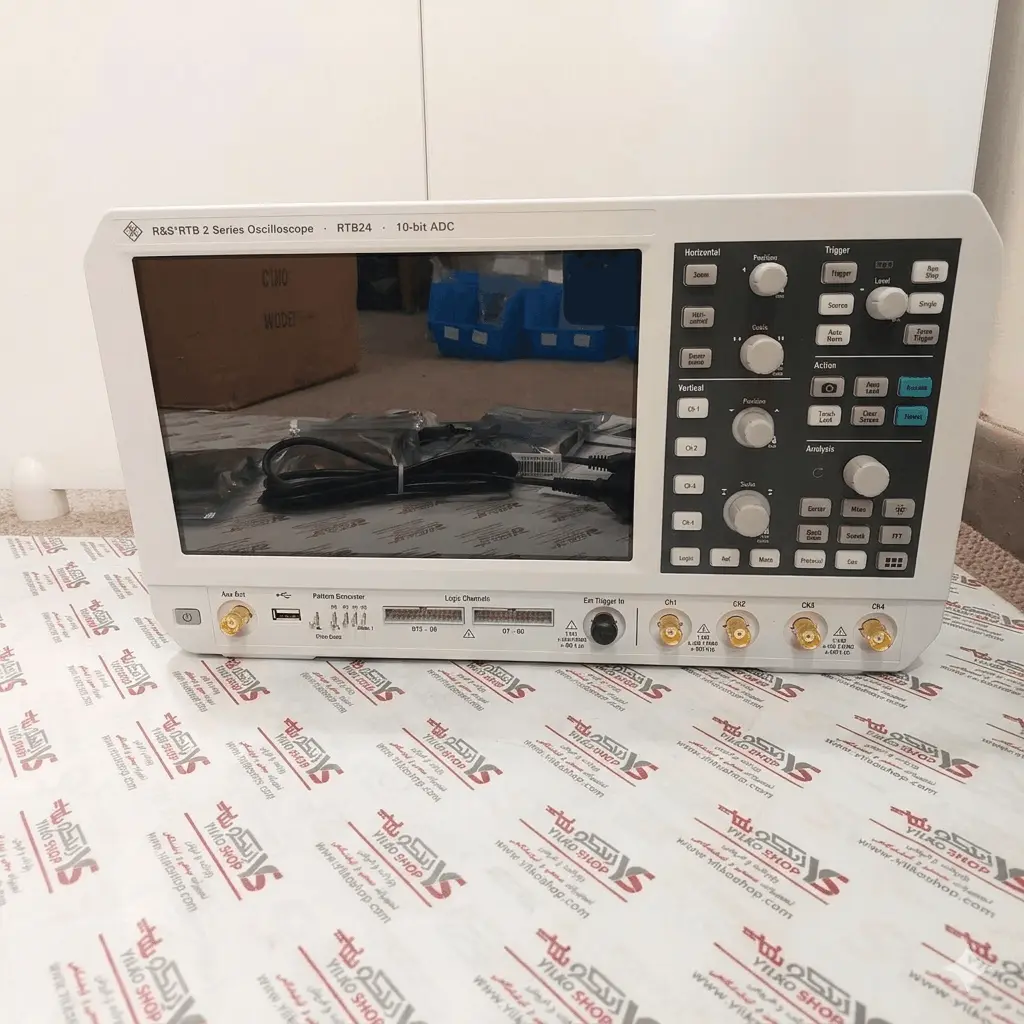

اسیلوسکوپ (R&S) RTB2004
این اسیلوسکوپ آلمانی معروف، ۴ کانال دارد و پهنای باند پایه آن 70 MHz است که تا 300 MHz قابل ارتقا میباشد. مبدلهای 10-bit، نرخ نمونهبرداری 2.5 GSa/s و حافظه 20 Mpts در حالت استفاده غیرهمزمان (Interleaved) از دیگر ویژگیهای این محصول است. این دستگاه دارای نمایشگر لمسی 10.1 inch بوده و از ماژول لاجیک آنالایزر پشتیبانی میکند.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ Rohde & Schwarz RTB2004

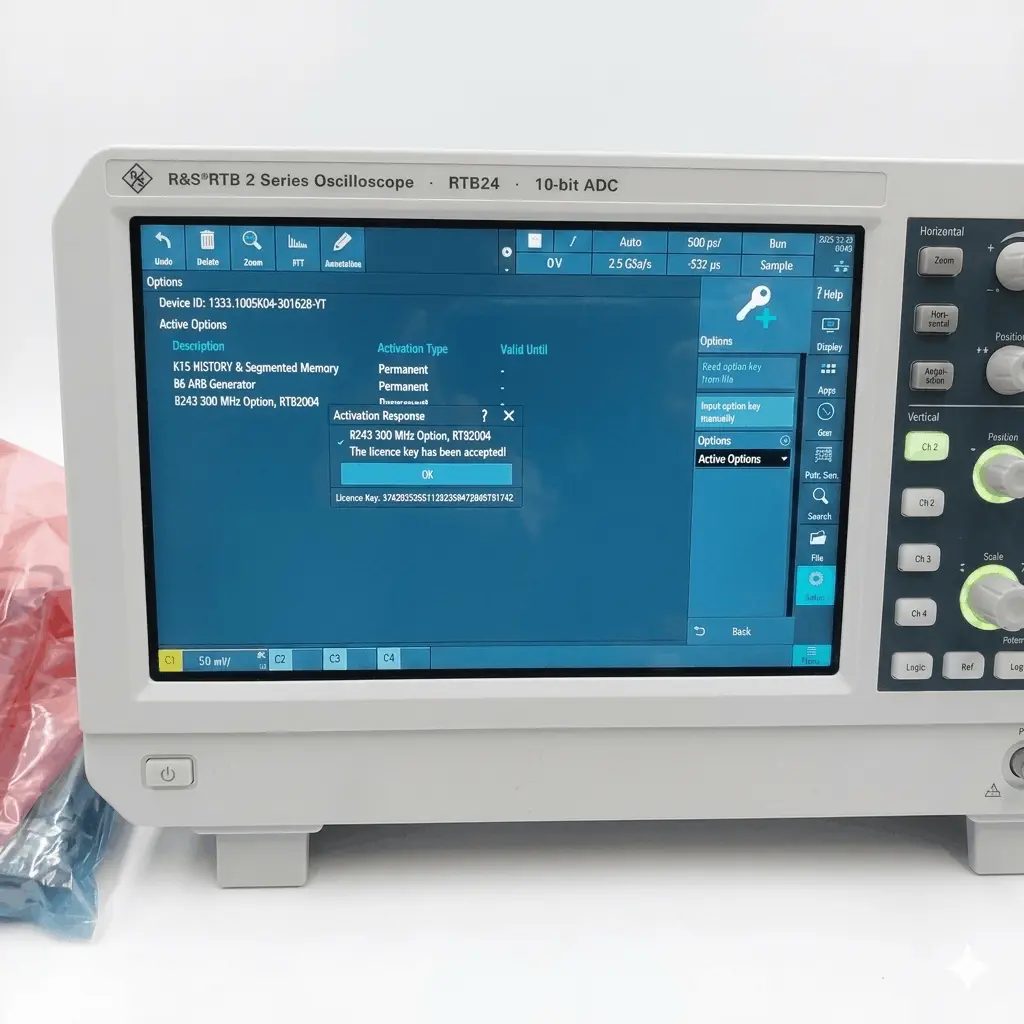

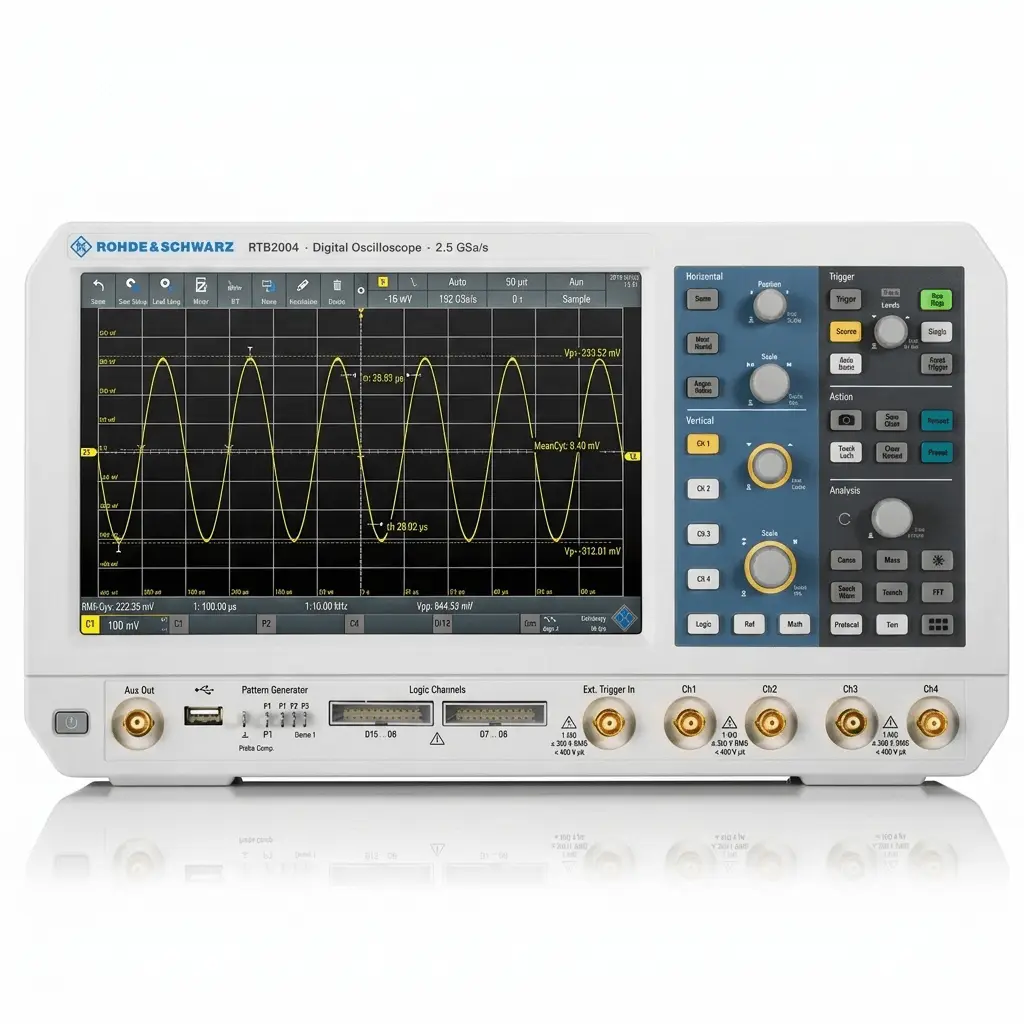

اسیلوسکوپهای مدرن با بهرهگیری از نمایشگرهای لمسی بزرگ و رزولوشن بالا، ارزیابی دقیق سیگنالها را در محیطهای آزمایشگاهی تسهیل میکنند. اسیلوسکوپ آلمانی Rohde & Schwarz مدل RTB2004 یک دستگاه اندازهگیری پیشرفته است که ۴ کانال ورودی آنالوگ با پهنای باند پایه 70 MHz را ارائه میدهد که این مقدار از طریق خرید لایسنسهای نرمافزاری به ترتیب تا 100، 200 و نهایتاً 300 MHz قابل ارتقا است. دادههای پردازششده در این پلتفرم روی یک نمایشگر 10.1 inch لمسی خازنی با رزولوشن 1280 در 800 پیکسل (WXGA) به نمایش درمیآیند. از نظر فیزیکی، این سختافزار با ابعاد 390 در 220 در 152 mm و وزن 2.5 kg طراحی شده است و ساختار مناسبی برای استقرار روی میز کار مهندسان دارد.
در بخش پردازش سیگنال، این دستگاه به مبدلهای آنالوگ به دیجیتال 10-bit مجهز شده است که در حالت High Resolution، این رزولوشن تا 16-bit نیز قابل افزایش است. این ابزار توانایی ثبت دادهها را با حداکثر نرخ نمونهبرداری 1.25 GSa/s برای هر کانال دارد که در حالت استفاده غیرهمزمان (Interleaved)، این نرخ به 2.5 GSa/s میرسد. عمق حافظه استاندارد در این معماری 10 Mptsبرای هر کانال و 20 Mpts در حالت استفاده غیرهمزمان (Interleaved) است؛ ضمن اینکه نرخ ثبت شکل موج در حالت عادی به 50,000 wfms/s میرسد. مدار ورودی این دستگاه با امپدانس 1 MΩ و ظرفیت خازنی 9 pF طراحی شده و توانایی تحمل حداکثر ولتاژ 300 Vrms را داراست.

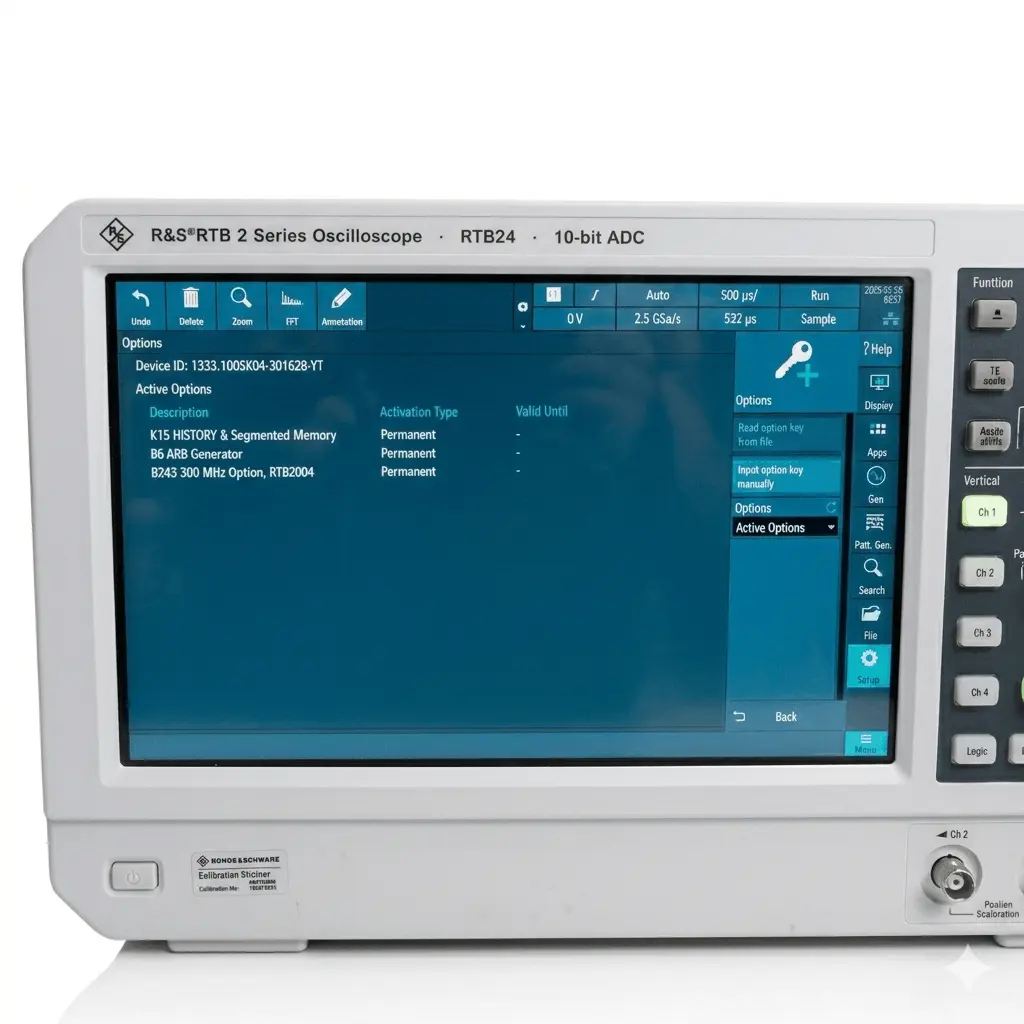

یکی از مهمترین قابلیتهای این مدل، معماری ترکیبی (X-in-1) و امکان افزودن ماژولهای تحلیلی متنوع است. این سختافزار به صورت پایه از یک ولتمتر دیجیتال ۳ رقمی، فرکانسمتر ۶ رقمی و ابزارهای ریاضی شامل تحلیلگر طیف فرکانسی FFT پشتیبانی میکند. با تهیه لایسنسها و ماژولهای اختیاری، میتوان 16 کانال دیجیتال (لاجیک آنالایزر)، یک سیگنال ژنراتور 25 MHz، قابلیت تحلیل پاسخ فرکانسی (Bode plot) و سیستم دیکدینگ پروتکلهای سریال نظیر I2C، SPI، CAN و LIN را به این پلتفرم اضافه نمود. علاوه بر این، ارتقای عمق حافظه به 160 Mpts از طریق نصب لایسنس حافظه بخشبندیشده (Segmented Memory) امکانپذیر است.
با بررسی دقیقتر این پلتفرم آلمانی، از دیدگاه فنی باید توجه داشت که برای دستیابی به حداکثر نرخ نمونهبرداری 2.5 GSa/s و عمق حافظه 20 Mpts، محدودیتهایی در استفاده همزمان از کانالها وجود دارد؛ به این معنا که کانالهای ۱ و ۲، کانالهای ۳ و ۴، و همچنین کانالهای منطقی نباید به صورت همزمان فعال باشند. افزون بر این، بسیاری از قابلیتهای کلیدی این دستگاه نظیر دیکدینگ پروتکلها، سیگنال ژنراتور و پهنای باند بالاتر، نیازمند پرداخت هزینه مجزا جهت تهیه لایسنسهای نرمافزاری و سختافزاری هستند (در حال حاضر امکان پرداخت در ایران وجود ندارد.). با این وجود، برخورداری از ۴ کانال با مبدل 10-bit و نمایشگر بزرگ لمسی، کیفیت ساخت بسیار بالا و اصالت آلمانی این دستگاه، این ابزار را به گزینهای حرفهای و تخصصی برای مهندسین تبدیل کرده است. در صورتی که برای پیشبرد پروژههای حساس خود قصد تهیه این دستگاه ارزشمند را دارید، کارشناسان فنی ایلکوشاپ از طریق شمارههای تماس درجشده در وبسایت، آماده ارائه مشاورههای جامع به شما پیش از ثبت نهایی سفارش هستند.
| اندازهگیری اتوماتیک (Automatic Measurements) | +4 parameters |
|---|---|
| پهنای باند (Bandwidth) | |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| تعداد کانال (Channels) | |
| دقت بهره مستقیم (DC Gain Accuracy) | ±1.5% (> 5mV/div); ±2% (≤ 5mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| سایز نمایشگر (display size) | |
| نوع نمایشگر (display type) | WXGA capacitive touch screen, 1280×800 pixels |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms, 400 Vpk |
| عمق حافظه (Memory depth) | |

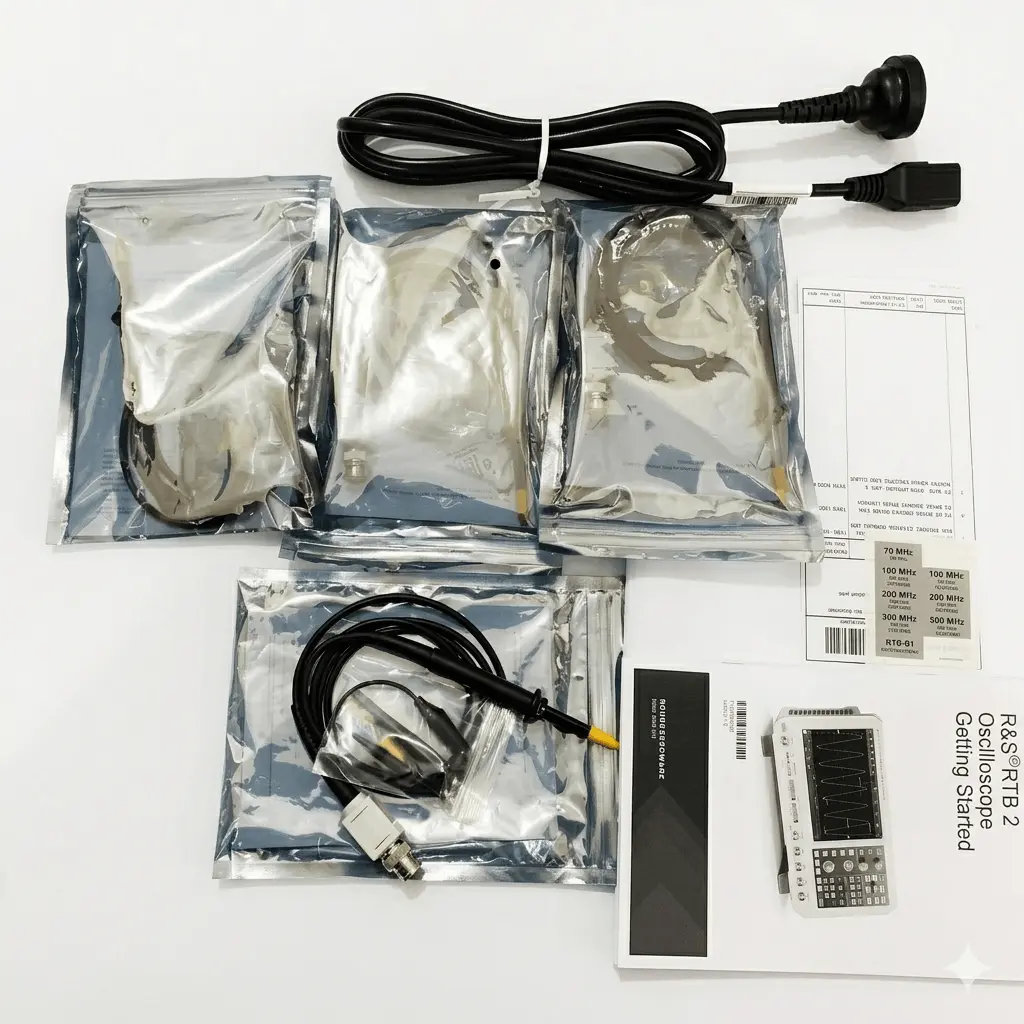

| ضریب تضعیف پراب (Probe Attenuation Factors) | 4x 300 MHz passive probes included |
| زمان صعود (Rise time) | < 5 ns (for base 70 MHz) |
| نرخ نمونهبرداری (Sample rate) | |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART/RS-232/422/485, CAN, LIN (Optional) |

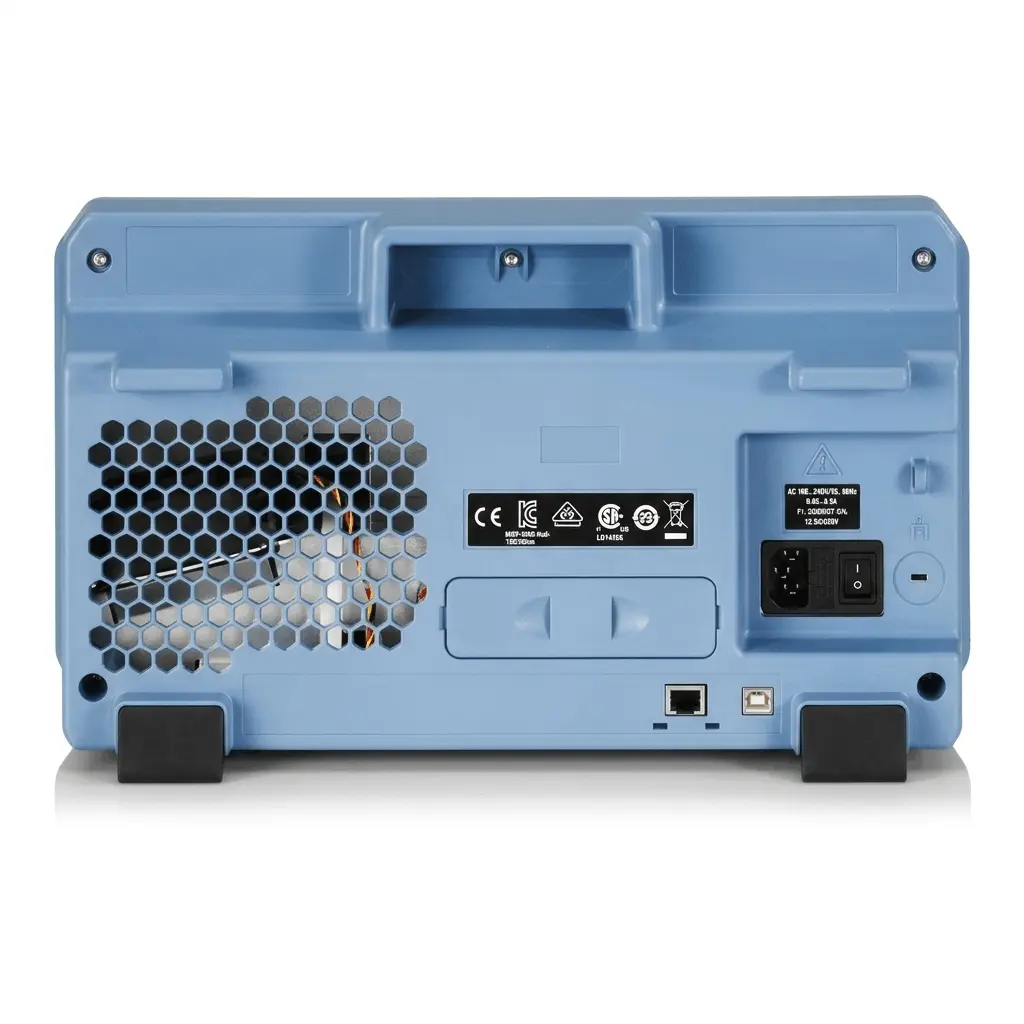

| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| دقت تایم بیس (Time Base Accuracy) | ±2.5 ppm |
| محدوده تایم بیس (Time Base Range) | 1 ns/div to 500 s/div |
| صفحه لمسی (Touch Screen) | YES |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Width, Video, Pattern, Timeout, Line, Serial Bus) |
| رزولوشن عمودی (Vertical Resolution) | 10 bits |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 5 V/div |
| نرخ ثبت شکل موج (Waveform capture rate) | 50,000 wfms/s |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, Square, Sqrt, Abs, Log10, Ln, Derivation, Integration, Filters, FFT |
