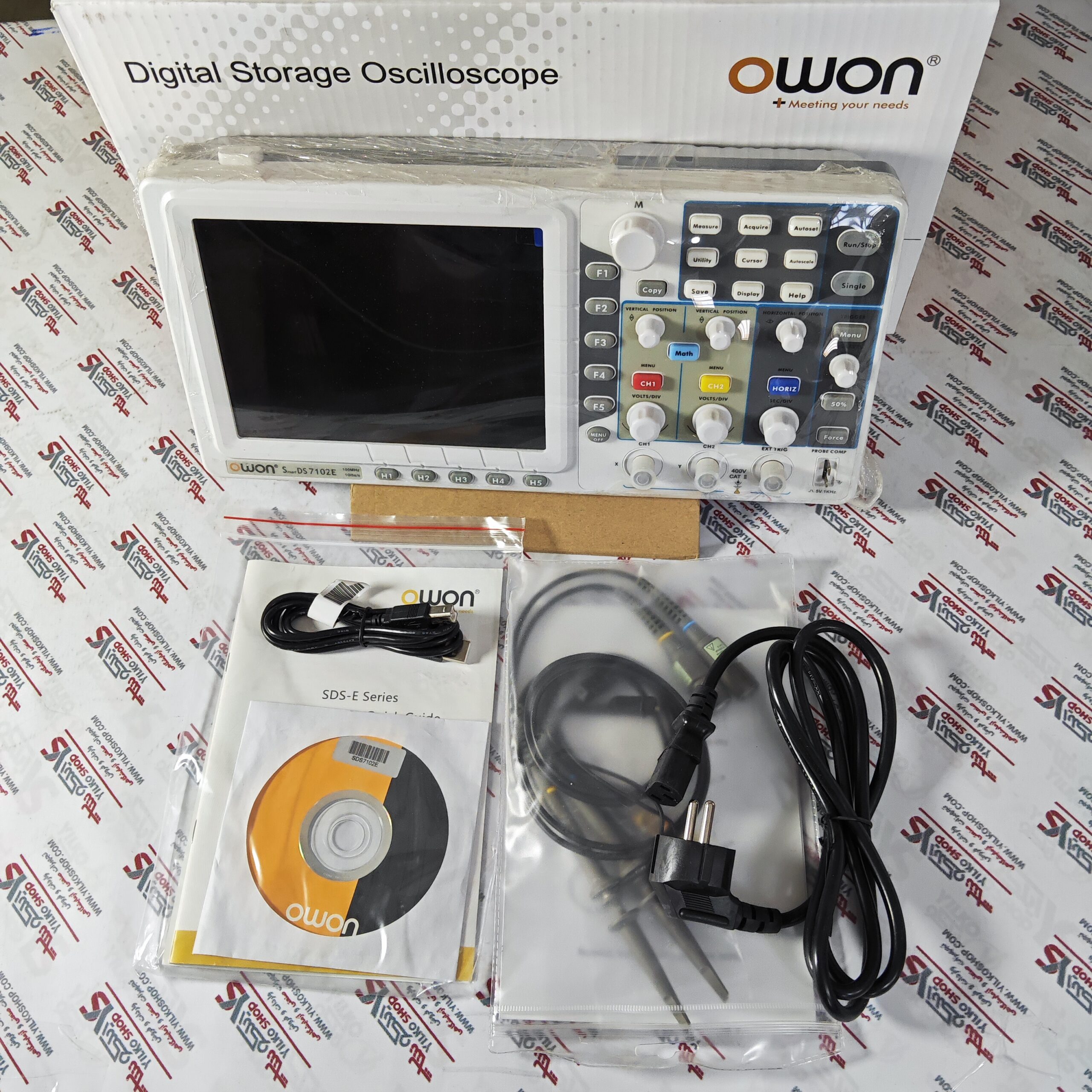

اسیلوسکوپ اوون (OWON) SDS7102E

معرفی و بررسی اسیلوسکوپ OWON SDS7102E

اسیلوسکوپ OWON SDS7102E یکی از محبوب‌ترین و پرفروش‌ترین مدل‌های سری اقتصادی SDS-E است که با ترکیبی عالی از پهنای باند بالا، نمایشگر خیره‌کننده و قیمت رقابتی، جایگاه ویژه‌ای در میان تکنسین‌ها و مهندسان الکترونیک پیدا کرده است. این دستگاه با طراحی ارگونومیک، وزن سبک 1.5 kg و بدنه فشرده، نه‌تنها فضای بسیار کمی از میز کار شما را اشغال می‌کند، بلکه با رابط کاربری روان خود، سرعت تست و دیباگ مدارها را به شکل چشمگیری افزایش می‌دهد. اگر به دنبال دستگاهی هستید که بتواند نیازهای اندازه‌گیری با فرکانس بالا را در پروژه‌های روزمره شما پوشش دهد و در عین حال بودجه آزمایشگاه را مدیریت کند، این مدل یکی از جذاب‌ترین گزینه‌های پیش روی شماست.

در بررسی مشخصات سخت‌افزاری و پردازشی، اسیلوسکوپ OWON SDS7102E با ارائه پهنای باند 100 MHz و 2 کانال ورودی مجزا (به علاوه یک کانال اکسترنال)، عملکردی قدرتمند از خود به نمایش می‌گذارد. نرخ نمونه‌برداری این دستگاه در زمان استفاده از یک کانال به 1 GS/s می‌رسد و در صورت فعال بودن همزمان هر دو کانال، این مقدار برابر با 500 MS/s خواهد بود. یکی از مزیت‌های بسیار مهم این مدل نسبت به برادران کوچکتر خود در این سری، برخورداری از عمق حافظه پایه 1 Mpts (با قابلیت ارتقا تا 10 Mpts) است؛ این ویژگی کلیدی به شما اجازه می‌دهد تا بازه‌های طولانی‌تری از سیگنال را بدون افت کیفیت نمونه‌برداری ثبت و تحلیل کنید.

نقطه عطف طراحی این اسیلوسکوپ، صفحه‌نمایش بسیار بزرگ و عریض 8 اینچی از نوع TFT LCD رنگی است که با رزولوشن 800 × 600 پیکسل، شکل‌موج‌ها را با تفکیک‌پذیری بسیار بالا و رنگ‌بندی واضح به کاربر ارائه می‌دهد. حساسیت عمودی در این مدل از 2 mV/div تا 10 V/div متغیر است که دقت فوق‌العاده‌ای را در مشاهده سیگنال‌های ضعیف فراهم می‌کند. همچنین قابلیت اندازه‌گیری خودکار بیش از ۲۰ پارامتر مختلف، پشتیبانی از توابع ریاضی و تبدیل سریع فوریه (FFT)، فیلتر محدودکننده پهنای باند (20 MHz Bandwidth limit) و وجود پورت‌های ارتباطی شامل USB و LAN، این دستگاه را به یک دستیار هوشمند و همه‌کاره تبدیل کرده است.

در جمع‌بندی نهایی، این مدل یک انتخاب بی‌نقص برای کارگاه‌های تعمیرات بردهای الکترونیکی، دانشجویان مهندسی و طراحان سیستم‌های دیجیتال مبتنی بر میکروکنترلر است که نیازمند پهنای باند ۱۰۰ مگاهرتزی هستند. با این وجود، به عنوان یک خریدار تخصصی باید در نظر داشته باشید که در صورت نیاز به استفاده همزمان از هر دو کانال، نرخ نمونه‌برداری به 500 MS/s کاهش می‌یابد که این موضوع در هنگام کار با سیگنال‌های لبه‌تیز (Fast Edge) به صورت همزمان، می‌تواند یک محدودیت فنی به حساب آید. همچنین در مقایسه با مدل‌های مدرن‌تر، این سری فاقد امکانات پیشرفته‌ای مانند دیکدینگ پروتکل‌های سریال و تریگرهای دیجیتال بسیار پیچیده است. اما با در نظر گرفتن سایز نمایشگر بی‌نظیر، حساسیت ۲ میلی‌ولتی و عمق حافظه مطلوب، ارزش خرید این محصول در بازه قیمتی خود بسیار بالاست. در صورتی که برای انتخاب تجهیزات متناسب با پروژه خود نیاز به بررسی بیشتری دارید، کارشناسان ما مشتاقانه آماده‌اند تا با تماس شما، کامل‌ترین مشاوره‌های فنی را ارائه نمایند.
