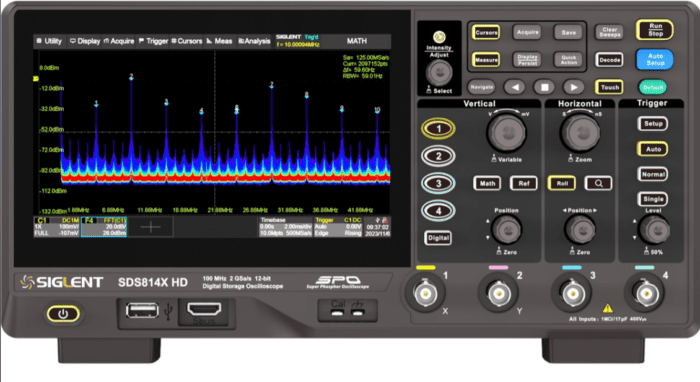

اسیلوسکوپ سیگلنت (SIGLENT) SDS814X-HD
این اسیلوسکوپ 4 کاناله با پهنای باند 100 MHz و نرخ نمونهبرداری 2 GSa/s، با رزولوشن بینظیر 12-bit ابزاری فوقالعاده حرفهای برای تحلیل دقیق است. وجود نمایشگر لمسی 7 inch، حافظه 50 Mpts و نرخ ثبت 80000 wfm/s، نمایش شفاف و بدون نویز سیگنالها را تضمین میکند. پشتیبانی از 50 اندازهگیری خودکار و دیکدینگ سریال تمامی نیازهای شما را برطرف میسازد.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی اسیلوسکوپ سیگلنت SDS814X HD
اسیلوسکوپ SIGLENT SDS814X HD یکی از پیشرفتهترین و جذابترین ابزارهای اندازهگیری از سری رزولوشن بالای SDS800X HD است که استانداردهای دقت را در رده خود بازتعریف کرده است. این دستگاه با بهرهگیری از مبدلهای آنالوگ به دیجیتال (ADC) با دقت ۱۲ بیتی و معماری موفق SPO (اسیلوسکوپ فسفر هوشمند)، توانایی خیرهکنندهای در نمایش جزئیات پنهان و نویزهای بسیار ضعیف سیگنال دارد. اگر در پروژههای حساس خود نیازمند مشاهده تفاوتهای میلیولتی با شفافیت کامل هستید و رزولوشن ۸ بیتی اسیلوسکوپهای رایج شما را محدود کرده است، این شاهکار سیگلنت ابزاری است که میز کار شما را به یک آزمایشگاه فوقحرفهای ارتقا میدهد.
از منظر مشخصات کلیدی، این مدل دارای پهنای باند 100 MHz بوده و به 4 کانال آنالوگ مجهز است. مبدل شگفتانگیز 12-bit آن با کف نویز بسیار پایین، نرخ نمونهبرداری بلادرنگ تا 2 GSa/s (در حالت تککانال) را ارائه میدهد. اسیلوسکوپ قادر است شکلموجها را با نرخ بهروزرسانی تا 80,000 wfm/s در حالت عادی و تا 500,000 wfm/s در حالت Sequence شکار کند. همچنین عمق حافظه آن در حالت استفاده از یک کانال به 50 Mpts میرسد. تمامی این پردازشهای سنگین، بر روی یک نمایشگر لمسی خازنی 7 inch با رزولوشن بالای 1024x600 و پشتیبانی از ژستهای حرکتی چندلمسی (Multi-touch) نمایش داده میشود که کاربری آن را به شدت لذتبخش و سریع میسازد.
این دستگاه از نظر امکانات نرمافزاری بسیار غنی است؛ پشتیبانی استاندارد از دیکدینگ باسهای سریال نظیر I2C, SPI, UART, CAN, LIN، بیش از ۵۰ نوع اندازهگیری خودکار، FFT قدرتمند ۲ میلیون نقطهای و قابلیتهای Bode Plot و تحلیل توان (Power Analysis) از ویژگیهای بارز آن است. با این وجود، به عنوان یک خریدار آگاه باید به محدودیتهای آن نیز توجه کنید؛ امکانات ارزشمندی مانند ۱۶ کانال دیجیتال (MSO) و فانکشن ژنراتور 25 MHz در این دستگاه به صورت «آپشنال» هستند و برای استفاده از آنها باید ماژولهای جداگانهای (مثل SLA1016 و SAG1021I) تهیه کنید. همچنین در صورت روشن بودن همزمان هر ۴ کانال، نرخ نمونهبرداری به 500 MSa/s و عمق حافظه به 10 Mpts برای هر کانال کاهش مییابد که باید برای رکوردهای طولانیمدتِ چهار کاناله این موضوع را لحاظ کنید.
در جمعبندی نهایی، این اسیلوسکوپ با رزولوشن ۱۲ بیتی خود، انتخابی بیرقیب برای مهندسان تحقیق و توسعه (R&D)، طراحان منابع تغذیه سوئیچینگ، توسعهدهندگان سیستمهای نهفته و تکنسینهای تجهیزات پزشکی و خودرویی محسوب میشود. قابلیتهای تحلیلی عمیق این دستگاه، زمان خطایابی مدارهای حساس را به حداقل میرساند. برای اینکه مطمئن شوید این مدل دقیقاً مطابق با نیازهای فرکانسی و رزولوشن پروژههای شماست، تیم مهندسی فروش ما در دسترس شما قرار دارد. از شما دعوت میکنیم پیش از ثبت سفارش، از طریق شماره تلفنهای موجود در سایت با ما تماس بگیرید تا از یک ارزیابی و مشاوره فنیِ کاملاً تخصصی بهرهمند شوید.
| وزن | 2600 گرم |
|---|---|
| ابعاد | 312 × 151 × 132,6 میلیمتر |
| پرتابل یا رومیزی (benchtop/portable) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| سایز نمایشگر (display size) | |
| پهنای باند (Bandwidth) | |
| شرکت سازنده (Manufacture) | |
| نرخ نمونهبرداری (Sample rate) | |
| تعداد کانال (Channels) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 80,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | USB 2.0 Host x2, USB 2.0 Device, 10 M / 100 M LAN, Auxiliary output, SBUS |
| اندازهگیری اتوماتیک (Automatic Measurements) | +50 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | 0.5 mV/div to 4.95 mV/div: ±1.5%; 5 mV/div to 10 V/div: ±0.5% |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT LCD, 1024×600 resolution |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 1 MΩ ≤ 400 Vpk (DC + AC) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, Custom |
| زمان صعود (Rise time) | Typical 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25ppm |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 1000 s/div |
| انواع تریگر (Trigger Types) | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial |
| حساسیت عمودی (Vertical Sensitivity) | 0.5 mV/div – 10 V/div (1 MΩ) |
| توابع ریاضی (Waveform math) | 2 Mpts FFT, Filter, +, -, ×, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Supports formula editor |
