یکی از چالشهای پرتکرار تکنسینها در حین عیبیابی مدارات الکتریکی و الکترونیکی، عدم ثبات اعداد روی صفحه نمایش مولتیمتر است. زمانی که پرابها را به مدار متصل میکنید اما ارقام به صورت پیوسته در حال نوسان هستند، اولین گمان این است که دستگاه دچار خرابی شده است. اما در علم ابزار دقیق، نوسان اعداد همیشه به معنای سوختن پردازنده یا خرابی دستگاه نیست. در بسیاری از موارد، این پدیده ریشه در فیزیکِ مدار، خطاهای کاربری، استهلاک قطعات جانبی یا تداخلات محیطی دارد.
در این مقاله از ایلکوشاپ، قصد داریم به صورت کاملاً مهندسی، رایجترین دلایل نوسان مقادیر در مولتیمترهای دیجیتال را بررسی کنیم و راهکارهای فنی برای تثبیت این اعداد و انجام یک اندازهگیری قابل اتکا را ارائه دهیم.

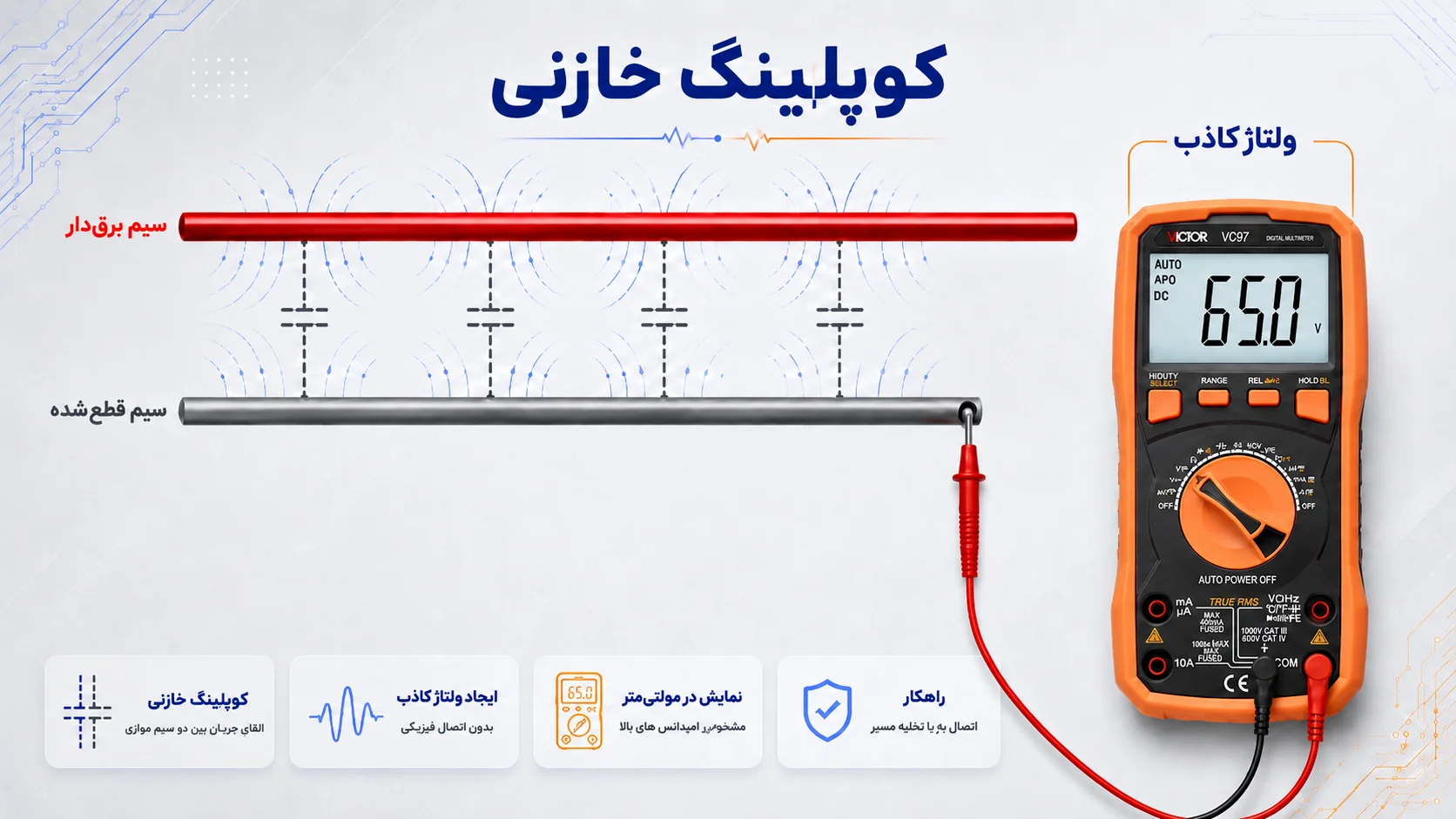

۱. ولتاژ فانتوم (Ghost Voltage) | خطای رایج در امپدانسهای بالا
پدیده ولتاژ فانتوم یا ولتاژ القایی، زمانی رخ میدهد که سیمهای برقدار و سیمهای قطعشده در یک مسیر طولانی (مانند لولههای برق ساختمان) به صورت موازی در کنار هم قرار میگیرند. میدان مغناطیسی سیمِ برقدار، یک ولتاژ کاذب را در سیمِ قطعشده القا میکند.
مولتیمترهای دیجیتال امروزی به دلیل کیفیت ساخت بالا، دارای امپدانس (مقاومت) ورودی بسیار بالایی هستند (معمولاً حدود ۱۰ مگا اهم). این مقاومت ورودی بالا باعث میشود که دستگاه در برابر کوچکترین میدانهای الکترومغناطیسی محیط مانند یک آنتن بسیار حساس عمل کند.
وقتی پراب را به سیمی متصل میکنید که به هیچ منبعی وصل نیست اما در کنار یک کابل برقدار قرار دارد، مولتیمتر این ولتاژ القاییِ ضعیف را دریافت کرده و به دلیل ناپایدار بودنِ میدان، اعدادی متغیر (مثلاً بین ۲۰ تا ۸۰ ولت) را روی صفحه نشان میدهد.
برای تشخیص ولتاژ واقعی از ولتاژ فانتوم، به دستگاهی نیاز دارید که قابلیت LoZ (امپدانس ورودی پایین) داشته باشد. با قرار دادن دستگاه روی این حالت، مقاومت ورودی مولتیمتر به شدت کاهش مییابد و این ولتاژ کاذب بلافاصله تخلیه و صفر میشود.
افزایش مقاومت تماسی | فرسودگی پرابها و کثیفی ترمینالها
مسیر عبور جریان از نقطه اتصال در مدار تا پردازنده داخلی مولتیمتر، باید کمترین مقاومت ممکن را داشته باشد. هرگونه قطعی ریز، اکسیداسیون یا کثیفی در این مسیر، باعث ایجاد مقاومت متغیر و نوسان شدید اعداد در دستگاه میشود.
ملموسترین دلیل پرش اعداد (به ویژه در حالت تست مقاومت و اتصال کوتاه)، مشکلات فیزیکی در پرابهاست. نوک پرابها به مرور زمان بر اثر رطوبت، تماس با روغن لحیم یا جرقههای الکتریکی اکسید میشود. همچنین، کشیده شدن کابل پراب در کارگاهها باعث قطعیهای موقت و میکروسکوپی در رشتهسیمهای داخلی آن میشود.
وقتی این پراب فرسوده را به مدار متصل میکنید، با کوچکترین لرزش دست، میزان اتصال تغییر کرده و عدد روی نمایشگر به شدت نوسان میکند.
معرفی و بررسی تخصصی پراب مولتیمتر کایسی (KAISI) HC-136T یکی از منطقیترین اقدامات پیش از اقدام به تعمیر یا تعویض مولتیمتر، تست دستگاه با یک جفت پراب استاندارد و نو است. پرابهای سوزنی برند کایسی مدل HC-136T، به دلیل داشتن نوک بسیار تیز و روکش باکیفیت، اتصال فیزیکی بینقصی را به خصوص روی بردهای حساس SMD ایجاد میکنند. تعویض پرابهای فرسوده با این مدل، در اکثر مواقع مشکل پرش اعداد در تست اهم و دیود را به طور کامل برطرف میکند.

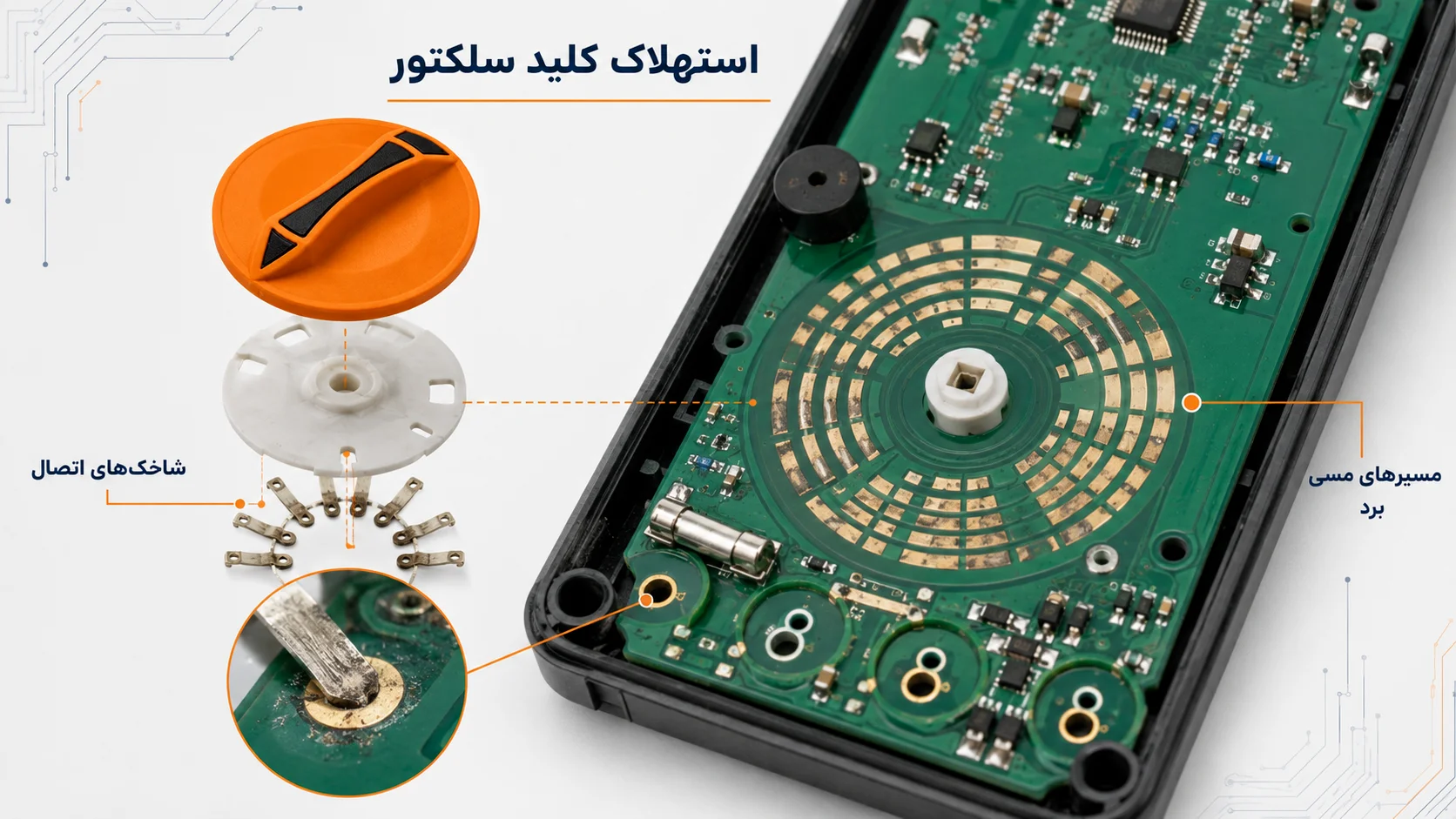

استهلاک کلید سلکتور (Rotary Switch) | مشکل پنهان دستگاههای کارکرده
کلید چرخان یا سلکتور در مولتیمتر، وظیفه برقراری ارتباط بین پلاتینهای فلزی و مسیرهای مسی روی برد اصلی (PCB) را بر عهده دارد. نفوذ گرد و غبار، رطوبت محیط کارگاهی و سایش مکانیکی این قطعات، یکی از عوامل اصلی اختلال در محاسبات است.
مولتیمترهایی که برای سالها در محیطهای صنعتی یا تعمیرگاهها استفاده میشوند، به مرور زمان دچار کثیفی یا خوردگی در مسیرهای مسیِ زیر کلید سلکتور میشوند. این امر باعث میشود که پلاتینها نتوانند به خوبی روی مسیر مربوطه قرار بگیرند. در نتیجه، دستگاه در تشخیص رنج کاریِ انتخاب شده دچار اختلال شده و اعداد شروع به نوسان میکنند.
خبر خوب این است که در برندهای استاندارد، این مشکل به معنای پایان عمر دستگاه نیست و قطعات یدکی آن به سادگی قابل تعویض هستند.
معرفی و بررسی تخصصی سلکتور همراه با پین VC97 2021 ویکتور (VICTOR) مدلهای ویکتور به دلیل فراوانی قطعات یدکی همواره محبوب بودهاند. اگر از کاربران مولتیمتر VC97 هستید و با مشکل نوسان در اثر استهلاک کلید چرخان مواجه شدهاید، نیازی به خرید دستگاه جدید نیست. با تهیه سلکتور اصلی به همراه پینهای فلزی، میتوانید اتصالات مکانیکی دستگاه خود را به حالت کارخانه بازگردانید و ثبات اعداد را مجدداً تجربه کنید.
چالش دستگاههای اتورنج (Auto-Range) در سیگنالهای مرزی
دستگاههای اتورنج به گونهای برنامهریزی شدهاند که با تغییر میزان ولتاژ یا مقاومت، مقیاس اعشار را به صورت خودکار تغییر دهند. اما گاهی مقدار سیگنال دقیقاً روی نقطه مرزی قرار دارد و باعث سوئیچینگ مداوم دستگاه میشود.
پدیدهای که در مهندسی ابزار دقیق به آن Range Hunting (شکار رنج) میگویند، زمانی رخ میدهد که سیگنال مورد نظر، دقیقاً روی مرز تغییر رنج دستگاه باشد. برای مثال، فرض کنید یک مولتیمتر ۴۰۰۰ کانت دارید و ولتاژ مدار دقیقاً در محدوده ۳.۹۹۹ تا ۴.۰۰۱ ولت در حال نوسان جزئی است. دستگاه به طور مداوم سعی میکند رنج را بین مقیاسهای مختلف جابهجا کند تا بهترین رزولوشن را نمایش دهد که این امر خود را به شکل پرشهای مداوم روی صفحه نشان میدهد.
راهکار: در این شرایط کافیست دکمه RANGE روی دستگاه را یک بار فشار دهید تا دستگاه از حالت خودکار خارج شده و روی یک رنج مشخص قفل شود. این کار بلافاصله نوسان ناشی از تغییر رنج را متوقف میکند.
تداخل الکترومغناطیسی (EMI) و نویزهای محیطی
پردازندهها و مبدلهای آنالوگ به دیجیتال (ADC) در مولتیمترها، نسبت به فرکانسهای مزاحم حساس هستند. در محیطهای صنعتی پر از نویز، سیگنالهای فرکانس بالا وارد دستگاه شده و محاسبات ولتاژ و جریان را دچار اختلال میکنند.
کار در کنار درایورهای موتور فرکانس متغیر (VFD)، منابع تغذیه سوئیچینگ، تابلوهای فرمان یا حتی بالاستهای فلورسنت، میتواند باعث القای نویز شدید به پرابها و مدار داخلی مولتیمتر شود. دستگاههای معمولی در مواجهه با این فرکانسهای مزاحم، توانایی تفکیک فرکانس اصلی شبکه (۵۰ هرتز) از هارمونیکها را ندارند و عددی کاملاً بیثبات را نمایش میدهند.
معرفی و بررسی تخصصی مولتی متر یونی-تی (UNI-T) UT195M برای غلبه بر این چالش در محیطهای صنعتی، استفاده از دستگاههای مجهز به فیلتر پایینگذر (LPF – Low Pass Filter) الزامی است. مولتیمتر صنعتی UT195M یونیتی با دارا بودن قابلیت LPF و اندازهگیری دقیق ولتاژ موتورهای اینورتری، فرکانسهای مزاحم بالای یک کیلوهرتز را مسدود میکند. این فیلتر باعث میشود که حتی در نویزیترین تابلوهای برق نیز، اعداد نمایش داده شده کاملاً پایدار و دقیق باشند.
افت ولتاژ باتری و اختلال در ولتاژ مرجع (Reference Voltage)
مدار داخلی تمامی مولتیمترهای دیجیتال برای محاسبه مقادیر اندازهگیری شده، به یک ولتاژ مرجع (Reference Voltage) کاملاً باثبات نیاز دارد که توسط پردازنده داخلی تامین میشود.
زمانی که باتری دستگاه ضعیف میشود (حتی قبل از روشن شدن کامل آیکون هشدار باتری روی صفحه)، این ولتاژ مرجع دچار افت و نوسان میگردد. از آنجا که تمام محاسبات دستگاه بر اساس مقایسه سیگنال ورودی با این ولتاژ مرجع انجام میشود، افت ولتاژ باتری مستقیماً منجر به خطای محاسباتی و عدم ثبات آخرین ارقام اعشار روی صفحه نمایش میشود. تعویض باتری با یک نمونه آلکالاین باکیفیت، یکی از ارزانترین و سریعترین راهها برای رفع این نوع اختلال است.

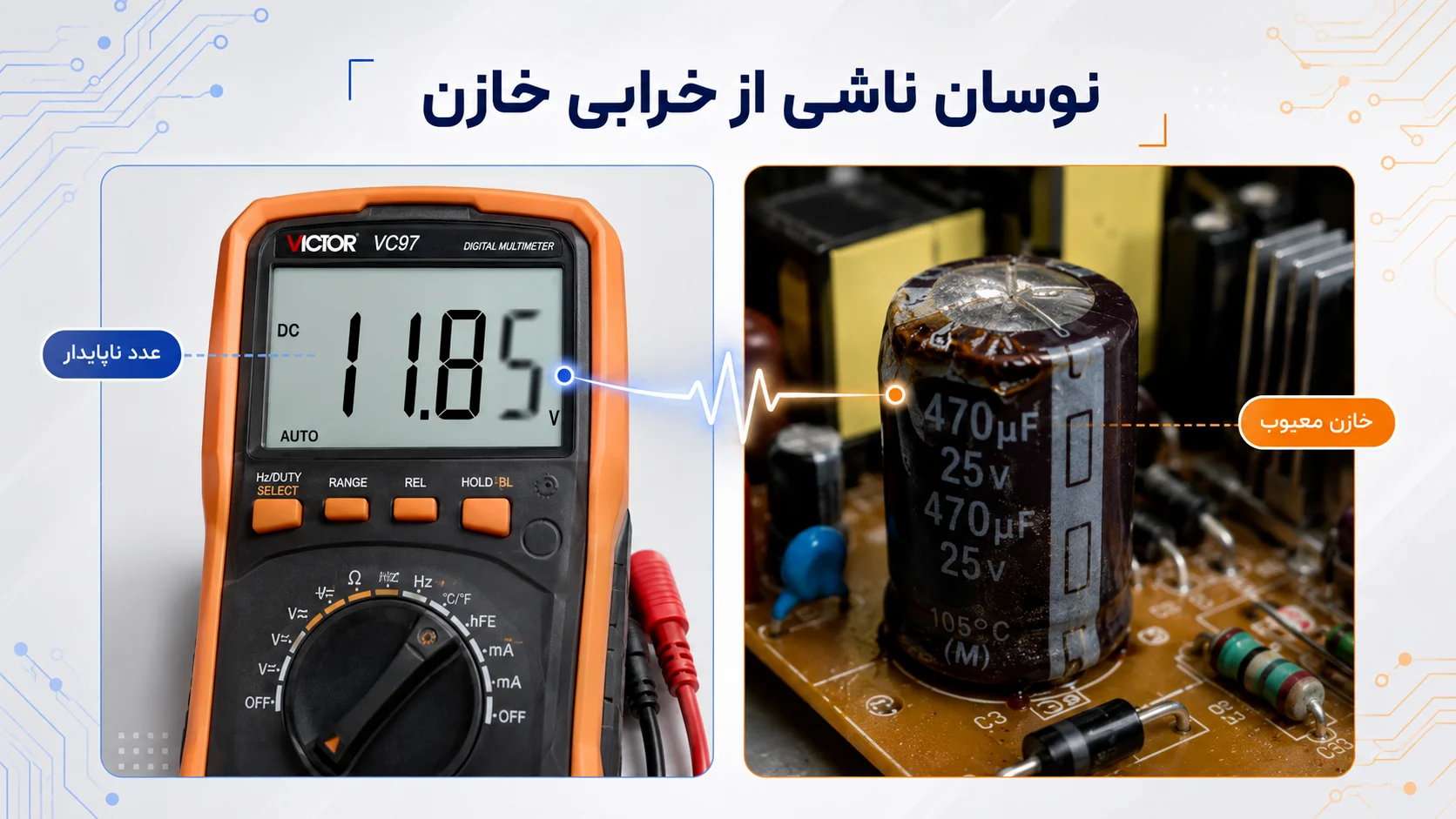

ماهیت سیگنال | آیا مدار شما واقعا نوسان دارد؟
گاهی اوقات دستگاه شما کاملاً سالم است، پرابها بینقص هستند و هیچ نویزی در محیط وجود ندارد؛ در این شرایط، نوسان اعداد روی صفحه نمایش، صرفاً بازتاب دقیقی از رفتار فیزیکی و واقعی خود مدار است.
بسیاری از تعمیرکاران انتظار دارند ولتاژهای DC همیشه مانند یک خط صاف و ثابت باشند. اما اگر در حال بررسی یک منبع تغذیه (آداپتور) هستید که خازنهای صافی آن دچار نشتی یا خرابی شدهاند، ولتاژ خروجی دارای ریپل (Ripple) یا نوسانهای ریز خواهد بود.
مولتیمترهای مدرن با رزولوشن و کانت بالا (مثلاً ۶۰۰۰ کانت)، توانایی خواندن این تغییرات میلیولتی را دارند. پرش ارقام در اینجا نشاندهنده خرابی دستگاه نیست، بلکه ابزار دقیق شما در حال اثبات وجود یک نقص در مدار و راهنمایی شما به سمت قطعه معیوب است.
چگونه بفهمیم مولتیمتر ما واقعاً خراب شده است؟ (تست سلامت)
برای اینکه متوجه شوید مشکل نوسان از محیط است یا از مدار داخلی مولتیمتر، میتوانید یک تست فیزیکی بسیار ساده انجام دهید:
- سلکتور دستگاه را روی حالت تست مقاومت (اهم) یا تست بوق قرار دهید.
- پرابهای مشکی و قرمز را در جکهای دستگاه به درستی وارد کنید.
- نوک فلزی دو پراب را به هم متصل کرده و آنها را محکم نگه دارید (از لرزش دست جلوگیری کنید).
- تحلیل نتیجه: اگر عدد روی صفحه نمایش روی صفر (یا عددی ثابت بین ۰.۱ تا ۰.۵ اهم به دلیل مقاومت خود کابلها) قفل شد، پردازنده و مدار داخلی مولتیمتر شما کاملاً سالم است. اما اگر اعداد با وجود اتصال محکم پرابها همچنان نوسان شدید داشتند، احتمال کثیفی سلکتور، قطعی پراب یا آسیب به آیسی مرکزی دستگاه وجود دارد.
جمعبندی
عدم ثبات مقادیر روی صفحه مولتیمتر، پدیدهای است که هر تکنسینی با آن روبرو میشود. همانطور که بررسی کردیم، با شناخت عواملی مانند ولتاژ القایی، درک تاثیر نویزهای محیطی و توجه به سلامت فیزیکی پرابها و سلکتور، میتوان از تشخیصهای اشتباه و هزینههای اضافی برای تعویض زودهنگام ابزار جلوگیری کرد.
نگهداری اصولی از تجهیزات کارگاه و تامین قطعات یدکی و پرابهای استاندارد از فروشگاههای معتبر، نقش مستقیمی در حفظ کالیبراسیون و طول عمر ابزارهای دقیق شما دارد.
سوالات متداول
آیا نوسان ارقام آخر اعشار در میلیولتها نشانه خرابی دستگاه است؟ خیر؛ زمانی که دستگاه را روشن میکنید و پرابها در هوا آزاد هستند (به هیچ مداری متصل نیستند)، نوسان ارقام در رنج میلیولت (mV) کاملاً طبیعی است. این پدیده به دلیل امپدانس بالای دستگاه و جذب امواج الکترومغناطیسی موجود در هوای محیط رخ میدهد و به محض اتصال به مدار، مقادیر تثبیت میشوند.
چرا هنگام تست مقاومتهای بالای مگااهم، اعداد ثابت نمیشوند؟ در اندازهگیری مقاومتهای بسیار بالا (نزدیک به سقف رنج مولتیمتر)، جریان تستی که دستگاه به مدار میفرستد بسیار ضعیف است. در این حالت، عواملی مانند لمس نوک پرابها با انگشت (مقاومت بدن انسان وارد مدار میشود) یا وجود رطوبت روی برد الکترونیکی، باعث ایجاد مسیرهای موازی و نوسان پیوسته اعداد میشود.
آیا تمیز کردن سلکتور مولتیمتر در خانه با اسپریهای معمولی امکانپذیر است؟ استفاده از اسپریهای روغنی کنتاکتشوی غیرتخصصی ممکن است در کوتاهمدت مشکل را حل کند، اما در درازمدت با جذب گرد و غبار بیشتر، وضعیت را بدتر میکند. برای سرویس مدار مسی زیر سلکتور، باید از اسپریهای خشک و بدون چربی مخصوص الکترونیک استفاده کرد. با این حال، در صورت سایش مکانیکی پینها، تعویض کامل قطعه سلکتور بهترین و اصولیترین راهکار است.
