مقایسه اسیلوسکوپ هانتک و ریگول؛ کدام برند ارزش خرید بیشتری دارد؟

در فرآیند انتخاب و خرید اسیلوسکوپ، خریداران در بازار ایران معمولاً با دو نام پررنگ مواجه می‌شوند: هانتک (Hantek) و ریگول (Rigol). با بررسی جداول مشخصات فنی، گاهی مشاهده می‌شود که یک دستگاه ۱۰۰ مگاهرتز هانتک، قیمتی به مراتب پایین‌تر از یک مدل ۵۰ مگاهرتز ریگول دارد. این اختلاف فاحش قیمت، پرسش مهمی را برای مهندسان و دانشجویان ایجاد می‌کند: آیا تفاوت قیمت ریگول ناشی از کیفیت واقعی است، یا هانتک در اعلام مشخصات فنی اغراق کرده است؟

از دیدگاه مهندسی ابزار دقیق، هیچ‌یک از این دو برند ناکارآمد نیستند؛ بلکه هرکدام بر پایه یک منطق طراحی متفاوت و برای گروه مشخصی از کاربران توسعه یافته‌اند. انتخاب نادرست زمانی رخ می‌دهد که یک دستگاه با رویکرد کارگاهی، برای پردازش‌های دقیق آزمایشگاهی خریداری شود، یا بودجه‌ای قابل توجه صرف امکاناتی گردد که در عیب‌یابی‌های روزمره کاربردی ندارند. در این بررسی، فراتر از اعداد درج‌شده در دیتاشیت‌ها، معماری سخت‌افزاری و رفتار سیگنالی این دو رقیب را در سناریوهای واقعی اندازه‌گیری تحلیل می‌کنیم.

بررسی جایگاه جهانی و سابقه برندهای هانتک و ریگول

شرکت ریگول (تاسیس ۱۹۹۸) در بازار جهانی به عنوان رقیبی جدی برای تجهیزات تراز اول غربی در رده آزمایشگاهی شناخته می‌شود. در مقابل، شرکت هانتک (تاسیس ۱۹۹۹) رهبر بازار در حوزه طراحی تجهیزات اندازه‌گیری اقتصادی، عمل‌گرا و چندمنظوره با بیشترین تنوع در ساختار فیزیکی است.

تصور رایج میان برخی کاربران این است که به دلیل مبدا تولید مشترک (چین)، این دو برند استانداردهای کیفی یکسانی دارند؛ حال آنکه بررسی مسیر رشد ۲۵ ساله آن‌ها، دو دیدگاه کاملاً متفاوت را نشان می‌دهد:

ریگول (RIGOL)؛ تمرکز بر معماری پردازشی و رقابت با غرب

شرکت ریگول فعالیت خود را با تمرکز بر تجهیزات تست پیشرفته آغاز کرد و موفق به دریافت تاییدیه از آزمایشگاه‌های معتبر آمریکایی و اروپایی شد. نقطه عطف اعتبار جهانی این برند، همکاری با شرکت Agilent (Keysight فعلی) به عنوان سازنده اصیل (ODM) سری محبوب DSO1000 بود. بنابراین، خرید دستگاهی با برند ریگول، به معنای بهره‌مندی از همان فناوری ساختِ یکی از بزرگ‌ترین تولیدکنندگان ابزار دقیق جهان است. این شرکت سهم عمده‌ای از درآمد خود را صرف تحقیق و توسعه (R&D) برای طراحی تراشه‌های پردازش سیگنال اختصاصی (ASIC) می‌کند.

هانتک (HANTEK)؛ عمومی‌سازی ابزار دقیق

استراتژی شرکت هانتک بر پایه‌ی کاهش هزینه‌های دسترسی به تجهیزات اندازه‌گیری بنا شده است. این برند به جای رقابت در فرکانس‌های بالا با رقبای غربی، بر بهینه‌سازی زنجیره تولید و ساده‌سازی سخت‌افزار تمرکز کرد. هانتک با استفاده از قطعات استاندارد بازار و مهندسی معکوسِ کارآمد، توانست قیمت نهایی اسیلوسکوپ را به سطحی برساند که دانشجویان و تعمیرکاران مستقل نیز امکان تهیه یک ابزار استاندارد را داشته باشند. اعتبار جهانی هانتک بر مبنای «تولید انبوه» و «کارایی منطقی در محیط‌های کارگاهی» تثبیت شده است.

به طور خلاصه، ریگول انتخاب متخصصانی است که «حداکثر دقت اندازه‌گیری» اولویت نخست آن‌هاست، و هانتک گزینه‌ی منطقی برای کاربرانی است که به دنبال «بالاترین راندمان اقتصادی به نسبت امکانات» هستند.

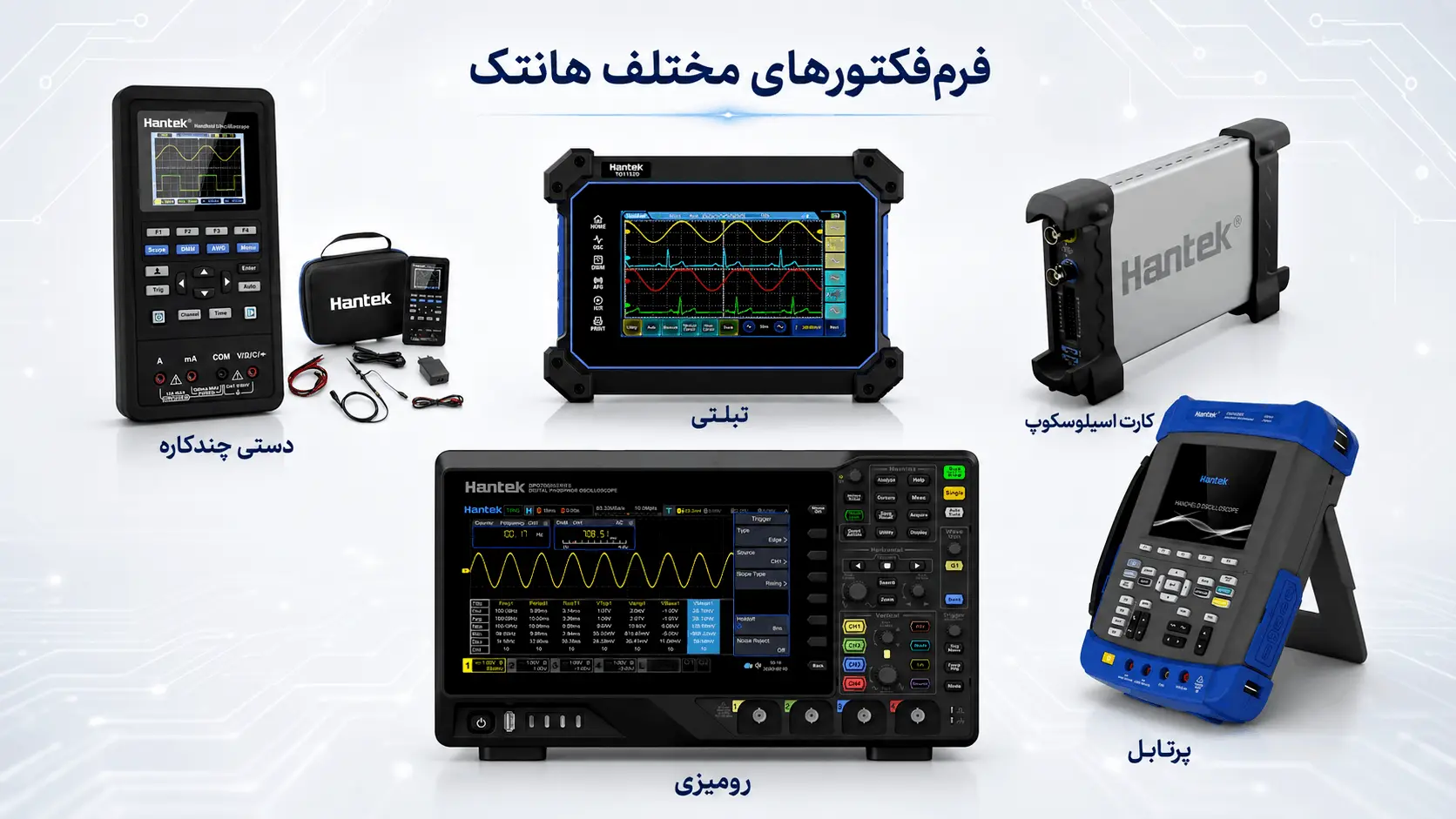

تنوع فرم‌فکتور در هانتک؛ بررسی مدل‌های رومیزی، دستی و تبلتی

شرکت هانتک با درک نیازهای متفاوت کاربران، کامل‌ترین سبد محصولی را از نظر ساختار فیزیکی ارائه می‌دهد. این تنوع شامل مدل‌های کلاسیک رومیزی، کارت‌اسیلوسکوپ‌های کامپیوتری، نسخه‌های دستی چندکاره و اسیلوسکوپ‌های تبلتی است که به مهندسان اجازه می‌دهد ابزار اندازه‌گیری را متناسب با محدودیت‌های مکانی و نوع پروژه خود انتخاب کنند.

یکی از مزیت‌های اساسی هانتک این است که خریدار هنگام بررسی بازار برای خرید اسیلوسکوپ، صرفاً با یک قالب فیزیکی ثابت روبه‌رو نیست. این شرکت تجهیزات خود را در چهار ساختار کاملاً متمایز عرضه می‌کند تا با هر سناریوی کاری سازگار شوند.

دسته اول مدل‌های رومیزی مانند سری DSO2000 (از جمله DSO 2C15 یا DSO 2D10) هستند که گزینه‌های استاندارد کارگاهی محسوب می‌شوند. این سری با برخورداری از کلیدهای کنترلی مجزا و نمایشگر بزرگ، بهترین ارگونومی را برای نشستن‌های طولانی‌مدت پشت میز تست و تعمیرات فراهم می‌کنند.

دسته دوم، کارت‌اسیلوسکوپ‌های مبتنی بر کامپیوتر مانند مدل‌های 6022BE و 6074BE هستند. این ابزارها فاقد صفحه نمایش بوده و با اتصال به پورت USB لپ‌تاپ، پردازش را به کامپیوتر می‌سپارند؛ انتخابی بسیار هوشمندانه برای میزهای کوچک دانشجویی یا مهندسانی که مدام در سفر هستند.

دسته سوم و چهارم شامل اسیلوسکوپ‌های دستی (مانند سری 2C72) و مدل‌های تبلتی (مانند TO1154D) هستند. این دستگاه‌ها با تکیه بر باتری داخلی و ابعاد فشرده، چالش عیب‌یابی در کابل‌های کشیده شده در کارخانه‌ها، دکل‌های مخابراتی و سیستم‌های برق خودرو را به کلی حل کرده‌اند.

همان‌گونه که مشخص است، هانتک تمرکز مهندسی‌اش را بر روی «تنوع ساختار فیزیکی» گذاشته است؛ در مقابل، شرکت ریگول این انرژی را صرف توسعه‌ی «معماری داخلی پردازش سیگنال» کرده است. وقتی از تنوع بدنه‌ها عبور می‌کنیم و به سراغ کیفیت تماشای سیگنال می‌رویم، تفاوت این دو دیدگاه در قلب آنالوگ دستگاه خودنمایی می‌کند. به عنوان نمونه، معماری رزولوشن ۱۲ بیتی در اسیلوسکوپ‌های ریگول با اسیلوسکوپ‌های هانتک تفاوت‌های بنیادینی دارد که در بخش بعدی به آن می‌پردازیم.

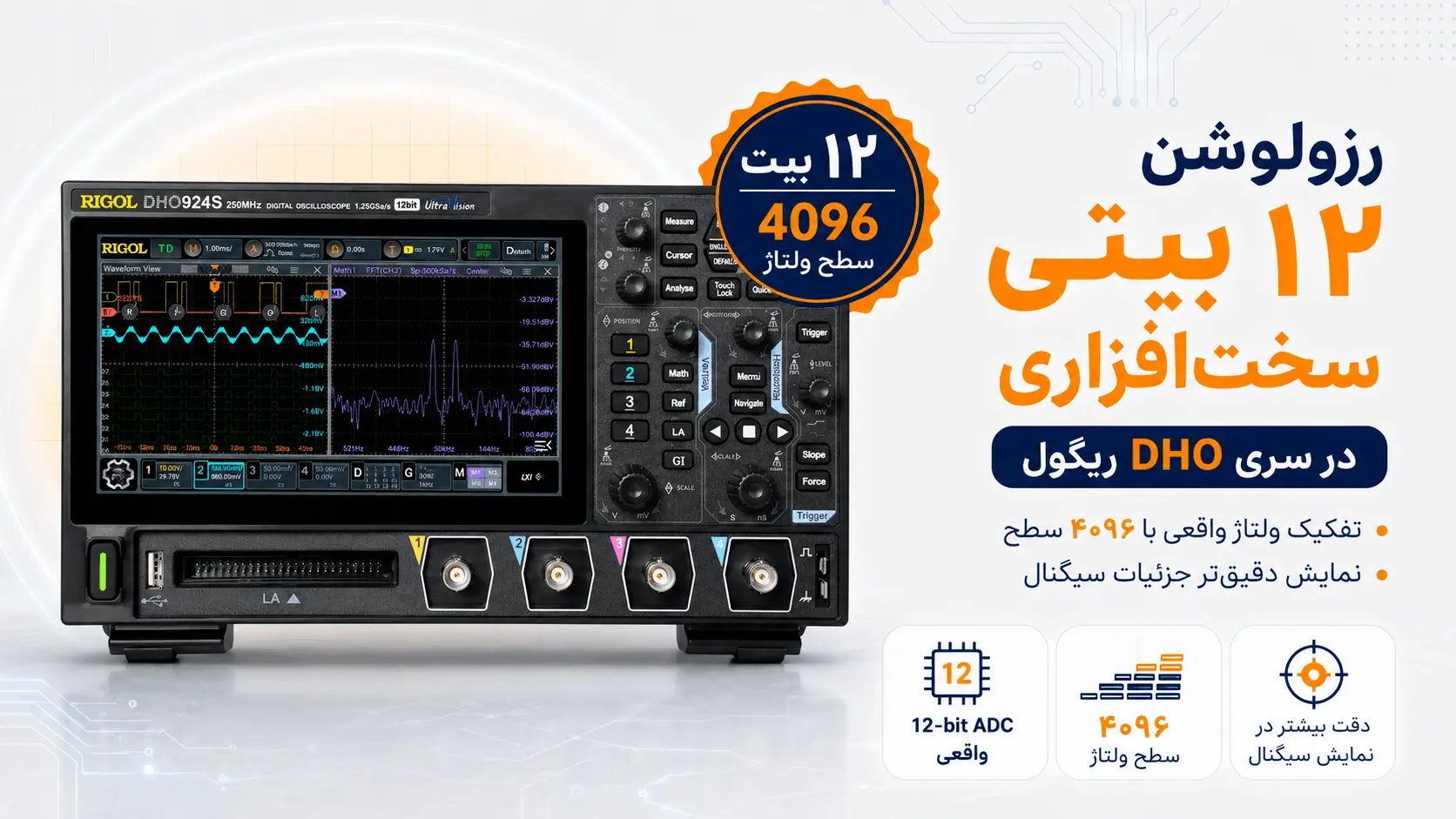

تفاوت رزولوشن ۱۲ بیتی سخت‌افزاری ریگول با پردازش نرم‌افزاری هانتک

شرکت ریگول در سری DHO از مبدل‌های آنالوگ به دیجیتال ۱۲ بیتی سخت‌افزاری استفاده می‌کند که تفکیک ولتاژ آن ۴۰۹۶ سطح است. در مقابل، هانتک این رزولوشن را در مدل‌های اقتصادی اغلب از طریق تکنیک میانگین‌گیری نرم‌افزاری (High-Res Mode) شبیه‌سازی می‌کند که با کاهش فرکانس نمونه‌برداری همراه است.

در یک اسیلوسکوپ استاندارد ۸ بیتی، محور عمودی ولتاژ به ۲۵۶ پله تقسیم می‌شود. این میزان دقت برای مشاهده شکل موج‌های عمومی کاملاً منطقی است، اما هنگام بررسی ریپل‌های چند میلی‌ولتی در یک منبع تغذیه، خط موج به صورت پله‌پله و نویزدار نمایش داده می‌شود.

شرکت ریگول با معرفی سری DHO (مانند DHO804 یا DHO914)، مبدل‌های ۱۲ بیتی واقعی را وارد رده قیمت میانی کرد. تفکیک ۴۰۹۶ سطحی در این دستگاه‌ها باعث می‌شود کوچک‌ترین اعوجاج روی موج سینوسی یا نویزهای ضعیفِ روی خطوط دیتای سنسورها با وضوح بالا ثبت شوند.

در سمت مقابل، هانتک قابلیت High Resolution را به صورت پردازشی پیاده‌سازی کرده است. در این متد، پردازنده با میانگین‌گیری ریاضی از نمونه‌های مجاور، نویز پایه را صاف کرده و یک رزولوشن مجازیِ بالاتر را به کاربر نمایش می‌دهد.

تفاوت ظریف این دو معماری، در نوع مواجهه با «سیگنال‌های گذرا» ظاهر می‌شود؛ معماری سخت‌افزاری ریگول، وضوح ۱۲ بیتی را در تمام پهنای باند حفظ می‌کند، اما تکنیک پردازشی هانتک ماهیتی شبیه به فیلتر پایین‌گذر دارد. به عبارت دیگر، هانتک برای دستیابی به رزولوشن بالاتر، ناچار به قربانی کردنِ نرخ نمونه‌برداری است که برای شکار گلیچ‌های سریع مناسب نیست.

ارزیابی عملکرد یک اسیلوسکوپ، ماهیتی دو‌بعدی دارد؛ دقت تفکیک در محور ولتاژ (رزولوشن عمودی)، تنها نیمی از معادلاتِ تحلیل سیگنال را پاسخ می‌دهد. نیمه‌ی دوم و تعیین‌کننده، توانایی دستگاه در حفظ این دقت در گستره‌ی زمان (محور افقی) است. تغییر زاویه‌ی ارزیابی از “دامنه” به “زمان”، خریدار را با یکی از فنی‌ترین پارامترهای تصمیم‌گیری مواجه می‌کند: موازنه میان پهنای باند و عمق حافظه.

تحلیل مشخصات فنی؛ اهمیت عمق حافظه (Memory Depth) در برابر پهنای باند

پهنای باند صرفاً حد بالای فرکانس قابل نمایش را تعیین می‌کند، اما عمق حافظه مشخص می‌کند دستگاه چه مدت زمانی از سیگنال را با حداکثر نرخ نمونه‌برداری ثبت خواهد کرد. در این فاکتور حیاتی، مدل‌های میان‌رده ریگول معمولاً با حافظه‌هایی تا ۲۵ مگاپوینت، برتری محسوسی بر رقبای هم‌قیمت دارند.

در بازار ایران، بسیاری از کاربران بودجه خود را صرفاً بر اساس عدد «پهنای باند» (مثلاً ۱۰۰ یا ۱۵۰ مگاهرتز) تخصیص می‌دهند؛ غافل از اینکه پهنای باند بدون پشتوانه «عمق حافظه»، کارایی کاملی نخواهد داشت.

عمق حافظه یا Memory Depth، ظرفیت بافر داخلی اسیلوسکوپ برای ذخیره‌سازی نقاط سیگنال است. برای مثال، وقتی یک دستگاه با نرخ ۱ گیگاسامپل بر ثانیه نمونه‌برداری می‌کند، اگر حافظه آن فقط ۴۰ کیلوپوینت باشد، کل بافر در کسر بسیار کوچکی از ثانیه پر می‌شود و پردازنده برای نمایش پنجره‌های زمانی طولانی‌تر، مجبور به کاهش نرخ نمونه‌برداری خواهد شد.

شرکت ریگول در این بخش از مشخصات فنی، استراتژی دست‌ودلبازانه‌ای دارد. برای نمونه، مدل DS1102Z-E یا سری DHO به صورت پیش‌فرض حافظه‌هایی ۲۴ تا ۲۵ مگاپوینتی در اختیار کاربر می‌گذارند. این ظرفیت وسیع به مهندس طراح اجازه می‌دهد تا چندین میلی‌ثانیه از رفتار یک مدار را با بالاترین رزولوشن زمانی زوم و کالبدشکافی کند.

در مقابل، مدل‌های اقتصادی هانتک مانند سری DSO 5102P معمولاً با حافظه‌های ۴۰ کیلوپوینتی عرضه می‌شوند (البته این میزان در سری‌های جدیدتر مثل DSO2C15 به ۸ مگاپوینت ارتقا یافته است). این رویکرد هانتک کاملاً منطبق بر نیاز بازار عمومی است؛ چرا که برای عیب‌یابی‌های سریع کارگاهی و مشاهده موج‌های پیوسته، حافظه ۴۰ کیلوپوینتی نیز به خوبی پاسخگوی نیاز کاربر خواهد بود.

مقایسه پایداری سخت‌افزاری و مدار محافظ ورودی (Input Protection)

پایداری سخت‌افزاری در اسیلوسکوپ‌ها وابستگی مستقیمی به طراحی بخش فرانت-اند (Front-End) و مدارهای محافظ دارد. تجهیزات ریگول در برابر شوک‌های ولتاژ ناگهانی تحمل بالاتری از خود نشان می‌دهند، در حالی که آستانه تحمل مدل‌های اقتصادی هانتک به مقادیر اسمیِ درج شده در کاتالوگ بسیار نزدیک‌تر است.

عبور از بحث حافظه و رسیدن به پایداری فیزیکی، ما را با واقعیت ملموس میز کار روبه‌رو می‌کند: اسیلوسکوپ‌ها ندرتاً به دلیل ضعف در آی‌سی‌های پردازشی دچار نقص می‌شوند، بلکه عمده آسیب‌ها از طریق پورت‌های ورودی BNC و بر اثر خطای انسانی رخ می‌دهد.

تجهیزات برند ریگول (به‌ویژه خانواده پرفروش DS1054Z و سری DHO) در بخش آنالوگ ورودی از ساختار چندمرحله‌ایِ مقاومت‌های محدودکننده استفاده می‌کنند. این طراحی باعث می‌شود اگر کاربر بر اثر اشتباه، پراب را در حالت 1X به ولتاژی بالاتر از حد مجاز متصل کند، دستگاه زمان بیشتری برای دفع حرارت و محافظت از طبقه اول تقویت‌کننده داشته باشد.

در سوی دیگر، طراحی مدار ورودی در مدل‌های رده اقتصادی هانتک با ظرافت و حساسیت بالاتری انجام شده است. اگر حداکثر ولتاژ قابل تحمل در مشخصات کاتالوگ ۳۰۰ ولت ذکر شده، اعمال ولتاژهای فراتر از این آستانه، با احتمال بالاتری به کلیدهای سلکتور داخلی یا مبدل‌های ورودی آسیب می‌رساند.

بنابراین، عبارت «خرابی بیشتر» در خصوص هانتک یک تعبیر دقیق فنی نیست؛ واقعیت این است که هانتک برای پایین نگه داشتن هزینه نهایی، حاشیه اطمینان (Safety Margin) را فشرده‌تر در نظر گرفته است. این یعنی دستگاه‌های هانتک در دستان یک تکنسینِ دقیق که اصول تضعیف پراب (10X) را رعایت می‌کند، سال‌ها بدون کوچک‌ترین افت عملکرد کار خواهند کرد.

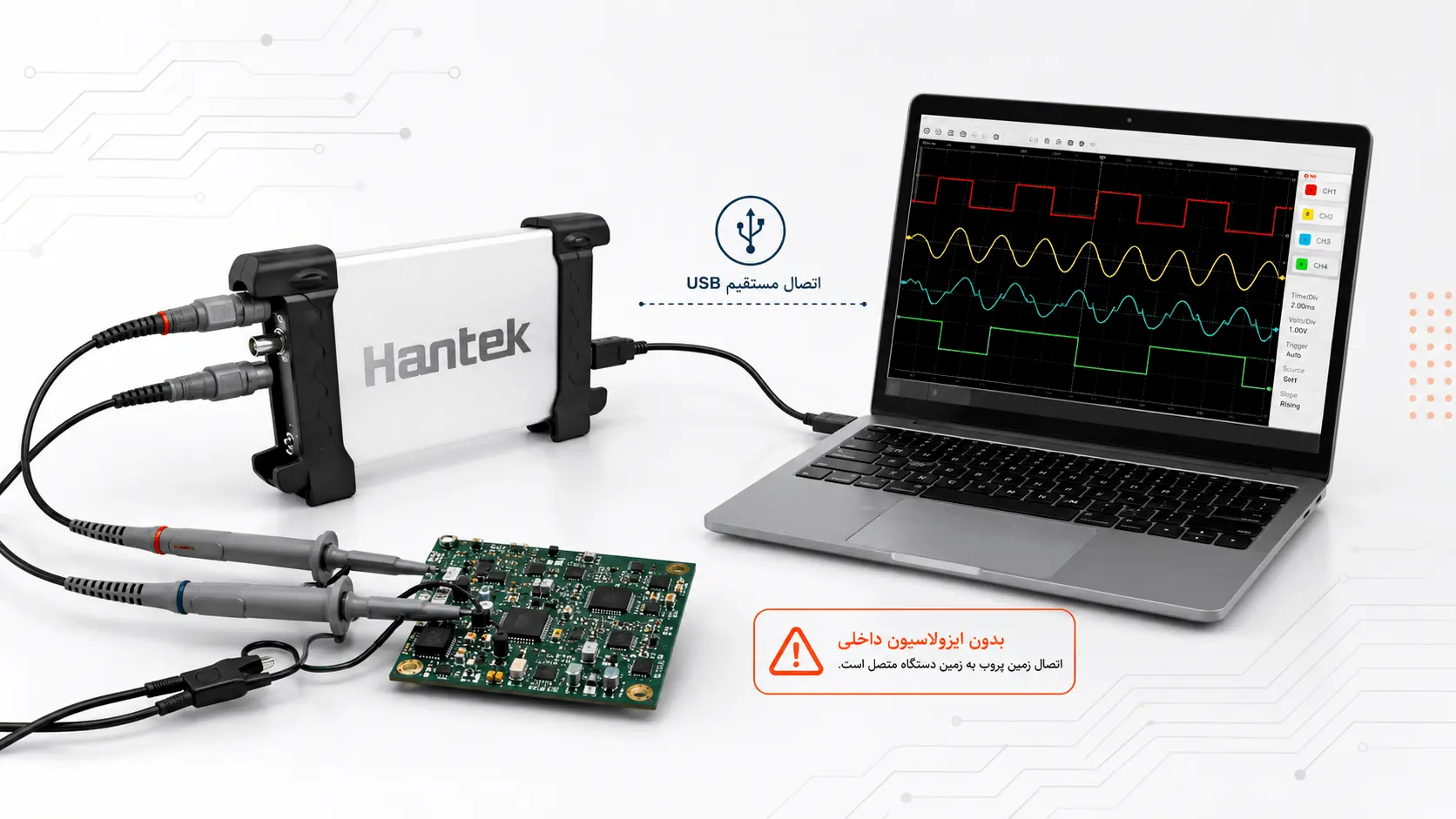

چالش ایزولاسیون گالوانیک در کارت‌اسیلوسکوپ‌های هانتک و الزامات ایمنی PC

کارت‌اسیلوسکوپ‌های مبتنی بر USB هانتک مانند 6022BE یا 6074BE، فاقد ایزولاسیون داخلی میان زمینِ پورت BNC و زمینِ کامپیوتر هستند. متصل کردن گیره زمین پراب به مدارهای غیرایزوله (ولتاژ بالا)، مسیر کوتاه (Ground Loop) ایجاد کرده و می‌تواند به پورت USB یا مادربرد لپ‌تاپ آسیب جدی وارد کند.

در امتداد ارزیابی مدارهای محافظ، تحلیل کارت‌اسیلوسکوپ‌های مبتنی بر USB هانتک ضروری است؛ ابزارهای پرتقاضایی که کارکرد ایمنِ آن‌ها، وابستگی مستقیمی به درک صحیح کاربر از توپولوژیِ اتصال زمین (GND) دارد.

بسیاری از دانشجویان و تعمیرکاران برای کاهش هزینه‌های خرید اسیلوسکوپ، به سراغ کارت‌اسیلوسکوپ‌های کامپیوتری مانند مدل 6022BE یا سری 6074BD می‌روند. این ابزارها به عنوان یک مبدل آنالوگ به دیجیتال، وظیفه خود را به عالی‌ترین شکل ممکن انجام می‌دهند؛ اما از نظر الکتریکی، زمینِ پورت BNC دستگاه به صورت مستقیم به شیلد فلزی کابل USB و در نهایت به زمین مادربرد کامپیوتر متصل است.

در مدارهایی که با ولتاژهای باتری یا آداپتورهای مستقل کار می‌کنند (مانند بردهای موبایل)، این ساختار هیچ مشکلی ایجاد نمی‌کند. چالش اصلی زمانی رخ می‌دهد که تکنسین بخواهد شکل موج یک مدار تغذیه سوییچینگِ متصل به برق شهر را بررسی کند و گیره زمینِ پراب را به نقطه‌ای با پتانسیل غیر از صفر ولت متصل نماید.

در این سناریو، جریان شارژ فوری از طریق کابل USB به سمت شاسی لپ‌تاپ تخلیه می‌شود. برای جلوگیری از این آسیب، کاربر دو راهکار مهندسی در پیش دارد: استفاده از «ایزولاتورهای گالوانیک USB» در مسیر پورت، یا قرار دادن لپ‌تاپ در حالت کار با باتری (قطع کامل آداپتور لپ‌تاپ از برق شهر).

قابلیت دیکودینگ پروتکل‌های سریال (I2C, SPI, UART) در مدارهای دیجیتال

دیکودینگِ سخت‌افزاریِ پروتکل‌های ارتباطی در اسیلوسکوپ‌ها، بسته‌های دیجیتال را به داده‌های هگزادسیمال یا اسکی ترجمه می‌کند. شرکت ریگول این پردازش را با ثبات بالا و بدون تاخیر ارائه می‌دهد، در حالی که دیکودر مدل‌های اقتصادی هانتک در بافر سیگنال‌های پرحجم گاهی با افت سرعت مواجه می‌شود.

در طراحی سیستم‌های مدرن، سیگنال‌ها صرفاً سطوح ولتاژ آنالوگ نیستند؛ بلکه میکروکنترلرها، حافظه‌ها و سنسورها از طریق پروتکل‌های سریال با یکدیگر تبادل داده می‌کنند. به همین دلیل، وظیفه اسیلوسکوپ تنها «نمایش موج» نیست، بلکه باید توانایی «تحلیل محتوا» را نیز داشته باشد.

در تجهیزات میان‌رده ریگول (از جمله سری محبوب DS1054Z، مدل DS1104Z Plus و خانواده جدید DHO)، موتور پردازش دیکودینگ به صورت سخت‌افزاری در معماری داخلی گنجانده شده است. این یعنی وقتی پراب‌ها را به خطوط SDA و SCL یک گذرگاه I2C متصل می‌کنید، آدرس رجیسترها و دیتای عبوری به صورت آنی و با رنگ‌بندی تفکیک‌شده در پایین صفحه نقش می‌بندد.

در سبد محصولات هانتک، مدل‌های سری DSO2000 (مانند DSO2D15) و سری‌های بالاتر مانند DSO4000، قابلیت دیکودینگ گذرگاه‌های استاندارد (مانند UART/RS232، CAN و LIN) را پشتیبانی می‌کنند. این قابلیت برای تست‌های اولیه و دیباگِ مدارهای دانشجویی کاملاً راهگشا و استاندارد است.

تفاوت عملکردی زمانی خود را نشان می‌دهد که نرخ ارسال داده (Baud Rate) بسیار بالا بوده یا ترافیک گذرگاه شلوغ باشد. در این شرایط، پردازنده ریگول به دلیل تکیه بر تراشه‌های اختصاصی ASIC، پایداری دیکودینگ را حفظ می‌کند؛ اما مدل‌های اقتصادی هانتک ممکن است در رفرشِ لحظه‌ایِ کدهای دیکود شده روی مانیتور، با اندکی مکث یا تاخیر عمل کنند.

جدول تطبیقی مشخصات؛ ماتریس تصمیم‌گیری هانتک در برابر ریگول

تطبیق ذهنیِ ده‌ها پارامتر فنی در دیتاشیت‌های جداگانه، معمولاً خریدار را دچار سردرگمی می‌کند. برای ایجاد یک متر و معیارِ عینی، مشخصات پراکنده‌ی کاتالوگ‌ها را با بازخورد میدانی تکنسین‌ها ادغام کرده‌ایم؛ جدول زیر، تصویر روشنی از توازن میانِ قابلیت‌های پردازشی و قیمت اسیلوسکوپ در هفت فاکتور حیاتی ارائه می‌دهد:

شاخص ارزیابی	برند هانتک (HANTEK)	برند ریگول (RIGOL)	برنده فنی / تحلیل کارشناسی
تمرکز اصلی مهندسی	تنوع فرم‌فکتور و کاهش هزینه نهایی	معماری پردازش سیگنال و ثبات موج	هانتک در عمل‌گرایی اقتصادی / ریگول در تخصص آزمایشگاهی
تنوع ساختار فیزیکی	۴ رده (رومیزی، USB، دستی، تبلتی)	۱ رده اصلی (کلاسیک رومیزی)	هانتک با اختلاف؛ مناسب برای هر محدودیت مکانی
نوع مبدل ۱۲ بیتی	شبیه‌سازی نرم‌افزاری (High-Res Mode)	سخت‌افزاری واقعی (تراشه اختصاصی ASIC)	ریگول؛ حفظ وضوح تصویر بدون افت فرکانس نمونه‌برداری
میانگین عمق حافظه	میان‌رده: ۸ مگاپوینت / اقتصادی: ۴۰ کیلوپوینت	میان‌رده: ۲۴ تا ۲۵ مگاپوینت (بافر عمیق)	ریگول؛ برتری مطلق در ثبت طولانی‌مدت سیگنال
سطح تحمل خطا (ورودی)	حساسیت بالاتر به ولتاژهای فراتر از کاتالوگ	مدار محافظ ورودی چندمرحله‌ای و جان‌سخت	ریگول؛ حاشیه اطمینان (Safety Margin) بالاتر
سرعت دیکودینگ سریال	استاندارد؛ احتمال افت فریم در موج‌های سنگین	بسیار سریع، روان و بدون تاخیر نمایش	ریگول؛ ایده‌آل برای دیباگِ مدارهای میکروکنترلری

راهنمای انتخاب اسیلوسکوپ بر اساس ۴ سناریوی کاربردی

انتخاب نهایی میان هانتک و ریگول به سناریوی عملیاتی وابسته است. کارهای آموزشی و خطوط تولید به فاکتور قیمت و قابلیت حمل هانتک نیاز دارند، در حالی که دیباگ مدارهای دیجیتال، عیب‌یابی بردهای ظریفِ موبایل و پروژه‌های تحقیقاتی، تکیه بر وضوح ۱۲ بیتی و حافظه عمیق ریگول را می‌طلبند.

انتخاب نهایی میان هانتک و ریگول به سناریوی عملیاتی وابسته است؛ بنابراین می‌توان گفت هیچ دستگاهی برای تمام پروژه‌ها ایده‌آل نیست. در ادامه، چهار حوزه پرتقاضا در بازار ایران را تحلیل کارشناسی می‌کنیم تا مشخص شود هر اسیلوسکوپ مناسب چه افرادی است:

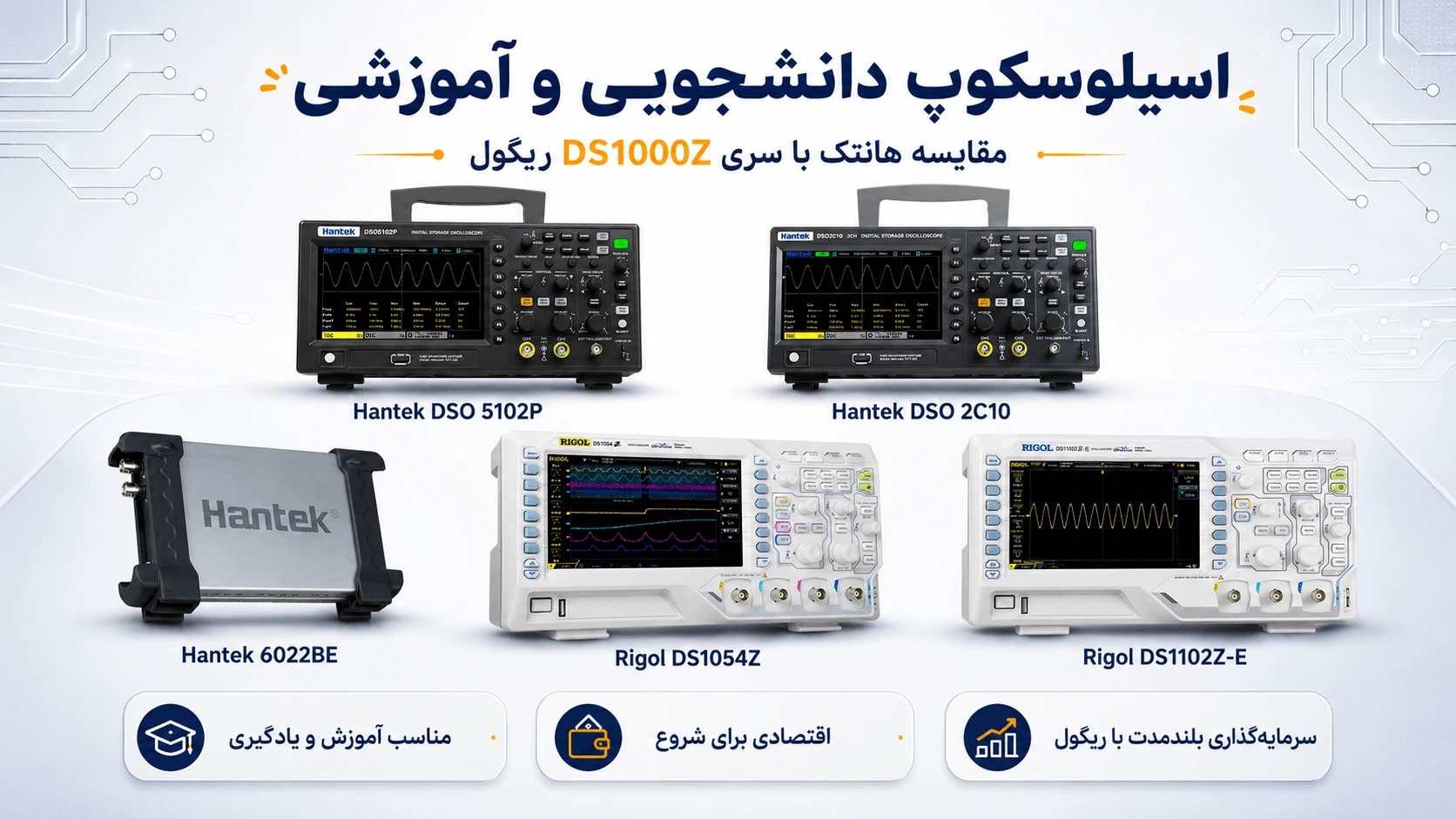

اسیلوسکوپ دانشجویی و آموزشی (مقایسه هانتک با سری DS1000Z ریگول)

در آزمایشگاه‌های دانشگاهی و میزهای کار دانشجویی، هدف اصلی، درک مفاهیم پایه (مانند رابطه فرکانس و دوره تناوب یا مشاهده خروجی یک آپ‌امپ ساده) است. در این سناریو، پرداخت هزینه برای رزولوشن ۱۲ بیتی توجیه اقتصادی ندارد. مدل‌های رومیزی هانتک مانند DSO 2C10 یا DSO 5102P و همچنین کارت‌اسیلوسکوپ 6022BE، تمام نیازهای آموزشی را با کمترین بودجه پوشش می‌دهند. با این حال، اگر دانشجو قصد دارد دستگاهی تهیه کند که تا سال‌ها بعد در بازار کار و پروژه‌های پیچیده نیز همراهش باشد، سری DS1054Z یا DS1102Z-E از برند ریگول، به دلیل داشتن ۴ کانال ورودی و حافظه عمیق‌تر، یک سرمایه‌گذاری بلندمدت و هوشمندانه محسوب می‌شوند.

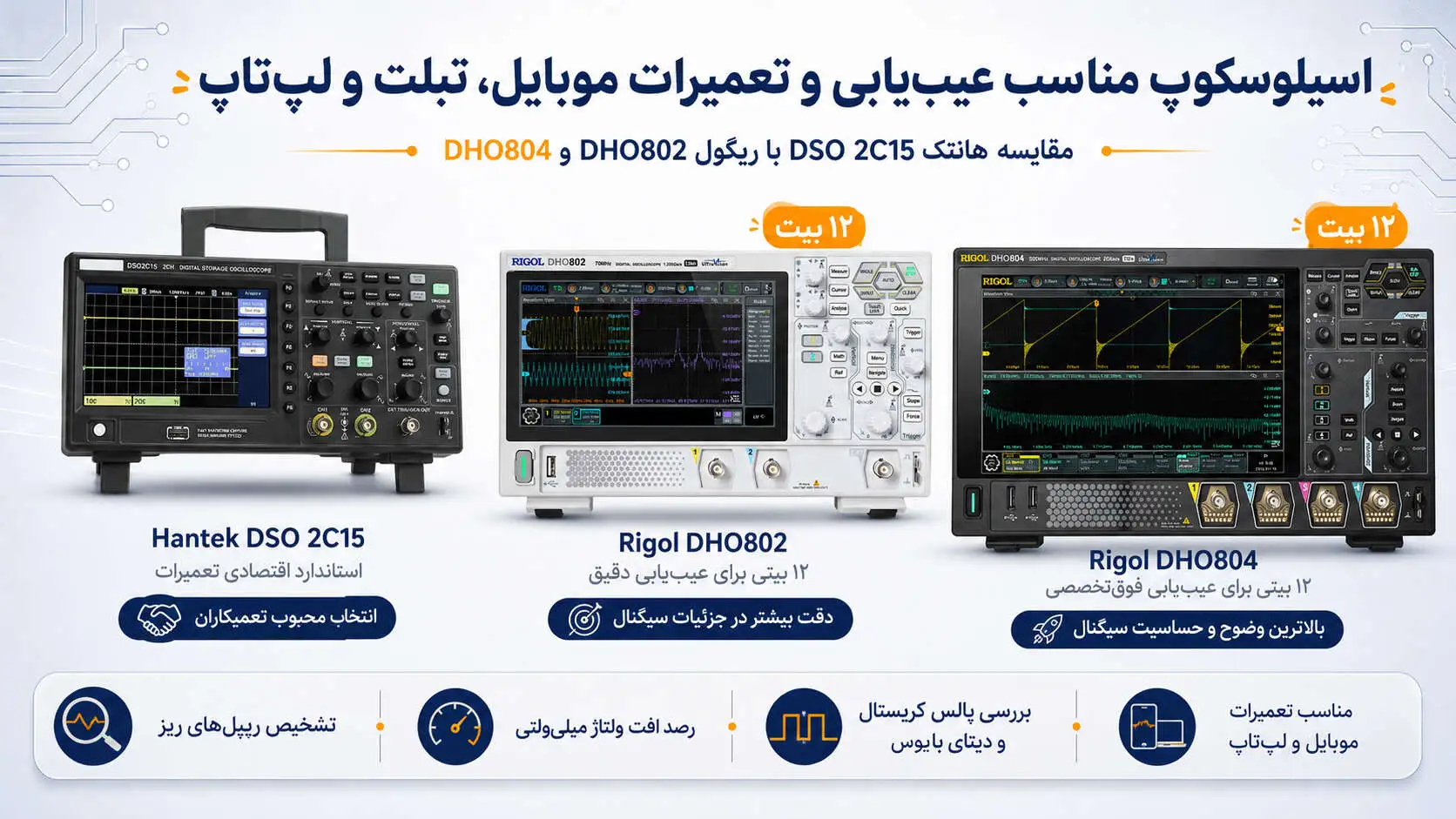

اسیلوسکوپ مناسب عیب‌یابی و تعمیرات موبایل، تبلت و لپ‌تاپ

در تعمیرات سخت‌افزار دیجیتال، تکنسین با ولتاژهای بالا سر و کار ندارد؛ بلکه چالش اصلی، بررسی وجود رگولاتورهای تغذیه (مانند مدار VRM در لپ‌تاپ)، ریپل‌های ریزِ روی خطوط ولتاژ، و بررسی پالس‌های سریع کریستال یا کدهای دیتای بایوس است. در این حوزه، مدل اقتصادی DSO 2C15 هانتک یک استاندارد پذیرفته‌شده و بسیار پرفروش در ایران است که سرعت کار بالایی به تعمیرکار می‌دهد. اما اگر تعمیرکارِ فوق‌تخصصیِ بردهای لپ‌تاپ و سرور هستید و نیاز دارید افت ولتاژهای چند میلی‌ولتی را زیر فشار کاری رصد کنید، خرید یک اسیلوسکوپ ۱۲ بیتی مانند Rigol DHO802 یا DHO804، به دلیل نویز پس‌زمینه بسیار ناچیز، سرعت تشخیص قطعه معیوب را به طرز چشمگیری افزایش می‌دهد.

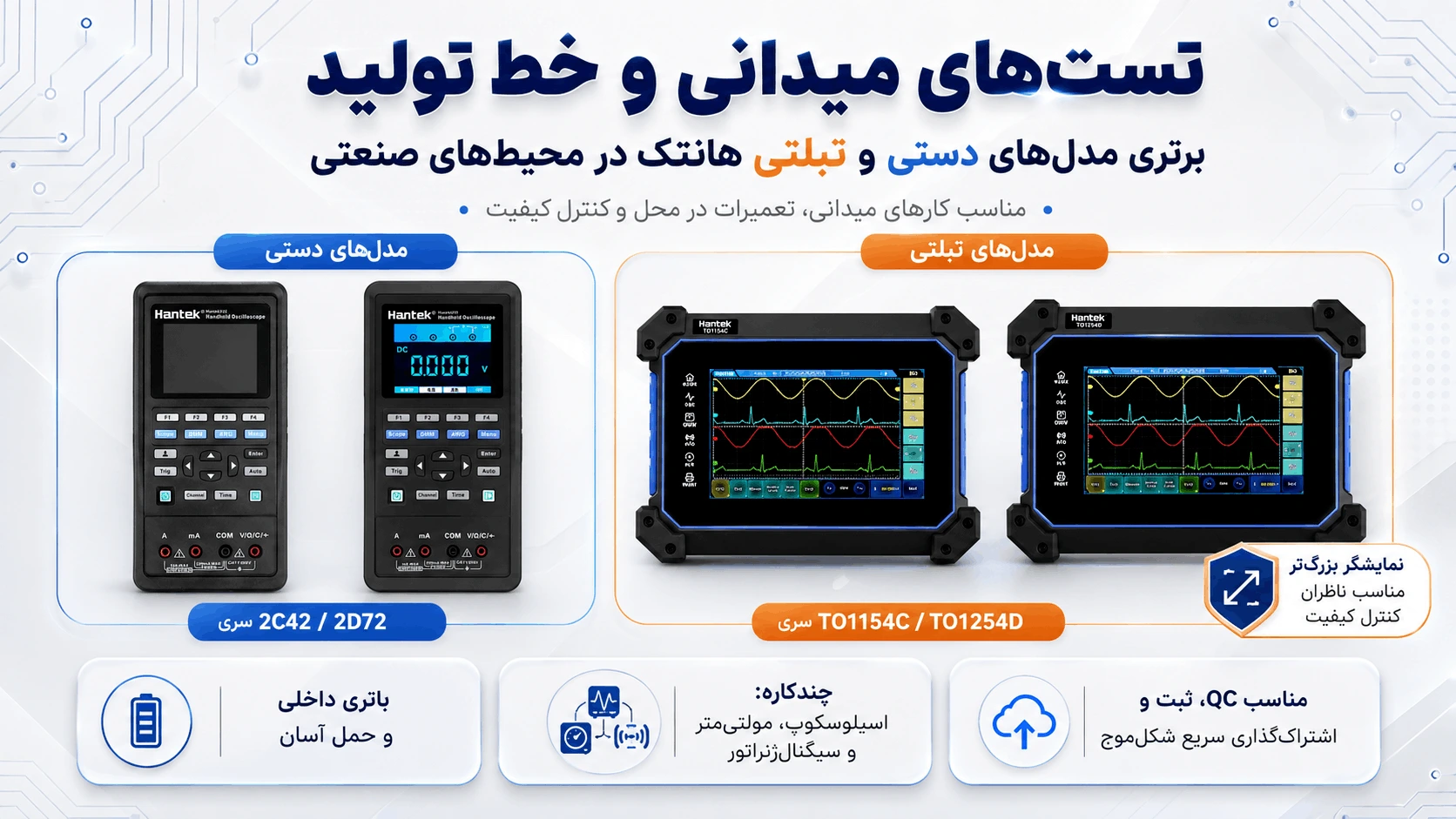

تست‌های میدانی و خط تولید (کاربرد مدل‌های دستی و تبلتی هانتک)

در محیط‌های صنعتی، تکنسین با چالش‌هایی فراتر از الکترونیک روبه‌روست: نبود پریز برق در دکل‌های مخابراتی، نویز القایی شدید در کنار اینورترهای قدرت، و ضرورت جابه‌جایی مداوم در امتداد خطوط تولید. در چنین شرایطی، حمل یک اسیلوسکوپ رومیزی کلاسیک با کابل برق مجزا، عملاً غیرممکن است.

در این سناریوی میدانی، شرکت هانتک با اختلاف فاحش رقیب خود را از میدان به در می‌کند. مدل‌های دستی مانند سری 2C42 یا 2D72 (ترکیب اسیلوسکوپ، مولتی‌متر و سیگنال ژنراتور درون یک بدنه ضدضربه)، جعبه‌ابزار مهندس را به یک ابزار واحد خلاصه می‌کنند.

همچنین برای ناظران کنترل کیفیت (QC) که به صفحه نمایش بزرگ‌تر نیاز دارند، اسیلوسکوپ‌های تبلتی هانتک مانند TO1154C یا TO1254D، تجربه‌ای شبیه به کار با تبلت‌های هوشمند را فراهم می‌کنند؛ دستگاه‌هایی با شارژدهی طولانی باتری که امکان ثبت و اشتراک‌گذاری فوریِ شکل‌موج از طریق Wi-Fi را به تکنسین می‌دهند.

طراحی مدارات پیشرفته و R&D (برتری فنی سری DHO ریگول)

در واحدهای تحقیق و توسعه (R&D)، مهندس طراح با سیگنال‌های ناشناخته سر و کار دارد. هدف در اینجا «تاییدِ کارکرد مدار» نیست، بلکه «کشف اعوجاج‌های پیش‌بینی نشده»، بررسی جزییات رفتاریِ فیلترها، و اندازه‌گیری دقیق تاخیرهای نانوثانیه‌ای میان چند پالس ارتباطی است.

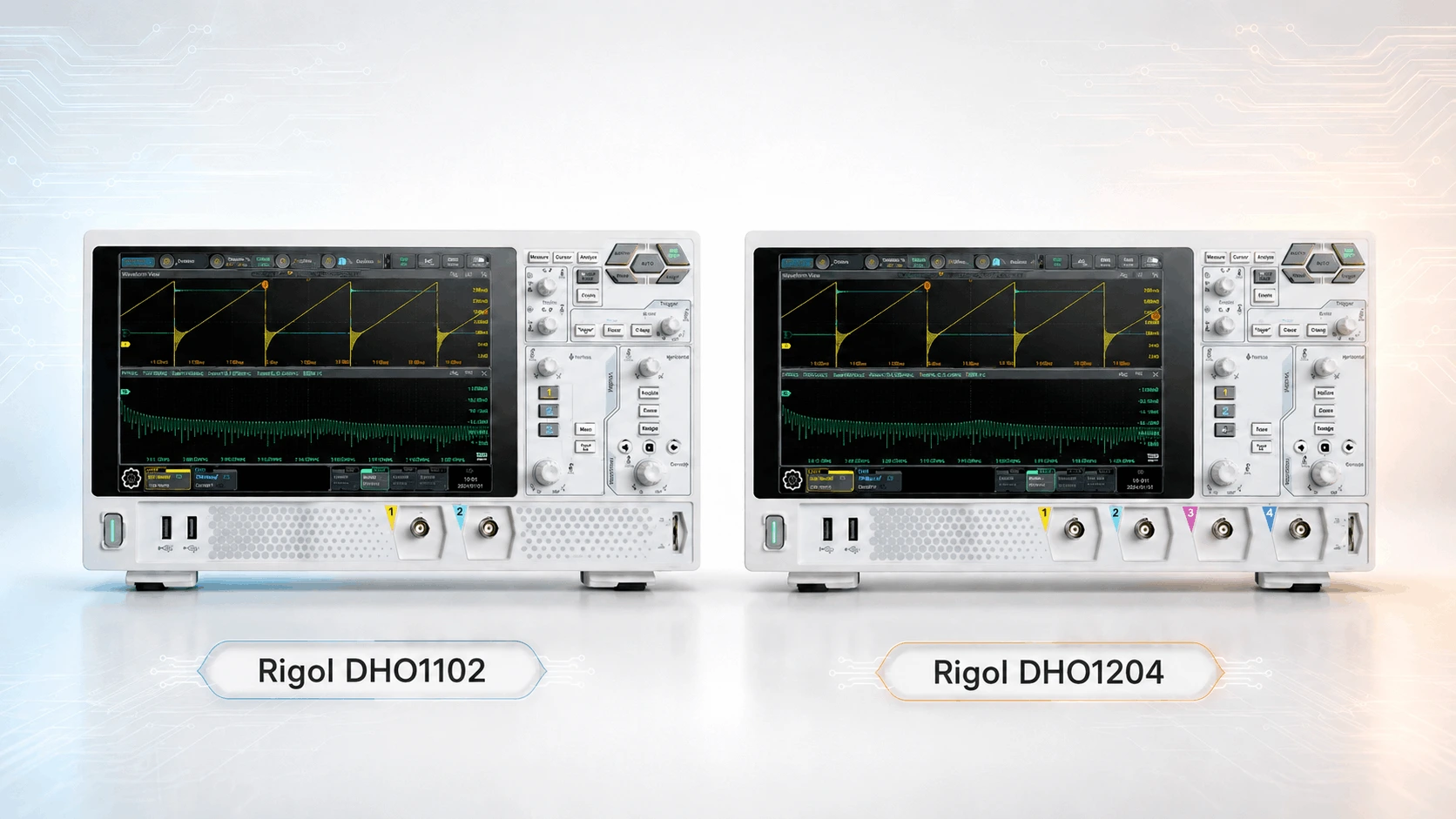

در این سطح از مهندسی، اسیلوسکوپ نباید هیچ‌گونه نویز پردازشی از خود به سیگنال اضافه کند. تجهیزات ۱۲ بیتی ریگول مانند DHO1102 یا DHO1204 با تکیه بر معماری سخت‌افزاریِ UltraVision، پایین‌ترین کفِ نویز (Noise Floor) را در بازار میان‌رده ارائه می‌دهند.

هنگام کار با این سری، وقتی روی یک پالس مربعی زوم می‌کنید، خطوطِ بالا و پایین پالس کاملاً صاف و تیز نمایش داده می‌شوند. این ثبات تصویری در کنار عمق حافظه ۵۰ تا ۱۰۰ مگاپوینتی در مدل‌های رده‌بالاترِ ریگول، به پژوهشگر اطمینان می‌دهد که آنچه روی صفحه می‌بیند، رفتار واقعیِ مدار اوست، نه خطای نمونه‌برداری دستگاه.

جمع‌بندی مشاوره‌ای برای انتخاب نهایی

اگر بخواهیم تمام مباحث تخصصی این بررسی را در یک توصیه عملیاتی برای خریداران خلاصه کنیم، معادله‌ی خرید به این صورت ساده می‌شود:

اگر تکنسینِ عمومی الکترونیک، دانشجو، تعمیرکار بردهای لوازم خانگی یا مجری پروژه‌های میدانی هستید، پرداخت هزینه اضافه برای پردازنده‌های سنگینِ آزمایشگاهی منطقی نیست. در این حالت، سبد متنوع محصولات هانتک بالاترین بازدهی اقتصادی را به شما می‌دهد؛ دستگاه‌هایی جان‌سخت، سریع و کارراه‌انداز که هزینه تجهیز کارگاه را به حداقل می‌رسانند.
اما اگر حیطه کاری شما عیب‌یابی بردهای ظریفِ موبایل و لپ‌تاپ، طراحی مدارات فرکانس بالا، مهندسی معکوسِ پروتکل‌های ارتباطی یا تحقیقات دانشگاهی است، تفاوت قیمت ریگول یک هزینه اضافه نیست، بلکه خریدِ زمان و دقت است. معماری ۱۲ بیتی و حافظه عمیق ریگول در همان اولین باری که یک گلیچِ مخفی را برایتان شکار می‌کند، کل اختلاف قیمتش با رقبا را جبران خواهد کرد.

سوالات متداول

۱. آیا کیفیت پراب‌ها و لوازم جانبی داخل جعبه هانتک و ریگول با هم تفاوت دارد؟
بله؛ پراب‌های استانداردِ موجود در کارتن‌های ریگول معمولاً پهنای باند واقعی‌تر و تضعیف‌کننده (10X) باثبات‌تری در فرکانس‌های بالا دارند. پراب‌های هانتک برای کارهای عمومی کاملاً استاندارد هستند، اما در اندازه‌گیری‌های حساسِ بالای ۸۰ مگاهرتز، کالیبره کردن دوره‌ای آن‌ها توصیه می‌شود.

۲. در کاتالوگ محصولات هانتک (مانند سری DSO2000 یا مدل‌های تبلتی TO)، تفاوت حروف پسوند C و D در چیست؟
در تمامی فرم‌فکتورها (اعم از رومیزی، دستی و تبلتی)، پسوند C نشان‌دهنده مدل استاندارد (فقط اسیلوسکوپ) است؛ در حالی که پسوند D به معنای تجهیز دستگاه به یک واحد «سیگنال ژنراتور داخلی» (Arbitrary Waveform Generator) است. برای مثال، مدل DSO 2C15 یک اسیلوسکوپ ۲ کانالِ ۱۵۰ مگاهرتز خالص است، اما مدل DSO 2D15 دقیقاً همان سخت‌افزار است که یک کانال خروجیِ مولد موج ۲۵ مگاهرتزی به پنل پشتی آن اضافه شده است. بنابراین اگر در عیب‌یابی‌های خود، علاوه بر “رصد سیگنال”، به “تزریق پالس تست” به ورودی مدار نیز نیاز دارید، انتخاب مدل‌های دارای پسوند D ضرورت فنی دارد.

۳. آیا برای شروع یادگیری الکترونیک، خرید کارت‌اسیلوسکوپ‌های مبتنی بر کامپیوتر هانتک پیشنهاد می‌شود یا مدل رومیزی؟
اگر محدودیت جدی در فضای کاری دارید یا بودجه شما صرفاً در حد دوره‌های آموزشی مقدماتی است، کارت‌اسیلوسکوپ‌هایی مانند سری ۶۰۰۰ هانتک یک راهکار بسیار کارآمد محسوب می‌شوند. اما اگر قصد ورود به بازار کار و انجام تعمیرات حرفه‌ای را دارید، کار با کلیدهای فیزیکیِ یک اسیلوسکوپ رومیزی (فارغ از برند آن)، سرعت عمل و تسلط کارگاهی بسیار بالاتری به شما خواهد داد.

۴. در سبد محصولات ریگول، انتخاب بین مدل ۲ کانال ۱۰۰ مگاهرتز (مانند DS1102Z-E) و مدل ۴ کانال ۵۰ مگاهرتز (مانند DS1054Z) بر چه اساسی باید انجام شود؟
بر اساس قاعده مهندسی، اگر حوزه کاری شما طراحی منابع تغذیه سوییچینگ، تحلیل مدارات RF یا مخابرات آنالوگ است، پهنای باند ۱۰۰ مگاهرتز برای دیدن هارمونیک‌ها اولویت مطلق دارد. اما اگر با سیستم‌های میکروکنترلری کار می‌کنید (مثلاً بررسی پروتکل SPI که هم‌زمان به ۴ خط MOSI، MISO، SCK و CS نیاز دارد)، داشتن ۴ کانال ورودی حتی با فرکانس ۵۰ مگاهرتز، یک الزام فنیِ غیرقابل جایگزین است.
