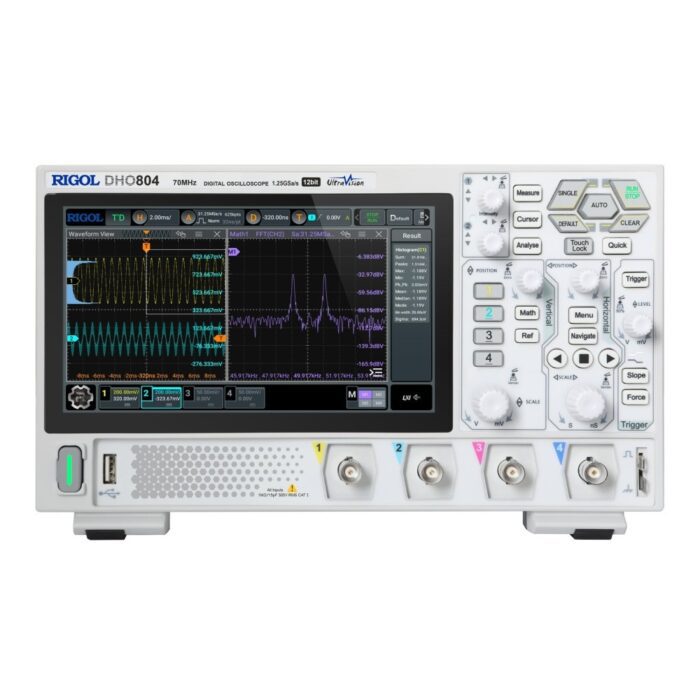

اسیلوسکوپ ریگول (RIGOL) DHO804
این دستگاه ۴ کاناله با رزولوشن ۱۲ بیتی، دقتی خیرهکننده در تحلیل سیگنالهای ضعیف با نویز بسیار پایین ارائه میدهد. با پهنای باند ۷۰ مگاهرتز، نرخ نمونهبرداری ۱.۲۵ GSa/s و نرخ ثبت شکلموج ۱,۰۰۰,۰۰۰ wfms/s در حالت UltraAcquire، هیچ گلیچی از دید شما پنهان نمیماند. نمایشگر لمسی ۷ اینچی، تغذیه Type-C و خروجی HDMI، آن را به ابزاری منعطف برای محیطهای تخصصی تبدیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ RIGOL DHO804
اسیلوسکوپ RIGOL DHO804 یکی از ارزشمندترین و پرفروشترین مدلهای چهار کاناله از نسل جدید تجهیزات اندازهگیری ریگول است که با تکیه بر رزولوشن سختافزاری 12 بیتی، استانداردهای کلاس اقتصادی را به سطحی بیسابقه ارتقا داده است. این دستگاه با ارائه دقتی ۱۶ برابر بیشتر از اسیلوسکوپهای 8 بیتی سنتی و بهرهگیری از نویز پسزمینه بسیار پایین، امکان مشاهده شفافترین جزئیات و ریزترین سیگنالها را برای مهندسان فراهم میآورد. طراحی فوقفشرده، وزن بسیار سبک و قابلیت تغذیه از طریق پورت مدرن Type-C (حتی با استفاده از پاوربانکهای استاندارد)، این مدل را به یک آزمایشگاه حرفهای، منعطف و قابلحمل برای محیطهای صنعتی، آموزشی و کارگاههای تعمیراتی تبدیل کرده است.
در بررسی هسته پردازشی و توانمندیهای سختافزاری، این دستگاه با ارائه پهنای باند 70 MHz و 4 کانال ورودی آنالوگ مجزا، انعطافپذیری فوقالعادهای را برای پایش همزمان چندین سیگنال از مدار در اختیار شما قرار میدهد. نرخ نمونهبرداری زمان واقعی در این مدل به 1.25 GSa/s میرسد که در ترکیب با عمق حافظه مطلوب 25 Mpts، ثبت بازههای طولانیمدت از سیگنالهای سریع را بدون افت کیفیت تضمین میکند. افزون بر این، تجهیز شدن به حالت اختصاصی UltraAcquire، سرعت ثبت شکلموج را به رقم شگفتانگیز 1,000,000 wfms/s میرساند؛ این سرعت بیرقیب، شکار رویدادهای بسیار نادر، نوسانات گذرا و گلیچهای لحظهای مدار را با بالاترین درصد موفقیت امکانپذیر میسازد.
بخش رابط کاربری و امکانات بصری اسیلوسکوپ RIGOL DHO804 کاملاً با نیازهای مهندسی روز همگام شده است. این دستگاه به یک نمایشگر لمسی خازنی 7 اینچی با رزولوشن بالای 1024 × 600 پیکسل مجهز است که از فرمانهای چندلمسی و نمایش 256 سطح شدت روشنایی پشتیبانی میکند. حساسیت عمودی فوقالعاده از 500 μV/div تا 10 V/div، دقت بینظیری را در بررسی دامنه سیگنالها ارائه میدهد. پشتیبانی از دیکدینگ پروتکلهای سریال، توابع ریاضی پیشرفته، و درگاههای ارتباطی کامل شامل USB Host/Device، پورت شبکه LAN و خروجی تصویر HDMI جهت اتصال به نمایشگرهای بزرگ و ویدیوپروژکتورها، این محصول را به یک دستیار هوشمند و کامل تبدیل نمودهاند.
در یک جمعبندی تخصصی، این اسیلوسکوپ 12 بیتی چهار کاناله، انتخابی استثنایی و هوشمندانه برای طراحان سیستمهای تعبیهشده (Embedded) و کارگاههای تحقیق و توسعه با بودجه محدود است. با این وجود، به عنوان یک خریدار حرفهای باید محدودیتهای فنی آن را به دقت در نظر بگیرید: نخست آنکه پهنای باند 70 MHz برای پروژههای فرکانس بالا و مخابراتی محدودکننده خواهد بود. دومین و مهمترین محدودیت، اشتراکی بودن منابع پردازشی است؛ به طوری که در صورت فعال شدن همزمان 3 یا 4 کانال، نرخ نمونهبرداری به 312.5 MSa/s و عمق حافظه به 5 Mpts برای هر کانال کاهش مییابد که این افت سرعت در تحلیل همزمان سیگنالهای سریع تأثیرگذار است. با وجود این محدودیتها، ارزش خرید این مدل به دلیل دقت ولتاژی فوقالعاده بالا و داشتن ۴ کانال در این رده قیمتی، بسیار بالا ارزیابی میشود. چنانچه برای انتخاب تجهیزات متناسب با پروژههای خود نیاز به راهنمایی بیشتری دارید، کارشناسان مجرب ما همواره آماده ارائه مشاورههای تخصصی به شما عزیزان هستند.
| وزن | 1780 گرم |
|---|---|
| ابعاد | 265,35 × 161,75 × 77,38 میلیمتر |
| پهنای باند (Bandwidth) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| تعداد کانال (Channels) | |
| نرخ نمونهبرداری (Sample rate) | |
| شرکت سازنده (Manufacture) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI, CAN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 41 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±1% (>5mV/div); ±2% (≤5mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | Capacitive multi-touch screen, 1024×600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, 400 Vpk (DC + Vpeak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 50000X |
| زمان صعود (Rise time) | ≤ 5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm ± 5 ppm/year |
| محدوده تایم بیس (Time Base Range) | 5 ns/div to 500 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, RS232/UART, I2C, SPI, CAN |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
