چگونه با اسیلوسکوپ فرکانس را اندازه‌گیری کنیم؟

در محیط‌های دانشگاهی، آزمایشگاه‌های مهندسی برق و کارگاه‌های تعمیرات الکترونیک در سراسر ایران، همواره با مدارهایی سروکار داریم که رفتار آن‌ها بر اساس تغییرات دوره‌ای و نوسانات سیگنال‌ها تعریف می‌شود. در این میان، فرکانس (تعداد تکرار یک چرخه در ثانیه) یکی از حیاتی‌ترین پارامترهایی است که باید با دقت بررسی شود. در حالی که ابزارهای مختلفی برای این کار وجود دارد، اسیلوسکوپ به عنوان چشم بینای مهندسان، کامل‌ترین تصویر را از رفتار مدار به ما می‌دهد. اما این دستگاه قدرتمند چگونه فرکانس را اندازه‌گیری می‌کند؟ در این مقاله آموزشی کاربردی، هم با روش‌های دستی و تئوری محاسبه فرکانس آشنا می‌شویم و هم نگاهی به امکانات خودکار اسیلوسکوپ‌های مدرن می‌اندازیم.

نحوه عملکرد اسیلوسکوپ در اندازه‌گیری فرکانس

به طور کلی، اسیلوسکوپ‌ها ولتاژ یک سیگنال الکتریکی را اندازه‌گیری می‌کنند که این ولتاژ سپس به صورت گرافیکی توسط شکل موج‌ها روی صفحه نمایش نشان داده می‌شود. با این حال، می‌توان از یک اسیلوسکوپ برای انجام اندازه‌گیری‌های متنوعی در کاربردهای مختلف استفاده کرد که یکی از مهم‌ترین آن‌ها اندازه‌گیری فرکانس است. اما یک اسیلوسکوپ دقیقاً چگونه فرکانس را اندازه می‌گیرد؟ برای این پرسش یک پاسخ ساده و یک پاسخ کمی پیچیده‌تر وجود دارد.

در اکثر (اگر نگوییم همه) اسیلوسکوپ‌های دیجیتال مدرن، این محاسبات به صورت خودکار برای شما انجام می‌شود؛ بنابراین شما قادر خواهید بود در همان حین که ولتاژ را اندازه می‌گیرید، مقدار فرکانس را نیز مشاهده کنید. تنها کافی است چند دکمه را فشار دهید تا علاوه بر فرکانسِ سیگنالی که در حال بررسی آن هستید، سایر داده‌های آماری مانند انحراف معیار و فرکانس میانگین را نیز ببینید. با این وجود، روش‌هایی نیز وجود دارد که بتوانید بدون کمک گرفتن از تکنولوژی‌های خودکار و به صورت دستی، فرکانس را محاسبه کنید.

چگونه فرکانس را محاسبه کنیم؟

شما می‌توانید زمان و فرکانس را با استفاده از مقیاس افقی (Horizontal Scale) روی اسیلوسکوپ خود به سادگی اندازه‌گیری کنید. اگر می‌خواهید هنگام اندازه‌گیری فرکانس از دقت بالایی برخوردار باشید، بهتر است ناحیه نمایش سیگنال را روی صفحه اسیلوسکوپ افزایش دهید؛ بزرگ‌تر کردن سیگنال به شما کمک می‌کند تا شکل موج‌ها را راحت‌تر و دقیق‌تر تحلیل و تفسیر کنید.

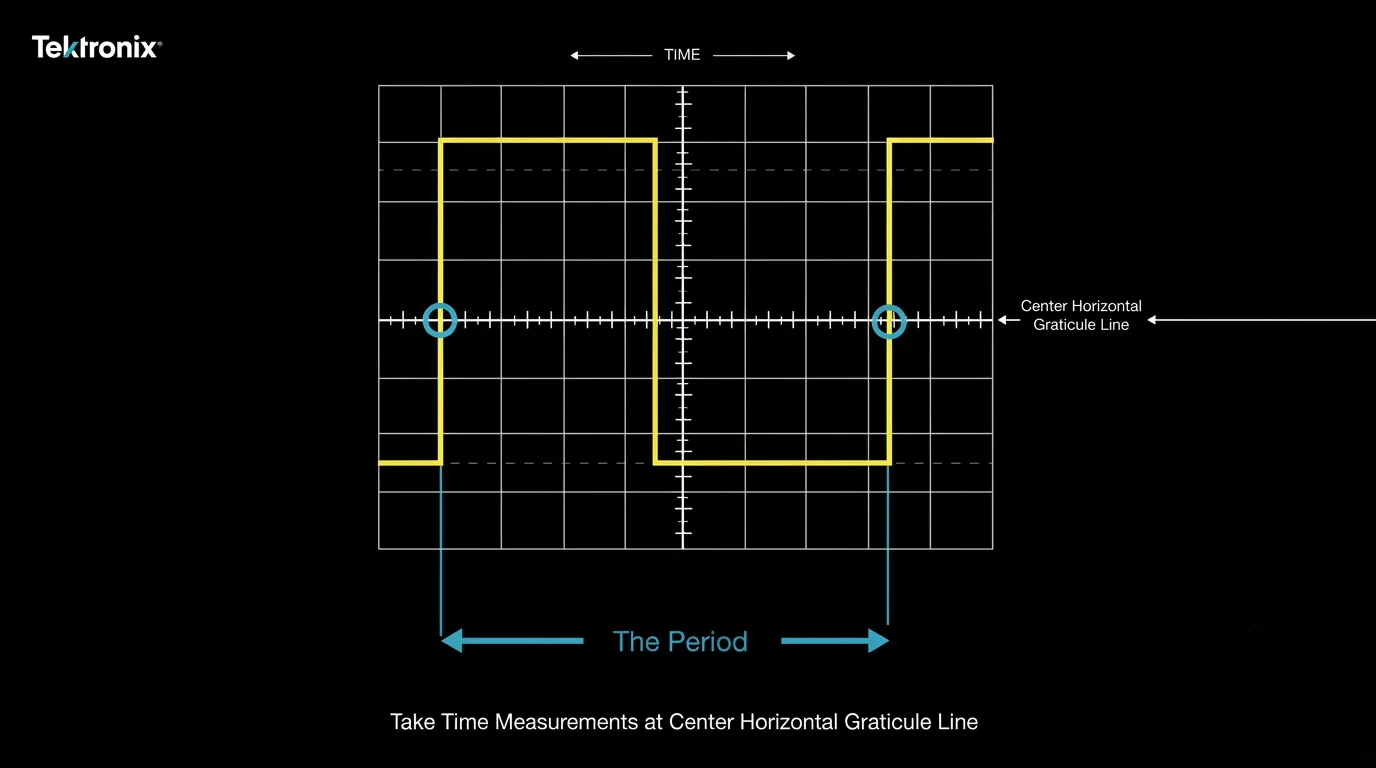

برای شروع، ابتدا باید زمان را با استفاده از مقیاس افقی دستگاه اندازه بگیرید. این کار با شمارش تعداد خانه‌ها (Divisions) در محور افقی، از یک انتهای موج تا انتهای دیگر آن (یک چرخه کامل) در جایی که خطوط شبکه مرکزی افقی را قطع می‌کند، انجام می‌شود. سپس باید تعداد این خانه‌های افقی را در مقدار تنظیم‌شده برای زمان بر قسمت (Time/Division) ضرب کنید تا دوره تناوب (Period) سیگنال به دست آید. به محض اینکه دوره تناوب را محاسبه کردید، می‌توانید محاسبه فرکانس را انجام دهید: عدد یک تقسیم بر دوره تناوب. از نظر ریاضی، این فرمول به این شکل بیان می‌شود:

فرکانس = ۱ / دوره تناوب

استفاده از اندازه‌گیری‌های خودکار فرکانس

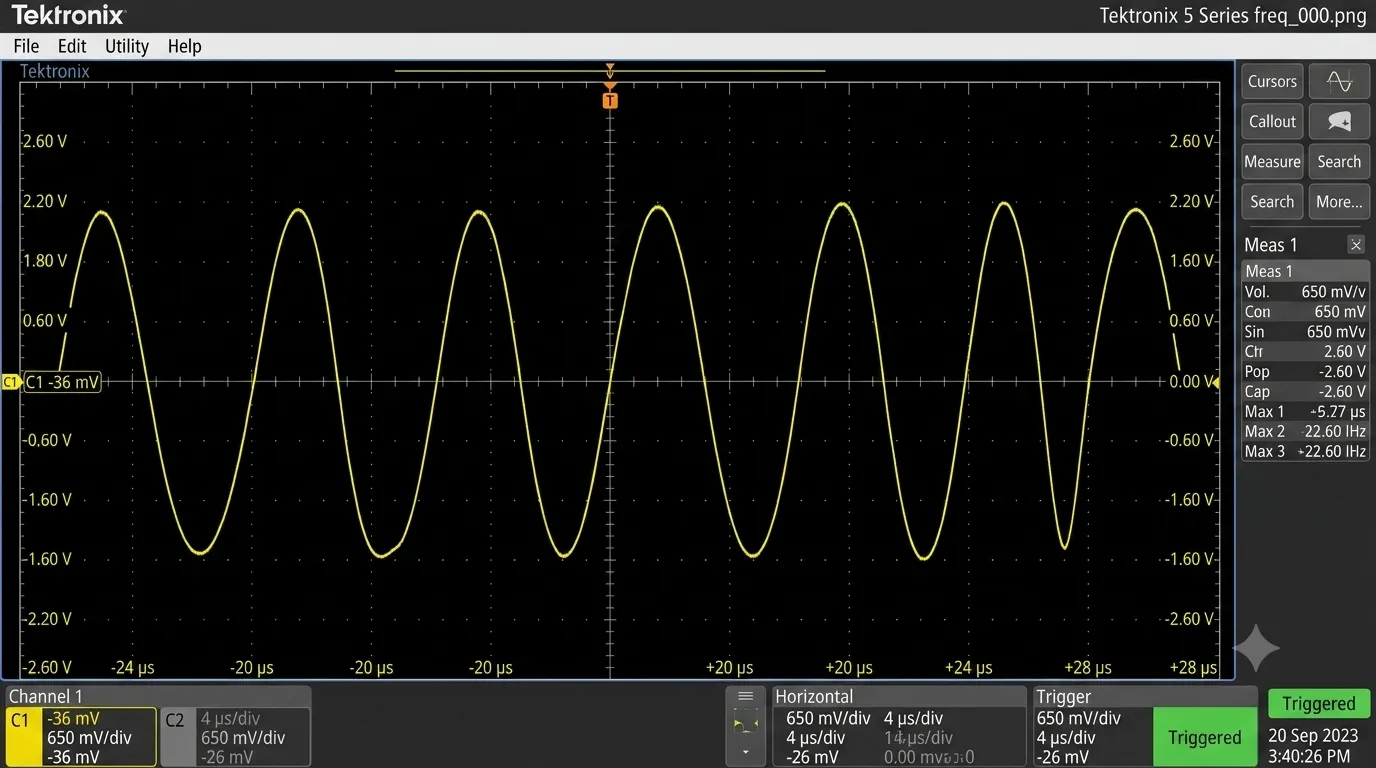

همان‌طور که پیش‌تر اشاره شد، اکثر اسیلوسکوپ‌های دیجیتال باکیفیت، اندازه‌گیری‌ها را به صورت کاملاً خودکار انجام می‌دهند؛ به این معنی که نیازی نیست شما محاسبات ریاضی را به صورت دستی انجام دهید. به عنوان مثال، در اسیلوسکوپ‌های برند Tektronix، می‌توانید اندازه‌گیری‌های زمانی را در بخش نشان‌گر measurements روی صفحه نمایش پیدا کنید. این قابلیت، یک خوانش دقیق و زنده از فرکانس به شما ارائه می‌دهد که بسته به سیگنالِ در حال انتقال، تغییر می‌کند.

همچنین شما می‌توانید به تمام داده‌های آماری سیگنال دسترسی داشته باشید. از این طریق می‌توانید انحراف معیار، میانگین، حداکثر و حداقلِ فرکانس را مشاهده کنید که به شما درک بسیار بهتری از نحوه واکنش و رفتار سیگنال می‌دهد.

مراحل اندازه‌گیری فرکانس با استفاده از اسیلوسکوپ

برای اندازه‌گیری فرکانس با استفاده از یک اسیلوسکوپ، کافی است مراحل زیر را دنبال کنید:

• متصل کردن سیگنال (Connect the Signal): ابتدا پراب ورودی اسیلوسکوپ خود را به منبع سیگنالی که قصد اندازه‌گیری آن را دارید، متصل کنید.
• تنظیم اسیلوسکوپ (Set Up the Oscilloscope): دستگاه را روشن کرده و تنظیمات پایه را انجام دهید. مقدار زمان بر قسمت (Time/Division) را روی عددی تنظیم کنید که متناسب با محدوده فرکانسی سیگنال شما باشد.
• انتخاب کوپلینگ AC (Select AC Coupling): برای داشتن یک اندازه‌گیری دقیق از فرکانس، کوپلینگ AC را روی کانالی که استفاده می‌کنید انتخاب نمایید. این کار باعث می‌شود هرگونه آفست DC (ولتاژ مستقیم) موجود در سیگنال حذف شود.
• تریگر کردن اسیلوسکوپ (Trigger the Oscilloscope): حالت تریگر را روی “Auto” یا “Normal” قرار دهید و سطح Trigger Level را به گونه‌ای تنظیم کنید که شکل موج‌ها روی صفحه نمایش کاملاً پایدار و ثابت شوند.
• اندازه‌گیری فرکانس (Measure the Frequency): تعداد چرخه‌های شکل موج را که در مدت زمان یک ثانیه روی صفحه نمایش ظاهر می‌شوند بشمارید؛ این مقدار در واقع همان فرکانس شماست (البته در اسیلوسکوپ‌های دیجیتال این مقدار به صورت خودکار روی صفحه نمایش داده می‌شود).

سوالات متداول درباره نحوه اندازه‌گیری فرکانس

آیا تنظیمات خاصی وجود دارد که هنگام اندازه‌گیری فرکانس با اسیلوسکوپ باید در نظر بگیرم؟

بله، حتماً مطمئن شوید که اسیلوسکوپ را روی تنظیمات زمان بر قسمت (Time/Division) مناسبی قرار داده‌اید تا شکل موج‌ها روی صفحه نمایش بیش از حد کشیده یا فشرده نشوند. همچنین باید محدوده ولتاژ و سطح تریگر مناسب را برای سیگنال خود انتخاب کنید.

اگر سیگنال پیچیده باشد یا نویز سیگنال داشته باشد چه کار کنیم؟

اگر سیگنال شما پیچیده است یا دارای نویز سیگنال می‌باشد، ممکن است برای به دست آوردن اندازه‌گیری‌های دقیقِ فرکانس، به استفاده از قابلیت‌های پیشرفته‌تری مانند ابزارهای تحلیل فرکانس یا فیلترهای دیجیتال در اسیلوسکوپ خود نیاز داشته باشید.

آیا می‌توانم فرکانس چندین سیگنال را به طور همزمان اندازه بگیرم؟

اکثر اسیلوسکوپ‌ها این امکان را به شما می‌دهند که فرکانس چندین سیگنال را با استفاده از کانال‌های مختلف (Multiple Channels) اندازه‌گیری کنید. شما می‌توانید بین کانال‌ها جابه‌جا شوید تا هر سیگنال را به طور جداگانه ارزیابی نمایید.

آیا اقدامات احتیاطی خاصی هنگام استفاده از اسیلوسکوپ برای اندازه‌گیری فرکانس وجود دارد؟

بله، در اینجا به برخی از مهم‌ترین اقدامات احتیاطی اشاره می‌کنیم:

• برای جلوگیری از خطر برق‌گرفتگی، از اتصال زمین (Grounding) مناسب و صحیح اطمینان حاصل کنید.
• از تنظیمات مناسب پراب استفاده کنید تا به درستی با ویژگی‌های سیگنال ورودی مطابقت داشته باشد.
• از اعمال بار اضافی (Overloading) به ورودی‌های اسیلوسکوپ خودداری کنید.
• هنگام اندازه‌گیری سیگنال‌های فرکانس بالا، حتماً بررسی کنید که با مشکلات الیاسینگ (Aliasing) یا تداخل فرکانسی مواجه نشوید.

معمولاً از چه واحدهایی برای اندازه‌گیری فرکانس استفاده می‌شود؟

فرکانس معمولاً با واحد هرتز (Hz) اندازه‌گیری می‌شود، اما در کاربردهای فرکانس بالا ممکن است با واحدهایی مانند کیلوهرتز (kHz) یا مگاهرتز (MHz) نیز روبه‌رو شوید.

آیا منابع یا راهنماهای بیشتری برای یادگیری اندازه‌گیری فرکانس با اسیلوسکوپ وجود دارد؟

بله، برای دسترسی به منابع جامع و راهنماهای کاربردی در این زمینه، می‌توانید به مرکز آموزش Tektronix Learning Center مراجعه کنید. این مرکز طیف گسترده‌ای از آموزش‌ها، مقالات و ویدئوها را ارائه می‌دهد که به طور ویژه برای کمک به شما در تسلط بر استفاده از اسیلوسکوپ و تکنیک‌های اندازه‌گیری فرکانس طراحی شده‌اند.

جمع‌بندی

اندازه‌گیری فرکانس با اسیلوسکوپ، چه در مدارهای آنالوگ ساده و چه در سیستم‌های پیچیده دیجیتال، مهارتی است که هر مهندس و تکنسین الکترونیکی در ایران باید به خوبی بر آن مسلط باشد. اگرچه پیشرفت فناوری و ظهور اسیلوسکوپ‌های دیجیتال، استخراج داده‌هایی مانند فرکانس، دوره تناوب و حذف نویز سیگنال را با فشردن تنها چند دکمه امکان‌پذیر کرده است، اما درک روش محاسبه دستی فرکانس از روی شبکه‌های محور افقی (Time/Division) ارزش بسیار بالایی دارد. این دانش به شما کمک می‌کند تا هنگام اتصال پراب به مدار، درک شهودی و عمیقی از سیگنال پیدا کنید و اگر روزی با تجهیزات قدیمی‌تر کار کردید یا با خطاهای محاسباتی دستگاه روبه‌رو شدید، بتوانید با اطمینان کامل روی مهارت‌های تحلیلی خود حساب کنید.
