راهنمای خرید کارت اسیلوسکوپ (PC-Based) | مزایا و معایب نسبت به مدل‌های رومیزی

تجهیز یک آزمایشگاه الکترونیک یا میز کار تعمیراتی، همیشه با یک چالش اساسی همراه است. مدیریت همزمان بودجه و فضای فیزیکی. دقیقاً در همین نقطه است که بسیاری از مهندسان هنگام خرید دستگاه‌های اندازه‌گیری، بر سر یک دوراهی مهم قرار می‌گیرند. آیا باید به سراغ مدل‌های مستقل و کلاسیک رفت، یا استفاده از سیستم‌های مبتنی بر کامپیوتر انتخاب هوشمندانه‌تری است؟ برای رسیدن به یک تصمیم قطعی و فنی، ابتدا باید ماهیت دقیق و معماری این محصولات مینیاتوری را بشناسیم.

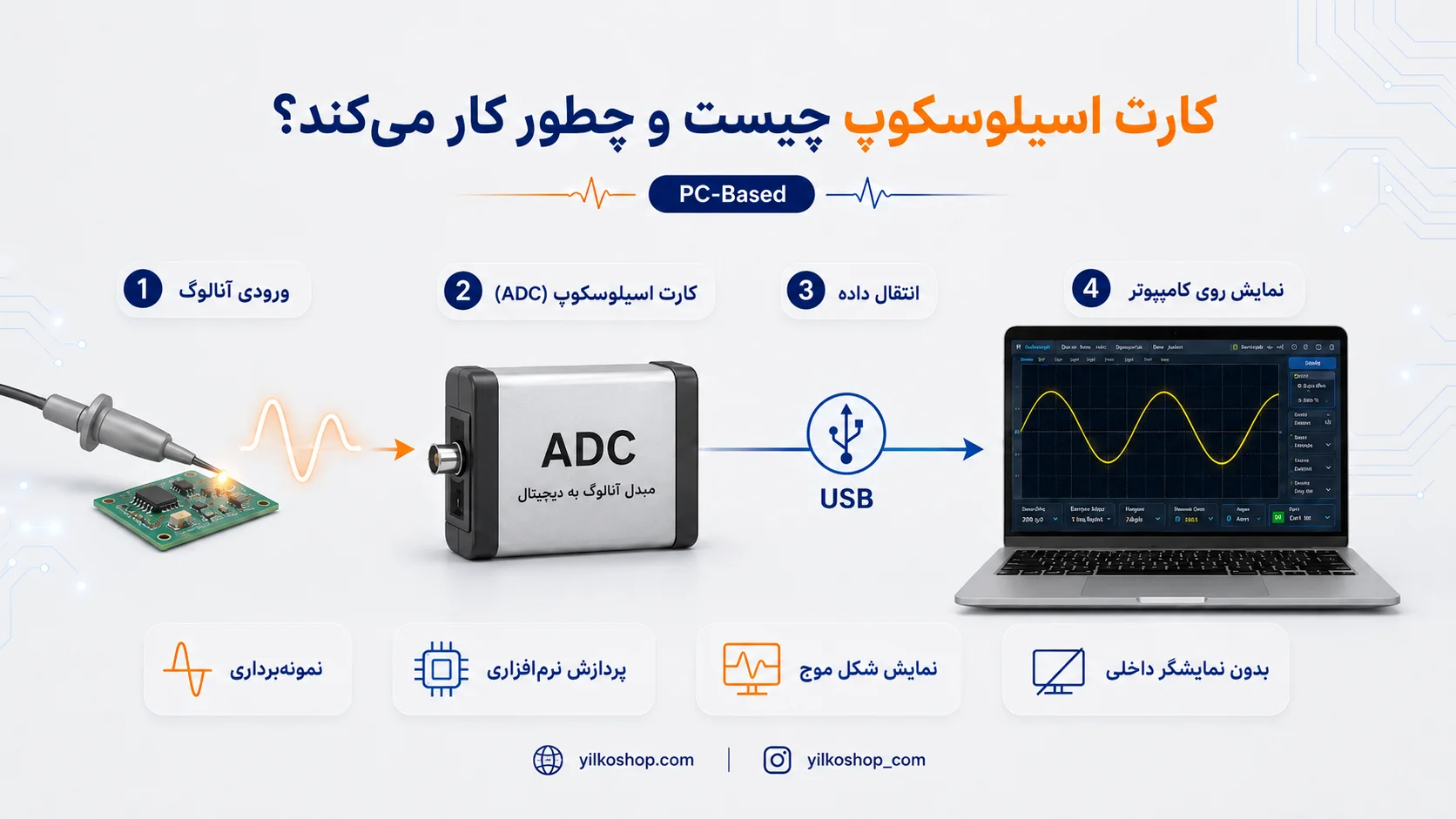

کارت اسیلوسکوپ چیست و دقیقاً چطور کار می‌کند؟

کارت اسیلوسکوپ (PC-Based) یک دستگاه اندازه‌گیری بدون نمایشگر است که صرفاً وظیفه نمونه‌برداری از سیگنال را بر عهده دارد. این دستگاه از طریق کابل ارتباطی به کامپیوتر متصل شده و تمام فرآیندهای پردازش، تحلیل و نمایش شکل‌موج را به نرم‌افزار و پردازنده سیستم شما می‌سپارد.

برای درک بهتر این عملکرد، باید بدانید که سازندگان ابزار دقیق در طراحی این محصولات یک مهندسی معکوس و مینیمال انجام داده‌اند. آن‌ها برای کاهش هزینه‌ها، قطعات فیزیکی حجیم مانند مانیتور، پنل کلیدها و منبع تغذیه داخلی را به طور کامل از ساختار دستگاه حذف کرده‌اند.

با حذف این بخش‌ها در یک کارت اسیلوسکوپ، آنچه درون این محفظه فلزی باقی می‌ماند صرفاً هسته اصلی نمونه‌برداری است. یعنی سیگنال آنالوگ پس از ورود به پراب، مستقیماً به بلوک مبدل آنالوگ به دیجیتال (ADC) می‌رسد و به داده‌های خام تبدیل می‌شود.

از اینجا به بعد، مسیر حرکت دیتا با مدل‌های رومیزی کاملاً متفاوت است. به جای اینکه سیگنال توسط تراشه‌های گران‌قیمتِ داخلی پردازش شود، این دیتای دیجیتال‌شده از طریق پورت USB مستقیماً به سمت لپ‌تاپ یا سیستم دسکتاپ شما جریان پیدا می‌کند.

در نهایت، نرم‌افزار اختصاصی نصب‌شده روی سیستم‌عامل شما وارد عمل شده و نقش مغز متفکر سیستم را بازی می‌کند. این نرم‌افزار با درگیر کردن پردازنده (CPU) کامپیوتر، محاسبات ریاضی را انجام داده و یک پنل کنترلی کامل را روی مانیتور شما شبیه‌سازی می‌کند.

چرا خرید کارت اسیلوسکوپ منطقی است؟ (بررسی مزایا)

خرید کارت اسیلوسکوپ به دلیل حذف فیزیکی قطعاتی مانند نمایشگر و منبع تغذیه، ارزش خرید بسیار بالایی دارد. مزایای اصلی این دستگاه شامل قیمت اقتصادی، ابعاد مینیاتوری و پرتابل بودن است؛ ضمن اینکه مانیتور کامپیوتر فضای گسترده‌تری را برای تحلیل دقیق سیگنال‌ها فراهم می‌کند.

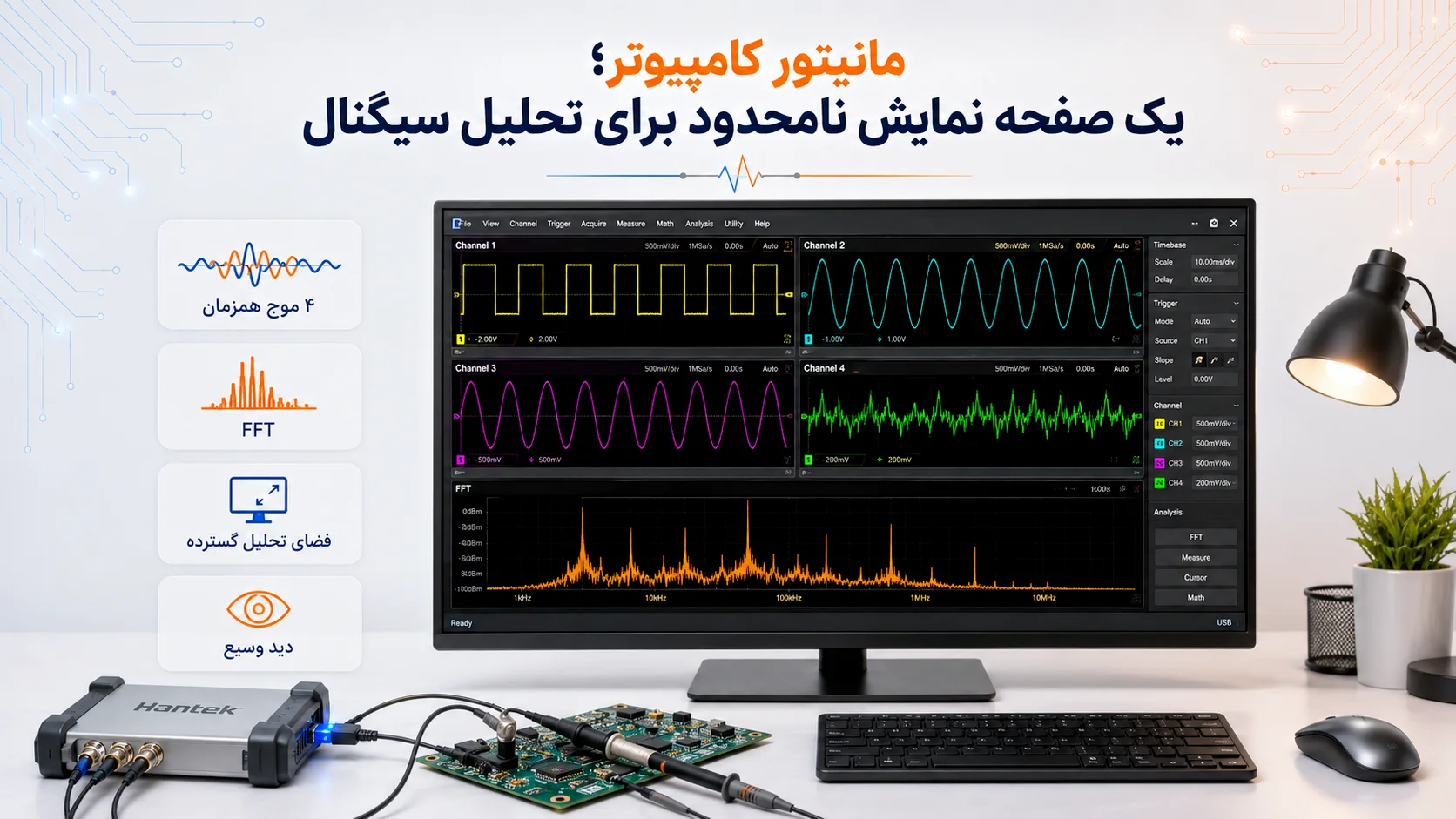

مانیتور کامپیوتر | یک صفحه نمایش نامحدود برای تحلیل سیگنال

یکی از بزرگترین محدودیت‌های مدل‌های رومیزی در رده‌های اقتصادی، رزولوشن پایین و ابعاد کوچک مانیتور آن‌هاست که بررسی طولانی‌مدت داده‌ها را خسته‌کننده می‌کند. اما وقتی از یک مدل PC-Based استفاده می‌کنید، تمام صفحه نمایش لپ‌تاپ شما تبدیل به رابط کاربری اصلی می‌شود.

این فضای دید گسترده به مهندس طراح اجازه می‌دهد تا پنجره‌های نرم‌افزاری متعددی را در کنار هم باز نگه دارد. در چنین شرایطی، زوم کردن روی بخش‌های خاص سیگنال و تشخیص نویزهای گذرا با وضوح بسیار بالاتری انجام می‌گیرد.

قیمت اسیلوسکوپ‌های PC-Based | اقتصادی و مقرون‌به‌صرفه

همان‌طور که در معماری این دستگاه‌ها بررسی کردیم، هزینه تولید به دلیل حذف بخش‌های سخت‌افزاری جانبی به شدت کاهش یافته است. این کاهش هزینه تولید، مستقیماً روی قیمت نهایی مصرف‌کننده تاثیر می‌گذارد و خرید آن را بسیار توجیه‌پذیر می‌کند. در واقع با بودجه‌ای که برای یک مدل رومیزی رده‌پایین در نظر گرفته‌اید، می‌توانید یک کارت با پهنای باند و نرخ نمونه‌برداری به مراتب بهتر تهیه کنید. برای درک بهتر این اختلاف هزینه، بررسی قیمت اسیلوسکوپ در فرم‌فکتورهای مختلف نشان می‌دهد که مدل‌های کامپیوتری اقتصادی‌ترین گزینه بازار هستند.

ابعاد کوچک و پرتابل بودن | یک آزمایشگاه در کیف لپ‌تاپ شما

حضور فیزیکی در سایت پروژه‌های صنعتی یا عیب‌یابی ماشین‌آلات خط تولید، نیازمند ابزارهایی است که به راحتی قابل جابه‌جایی باشند. حمل یک دستگاه رومیزی سنگین به همراه کابل برق در چنین محیط‌هایی اصلاً منطقی و ایمن به نظر نمی‌رسد.

در این موقعیت‌ها، فرم‌فکتور مینیاتوری این محصولات به شدت کارآمد ظاهر می‌شود و فضای بسیار کمی را در کیف لپ‌تاپ اشغال می‌کند. تنها با اتصال یک کابل USB و بدون نیاز به پریز برق مستقل، سیستم اندازه‌گیری شما در هر نقطه‌ای آماده نمونه‌برداری است.

معایب و محدودیت‌های کارت اسیلوسکوپ نسبت به مدل‌های رومیزی

بزرگترین نقطه ضعف کارت اسیلوسکوپ، وابستگی همیشگی آن به کامپیوتر است که برای کارگاه‌های شلوغ دردسرساز می‌شود. همچنین، احتمال بروز تاخیر (Lag) در نمایش سیگنال‌های فرکانس بالا و ریسک آسیب به پورت USB لپ‌تاپ به دلیل عدم ایزولاسیون کافی، از دیگر محدودیت‌های این دستگاه‌ها هستند.

وابستگی مطلق به سیستم کامپیوتری

با وجود تمام مزایایی که بررسی کردیم، این دستگاه‌ها به تنهایی هیچ کاربردی ندارند و همیشه نیازمند یک پردازنده و مانیتور خارجی هستند. این وابستگی دائمی به لپ‌تاپ یا کامپیوتر، در برخی محیط‌های صنعتی یا کارگاه‌های تعمیراتی شلوغ می‌تواند به یک چالش جدی تبدیل شود.

تصور کنید روی میز کارتان فضای کافی برای قرار دادن یک لپ‌تاپ ندارید یا احتمال پاشش روغن لحیم روی سیستم بالاست. در چنین شرایطی، انتخاب یک اسیلوسکوپ رومیزی که کاملاً مستقل عمل می‌کند و فضای کمتری از سطح میز را می‌گیرد، تصمیم ایمن‌تری خواهد بود.

علاوه بر این، در فرآیند تعمیرات سریع، راه‌اندازی سیستم‌عامل، اتصال کابل‌ها و اجرای نرم‌افزار، زمان زیادی را از شما می‌گیرد. این در حالی است که مدل‌های مستقل، تنها با فشردن دکمه پاور و در عرض چند ثانیه آماده نمونه‌برداری می‌شوند.

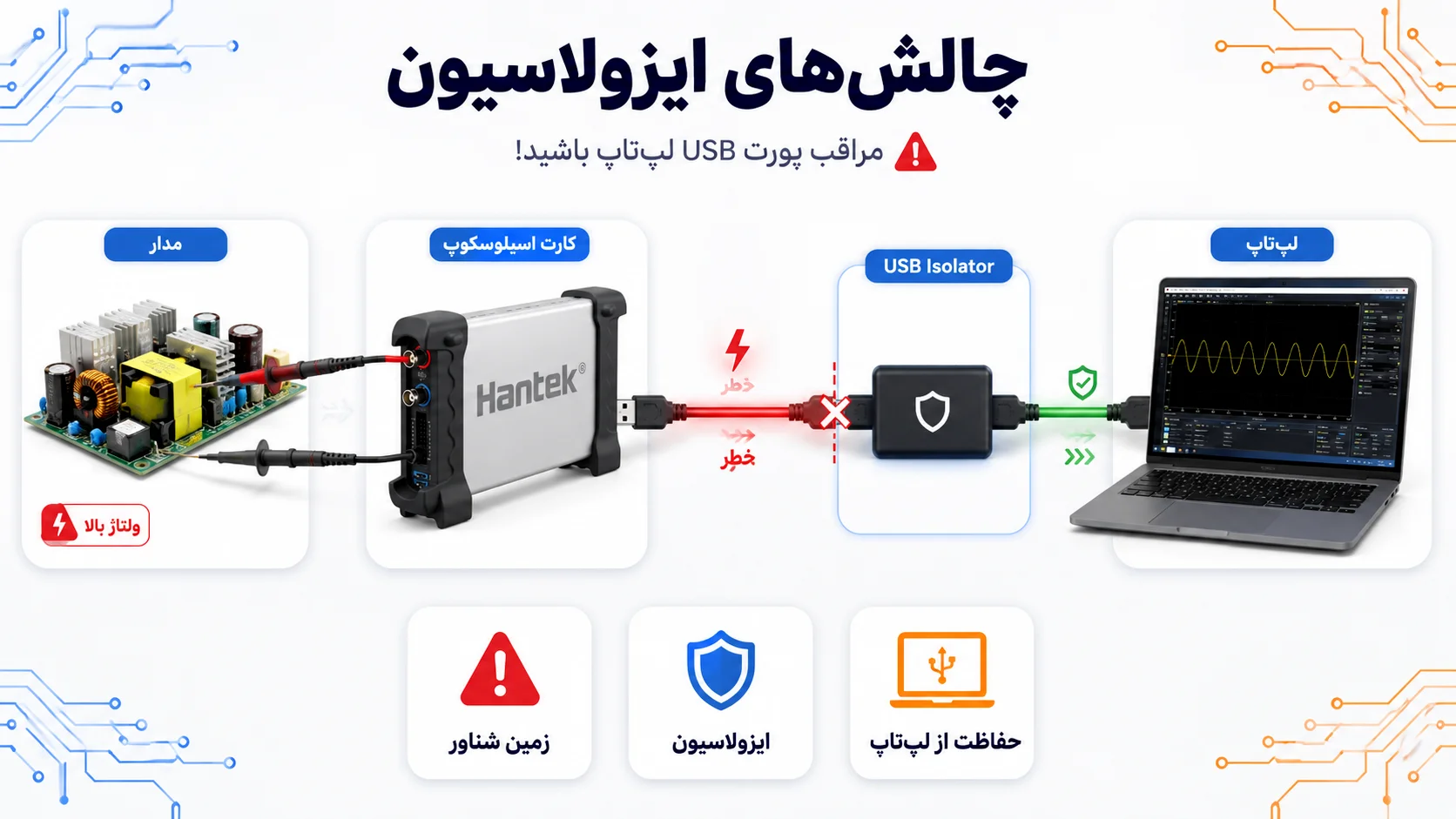

چالش‌های ایزولاسیون | مراقب پورت USB لپ‌تاپتان باشید!

یکی از مباحث بسیار حیاتی در کار با این محصولات، مسئله اتصال زمین (Ground) مشترک است که کمتر به آن توجه می‌شود. پورت USB لپ‌تاپ شما از نظر الکتریکی با پراب‌های دستگاه و در نهایت با مداری که در حال تست آن هستید، در ارتباط مستقیم است.

اگر در مدارهای قدرت یا منابع تغذیه سوئیچینگ اشتباهی رخ دهد و ولتاژی به اتصال زمین تزریق شود، فاجعه رخ می‌دهد. این ولتاژ مخرب بدون هیچ مانعی از طریق کابل ارتباطی، مستقیماً به مادربرد سیستم شما می‌رسد.

با ورود این ولتاژ بالا به مادربرد، در خوش‌بینانه‌ترین حالت کنترلر پورت USB می‌سوزد و از کار می‌افتد. اما در بیشتر مواقع، مدار تغذیه لپ‌تاپ، پردازنده و قطعات حساس روی برد دچار سوختگی شدید شده و سیستم شما برای همیشه خاموش می‌شود.

دلیل بروز این اتفاق، عدم وجود ایزولاسیون گالوانیک در بیشتر مدل‌های اقتصادی بازار است. ایزولاسیون گالوانیک در الکترونیک یعنی مسدود کردن کامل مسیر رسانای مستقیم (Direct Conduction Path) بین دو مدار؛ به طوری که هیچ جریان DC نتواند بین آن‌ها عبور کند.

در دستگاه‌های دارای این تکنولوژی، ارتباط الکتریکی مستقیم کاملاً قطع است. دیتا و سیگنال‌های نمونه‌برداری‌شده صرفاً از طریق واسطه‌هایی مثل اپتوکوپلر (نور) یا ترانسفورماتور (میدان مغناطیسی) به سمت پورت USB و کامپیوتر منتقل می‌شوند.

بنابراین اگر قصد دارید روی مدارهای ولتاژ بالا کار کنید، استفاده از محصولات بدون ایزولاسیون گالوانیک خطرناک است. در این شرایط، خرید یک ماژول ایزولاتور USB واسط الزامی است تا با قطع این مسیر رسانا، امنیت مادربرد شما را تضمین کند.

بررسی بهترین کارت‌های اسیلوسکوپ بازار (هانتک و اوون)

در بازار ایران، برندهای هانتک (Hantek) و اوون (Owon) پرچمداران تولید کارت‌های اسیلوسکوپ هستند. برند هانتک با ارائه سری 6000، سبد کاملی از تجهیزات را فراهم کرده است؛ به‌طوری‌که از یک دانشجو یا تعمیرکار تازه‌کار تا یک طراح ارشد سیستم‌های دیجیتال، می‌توانند دستگاه مناسب خود را در این خانواده پیدا کنند. در مقابل، اوون با پایداری نرم‌افزاری و طراحی اصولی، کیفیت ساخت بالایی را ارائه می‌دهد.

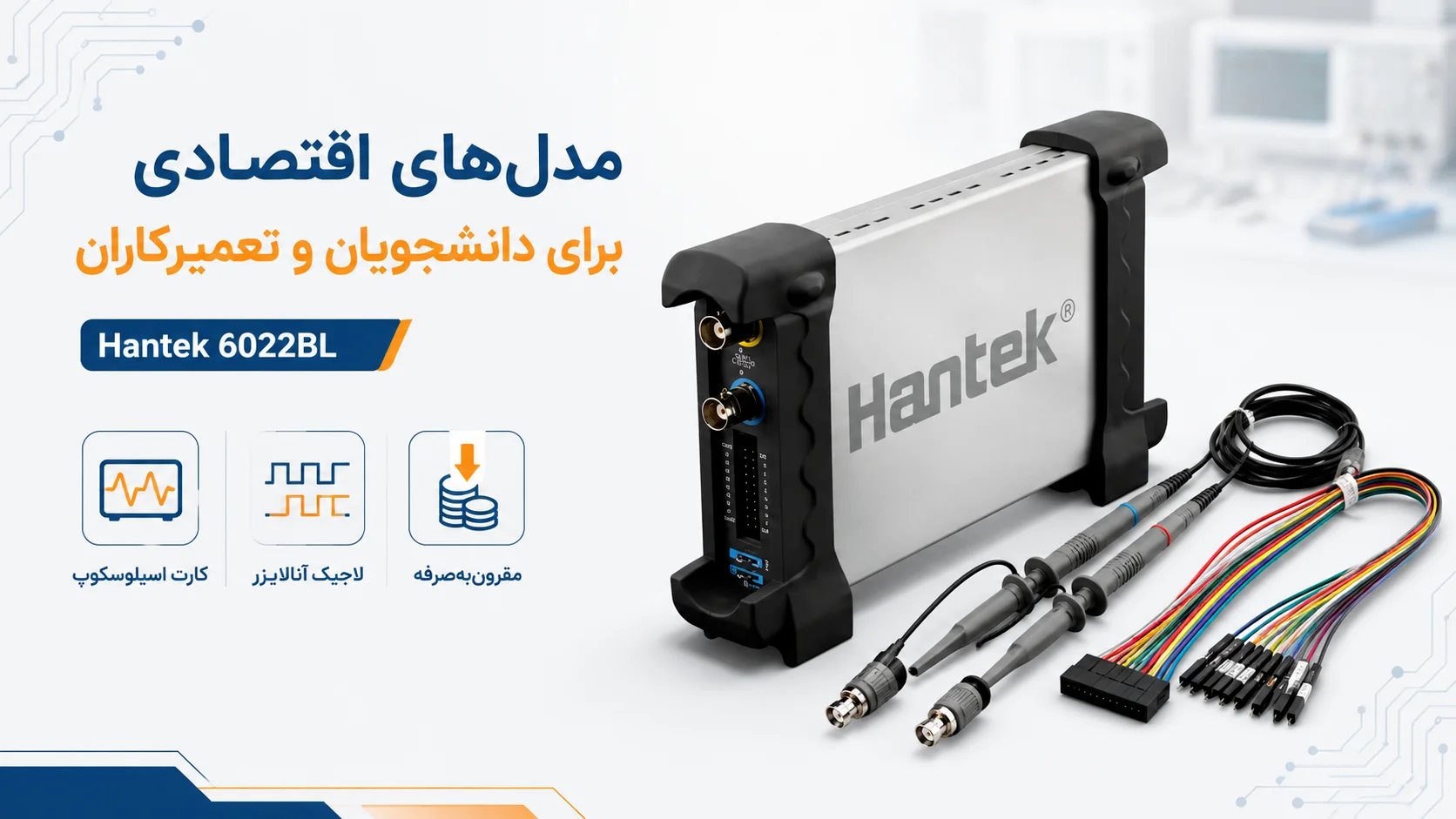

مدل‌های اقتصادی برای دانشجویان و تعمیرکاران

اگر بودجه محدودی دارید و تازه کار الکترونیک را شروع کرده‌اید، سری اقتصادی هانتک دقیقاً برای شما طراحی شده است. مدل محبوب کارت اسیلوسکوپ هانتک (HANTEK) 6022BE با پهنای باند ۲۰ مگاهرتز، یک انتخاب پایه و استاندارد برای عیب‌یابی مدارهای ساده است.

اما اگر در کنار تحلیل سیگنال‌های آنالوگ، با بردهای دیجیتال و میکروکنترلرها هم سروکار دارید، پیشنهاد ما کارت اسیلوسکوپ هانتک (HANTEK) 6022BL است. این مدل علاوه بر اسیلوسکوپ، یک لاجیک آنالایزر ۱۶ کاناله هم در اختیارتان می‌گذارد که ارزش خرید آن را دوچندان می‌کند.

در سطح کمی بالاتر، مدل دو کاناله کارت اسیلوسکوپ هانتک (HANTEK) 6052BE با پهنای باند ۵۰ مگاهرتز قرار دارد. این دستگاه با توجه به سرعت نمونه‌برداری بالاتر، برای متخصصانی که روی تعمیرات ایسیو (ECU) خودرو، درایورهای موتور و منابع تغذیه سوئیچینگ کار می‌کنند، گزینه بسیار منطقی‌تری محسوب می‌شود.

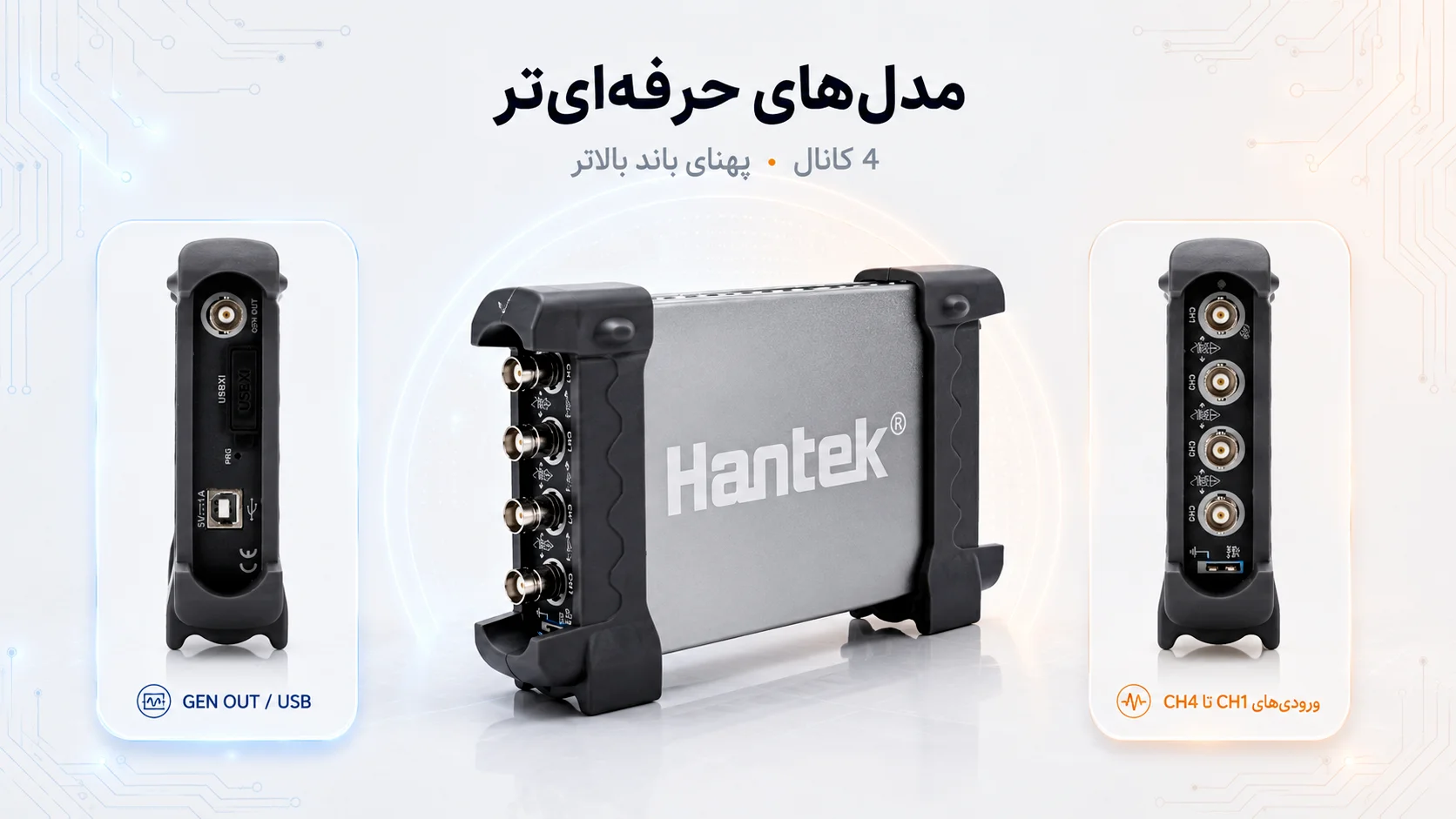

مدل‌های حرفه‌ای‌تر با پهنای باند و کانال‌های بیشتر

پروژه‌های پیچیده‌تر، ابزارهای قدرتمندتری می‌طلبند. اگر روی مدارهای چندبخشی کار می‌کنید، قطعا به دستگاه‌های ۴ کاناله هانتک مثل مدل کارت اسیلوسکوپ هانتک (HANTEK) 6074BE یا مدل پیشرفته‌تر آن یعنی کارت اسیلوسکوپ هانتک (HANTEK) 6074BD با ۷۰ مگاهرتز پهنای باند نیاز پیدا خواهید کرد.

تفاوت سری BD با BE و BC در برند هانتک این است که سری BD دارای فانکشن ژنراتور داخلی با توانایی ساخت سیگنال‌های دلخواه است. مثلاً با انتخاب کارت اسیلوسکوپ هانتک (HANTEK) 6104BD علاوه بر ۴ کانال ۱۰۰ مگاهرتزی، یک سیگنال ژنراتور هم روی میزتان خواهید داشت.

اگر به پهنای باند بسیار بالا برای فرکانس‌های رادیویی نیاز دارید، هانتک گزینه‌های سنگین‌تری هم دارد. مدل‌های کارت اسیلوسکوپ هانتک (HANTEK) 6204BD و قدرتمندترین عضو این سری یعنی کارت اسیلوسکوپ هانتک (HANTEK) 6254BD با پهنای باند ۲۵۰ مگاهرتز، تمام نیازهای یک آزمایشگاه پیشرفته را پوشش می‌دهند.

همچنین برای مهندسانی که فقط به یک اسیلوسکوپ ۴ کاناله ۱۰۰ مگاهرتز نیاز دارند و فانکشن ژنراتور به کارشان نمی‌آید، کارت اسیلوسکوپ هانتک (HANTEK) 6104BC یک انتخاب مقرون‌به‌صرفه و کاملاً هوشمندانه است.

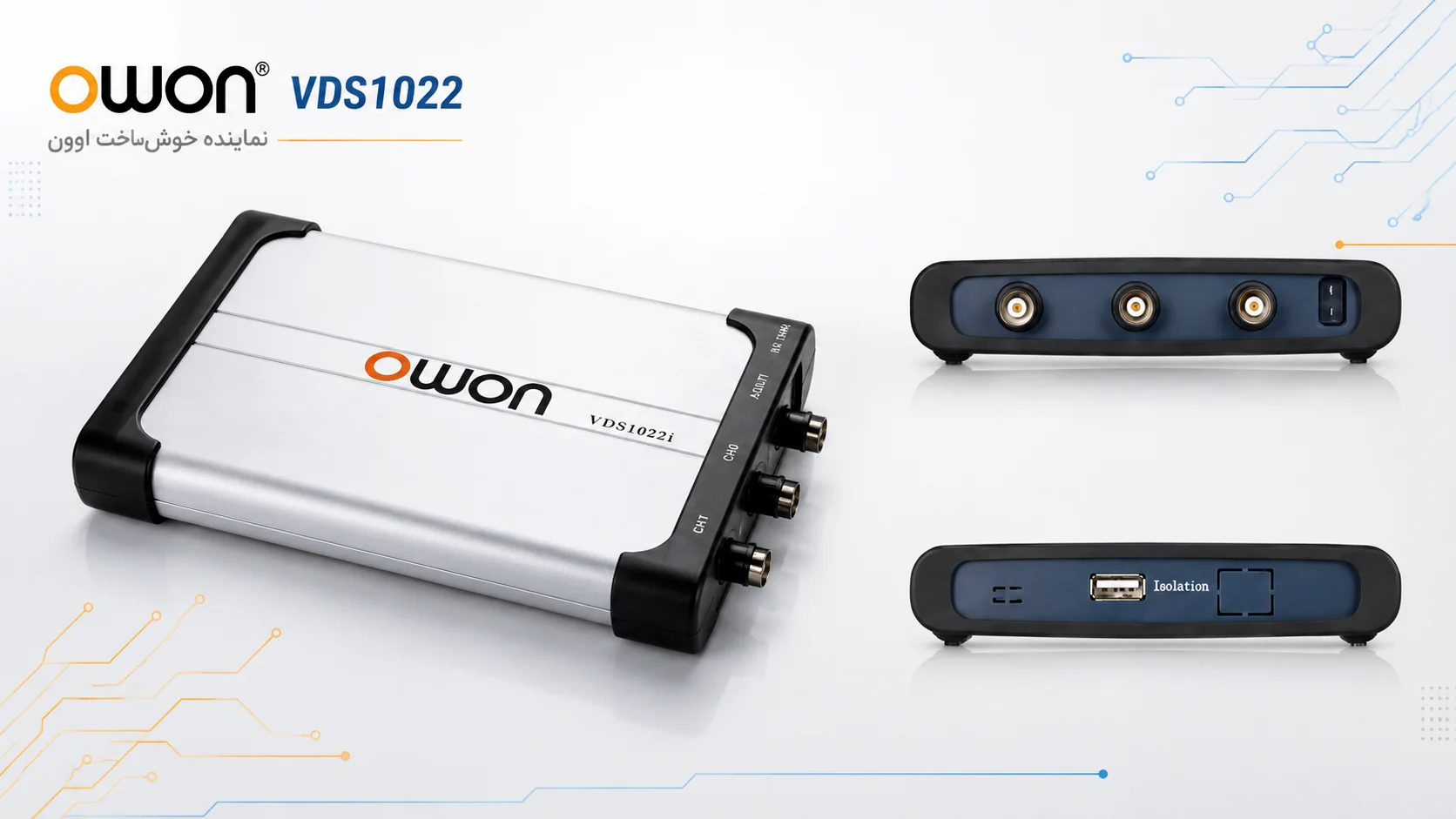

نماینده خوش‌ساخت اوون

برند اوون همیشه به کیفیت ساخت بالا و نرم‌افزارهای بدون باگ معروف بوده است. نماینده این برند در سبد محصولات ایلکوشاپ، کارت اسیلوسکوپ اوون (OWON) VDS1022 است که یک رقیب سرسخت برای مدل‌های هم‌رده هانتک به شمار می‌رود.

این مدل دو کاناله با پهنای باند ۲۵ مگاهرتز، شاید روی کاغذ مشابه رقبا باشد، اما پایداری نرم‌افزاری و طراحی مدار داخلی آن فوق‌العاده است. همچنین معماری آن به‌گونه‌ای است که ارتباط ایمن‌تری را با پورت USB سیستم شما برقرار می‌کند.

انتخاب نهایی | کارت اسیلوسکوپ یا مدل‌های رومیزی؟ (جدول مقایسه)

اگر مدام در حال جابه‌جایی هستید، بودجه محدودی دارید و به صفحه نمایش بزرگتری برای تحلیل سیگنال نیاز دارید، کارت اسیلوسکوپ بهترین انتخاب است. اما برای کارگاه‌های ثابت تعمیراتی و کار روی مدارهای پرخطر، مدل‌های مستقل رومیزی انتخاب ایمن‌تر و سریع‌تری خواهند بود.

برای اینکه تصمیم‌گیری نهایی برایتان راحت‌تر شود، تمام تفاوت‌های کلیدی این دو ساختار را در جدول زیر خلاصه کرده‌ایم تا بتوانید شرایط کارگاه خود را با آن‌ها تطبیق دهید.

ویژگی مورد بررسی	کارت اسیلوسکوپ (PC-Based)	اسیلوسکوپ رومیزی
ارزش خرید به نسبت قیمت	بسیار بالا (اقتصادی و مقرون‌به‌صرفه)	متوسط (هزینه بالاتر به دلیل سخت‌افزار جانبی)
قابلیت جابه‌جایی و پرتابل بودن	عالی (بسیار سبک و نیازمند فضای کم)	ضعیف (سنگین و نیازمند پریز برق مستقل)
سرعت راه‌اندازی برای عیب‌یابی	کند (نیازمند بوت ویندوز و اجرای نرم‌افزار)	بسیار سریع (آماده کار در عرض چند ثانیه)
ایمنی سیستم در ولتاژ بالا	نیازمند ایزولاتور واسط برای ایمنی مادربرد	ایمنی بالاتر (طراحی مستقل و ایزولاسیون داخلی)
فضای نمایشگر و رابط کاربری	نامحدود (بسته به ابعاد مانیتور کامپیوتر)	محدود (معمولاً مانیتورهای ۷ تا ۹ اینچی)

امیدواریم این بررسی تخصصی و کالبدشکافی فنی، دید روشنی از معماری این محصولات به شما داده باشد. انتخاب ابزار دقیق، یک سرمایه‌گذاری بلندمدت است و نیازی نیست همیشه گران‌ترین گزینه بازار را تهیه کنید؛ بلکه بهترین دستگاه، مدلی است که دقیقاً منطبق بر نوع پروژه‌های شما باشد.

اگر تصمیم خود را گرفته‌اید و قصد بررسی دقیق‌تر مشخصات فنی یا خرید اسیلوسکوپ را دارید، تیم پشتیبانی ایلکوشاپ برای ارائه مشاوره‌های تخصصی پیش از خرید در کنار شماست.

سوالات متداول

آیا برای استفاده از نرم‌افزار این دستگاه‌ها به اینترنت نیاز دارم؟

خیر. تمام فرآیندهای تحلیل و نمایش سیگنال به صورت کاملاً آفلاین انجام می‌شود. ارتباط دستگاه با سیستم شما صرفاً از طریق کابل ارتباطی است و نرم‌افزار نیازی به تبادل دیتای آنلاین ندارد.

آیا نرم‌افزار برندهای هانتک و اوون روی ویندوزهای جدید نصب می‌شود؟

بله، کمپانی‌های معتبری مثل هانتک و اوون به طور مستمر درایورهای خود را به‌روزرسانی می‌کنند. این نرم‌افزارها بدون باگ روی ویندوزهای ۱۰ و ۱۱ (نسخه‌های ۳۲ و ۶۴ بیتی) اجرا می‌شوند.

آیا می‌توانم با این کارت‌ها، ولتاژ برق شهری (۲۲۰ ولت) را اندازه بگیرم؟

انجام این کار بدون استفاده از «پراب دیفرانسیل ایزوله» و «ماژول ایزولاتور USB» به شدت خطرناک است. اتصال مستقیم پراب معمولی به برق شهر، به دلیل نبود ایزولاسیون گالوانیک، باعث سوختن قطعی مادربرد لپ‌تاپ شما خواهد شد.
