اعداد در مولتی‌متر چه می‌گویند؟ درک مفاهیم حیاتی True RMS، Counts و Accuracy

وقتی کاتالوگ تجهیزات ابزار دقیق را ورق می‌زنید، انبوهی از اعداد و اصطلاحات تخصصی ممکن است شما را برای انتخاب دستگاه مناسب سردرگم کند.

بسیاری از تکنسین‌ها هنگام بررسی محصولات ایلکوشاپ می‌پرسند که چرا دو دستگاه با ظاهر و امکانات مشابه، اختلاف قیمت چشمگیری با هم دارند؟ پاسخ این سوال دقیقاً در همین اعداد پنهان است.

پارامترهایی مثل کانت و درصد خطا، مستقیماً روی دقت نهایی کار شما تاثیر می‌گذارند و تفاوت یک عیب‌یابی موفق با یک خطای محاسباتی پرهزینه را رقم می‌زنند.

در این مقاله قرار است مفاهیم پیچیده‌ای مثل کانت و True RMS را از زبان کاتالوگ‌ها خارج کنیم و کاربرد واقعی آن‌ها را مستقیماً روی میز کار بسنجیم.

مفهوم Counts (کانت) | مرز بین یک ابزار دقیق و یک دستگاه معمولی

کانت (Counts) در مولتی‌متر نشان‌دهنده بالاترین عددی است که صفحه نمایش می‌تواند قبل از تغییر رنج نشان دهد. هرچه مقدار کانت دستگاه بالاتر باشد، رزولوشن و توانایی آن در نمایش جزئیات اعشاری بیشتر بوده و دقت شما را در تحلیل پارامترهای ظریف مدار افزایش می‌دهد.

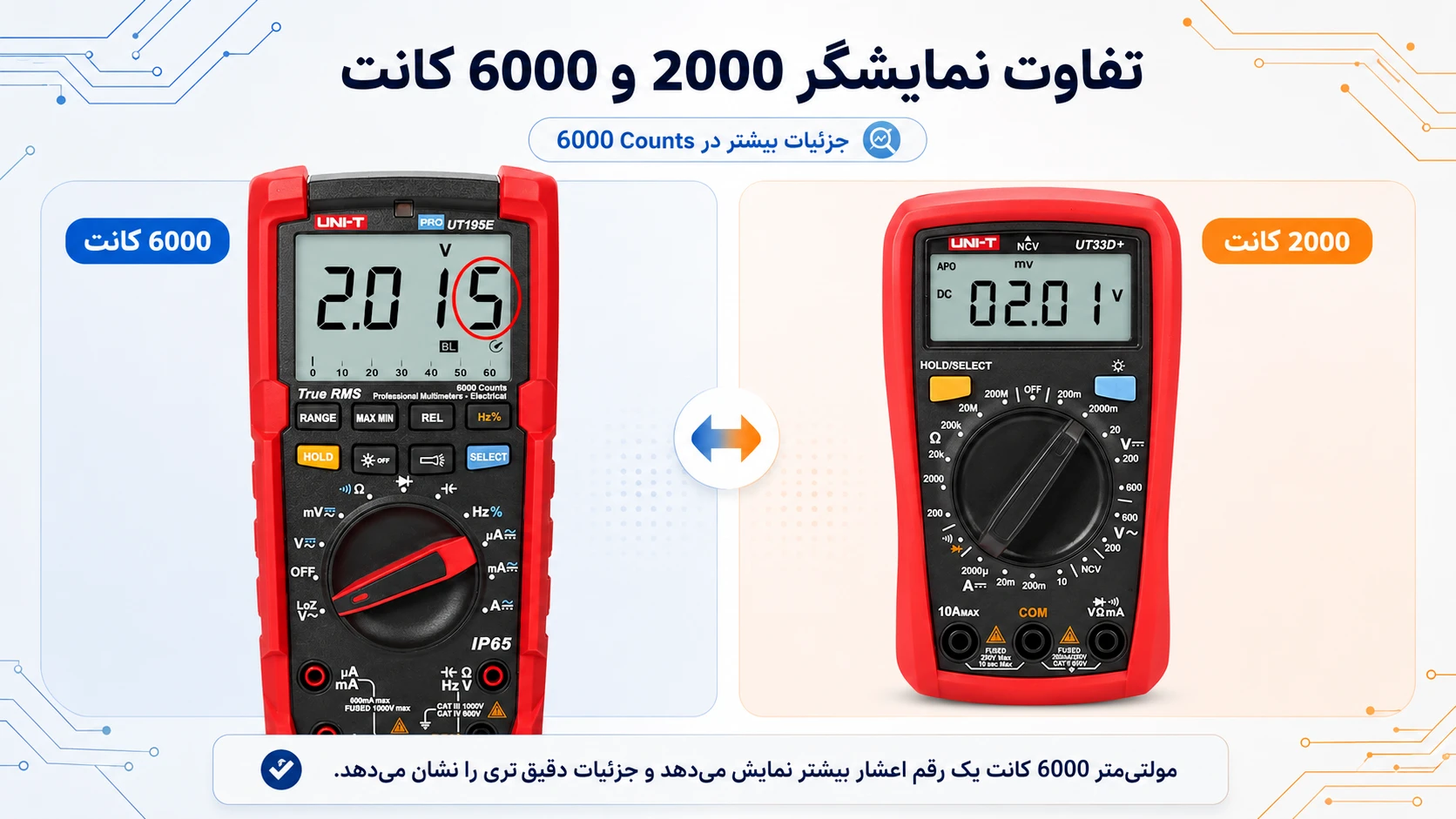

تفاوت نمایشگر 2000 با 6000 کانت در پروژه‌های واقعی

در گذشته، رزولوشن نمایشگرها را با اصطلاحاتی مثل «سه و نیم رقمی» بیان می‌کردند. امروزه برای درک دقیق‌تر این توانایی، از مفهوم کانت استفاده می‌شود که معیار بسیار شفاف‌تری برای مهندسان است.

برای درک بهتر این مفهوم، بیایید یک مثال عملی روی میز کار را بررسی کنیم. فرض کنید می‌خواهیم ولتاژ یک سنسور یا مسیر تغذیه حساس را که حدود ۱.۹۹ ولت است، اندازه بگیریم.

یک دستگاه ۲۰۰۰ کانت (که نهایتاً می‌تواند اعداد ۰ تا ۱۹۹۹ را نشان دهد)، بالاترین رزولوشن خود را به کار می‌گیرد. این دستگاه عدد را با سه رقم اعشار به صورت ۱.۹۹۹ ولت ثبت می‌کند.

حالا اگر ولتاژ فقط کمی بالا برود و به ۲.۰۱ ولت برسد، دستگاه ۲۰۰۰ کانت مجبور است رنج اعشار خود را عوض کند. در این حالت، نمایشگر عدد را به صورت ۰۲.۰۱ نشان می‌دهد.

همان‌طور که می‌بینید، با تغییر رنج دستگاه، یک رقم اعشار مهم از روی صفحه نمایش حذف می‌شود. پنهان شدن این رقم برای تعمیرکاران قطعات حساس SMD به این معنی است که دیگر قادر به تشخیص افت ولتاژهای بسیار کوچک نخواهند بود.

در نتیجه، بخشی از اطلاعات حیاتی مدار که برای یک عیب‌یابی دقیق و اصولی به آن نیاز دارید، به سادگی از دید شما پنهان می‌ماند.

اما یک دستگاه ۶۰۰۰ کانت تا رسیدن به عدد ۵۹۹۹، همچنان بالاترین جزئیات را حفظ می‌کند. یعنی ولتاژ را با همان سه رقم اعشار (مثلا ۲.۰۱۵ ولت) نمایش می‌دهد.

این حفظ رزولوشن فقط محدود به ولتاژ نیست؛ در تست مقاومت‌های پایین یا اندازه‌گیری جریان‌های نشتی میکروآمپری هم این جزئیات بسیار راهگشا هستند.

آیا رزولوشن (کانت) بالا به معنای دقت بیشتر است؟

یکی از اشتباهات رایج هنگام خرید، یکی دانستن مفهوم رزولوشن کانت با دقت دستگاه است. این دو پارامتر در ابزار دقیق کاملاً با هم تفاوت دارند.

کانت فقط به شما می‌گوید دستگاه تا چند رقم اعشار را روی صفحه نمایش می‌دهد. اما دقت (Accuracy) نشان می‌دهد که این عدد نمایش داده شده چقدر به واقعیت نزدیک است.

شما ممکن است دستگاهی با ۶۰۰۰ کانت داشته باشید که به دلیل کیفیت پایین قطعات داخلی، عدد ۲.۰۱۵ ولت را با خطای زیادی نشان دهد و در واقعیت ولتاژ مدار چیز دیگری باشد.

بنابراین، کانت بالا زمانی ارزشمند است که با مدار داخلی باکیفیت و درصد خطای پایین همراه شود. برندهای معتبر این تعادل را به خوبی در دستگاه‌های خود رعایت می‌کنند.

خوشبختانه امروزه برای دسترسی به کانت بالا، همیشه نیازی به بودجه‌های سنگین ندارید و برندهای اقتصادی نیز پیشرفت‌های چشمگیری داشته‌اند.

با بررسی صفحه مولتی‌متر زویی متوجه می‌شوید که این برند مدل‌های اقتصادی جذابی با رزولوشن ۹۹۹۹ کانت روانه بازار کرده است که نیازهای کارگاهی را کاملاً پوشش می‌دهد.

تکنولوژی True RMS | چالش خطای محاسباتی در محیط‌های صنعتی

دستگاه‌های True RMS (مقدار موثر واقعی) برای اندازه‌گیری دقیق ولتاژ و جریان متناوب (AC) در مدارهای دارای بارهای غیرخطی طراحی شده‌اند. برخلاف مدل‌های معمولی، این تکنولوژی شکل‌موج‌های اعوجاج‌یافته توسط اینورترها و درایورهای صنعتی را با کمترین درصد خطا محاسبه می‌کند.

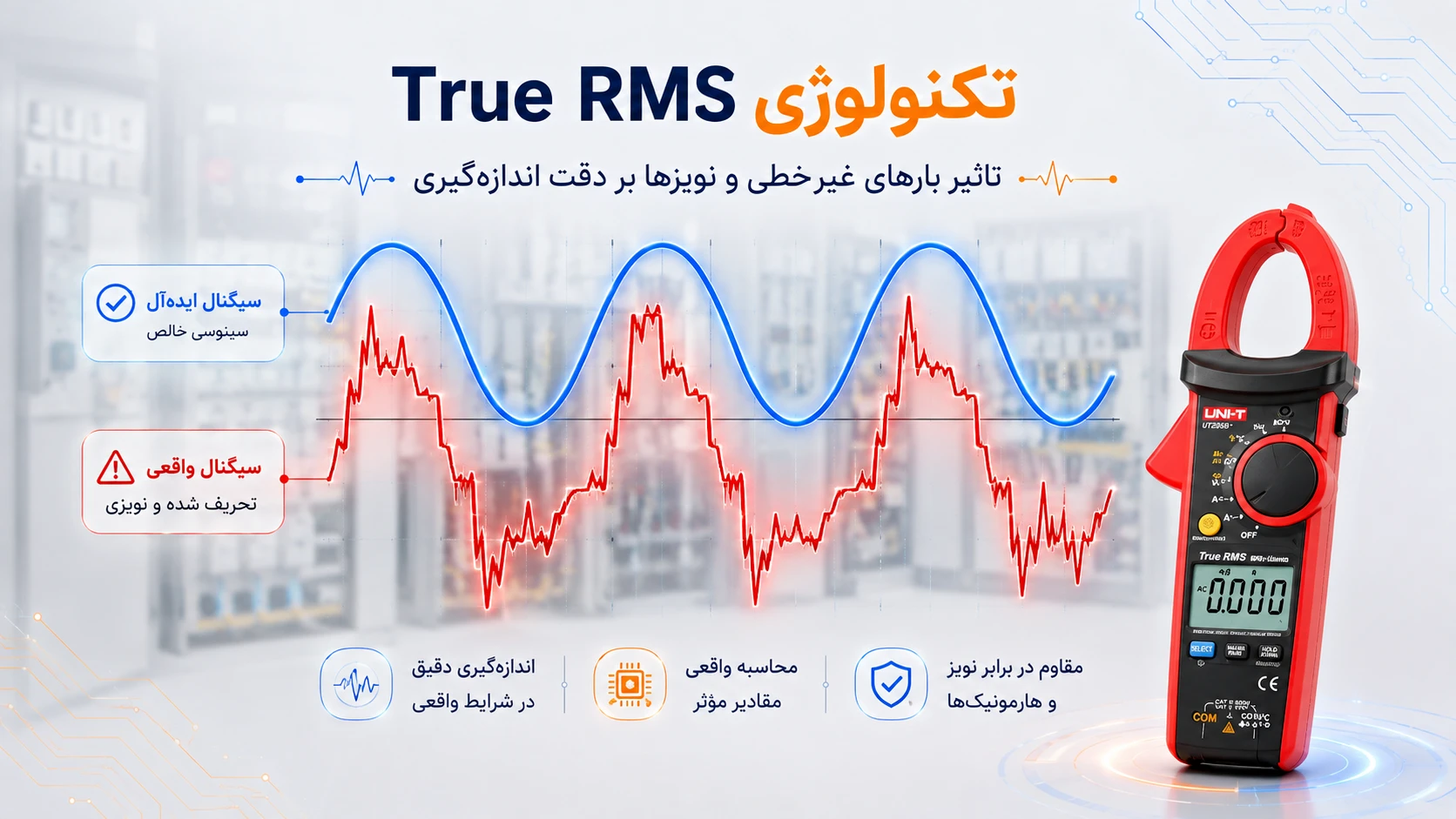

تاثیر بارهای غیرخطی و نویزها بر دقت اندازه‌گیری

اساس کار مولتی‌مترهای معمولی (Average Responding) بر این فرض ریاضی بنا شده است که برق متناوب شبکه، همیشه یک موج سینوسی کامل و بی‌نقص است. به همین دلیل، مدار داخلی و سیستم محاسباتی این دستگاه‌ها صرفاً برای اندازه‌گیری دقیق امواج ایده‌آل کالیبره شده‌اند.

این دستگاه‌های استاندارد، میانگین شکل موج را محاسبه کرده و آن را در یک ضریب ثابت ضرب می‌کنند. تا زمانی که در حال تست یک المنت حرارتی ساده یا تجهیزات خطی (مثل لامپ‌های رشته‌ای) هستید، این محاسبات کاملاً درست و قابل اتکا است.

اما در تاسیسات صنعتی و کارگاه‌های مدرن، شکل موج‌ها دیگر یکپارچه و منظم نیستند. حضور درایورهای فرکانس متغیر (VFD)، سیستم‌های UPS، منابع تغذیه سوئیچینگ و حتی لامپ‌های LED باعث تغییرات شدید در رفتار شبکه می‌شود.

این تجهیزات که به آن‌ها بارهای غیرخطی می‌گویند، جریان را به صورت یکنواخت و پیوسته مصرف نمی‌کنند؛ بلکه با ایجاد پالس‌های جریانی نامنظم و هارمونیک‌های مزاحم، شکل موج سینوسی را دچار اعوجاج و تخریب می‌کنند.

اگر این موج‌های تغییریافته و پر از نویز را با یک دستگاه معمولی اندازه بگیرید، عدد نمایش داده شده روی صفحه می‌تواند تا ۴۰ درصد کمتر یا ۱۰ درصد بیشتر از مقدار واقعی باشد.

یک خطای محاسباتی در این سطح هنگام بررسی جریان موتورهای سه‌فاز، به راحتی می‌تواند باعث سوختن تجهیزات گران‌قیمت شبکه یا عدم تشخیص به‌موقع اضافه‌بار شود.

در اینجا تکنولوژی True RMS ارزش مهندسی خود را نشان می‌دهد. پردازنده‌های این دستگاه‌ها به جای یک محاسبه میانگین ساده، از فرمول‌های پیشرفته برای نمونه‌برداری پیوسته از تمام نقاط موج (حتی بخش‌های نویزی) استفاده می‌کنند.

در نتیجه، فارغ از اینکه موج سینوسی، مربعی یا پر از هارمونیک‌های مزاحم باشد، دستگاه دقیقاً همان مقدار موثر و واقعی را روی نمایشگر به شما نشان می‌دهد.

به همین دلیل است که برای عیب‌یابی اصولی تابلوهای برق، استفاده از یک مولتی‌متر کلمپی مجهز به تکنولوژی True RMS دیگر یک قابلیت جانبی محسوب نمی‌شود، بلکه یک الزام مهندسی و قطعی برای جلوگیری از خسارات سنگین است.

پارامتر دقت (Accuracy) | تحلیل فنی درصدهای خطای دستگاه

دقت (Accuracy) در مولتی‌متر نشان‌دهنده میزان نزدیک بودن عدد نمایش داده شده به مقدار واقعی و فیزیکی مدار است. این پارامتر معمولاً با یک درصد خطا و تعداد ارقام متغیر (Digits) مشخص می‌شود و ارتباط مستقیمی با کیفیت قطعات داخلی و قیمت نهایی دستگاه دارد.

چگونه میزان خطای پایه را بر اساس کاتالوگ محاسبه کنیم؟

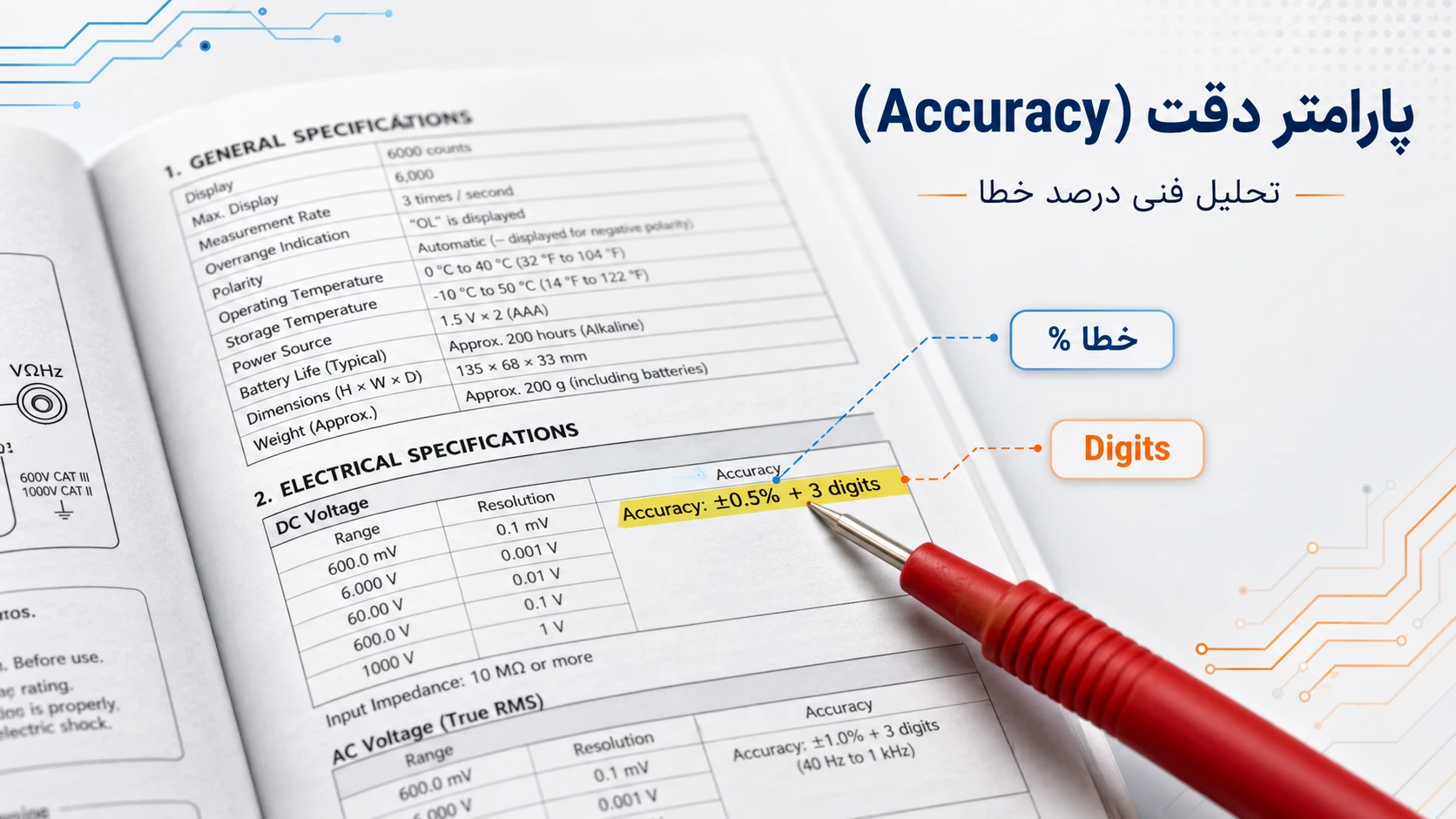

وقتی به دفترچه راهنمای تجهیزات ابزار دقیق نگاه می‌کنید، پارامتر دقت معمولاً با عبارتی شبیه به ±(0.5% + 3) نوشته شده است. این فرمول ترکیبی، در واقع شناسنامه فنی دستگاه شما برای تضمین کیفیت اندازه‌گیری است.

بخش اول این عبارت (مثلاً 0.5%)، خطای درصدی نسبت به عدد خوانده شده (Reading) است. یعنی اگر ولتاژ واقعی مدار ۱۰۰ ولت باشد، دستگاه شما بر اساس این تلورانس مجاز است عددی بین ۹۹.۵ تا ۱۰۰.۵ ولت را نشان دهد.

بخش دوم فرمول (عبارت 3+)، خطای ناشی از نوسان کم‌ارزش‌ترین رقم نمایشگر (LSD) را مشخص می‌کند. این یعنی فارغ از خطای درصدی، عددِ آخرین رقم سمت راستِ اعشار می‌تواند تا ۳ واحد نوسان داشته باشد.

ترکیب این دو خطا، بازه نهایی و واقعی دقت دستگاه شما را تعیین می‌کند. درک این فرمول به شما کمک می‌کند تا انتظارات واقع‌بینانه‌ای از ابزار روی میز کارتان داشته باشید.

این سطح از وسواس در محاسبات برای یک تعمیرکار بردهای حساس که با ولتاژهای میکرو و میلی‌ولت کار می‌کند، کاملاً حیاتی است. اما برای تکنسین برق ساختمان که ولتاژ ۲۲۰ ولت شبکه را چک می‌کند، چند دهم ولت اختلاف هیچ تاثیری در نتیجه کار ندارد. به همین دلیل است که همیشه به مهندسان یادآوری می‌کنیم که در بررسی قیمت مولتی‌متر، شما در واقع هزینه کاهش تلورانس خطا و کالیبراسیون دقیق‌تر قطعات را می‌پردازید. خرید دستگاهی با دقت آزمایشگاهی برای مصارف عمومی و سیم‌کشی ساختمان، توجیه فنی ندارد و صرفاً هدر دادن بودجه است.

کدام ترکیب از این پارامترها برای میز کار شما بهینه‌تر است؟

انتخاب ترکیب مناسب از کانت، قابلیت True RMS و درصد خطای مجاز، مستقیماً به حوزه فعالیت شما بستگی دارد. تعمیرکاران بردهای حساس به کانت بالا و دقت عالی نیاز دارند، در حالی که برای برق‌کاران صنعتی، قابلیت True RMS مهم‌ترین اولویت است.

برای اینکه درگیر اعداد و ارقام کاتالوگ‌ها نشوید، بهترین راه بررسی نیازهای واقعی هر تخصص است. جدول زیر به شما نشان می‌دهد که بودجه خود را دقیقاً باید روی کدام پارامتر سرمایه‌گذاری کنید تا بالاترین بازدهی را داشته باشید.

برای مثال، اگر نیازمند یک ابزار کارگاهی باثبات و شناخته‌شده برای عیب‌یابی بردهای الکترونیکی هستید، بررسی صفحه مولتی‌متر ویکتور VC97 با ۳۹۹۹ کانت و دقت مطلوب، نشان می‌دهد که چرا این دستگاه سال‌هاست بدون تحمیل هزینه‌های اضافی، انتخاب اول تکنسین‌هاست.

جمع‌بندی مشاوره‌ای

خرید ابزار دقیق نیازمند شناخت درست از محیط کار است و نباید صرفاً بر اساس اعداد بالای کاتالوگ‌ها انجام شود. پرداخت هزینه برای امکانات پیچیده‌ای که هرگز در پروژه‌های شما استفاده نمی‌شوند، تنها بودجه کارگاه را هدر می‌دهد. پیش از انتخاب نهایی، نوع بردهایی که تعمیر می‌کنید، سطح نویز محیط کار و حساسیت قطعات را بسنجید. رسالت ما در مسیر فروش مولتی‌متر در ایلکوشاپ، ارائه مشاوره‌های شفاف است تا دستگاهی را تهیه کنید که با کمترین خطای ممکن، سال‌ها عصای دست شما باشد.

سوالات متداول

آیا برای تعمیرات موبایل و لپ‌تاپ به قابلیت True RMS نیاز داریم؟

خرید دستگاه True RMS برای این شاخه کاری توجیهی ندارد. در تعمیرات بردهای الکترونیکی معمولاً با ولتاژ مستقیم (DC) سروکار دارید، در حالی که این تکنولوژی مختص اندازه‌گیری دقیق جریان و ولتاژ متناوب (AC) در محیط‌های پرنویز است.

آیا درصد خطای (Accuracy) درج‌شده در کاتالوگ، برای همیشه ثابت می‌ماند؟

خیر؛ قطعات الکترونیکی داخلی مولتی‌متر به مرور زمان، بر اثر نوسانات دمایی محیط کار و استفاده مداوم دچار استهلاک می‌شوند. به همین دلیل، ابزارهای دقیق برای حفظ درصد خطای اولیه خود و جلوگیری از محاسبات اشتباه، به کالیبراسیون دوره‌ای نیاز دارند.

چرا دو دستگاه با کانت برابر، اختلاف قیمت زیادی دارند؟

قیمت نهایی مستقیماً تحت تاثیر پارامتر Accuracy (کیفیت قطعات داخلی و کالیبراسیون)، سرعت پردازنده و استانداردهای ایمنی (CAT) است. کانت برابر به هیچ وجه تضمین‌کننده دقت یکسان در اندازه‌گیری نیست.
