اسیلوسکوپ دقیقاً چه چیزی را اندازه‌گیری می‌کند؟

ورود به دنیای مهندسی برق و الکترونیک، چه در آزمایشگاه‌های دانشگاه‌های ایران و چه در محیط‌های صنعتی و تعمیرات، همواره با ابزاری گره خورده است که همچون چشمانی تیزبین به ما کمک می‌کند تا دنیای نامرئی سیگنال‌ها را به چشم ببینیم، اسیلوسکوپ. برای یک مهندس، هیچ‌چیز هیجان‌انگیزتر از مشاهده رفتار واقعی یک مدار روی صفحه نمایش این دستگاه نیست. در این مقاله آموزشی، به شکلی جامع و کاربردی بررسی می‌کنیم که این ابزار حیاتی دقیقاً چیست، چه کمیت‌هایی را اندازه‌گیری می‌کند و چگونه می‌تواند در پروژه‌های مختلف راهگشای ما باشد.

اسیلوسکوپ چیست و چه چیزی را اندازه‌گیری می‌کند؟

اکثر محصولات مصرفی شامل مدارها یا قطعات الکترونیکی هستند و در طول فرآیند طراحی این محصولات، از اسیلوسکوپ برای تست این قطعات استفاده می‌شود. اما اسیلوسکوپ دقیقاً چیست و چه کاربردی دارد؟
اسیلوسکوپ، که در گذشته با نام اسیلونگار (و در محیط‌های غیررسمی با نام اسکوپ) شناخته می‌شد، ابزاری است که سیگنال‌های الکتریکی را به صورت گرافیکی نمایش داده و نشان می‌دهد که این سیگنال‌ها در طول زمان چگونه تغییر می‌کنند. مهندسان از اسیلوسکوپ‌ها برای اندازه‌گیری پدیده‌های الکتریکی و تست، تایید صحت عملکرد و عیب‌یابی سریع طراحی‌های مداری خود استفاده می‌کنند.
عملکرد اصلی یک اسکوپ، اندازه‌گیری امواج ولتاژ است. این امواج روی یک نمودار نمایش داده می‌شوند که می‌تواند اطلاعات بسیار مفیدی درباره یک سیگنال به شما بدهد، از جمله:

• مقادیر زمان و ولتاژ یک سیگنال.
• فرکانس یک سیگنال نوسانی.
• «بخش‌های متحرک» یک مدار که توسط سیگنال نمایندگی می‌شوند.
• میزان وقوع یک بخش خاص از سیگنال در مقایسه با سایر بخش‌ها.
• بررسی این موضوع که آیا یک قطعه معیوب در مدار، باعث اعوجاج (تغییر شکل) سیگنال شده است یا خیر.
• اینکه چه مقدار از یک سیگنال از نوع جریان مستقیم (DC) یا جریان متناوب (AC) است.
• چه مقدار از سیگنال شامل نویز سیگنال است و آیا این نویز در طول زمان تغییر می‌کند یا خیر.

در پایه‌ای‌ترین سطح، نموداری که روی یک اسیلوسکوپ نمایش داده می‌شود نشان می‌دهد که سیگنال چگونه در طول زمان تغییر می‌کند؛ به طوری که ولتاژ به صورت عمودی روی محور Y (محور عرض‌ها) و زمان به صورت افقی روی محور X (محور طول‌ها) ترسیم می‌شود.

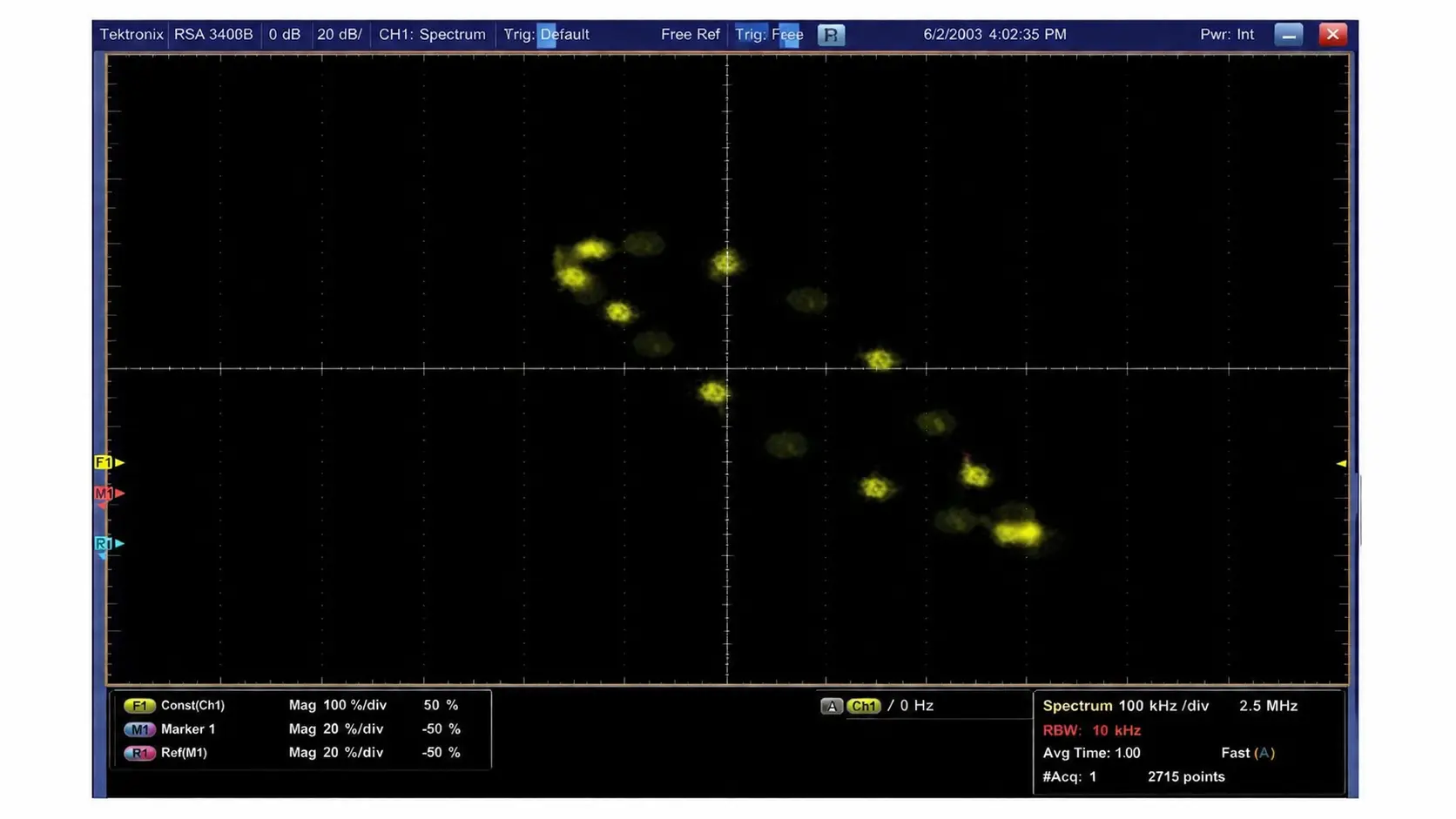

شدت یا روشنایی سیگنال روی نمایشگر اسیلوسکوپ، گاهی اوقات تحت عنوان محور Z شناخته می‌شود. در اسیلوسکوپ‌های فسفر دیجیتال (DPO)، این محور Z می‌تواند به وسیله درجه‌بندی رنگی روی صفحه نمایش نشان داده شود.

اسیلوسکوپ چه کمیت‌های دیگری را اندازه‌گیری می‌کند؟

اگرچه اسیلوسکوپ‌ها در درجه اول برای اندازه‌گیری ولتاژ طراحی شده‌اند، اما دستگاه‌هایی بسیار همه‌کاره هستند که می‌توانند برای تشخیص و اندازه‌گیری طیف متنوعی از سیگنال‌های دیگر نیز به کار روند، از جمله:

جریان (Current)

راه‌های مختلفی برای استفاده از اسیلوسکوپ جهت اندازه‌گیری جریان وجود دارد؛ یکی از این روش‌ها، اندازه‌گیری افت ولتاژ در دو سر یک مقاومت شنت (Shunt Resistor) است. روش دیگر که بسیار ساده‌تر است، استفاده از یک پراب مخصوص جریان می‌باشد.

صدا (Sound)

اندازه‌گیری و بررسی صدا از طریق اسیلوسکوپ کاملاً امکان‌پذیر است. برای این کار شما به یک ترنسدیوسر (مبدلی برای تبدیل سیگنال صوتی به ولتاژ) نیاز دارید که آن را به یکی از کانال‌های اسیلوسکوپ متصل کنید. سپس می‌توانید سیگنال را به صورت یک ولتاژ متناظر در برابر زمان روی صفحه مشاهده نمایید.

ظرفیت خازنی (Capacitance)

با وجود اینکه اسیلوسکوپ به طور مستقیم اندازه ظرفیت خازنی را به شما نمی‌دهد، اما می‌توان از آن برای اندازه‌گیری ثابت زمانی (Time Constant) استفاده کرد. با داشتن این مقدار و به کمک یک سیگنال ژنراتور دلخواه (Arbitrary Function Generator)، می‌توانید ظرفیت خازنی واقعی یک سیستم یا قطعه الکتریکی را محاسبه کنید.

ولتاژ مستقیم (DC Voltage)

بیشتر اسیلوسکوپ‌های مدرن این امکان را فراهم می‌کنند که ولتاژ DC را به صورت خودکار اندازه بگیرید. با این حال، همیشه این قابلیت وجود دارد که آن را به صورت دستی محاسبه کنید؛ کافیست تعداد شبکه‌های عمودی (خانه‌های روی صفحه) را شمرده و در مقدار تنظیم‌شده برای «ولت بر قسمت» (Volts/Division) ضرب کنید.

فرکانس (Frequency)

دقیقاً مشابه با ولتاژ DC، اکثر اسیلوسکوپ‌های امروزی فرکانس را نیز به طور اتوماتیک اندازه‌گیری می‌کنند. اما محاسبه دستی فرکانس نیز ساده است؛ با محاسبه دوره تناوب سیگنال (با استفاده از کرسرهای دستگاه یا شمارش شبکه‌های افقی) و تقسیم عدد ۱ بر دوره تناوب، فرکانس به دست می‌آید.

اندوکتانس (Inductance)

اگر در کارگاه خود به دستگاه LCR متر دسترسی ندارید، نگران نباشید! می‌توانید اندوکتانس (ضریب خودالقایی سلف) را با استفاده از یک اسیلوسکوپ و یک فانکشن ژنراتور اندازه‌گیری کنید. این یک اندازه‌گیری نسبتاً ساده است که معمولاً حاشیه خطایی حدود ۳ تا ۵ درصد به همراه خواهد داشت.

یافتن اسیلوسکوپ مناسب برای کاربرد شما

همه اسیلوسکوپ‌ها مشابه هم ساخته نمی‌شوند. بنابراین، پیش از تصمیم‌گیری برای سرمایه‌گذاری و خرید، بسیار مهم است که نیازمندی‌های پروژه‌تان و نوع اسیلوسکوپی را که می‌تواند دقیق‌ترین و کارآمدترین اندازه‌گیری‌ها را به شما ارائه دهد، به خوبی درک کنید.

هنگام انتخاب اسیلوسکوپ باید عوامل متعددی را مد نظر قرار دهید، از جمله: پهنای باند (Bandwidth)، زمان صعود (Rise Time)، نرخ نمونه‌برداری (Sample Rate)، تراکم کانال‌ها و پراب‌های سازگار با دستگاه. بررسی دقیق این پارامترها به شما کمک می‌کند تا دستگاهی متناسب با کاربرد مد نظرتان تهیه کنید.

جمع‌بندی

تسلط بر ابزارهایی مانند اسیلوسکوپ، یکی از پایه‌ای‌ترین و در عین حال حیاتی‌ترین مهارت‌ها برای هر مهندس برق، تکنسین تجهیزات پزشکی، تعمیرکار و دانشجوی الکترونیک در ایران است. همان‌طور که در این مقاله بررسی کردیم، اسیلوسکوپ‌ها به هیچ وجه محدود به خوانش ولتاژ نیستند و با استفاده هوشمندانه از تجهیزات جانبی مانند پراب‌های تخصصی یا فانکشن ژنراتورها، می‌توانند جریان، فرکانس، ظرفیت خازنی و حتی رفتارهای صوتی را برای ما تحلیل کنند. شناخت قابلیت‌های گسترده این دستگاه به شما کمک می‌کند تا در پروژه‌های تحقیقاتی، عیب‌یابی بردهای پیچیده و توسعه سیستم‌های الکترونیکی، سریع‌تر و دقیق‌تر عمل کرده و در نهایت تجهیزات آزمایشگاهی خود را با دیدی باز و حرفه‌ای انتخاب کنید. اگر قصد دارید تجهیزات آزمایشگاهی و کارگاهی خود را تکمیل کنید، برای بررسی دقیق مشخصات فنی، مقایسه قیمت‌ها و خرید انواع اسیلوسکوپ از برترین برندهای جهانی، همین حالا به فروشگاه اینترنتی ایلکوشاپ مراجعه کنید و از مشاوره تخصصی ما بهره‌مند شوید.
