راهنمای انتخاب و خرید اسیلوسکوپ برای تعمیرات موبایل

چرا برای تعمیر موبایل، مولتی‌متر کافی نیست؟ (کاربرد اصلی اسیلوسکوپ)

مولتی‌متر تنها میانگین ولتاژ DC را می‌خواند و در برابر نوسانات سریع کور است. اما اسیلوسکوپ با رسم دقیق دامنه بر حسب زمان، نویزهای تغذیه (Ripple)، افت ولتاژهای ناگهانی (Drop) و دیتای پروتکل‌های I2C و SPI را نمایش می‌دهد تا قطعه معیوب بی‌واسطه پیدا شود.

خیلی از تعمیرکاران موبایل کارشان را با یک مولتی‌متر خوب شروع می‌کنند. تا زمانی که مشکل برد، یک اتصال کوتاه یا قطعی مسیر باشد، تست بوق یا ولتاژگیری جواب می‌دهد.

اما وقتی با یک گوشی خاموش، جریان‌کشی صفر، یا ری‌استارت‌های روی لوگو مواجه می‌شوید، ولتاژگیری ساده شما را به بن‌بست می‌رساند. شما روی سلفِ مدار تغذیه ولتاژ ۱.۸ ولت را می‌خوانید، اما آی‌سی همچنان کار نمی‌کند.

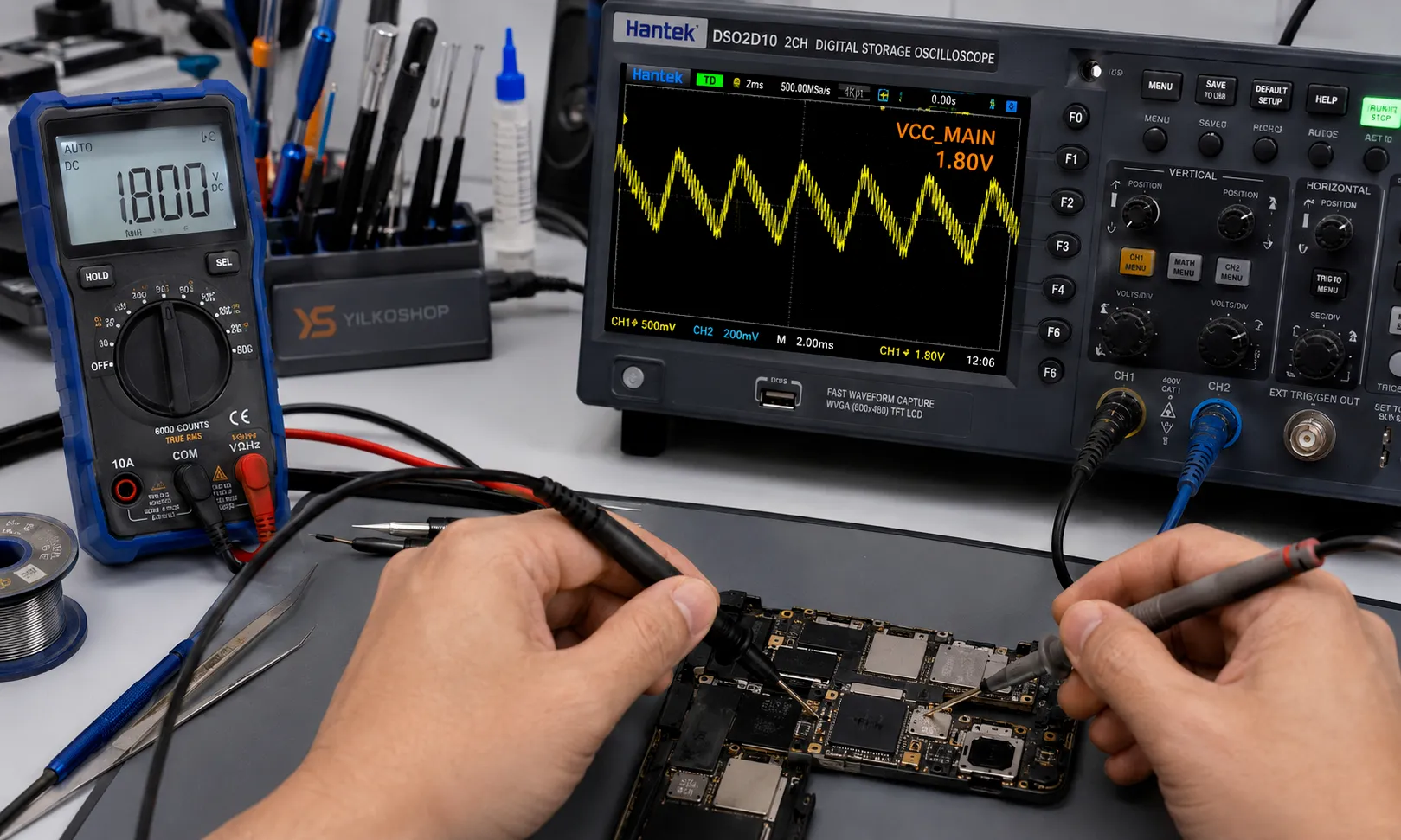

دلیل این اتفاق این است که مولتی‌متر افت ولتاژهای میلی‌ثانیه‌ای یا نویزهای شدید روی خطوط حساس VCC_MAIN را فیلتر می‌کند. اسیلوسکوپ دقیقاً شکلِ موجِ دندانه‌اره‌ایِ این نویز را روی صفحه می‌آورد تا بفهمید مشکل از فیلتراسیون تغذیه است.

چالش بعدی، خطوط ارتباطی مثل پروتکل I2C است. لاین‌های SDA و SCL توسط مقاومت‌های Pull-up روی ۱.۸ ولت نگه داشته می‌شوند.

وقتی پراب مولتی‌متر را روی این پایه‌ها می‌گذارید، عدد ۱.۸ ولت را می‌بینید و تصور می‌کنید مسیر سالم است. در حالی که ممکن است آی‌سی فرستنده کاملاً سوخته باشد.

با اسیلوسکوپ، شما پالس‌های مربعی صفر و یک را به‌وضوح می‌بینید و متوجه می‌شوید که آیا پردازنده اصلاً دستور فعال‌سازی را به آی‌سی شارژ می‌فرستد یا خیر.

۳ پارامتر حیاتی در خرید اسیلوسکوپ تعمیرات موبایل

برای تعمیرات تخصصی موبایل، به پهنای باند حداقل ۱۰۰ مگاهرتز (جهت نمایش دقیق هارمونیک‌های سیگنال دیجیتال)، نرخ نمونه‌برداری ۱ گیگاسمپل بر ثانیه (برای جلوگیری از خطای Aliasing) و عمق حافظه بالا جهت رکورد کردن و زوم روی افت ولتاژهای لحظه‌ای هنگام بوت شدن نیاز دارید.

پهنای باند (Bandwidth)؛ چرا ۱۰۰ مگاهرتز کافی است؟

سیگنال‌های روی برد موبایل سینوسی نیستند؛ بلکه پالس‌های دیجیتال مربعی‌اند. بر اساس اصول تحلیل فوریه، یک موج مربعی از بی‌نهایت هارمونیک تشکیل شده است.

کریستال اصلی در بردهای موبایل معمولاً ۲۶ مگاهرتز است. برای دیدن یک موج مربعی بی‌نقص، ایده‌آل این است که تا هارمونیک پنجم (یعنی ۱۳۰ مگاهرتز) را دریافت کنیم. اما در بحث تعمیرات، ما طراح مدار نیستیم. یک اسیلوسکوپ ۱۰۰ مگاهرتزی، هارمونیک سوم را کاملاً عبور داده و هارمونیک پنجم را با کمی تضعیف نشان می‌دهد. این یعنی لبه‌های سیگنال کمی گردتر دیده می‌شوند، اما برای تشخیص سلامت کریستال کاملاً کفایت می‌کند و نیازی به پرداخت هزینه‌های سنگین برای خرید مدل‌های ۲۰۰ مگاهرتزی ندارید.

نرخ نمونه‌برداری (Sample Rate) و شکار گلیچ‌ها

نرخ نمونه‌برداری تعیین می‌کند که مبدل آنالوگ به دیجیتال در هر ثانیه چند نقطه از سیگنال را ثبت می‌کند. برای تعمیرات موبایل، این عدد باید حداقل 1GSa/s باشد.

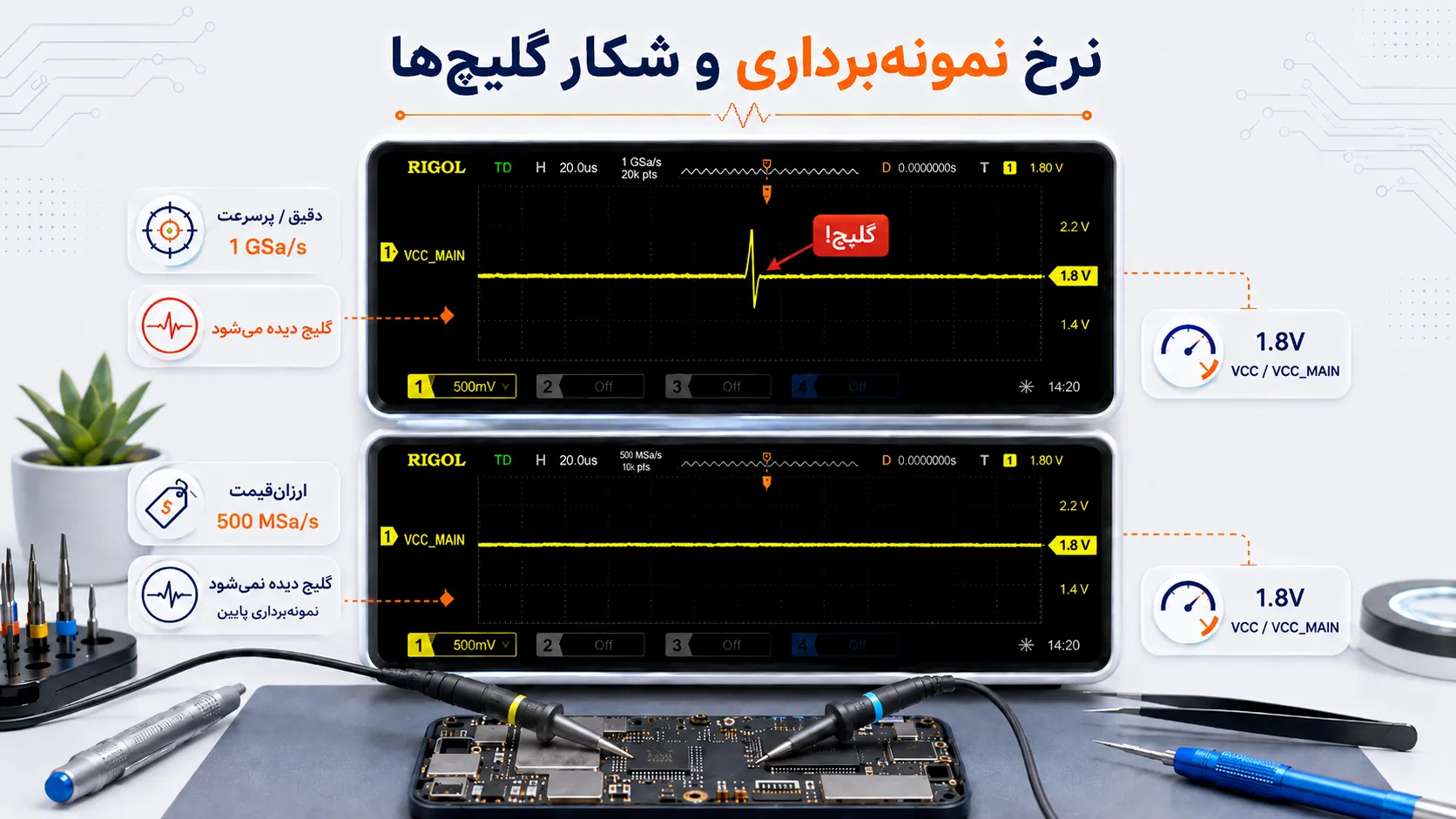

دلیل این الزام، وجود اسپایک‌های ولتاژ بسیار سریع روی خطوط تغذیه است که گاهی فقط چند نانوثانیه طول می‌کشند اما باعث خاموشی ناگهانی مدار می‌شوند.

اگر نرخ نمونه‌برداری پایین باشد (مثلاً در مدل‌های ارزان‌قیمت)، دستگاه از روی این گلیچ‌های سریع می‌پرد و شما تصویری صاف می‌بینید، در حالی که مدار پر از نویز است.

عمق حافظه (Memory Depth)؛ رکوردینگ در تایم بوت

عمق حافظه دقیقاً شبیه بافر عمل می‌کند. یکی از تکنیک‌های پیشرفته عیب‌یابی موبایل، بررسی توالیِ روشن شدن آی‌سی‌هاست. شما باید بدانید وقتی دکمه پاور را می‌زنید، آیا ولتاژهای LDO به ترتیبِ درست روی مدار می‌آیند یا خیر.

برای این کار باید تایم‌بیس را طولانی کنید تا چند ثانیه از فرآیند بوت را ضبط کنید. بدون عمق حافظه بالا، وقتی روی این رکوردِ طولانی زوم کنید، سیگنال کاملاً پیکسلی و ناخوانا می‌شود.

نکته طلایی مهندسی: ضریب تضعیف پراب روی کریستال RTC

یکی از بزرگ‌ترین اشتباهات تعمیرکاران هنگام تست کریستال ۳۲.۷۶۸ کیلوهرتز، قرار دادن پراب روی حالت x1 است. در این حالت امپدانس پراب پایین و خازن آن بالاست. این ظرفیت خازنی مستقیماً با کریستال موازی شده و باعث توقف نوسانِ آن می‌شود؛ یعنی با گذاشتن پراب، گوشی خاموش می‌شود. همیشه کلید پراب را روی حالت x10 قرار دهید و از تنظیمات اسیلوسکوپ نیز ضریب تضعیف را مچ کنید تا امپدانس به ۱۰ مگااهم برسد.

کدام مدل اسیلوسکوپ برای میز تعمیر موبایل بهتر است؟

برای میزهای شلوغ تعمیرات موبایل، اسیلوسکوپ‌های تبلتی به دلیل حذف دکمه‌های فیزیکی، اشغال فضای بسیار کم و ایزولاسیون به کمک باتری داخلی، بهترین انتخاب هستند. با این حال، اسیلوسکوپ‌های رومیزی همچنان گزینه‌ای اقتصادی‌تر با دوام بالا محسوب می‌شوند.

اسیلوسکوپ‌های تبلتی؛ پادشاه میزهای شلوغ

میز یک تعمیرکار موبایل پر از تجهیزات است؛ از هیتر و هویه گرفته تا لوپ و منبع تغذیه. اضافه کردن یک دستگاهِ حجیم، فضای کار را به شدت محدود می‌کند.

اسیلوسکوپ‌های تبلتی با حذف پنل دکمه‌های فیزیکی و استفاده از نمایشگر تمام‌لمسی، عمق دستگاه را به چند سانتی‌متر کاهش داده‌اند و فضای میز را آزاد می‌کنند.

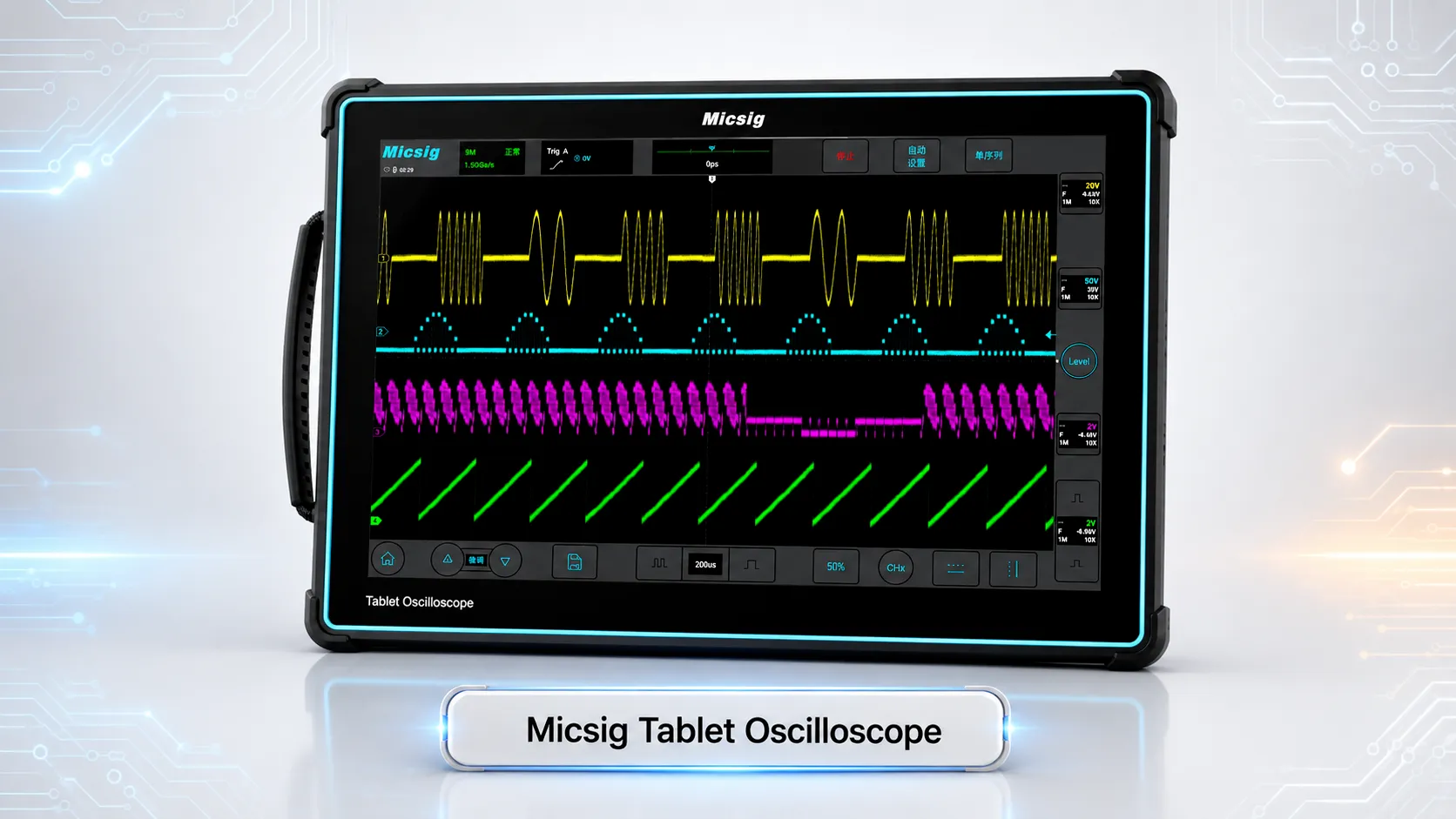

علاوه بر ابعاد، محصولات برندهایی مثل میکسیگ (Micsig) یک مزیت فنی پنهان دارند: باتری داخلی. کار با باتری باعث می‌شود نویزهای نوسانیِ برق شهر روی سیگنال‌های حساس مدار تاثیر نگذارند.

اسیلوسکوپ‌های رومیزی؛ کلاسیک، دقیق و اقتصادی

اگر میز کار بزرگی دارید و مشکل فضا مطرح نیست، اسیلوسکوپ‌های رومیزی همچنان قدرتمندترین گزینه بازار هستند. خیلی از تکنسین‌ها ترجیح می‌دهند هنگام کار، فیدبک فیزیکیِ ولوم‌ها را زیر دستشان حس کنند.

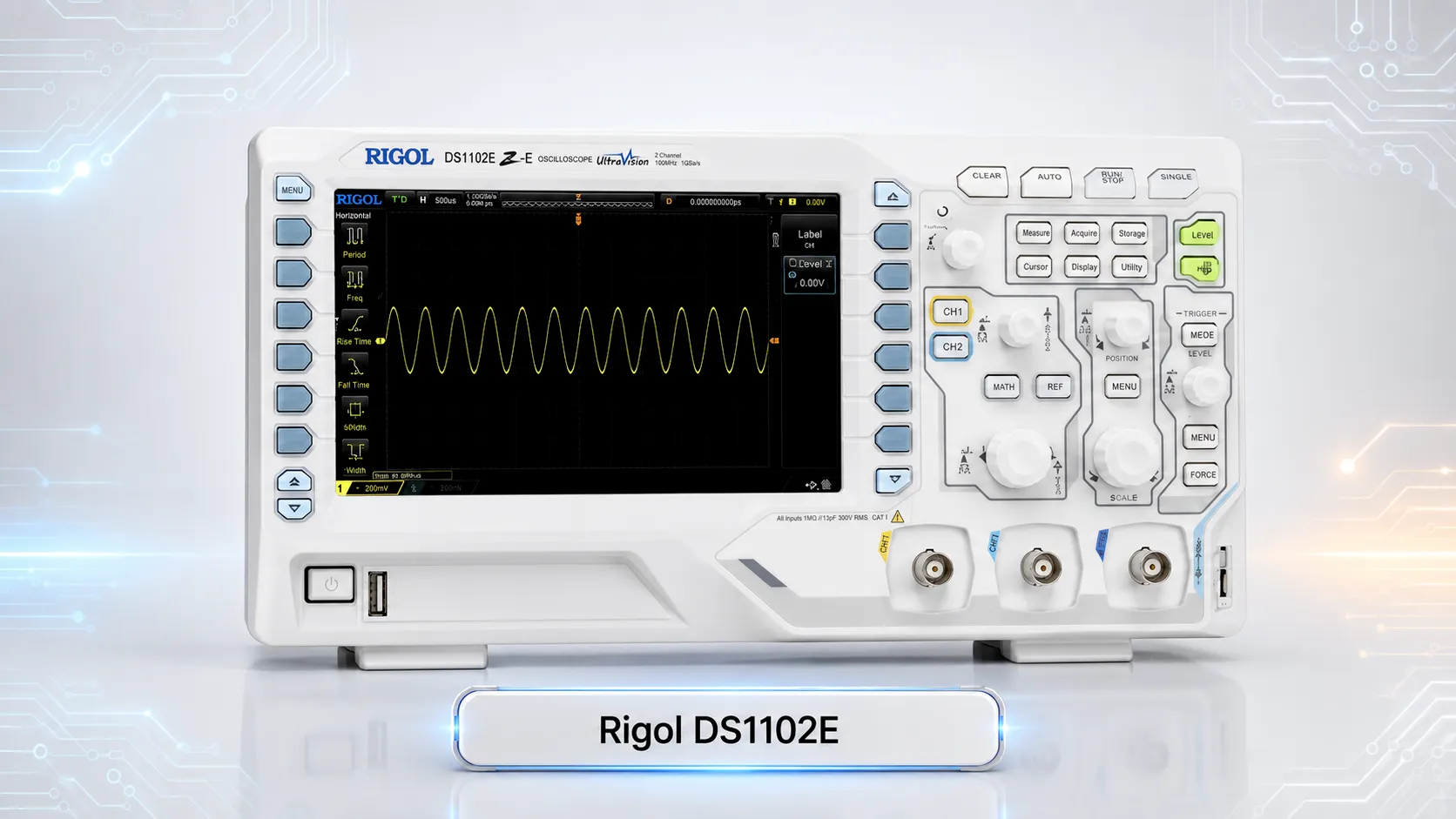

برای تعمیرات موبایل، مدل‌های دو کاناله ۱۰۰ مگاهرتزی بهترین انتخاب‌اند. مثلاً مدل DS1102Z-E از برند ریگول یکی از شاهکارهای بازار است که با عمق حافظه فوق‌العاده‌اش، در پیدا کردن ایرادات بوت‌لوپ بی‌نظیر عمل می‌کند.

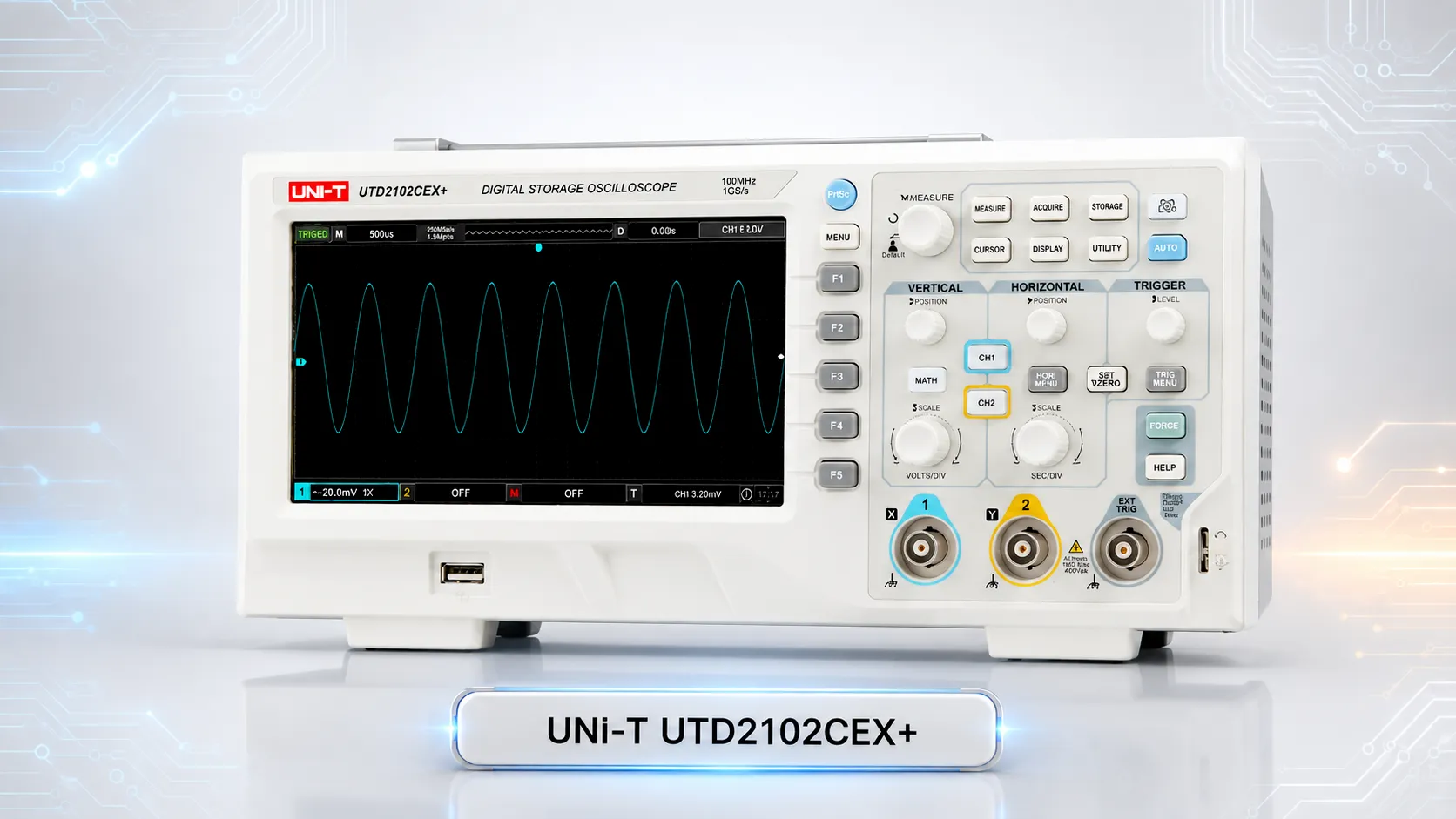

اگر دنبال گزینه‌های خوش‌قیمت‌تری هستید، مدل UTD2102CEX plus از برند یونیتی (UNI-T) یا سری DSO2C10 از هانتک در سایت ما ارزش خرید بسیار بالایی دارند.

این دستگاه‌ها با وجود معماری ۸ بیتی، در نمایش پالس‌های لاین دیتا، چک کردن کریستال‌ها و بررسی مدار شارژ موبایل فوق‌العاده دقیق و کاربردی هستند و تمام نیازهای یک تعمیرکار را پوشش می‌دهند

پیشنهاد برند و مدل بر اساس بودجه تعمیرکاران

برای شروع کار با بودجه محدود، مدل‌های دستی برند فنیرسی (Fnirsi) یا کارت اسیلوسکوپ‌های PC-Based هانتک (Hantek) کاملاً کارراه‌انداز هستند. اما اگر به دنبال ابزاری با نویز پس‌زمینه کم هستید، مدل‌های یونیتی (UNI-T) و ریگول (Rigol) امن‌ترین سرمایه‌گذاری محسوب می‌شوند.

گزینه‌های اقتصادی (مناسب شروع کار)

اگر تازه کار تعمیرات برد را شروع کرده‌اید و نمی‌خواهید هزینه سنگینی بپردازید، تجهیزات اقتصادی چینی پیشرفت فوق‌العاده‌ای کرده‌اند.

برندهای نوظهوری مثل فنیرسی (Fnirsi) مدل‌های دستی جذابی تولید کرده‌اند که برای تست کلاک کریستال موبایل و دیدن پالس‌های I2C کاملاً جوابگو هستند.

گزینه اقتصادی دیگر، کارت اسیلوسکوپ‌های بدون نمایشگر (PC-Based) از برند هانتک (Hantek) است. این دستگاه‌ها از طریق کابل USB به لپ‌تاپ شما وصل می‌شوند.

مزیت این کارت‌ها این است که با هزینه بسیار کم، صاحب یک دستگاه ۱۰۰ مگاهرتزی می‌شوید، هرچند باید لپ‌تاپ را همیشه روی میز روشن نگه دارید.

میان‌رده‌های حرفه‌ای (توصیه ما)

وقتی کارتان گرفت و روزانه با گوشی‌های پرچمدار سروکار داشتید، دیگر نباید روی کیفیت تجهیزات ریسک کنید.

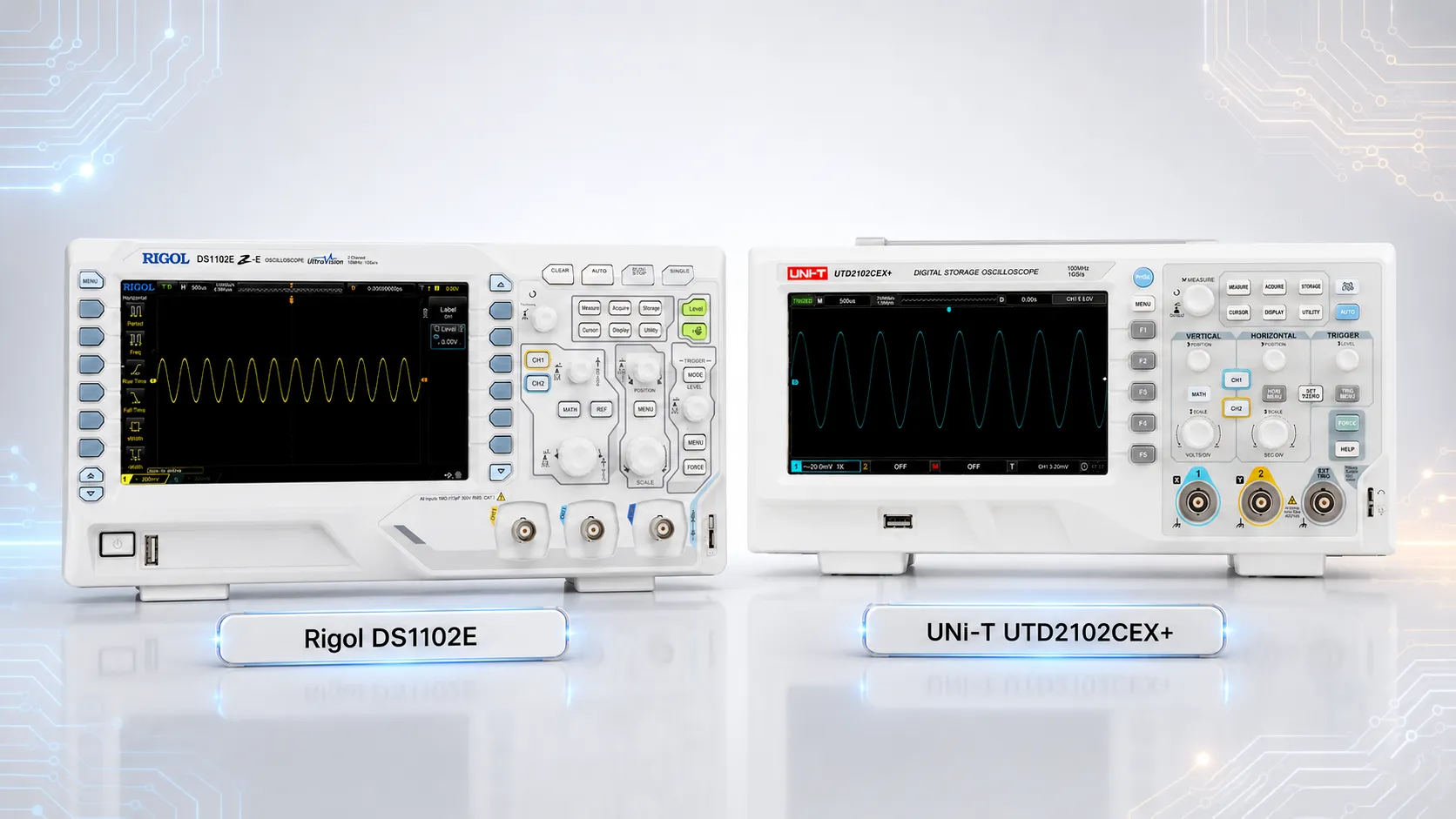

برندهای باسابقه‌ای مثل یونیتی (UNI-T) و ریگول (Rigol) دقیقاً برای همین سطح از کار طراحی شده‌اند. مبدل‌های آن‌ها نویز پس‌زمینه بسیار کمی دارند.

همچنین کیفیت پراب‌های فابریک در این مدل‌ها بسیار بالاتر است؛ این یعنی اتصال پراب به پایه‌های ریز آی‌سی باعث ایجاد ظرفیت خازنی کاذب و خاموشی مدار نمی‌شود.

روی برد موبایل چه سیگنال‌هایی را باید چک کنیم؟ (مثال‌های کاربردی)

در عیب‌یابی موبایل، ۴ سیگنال حیاتی باید چک شوند: پالس ۳۲.۷۶۸ کیلوهرتز کریستال RTC، شکل‌موج دیتای I2C بین پردازنده و آی‌سی‌ها (با دامنه ۱.۸ ولت)، ریپلِ خازن‌های مدار تغذیه، و سیگنال‌های پرسرعت MIPI برای رفع ایرادات تصویر.
برای اینکه درک بهتری از کاربرد دستگاه داشته باشید، چند سناریوی روزمره را روی میز تعمیرات بررسی می‌کنیم:

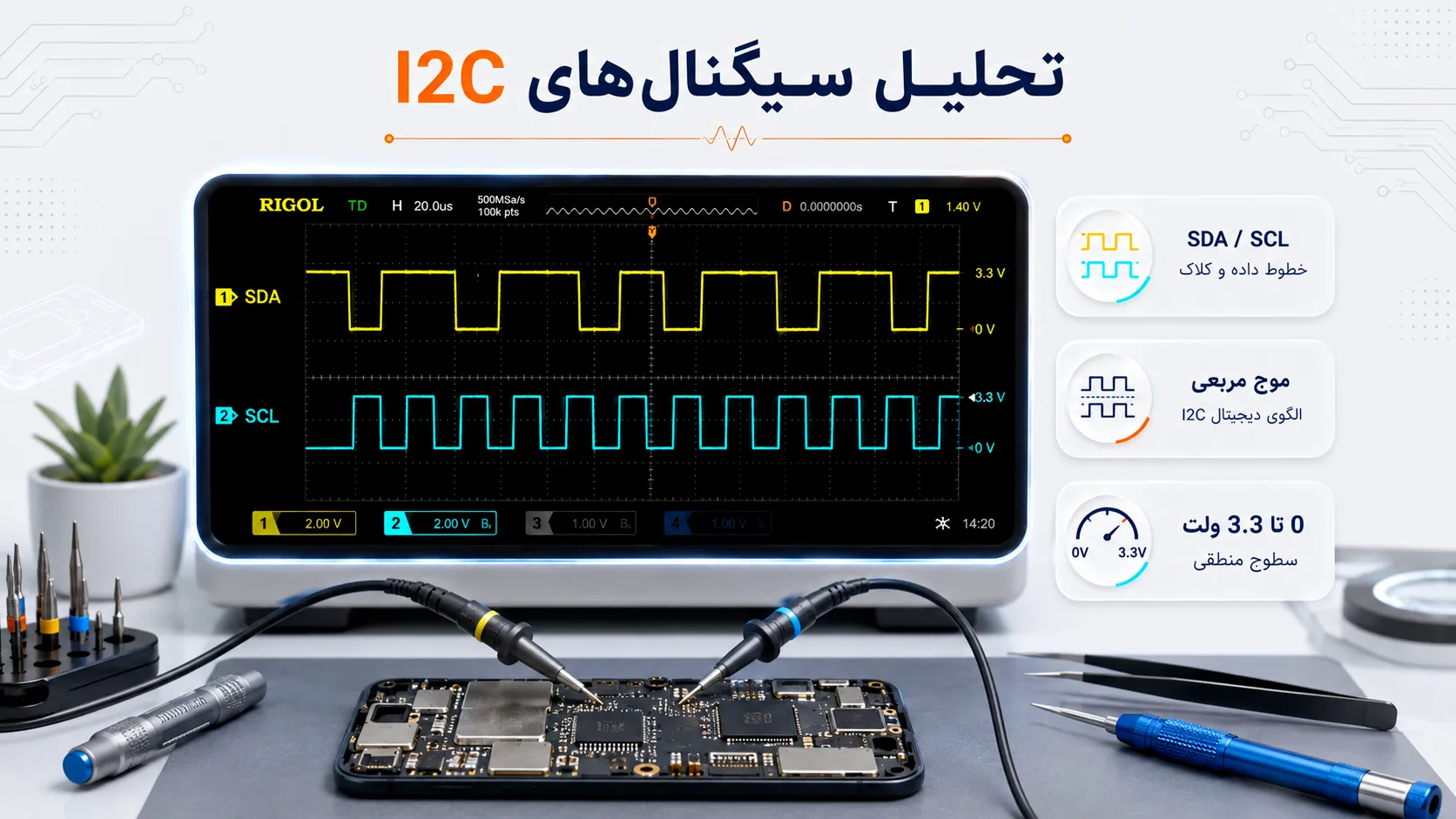

• تست خطوط I2C (ایرادات شارژ و تاچ): مسیر بین CPU و آی‌سی شارژ باید در حالت عادی ۱.۸ ولت باشد. با اسیلوسکوپ چک کنید که آیا پالس‌های مربعیِ تمیز روی این خطوط رد و بدل می‌شود یا خیر.
• بررسی سلف‌های مدار تغذیه (PMIC): پراب را روی سلف‌های خروجی آی‌سی تغذیه بگذارید. باید یک موج مربعی سوئیچینگ ببینید؛ اگر خط صاف بود، آی‌سی توان راه‌اندازی پردازنده را ندارد.
• تشخیص خرابی کریستال ساعت (RTC): با قرار دادن پراب روی پایه کریستال (در حالت x10)، باید یک موج سینوسیِ بسیار تمیز ببینید. در غیر این صورت، تنها با تعویض کریستال گوشی روشن می‌شود.

سوالات متداول

در این بخش به پرتکرارترین دغدغه‌های تعمیرکاران پاسخ می‌دهیم؛ از انتخاب نوع پراب برای پایه‌های ریز IC گرفته تا بررسی ارزش خرید مدل‌های دست دوم و کارایی کارت اسیلوسکوپ‌ها در عیب‌یابی تخصصی بردهای موبایل.

آیا برای تعمیرات موبایل حتماً به پراب خاصی نیاز داریم؟

پراب‌های استاندارد ۱۰۰ مگاهرتزیِ داخل جعبه کار شما را راه می‌اندازند. اما برای اتصال به پایه‌های بسیار ریز آی‌سی‌های موبایل، خرید پراب‌های سوزنی یا میکروکلیپس‌ها ایمنی کارتان را بالا می‌برد.

اسیلوسکوپ دست دوم بخریم یا نو؟

تجهیزات اندازه‌گیری ابزارهای حساسی هستند و در اثر ضربه یا اعمال ولتاژ اشتباه ممکن است از کالیبره خارج شوند. با توجه به ظرافت ولتاژهای میلی‌ولتی در بردهای موبایل، خرید دستگاه نو، ریسک خطای اندازه‌گیری را به صفر می‌رساند.

آیا کارت اسیلوسکوپ‌ها برای تعمیرات حرفه‌ای مناسب‌اند؟

کارت اسیلوسکوپ‌های PC-Based هانتک برای شروع کار و فضاهای آموزشی بسیار اقتصادی و عالی هستند. اما چون تغذیه آن‌ها به لپ‌تاپ وابسته است، برای میزهای فوق‌تخصصی موبایل، مدل‌های مستقل تبلتی یا رومیزی پیشنهاد می‌شوند.

جمع‌بندی مشاوره‌ای برای تجهیز میز کار شما

انتخاب نهایی شما باید بر اساس فضای فیزیکی میز، بودجه در دسترس و سطح تخصصی تعمیرات روزانه انجام شود. مدل‌های تبلتی برای میزهای شلوغ، مدل‌های رومیزی برای فضاهای وسیع‌تر و نسخه‌های دستی یا کارت اسیلوسکوپ‌ها برای بودجه‌های محدودتر پیشنهاد می‌شوند.

خرید تجهیزات ابزار دقیق هزینه نیست؛ بلکه یک سرمایه‌گذاری هوشمندانه برای جلوگیری از خسارت به بردهای گران‌قیمت مشتریان و بالا بردن سرعت قطعی عیب‌یابی است.

اگر روی میز کارتان با کمبود فضا مواجه هستید و لوپ و هیتر تمام جا را گرفته‌اند، بدون شک یک مدل تبلتی تهیه کنید. اگر محدودیت بودجه دارید، یک مدل دستی یا کارت اسیلوسکوپ می‌تواند شما را از سردرگمی در پیدا کردن ایرادات پیچیده نجات دهد.

مهم‌ترین قدم این است که روند تعمیرات را از یک فرآیند تجربی، به یک مسیر مهندسی و قابل اندازه‌گیری تبدیل کنید. ابزار درست، نیمی از مسیر عیب‌یابی را برای شما طی می‌کند.
