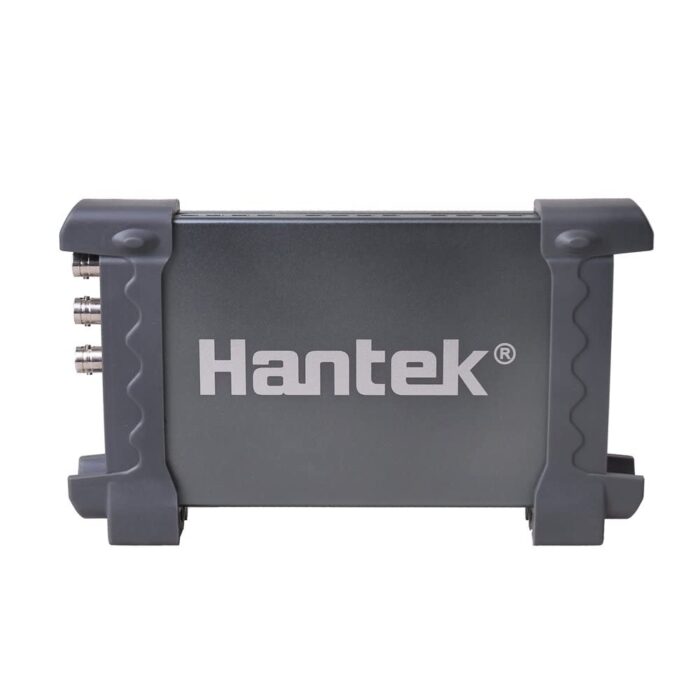

کارت اسیلوسکوپ هانتک (HANTEK) 6052BE
این محصول یک کارت اسیلوسکوپ با 2 کانال آنالوگ و پهنای باند 50 MHz، یک ابزار بسیار کاربردی برای محیط های آزمایشگاهی است. اتصال از طریق پورت USB 2.0 به کامپیوتر یا لپتاپ و ابعاد بسیار کوچک 190 در 100 در 35 mm، قابلیت پرتابل بودن آن را به شدت افزایش داده است. نرخ نمونهبرداری 150 MSa/s و پشتیبانی از 20 نوع اندازهگیری خودکار، ارزش خرید این محصول را دوچندان کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید کارت اسیلوسکوپ هانتک (HANTEK) 6052BE
کارتهای اسیلوسکوپ مبتنی بر کامپیوتر به دلیل ابعاد کوچک و عدم نیاز به منبع تغذیه مجزا، جایگاه ویژهای در میان مهندسان پیدا کردهاند. کارت اسیلوسکوپ هانتک مدل 6052BE با ارائه 2 کانال آنالوگ و پهنای باند 50 MHz، یک ابزار کارآمد برای تحلیل سیگنالها در محیطهای آزمایشگاهی و آموزشی به شمار میرود . این دستگاه فاقد نمایشگر اختصاصی بوده و تمامی دادهها را از طریق درگاه USB 2.0 به کامپیوتر منتقل میکند که انرژی مورد نیاز خود را نیز مستقیماً از همین پورت تامین مینماید . با توجه به ابعاد 190 در 100 در 35 mm، این محصول یکی از جمعوجورترین تجهیزات اندازهگیری است که قابلیت حمل بسیار بالایی را به ارمغان میآورد .
در بخش پردازش سیگنال، این دستگاه با بهرهگیری از مبدلهای 8 bits، دادهها را با نرخ نمونهبرداری 150 MSa/s در حالت تککانال ثبت میکند. عمق حافظه یا بافر اختصاصیافته برای این مدل بین 10K تا 64KB متغیر است که برای بررسی سیگنالهای پایه عملکرد قابلقبولی دارد . نرمافزار قدرتمند این پلتفرم که با سیستمعاملهای ویندوز سازگار است، از 20 نوع اندازهگیری خودکار پارامترهای ولتاژ و زمان به همراه توابع ریاضی و تحلیلگر طیف فرکانسی FFT پشتیبانی کامل میکند. همچنین قابلیت ضبط و پخش بلادرنگ (Real time) شکل موجها تا سقف 1000 فریم در این سیستم گنجانده شده است که برای رصد خطاهای گذرا بسیار مفید خواهد بود .
سیستم تریگر در این معماری از نوع لبه (Edge) بوده و علاوه بر کانالهای اصلی، به یک ورودی مجزای EXT نیز برای تحریک خارجی مجهز شده است. از دیگر امکانات برجسته این ابزار میتوان به تست Pass/Fail اشاره کرد که برای خطوط تولید و بررسی تلورانس قطعات در هر سیستم امبدد (Embedded) بسیار کاربردی است. این مدار دارای امپدانس ورودی 1 MΩ بوده و حداکثر ولتاژ قابل تحمل آن 35 Vpk است که ایمنی اولیه را برای مدارهای ولتاژ پایین تضمین میکند. به منظور مستندسازی نتایج، کاربر میتواند به راحتی دادههای ثبتشده را با فرمتهای CSV، فایلهای تصویری و متنی ذخیره نماید.
با بررسی دقیقتر این سختافزار، باید از دیدگاه فنی اشاره کنیم که محدودیت تحمل ولتاژ ورودی تا سقف 35Vpk ایجاب میکند که برای اندازهگیری ولتاژهای بالاتر حتما از پرابهای با ضریب تضعیف بالا استفاده کنید و همچنین حافظه بافر 64KB برای رصد طولانیمدت یک نقطه ضعف محسوب میشود. با این حال، تجمیع یک اسیلوسکوپ 50 MHz با قابلیتهای تحلیل نرمافزاری نظیر FFT و ابعاد کوچک، این دستگاه را به گزینهای اقتصادی تبدیل کرده است. چنانچه قصد دارید این ابزار کارآمد را به تجهیزات فنی خود اضافه کنید، تیم پشتیبانی ایلکوشاپ صمیمانه آمادهاند تا از طریق شمارههای قیدشده در سایت، حرفهایترین راهنماییها را پیش از سفارش به شما ارائه دهند.
| وزن | 805 گرم |
|---|---|
| ابعاد | 207 × 123 × 37 میلیمتر |
| پهنای باند (Bandwidth) | |
| ظرفیت باتری (Battery capacity) | نامشخص |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| شرکت سازنده (Manufacture) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | Not specified |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 20 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| سایز نمایشگر (display size) | |
| نوع نمایشگر (display type) | – |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 35 Vpk (DC + peak AC < 10 kHz) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, 1000X probe settings supported |
| زمان صعود (Rise time) | Not specified |
| دقت تایم بیس (Time Base Accuracy) | Not specified |
| محدوده تایم بیس (Time Base Range) | 4 ns/div to 1 h/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge) |
| حساسیت عمودی (Vertical Sensitivity) | 10 mV/div – 5 V/div (1X) |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, X-Y Mode, Roll Mode |
