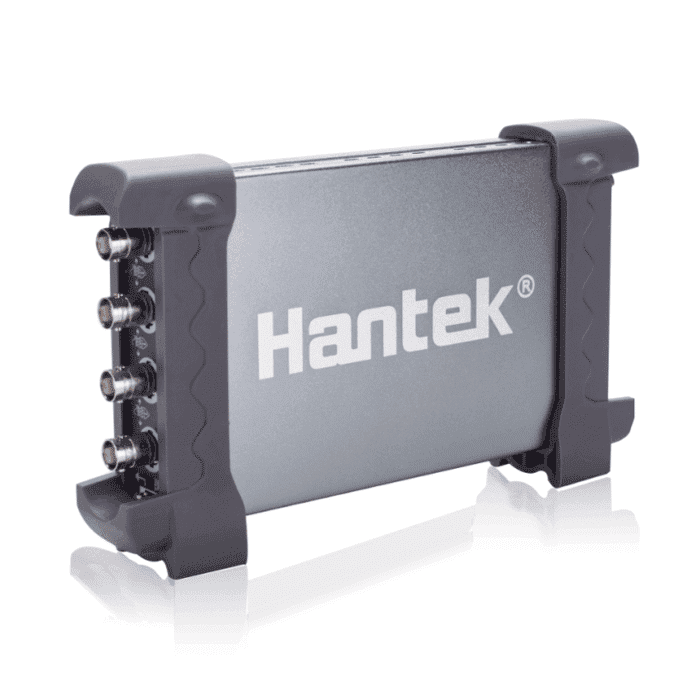

کارت اسیلوسکوپ هانتک (HANTEK) 6104BC
این محصول با پهنای باند 100 MHz و نرخ نمونهبرداری 1 GSa/s، یک دستگاه اندازهگیری بدون نمایشگر فیزیکی است که به راحتی از طریق درگاه USB 2.0 به کامپیوتر متصل میشود. رزولوشن عمودی در این محصول 8 bit و عمق حافظه در حالت تککانال برابر با 64K است. طراحی مینیمال این محصول با وزن 1 Kg، به همراه پشتیبانی از 20 نوع اندازهگیری خودکار، از امکانات کاربردی آن برای ارزیابی مدارها به شمار میآید.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید کارت اسیلوسکوپ هانتک (HANTEK) 6104BC
تجهیزات اندازهگیری مبتنی بر رابط USB با حذف نمایشگر فیزیکی، ساختاری مینیمال و کاربردی را برای میز کار مهندسان فراهم میآورند. کارت اسیلوسکوپ هانتک مدل 6104BC از سری 6000BC، یک دستگاه 4 کاناله با پهنای باند 100 MHz است که گزینهای مطلوب برای اهداف آزمایشگاهی به شمار میرود. این دستگاه فاقد صفحه نمایش بوده و اتصال آن به کامپیوتر جهت انتقال دادهها از طریق پورت USB 2.0 انجام میپذیرد که تغذیه مدار نیز مستقیماً توسط همان کابل USB تامین میگردد. ابعاد فیزیکی این محصول برابر با 175 در 105 در 30 mm و وزن آن 1 Kg است و به راحتی قابل حمل است.
در بخش پردازش سیگنال، این دستگاه با بهرهگیری از مبدلهای آنالوگ به دیجیتال 8 bits، دادههای ورودی را با حداکثر نرخ نمونهبرداری 1 GSa/s ثبت میکند. عمق حافظه در این معماری برای حالت تککانال برابر با 64K است که در صورت استفاده همزمان از 4 کانال به 16K کاهش مییابد. مدار ورودی این سختافزار با امپدانس 1 MΩ و ظرفیت خازنی 25 pF طراحی شده است و میتواند ولتاژهای تا سقف 400V پیک را با ایمنی کامل تحمل کند. نرمافزار قدرتمند این پلتفرم از 20 نوع اندازهگیری خودکار پارامترهای ولتاژ و زمان پشتیبانی کرده و توابع ریاضی متنوعی از جمله تحلیلگر طیف فرکانسی FFT را برای تحلیل دقیقتر ارائه میدهد.
یکی از تفاوتهای کلیدی سری BC نسبت به نسخههای همرده مانند سری BD، تمرکز انحصاری آن بر روی قابلیتهای اسیلوسکوپ و عدم وجود ماژول سیگنال ژنراتور داخلی است که آن را به ابزاری مقرونبهصرفهتر برای کاربردهای خاص تبدیل میکند. از امکانات کاربردی این مدل میتوان به سیستم ارزیابی Pass/Fail اشاره کرد که برای بررسی تلورانس قطعات و خطوط تولید، مورد استفاده قرار میگیرد. همچنین سیستم تریگر این مدار از حالتهای لبه، پالس، ویدئو و متناوب پشتیبانی میکند. علاوه بر این، پشتیبانی نرمافزاری از سه حالت مختلف در ثبت سیگنال (Acquisition Modes) شامل حالت عادی (Normal)، میانگینگیری (Average) برای کاهش نویزهای تصادفی، و تشخیص پیک (Peak Detect) جهت ثبت دقیق مقادیر ماکزیمم و مینیمم، انعطافپذیری بالایی را در تحلیل شکلموجها فراهم کرده است
با ارزیابی دقیقتر این محصول، از دیدگاه فنی باید اشاره کنیم که کاهش بافر حافظه به 16K در زمان استفاده از تمامی کانالها محدودیتهایی برای رکورد طولانیمدت ایجاد میکند. ضمن اینکه به دلیل ماهیت کارتهای اسیلوسکوپی که مبتنی بر کامپیوتر هستند، نرخ ثبت شکل موج بسیار بالایی برای رصد خطاهای گذرا در فرکانسهای بالا در دسترس نیست. با این وجود، در اختیار داشتن 4 کانال 100 MHz با نرخ نمونهبرداری 1 GSa/s در ابعادی کوچک، گزینهای منطقی و کاربردی برای دانشجویان، تکنسینها و تعمیرکاران است. چنانچه برای پیشبرد پروژههای خود قصد تهیه این سختافزار را دارید، دعوت میکنیم هماکنون با شمارههای درجشده در وبسایت تماس بگیرید تا متخصصان فنی مجموعه ایلکوشاپ، با ارائه مشاورههای جامع و شفاف، شما را در خریدی مطمئن یاری کنند.
| اندازهگیری اتوماتیک (Automatic Measurements) | +5 parameters |
|---|---|
| پهنای باند (Bandwidth) | |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| تعداد کانال (Channels) | |
| دقت بهره مستقیم (DC Gain Accuracy) | Not specified |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| سایز نمایشگر (display size) | |
| نوع نمایشگر (display type) | – |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 400 V (DC + AC Peak) |
| عمق حافظه (Memory depth) | |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, 1000X, 10000X probe settings supported |
| زمان صعود (Rise time) | Not specified |
| نرخ نمونهبرداری (Sample rate) | |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| دقت تایم بیس (Time Base Accuracy) | ±50 ppm |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 1000 s/div |
| صفحه لمسی (Touch Screen) | NO |
| انواع تریگر (Trigger Types) | Edge, Pulse, Video, Alternative |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| حساسیت عمودی (Vertical Sensitivity) | 2 mV/div – 10 V/div |
| نرخ ثبت شکل موج (Waveform capture rate) | Not specified |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, Invert, X-Y Mode |
