بررسی تخصصی و خرید اسیلوسکوپ هانتک (HANTEK) TO1204D

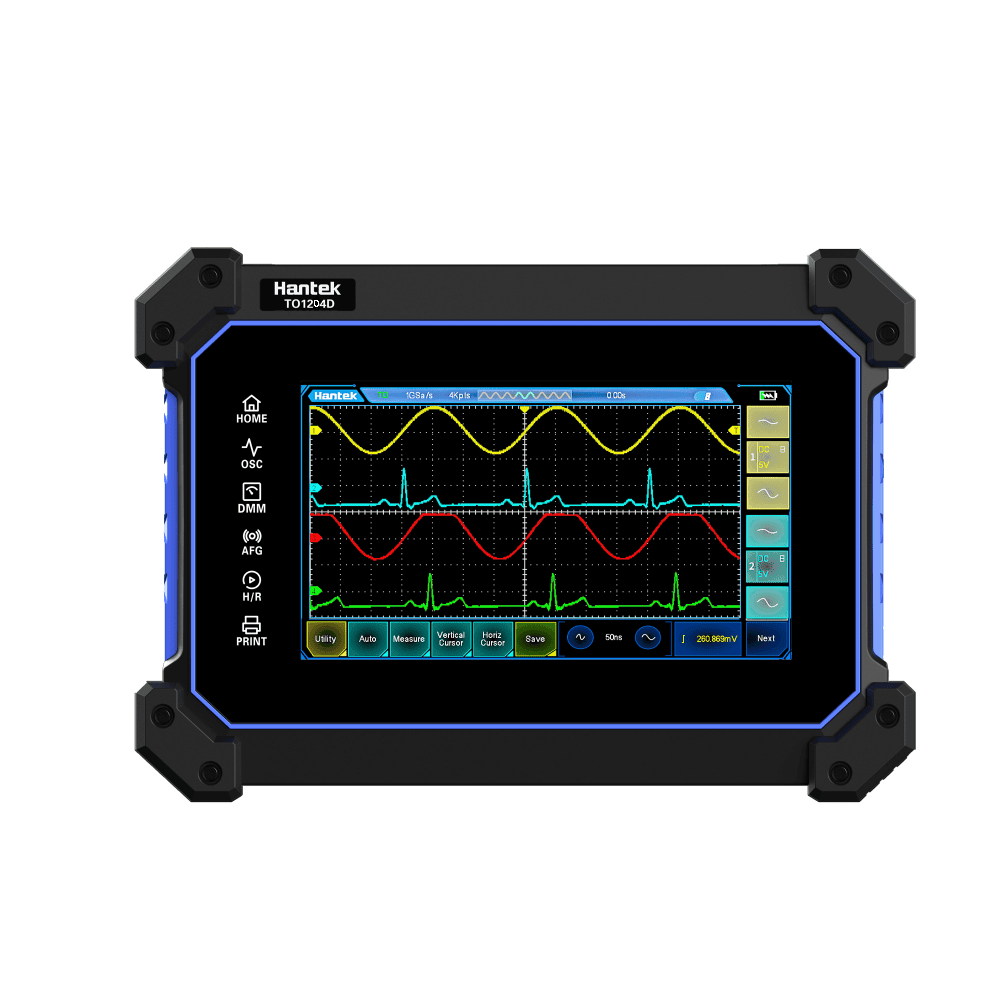

اسیلوسکوپهای تبلتی با حذف کلیدهای فیزیکی و بهرهگیری از نمایشگرهای تماملمسی، تجربه کاربری نوین و پرتابلی را برای مهندسان فراهم میآورند . اسیلوسکوپ هانتک (HANTEK) مدل TO1204D یک تجهیز اندازهگیری ۴ کاناله با پهنای باند 200 MHz است. دادههای پردازششده در این پلتفرم روی یک نمایشگر 7 inch از نوع TFT-LCD لمسی خازنی با رزولوشن 800 در 480 پیکسل به نمایش درمیآیند. از نظر فیزیکی، این سختافزار با ابعاد 248 در 176 در 54 mm و وزن تنها 1.2 kg (به همراه باتری) طراحی شده است و به لطف پایه نگهدارنده یکپارچه، قابلیت استقرار منعطف در محیطهای آزمایشگاهی و میدانی را داراست.
در بخش پردازش سیگنال، این ابزار دادههای ورودی را با حداکثر نرخ نمونهبرداری 1 GSa/s و رزولوشن عمودی 8-bit در حالت تککانال ثبت میکند. عمق حافظه در این معماری برای پردازش تککانال برابر با 8 Mpts است که در کنار نرخ ثبت شکلموج و پشتیبانی از 42 نوع اندازهگیری خودکار، برای ردیابی دقیق نوسانات سیگنال مورد استفاده قرار میگیرد. مدار ورودی این دستگاه با امپدانس 1 MΩ و ظرفیت خازنی 18 pF طراحی شده است . برای تامین انرژی در کاربریهای پرتابل، این مدل به یک مجموعه باتری داخلی 10000mAh (متشکل از ۴ سلول موازی) مجهز شده است که از طریق درگاه USB با شارژرهای استاندارد تغذیه میگردد.

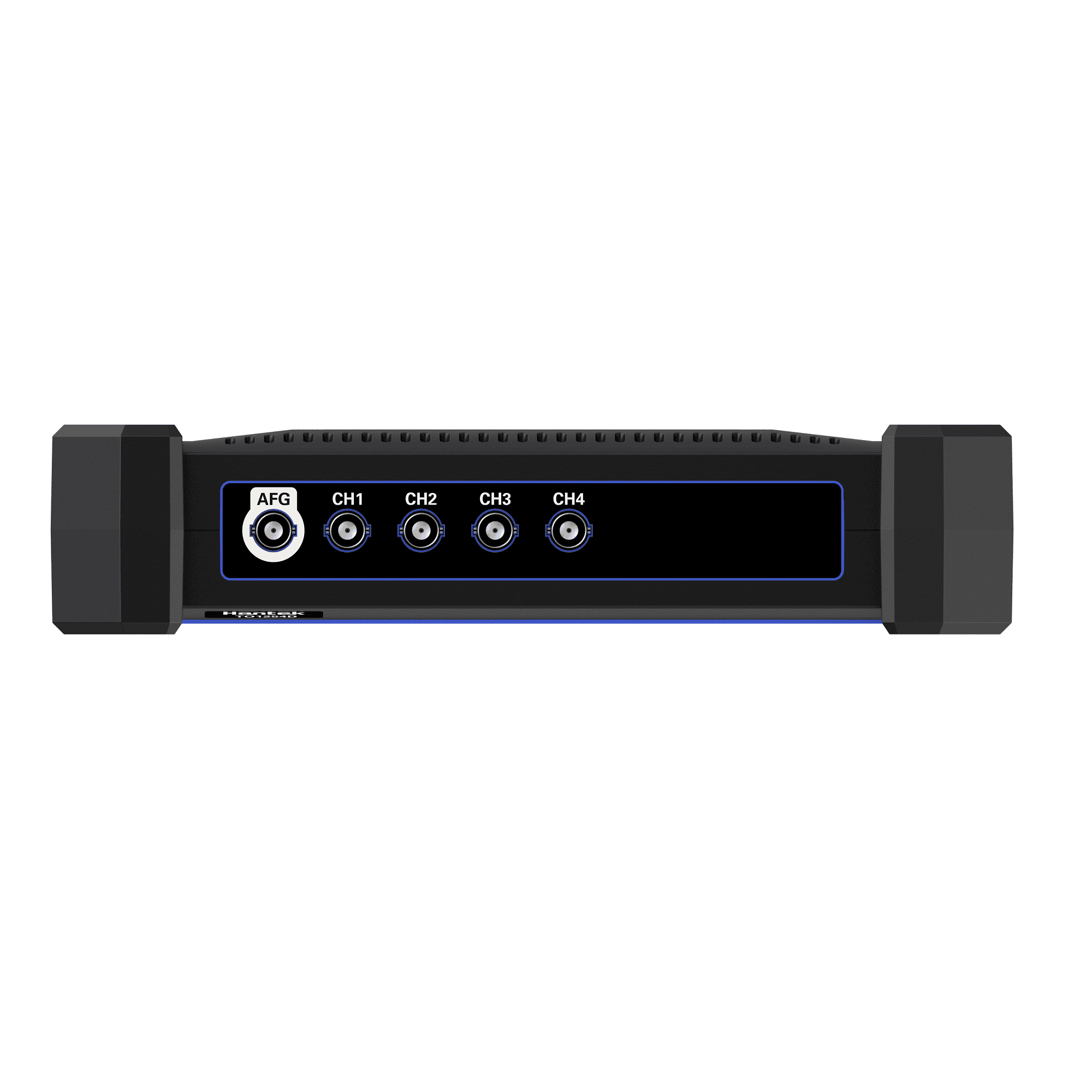

یکی از مهمترین قابلیتهای مدل TO1204D (با پسوند D)، تجمیع سختافزاری یک مولتیمتر دیجیتال و یک سیگنال ژنراتور در کنار اسیلوسکوپ است. بخش سیگنال ژنراتور این دستگاه با نرخ نمونهبرداری 200 MSa/s و رزولوشن 12-bit، قادر به تولید امواج استاندارد تا فرکانس 25 MHz و دامنه 6 Vpp در حالت امپدانس بالا میباشد. همچنین مولتیمتر داخلی این پلتفرم با رزولوشن 4000 نقطهای و امپدانس ورودی 10 MΩ، توانایی سنجش مقادیر ولتاژ تا 600V (AC/DC) و جریان تا 10A را داراست . علاوه بر این، سیستم نرمافزاری از توابع ریاضی متنوعی از جمله ماژول FFT با ظرفیت 1024 نقطه (Point) پشتیبانی میکند.
با بررسی دقیقتر این سختافزار از دیدگاه فنی، باید به افت توان پردازشی هنگام استفاده همزمان از کانالها توجه داشت؛ با فعال شدن کانالهای سوم و چهارم، نرخ نمونهبرداری به 250 MSa/s و عمق حافظه به 2 Mpts کاهش مییابد که این محدودیت در تحلیل همزمان سیگنالهای پرسرعت باید لحاظ گردد. همچنین بر اساس مستندات سازنده، در بخش مولتیمتر برای محدودههای سنجش جریان 4A و 10A هیچگونه فیوز محافظی (No fuse) تعبیه نشده است که این موضوع نیازمند دقت مضاعف کاربر جهت جلوگیری از اضافهبار است. با این وجود، ترکیب اسیلوسکوپ 200 MHz، سیگنال ژنراتور 25 MHz و مولتیمتر در یک پلتفرم لمسی 1.2 kg، این ابزار را به گزینهای جامع برای کاربریهای سیار تبدیل کرده است. در صورتی که برای پیشبرد پروژههای خود قصد تهیه این دستگاه را دارید، کارشناسان فنی ایلکوشاپ از طریق شمارههای تماس درجشده در وبسایت، آماده ارائه مشاورههای تخصصی پیش از ثبت نهایی سفارش هستند.
