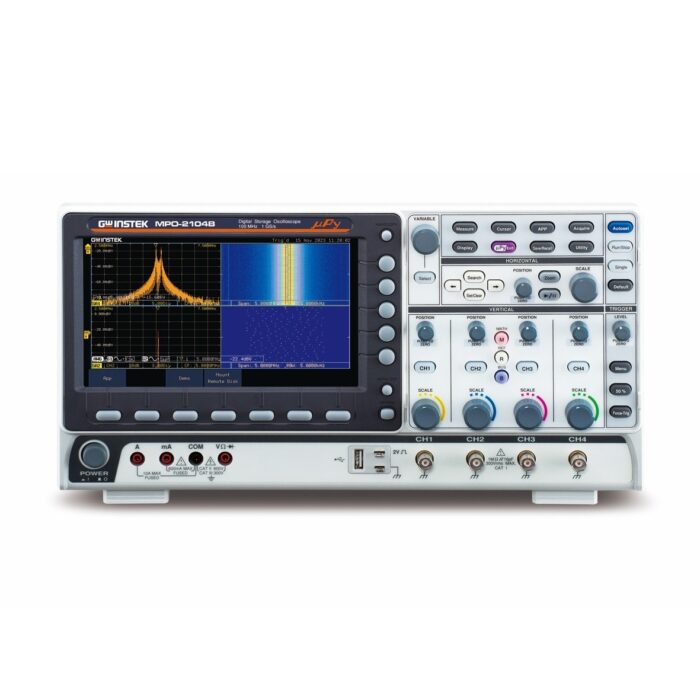

اسیلوسکوپ گودویل (GW Instek) MPO2104B
اسیلوسکوپ گودویل مدل MPO-2104B با 4 کانال و پهنای باند 100 MHz، یک دستگاه چندمنظوره با نرخ نمونهبرداری 1 GSa/s است. ترکیب سیگنال ژنراتور 25 MHz، مولتیمتر، منبع تغذیه و قابلیت اجرای اسکریپت پایتون، از امکانات کاربردی این محصول 3 kg برای تست انواع مدار است. پشتیبانی از دیکدینگ پروتکلهای سریال نیز در این مدل گنجانده شده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ گودویل (GW Instek) MPO2104B
تجهیزات چندمنظوره با تجمیع چندین ابزار در یک بدنه، نقش بسزایی در بهینهسازی فضای آزمایشگاههای الکترونیک ایفا میکنند. اسیلوسکوپ گودویل مدل MPO-2104B از سری دستگاههای پیشرفته MPO-2000B، یک پلتفرم اندازهگیری 4 کاناله با پهنای باند 100 MHz است. نتایج حاصل از پردازشها روی یک نمایشگر 8 inch از نوع TFT-LCD با رزولوشن 800 در 480 پیکسل به نمایش درمیآید که فضای دید بسیار مناسبی را برای کاربر فراهم میکند. از نظر ساختار فیزیکی، این دستگاه با ابعاد 384 در 208 در 127.3 mm و وزن 3 kg طراحی شده است که با توجه به قابلیتهای متعددی که در خود جای داده، فضای معقولی را روی میز کار اشغال میکند.
در بخش تحلیل سیگنال، این ابزار دادههای ورودی را با رزولوشن عمودی 8 bit و حداکثر نرخ نمونهبرداری 1 GSa/s پردازش مینماید. اختصاص عمق حافظه 10 Mpts به همراه نرخ ثبت شکل موج تا 120,000 wfm/s، از امکانات کاربردی این محصول برای ردیابی نوسانات و خطاهای لحظهای در مدار به شمار میرود. مدار ورودی این سختافزار با امپدانس 1 MΩ، توانایی تحمل حداکثر ولتاژ 300 Vrms را دارا میباشد. افزون بر این، سیستم اندازهگیری خودکار این مدل از 38 پارامتر مختلف پشتیبانی میکند و توابع ریاضی متنوعی از جمله تحلیلگر طیف فرکانسی تا 500 MHz را در اختیار مهندسان قرار میدهد.
یکی از برجستهترین امکانات این پلتفرم، پشتیبانی سختافزاری از قابلیت اجرای اسکریپتهای پایتون (μPy) است که امکان پردازش دادهها را به صورت سفارشی مهیا میسازد. این دستگاه تنها یک اسیلوسکوپ نیست؛ بلکه دارای یک مولتیمتر با رزولوشن 5,000 counts، یک سیگنال ژنراتور 2 کاناله با فرکانس 25 MHz و وضوح 14 bit، تستر قطعات الکترونیکی (Component Tester) برای رسم منحنی I-V و همچنین یک منبع تغذیه دو کاناله است. پشتیبانی از دیکدینگ پروتکلهای سریال نظیر I2C، SPI، UART، CAN و LIN در کنار این ابزارهای جانبی، این دستگاه را برای بررسی و عیبیابی انواع بردها در یک سیستم امبدد (Embedded) بسیار کارآمد کرده است.
با ارزیابی دقیقتر این سختافزار همهکاره، باید از دیدگاه فنی به این موضوع اشاره کنیم که نسخه پایه (Basic) پایتون در این مدل، تنها از پردازش 1,000 نقطه داده پشتیبانی میکند و برای دسترسی به قابلیتهای پیشرفتهتر نظیر اجرای رابط کاربری گرافیکی پایتون، به نسخههای سری P نیاز خواهید داشت. با این حال، ترکیب یک اسیلوسکوپ 4 کاناله 100 MHz با سیگنال ژنراتور، منبع تغذیه، مولتیمتر و تستر قطعات در یک دستگاه، ارزش خرید فوقالعادهای به آن بخشیده است. در صورتی که تصمیم دارید آزمایشگاه خود را به این دستیار همهجانبه مجهز کنید، همین حالا تلفن را بردارید و از طریق شمارههای موجود در سایت، با کارشناسان متخصص مجموعه ایلکوشاپ ارتباط برقرار کنید تا مشاورههای تخصصی و کاربردی را پیش از تهیه دستگاه دریافت نمایید.
| وزن | 3000 گرم |
|---|---|
| ابعاد | 384 × 208 × 127,3 میلیمتر |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| شرکت سازنده (Manufacture) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 120,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | UART, I2C, SPI, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 38 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% (≥2mV/div); ±5% (1mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | Color TFT LCD WVGA, 800×480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms |
| ضریب تضعیف پراب (Probe Attenuation Factors) | Not specified |
| زمان صعود (Rise time) | 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±50 ppm |
| محدوده تایم بیس (Time Base Range) | 1 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Pulse Width, Video, Runt, Slope, Timeout, Alternate, EventDelay, TimeDelay, Bus) |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, User Defined Expression |
