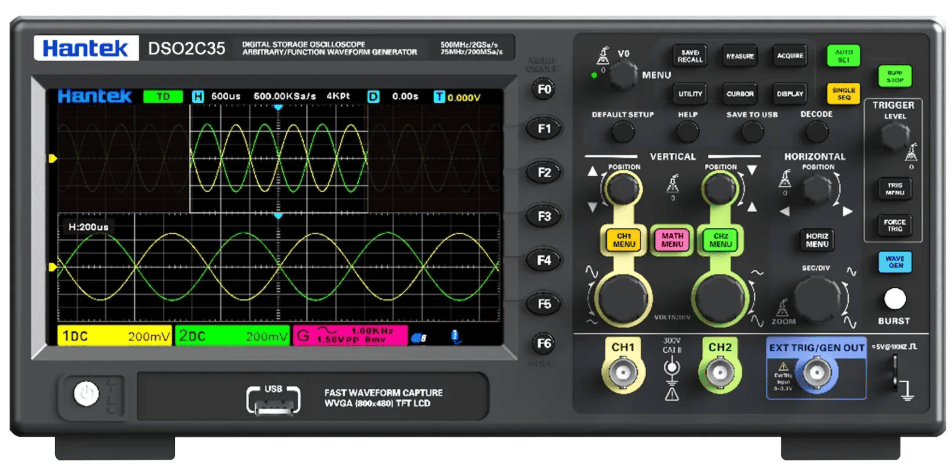

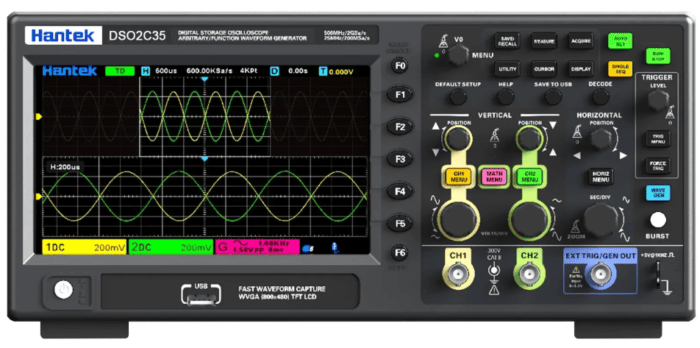

اسیلوسکوپ هانتک (HANTEK) DSO2C35
این اسیلوسکوپ دو کاناله با پهنای باند 350 مگاهرتز و نرخ نمونهبرداری 2 GSa/s، یک ابزار حرفهای و مقرونبهصرفه برای آزمایشگاههای الکترونیک است. این دستگاه از یک نمایشگر 7 اینچی لمسی بهره میبرد و امکانات تحلیلی کاملی نظیر اندازهگیری خودکار 32 پارامتر، توابع ریاضی (FFT)، ولتمتر دیجیتال و قابلیت دیکدینگ 5 پروتکل سریال (UART, LIN, CAN, SPI, I2C) را در اختیار شما قرار میدهد. پشتیبانی از سوئیچینگ امپدانس ورودی (1MΩ و 50Ω) دقت اندازهگیری در فرکانسهای بالا را تضمین میکند.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ HANTEK DSO2C35
اسیلوسکوپ HANTEK DSO2C35 یکی از مدلهای قدرتمند و حرفهای سری جدید هانتک است که با ارائه پهنای باند بالا و قابلیتهای پیشرفته، استانداردهای تجهیزات اندازهگیری میانرده را ارتقا داده است. این دستگاه دو کاناله با طراحی مدرن، پشتیبانی از صفحهنمایش لمسی و امکانات تحلیلی گسترده، به عنوان یک ابزار دقیق و قابلاتکا برای آزمایشگاههای الکترونیک، مراکز تحقیق و توسعه و تعمیرات تخصصی بردهای فرکانس بالا شناخته میشود. یکی از ویژگیهای برجسته و حرفهای این مدل، پشتیبانی از سوئیچینگ امپدانس ورودی بین حالتهای 1MΩ و 50Ω است که یکپارچگی و دقت سیگنال را در اندازهگیریهای حساس و فرکانس بالا به حداکثر میرساند.
در بخش مشخصات سختافزاری، این دستگاه با ارائه پهنای باند چشمگیر 350 MHz و 2 کانال ورودی آنالوگ، توانایی پردازش سیگنالهای سریع و پیچیده را دارد. نرخ نمونهبرداری زمان واقعی در این مدل، در حالت استفاده از یک کانال به رقم فوقالعاده 2 GSa/s میرسد و در صورت استفاده همزمان از هر دو کانال، این مقدار برابر با 1 GSa/s خواهد بود. با این حال، عمق حافظه این اسیلوسکوپ در حالت تککانال برابر با 80 Kpts و در حالت دو کاناله 40 Kpts است. همچنین سرعت ثبت شکلموج در این مدل به 2,000 wfms/s میرسد که در کنار رزولوشن عمودی 8 بیتی (قابل ارتقا در حالت رزولوشن بالا تا 12 بیت) و حساسیت عمودی عالی از 500 uV/div تا 10 V/div، عملکردی پایدار و دقیق را ارائه میدهد.
رابط کاربری و امکانات نرمافزاری مدل DSO2C35 بر پایه یک نمایشگر 7 اینچی خازنی و چندلمسی با رزولوشن 800 در 480 پیکسل بنا شده است که کار با منوها و تحلیل شکلموجها را بسیار روان و لذتبخش میکند. این دستگاه به طور استاندارد از قابلیت تریگر و دیکدینگ 5 پروتکل سریال پرکاربرد شامل UART, LIN, CAN, SPI, I2C پشتیبانی میکند که برای طراحان سیستمهای دیجیتال یک مزیت بزرگ محسوب میشود. علاوه بر این، اندازهگیری خودکار 32 پارامتر مختلف همراه با تحلیل آماری، وجود دو مجموعه ولتمتر دیجیتال (DVM)، فرکانسمتر سختافزاری، توابع ریاضی شامل FFT، آزمون Pass/Fail و پشتیبانی از دستورات کنترل از راه دور SCPI، این محصول را به یک پلتفرم جامع تبدیل کرده است.
در یک جمعبندی تخصصی، اسیلوسکوپ 350 مگاهرتزی HANTEK DSO2C35 با ارائه نرخ نمونهبرداری 2 GSa/s و امپدانس ورودی 50 اهم، یک انتخاب حرفهای برای تحلیل مدارهای پرسرعت محسوب میشود. با این وجود، به عنوان یک خریدار آگاه باید به دو نکته مهم توجه داشته باشید: نخست اینکه حرف C در نام این مدل نشان میدهد که دستگاه فاقد ماژول سیگنال ژنراتور داخلی (AWG) است (برخلاف مدلهای سری D که دارای این قابلیت هستند). دومین محدودیت، عمق حافظه پایین 80 Kpts آن است که در مقایسه با نرخ نمونهبرداری بسیار بالای دستگاه، امکان ثبت سیگنالهای بسیار طولانیمدت را بدون افت کیفیت محدود میکند. با وجود این موارد، در این بازه قیمتی، یافتن اسیلوسکوپی با این پهنای باند و نرخ نمونه برداری بسیار دشوار است. در صورتی که برای انتخاب اسیلوسکوپ مورد نظر خود نیاز به مشورت دارید، کارشناسان مجرب ما همواره آمادهاند تا برای انتخاب دقیقترین تجهیزات، مشاورههای تخصصی را به شما عزیزان ارائه دهند.
| پهنای باند (Bandwidth) | |
|---|---|
| تعداد کانال (Channels) | |
| نرخ نمونهبرداری (Sample rate) | |
| عمق حافظه (Memory depth) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 2,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div (1MΩ) / 500 μV/div – 1 V/div (50Ω) |
| زمان صعود (Rise time) | Not specified |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 1MΩ: CAT I 300 Vrms, 400Vpk / 50Ω: 5 Vrms |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% FullScale |
| محدوده تایم بیس (Time Base Range) | 1ns/div to 1ks/div |
| دقت تایم بیس (Time Base Accuracy) | ±50ppm |
| انواع تریگر (Trigger Types) | Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Internal, Under Amp, UART, LIN, CAN, SPI, I2C |
| دیکدینگ باس سریال (Serial Bus Decoding) | UART, IIC, SPI, LIN, CAN |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT |
| اندازهگیری اتوماتیک (Automatic Measurements) | 32 parameters |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| سایز نمایشگر (display size) | |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 50X, 100X, 500X, 1000X |
| نوع نمایشگر (display type) | 800×480 |
