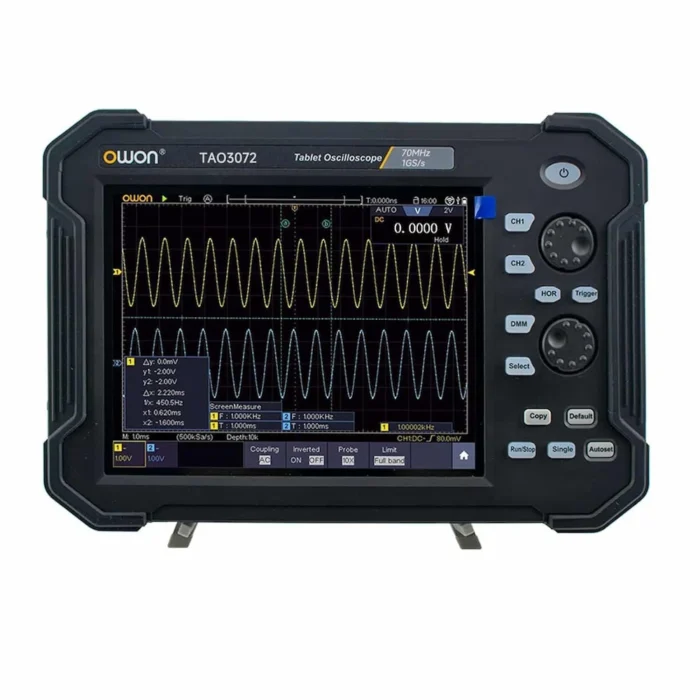

اسیلوسکوپ تبلتی اوون (OWON) TAO3072
این اسیلوسکوپ تبلتی 2 کاناله با پهنای باند 70 MHz دارای نرخ نمونهبرداری 1 GSa/s و عمق حافظه 40 Mpts است که ثبت دقیق سیگنالها را ممکن میسازد. بهرهمندی از نمایشگر لمسی 8 اینچی، باتری قدرتمند 8000 mAh و وزن سبک 1.7 کیلوگرمی، این دستگاه را به ابزاری ایدهآل برای عیبیابیهای میدانی تبدیل کرده است. همچنین از دیکدینگ پروتکلهای سریال، توابع ریاضی FFT و درگاههای LAN و USB پشتیبانی میکند.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ تبلتی OWON TAO3072
اسیلوسکوپ تبلتی OWON TAO3072 از سری TAO3000 یک اسیلوسکوپ دیجیتال قابلحمل با طراحی نوآورانه تبلتی است که قابلیتهای یک اسیلوسکوپ حرفهای و در برخی نسخهها یک مولتیمتر را در قالب یک دستگاه واحد ترکیب میکند. این دستگاه دارای 2 کانال آنالوگ با پهنای باند 70 MHz بوده و از یک نمایشگر 8 اینچی TFT LCD با رزولوشن 800 × 600 و صفحه لمسی چندگانه (Multi‑Touch) بهره میبرد که کار با نمودارها و بررسی شکل موجها را به شدت ساده و لذتبخش میکند. طراحی قابلحمل دستگاه با ابعاد 270 × 191 × 48 mm و وزن حدود 1.7 kg، همراه با یک باتری داخلی 7.4 V با ظرفیت چشمگیر 8000 mAh، امکان استفاده بدون دغدغه از آن را در محیطهای آزمایشگاهی، آموزشی و به خصوص تستهای میدانی و سیار فراهم کرده است.
از نظر عملکرد اندازهگیری و پارامترهای حیاتی، اسیلوسکوپ OWON TAO3072 از نرخ نمونهبرداری زمان واقعی (Real‑time Sampling Rate) برابر با 1 GSa/s پشتیبانی کرده و دارای عمق حافظه (Record Length) برابر با 40 Mpts است که امکان ثبت و تحلیل طولانیتر سیگنالها را به راحتی فراهم میکند. نرخ تازهسازی شکل موج (Waveform Refresh Rate) در این دستگاه تا 45,000 wfms/s میرسد و به لطف رزولوشن عمودی (Vertical Resolution) تا 14‑bit در برخی نسخهها، دقت اندازهگیری سیگنالهای کوچک به شکل چشمگیری افزایش مییابد. محدوده حساسیت عمودی در بازه 1 mV/div تا 10 V/div قابل تنظیم بوده و مقیاس افقی (Time base) در محدوده 2 ns/div تا 1000 s/div با گامبندی 1‑2‑5 تغییر میکند. امپدانس ورودی دستگاه 1 MΩ ±2% در موازات 15 pF ±5% بوده و حداکثر ولتاژ ورودی قابل تحمل آن ≤300 Vrms است.
در بخش تحلیل سیگنال، این اسیلوسکوپ از مجموعه گستردهای از تریگرها شامل Edge، Video، Pulse، Slope، Runt، Window، Timeout، Nth Edge و Logic پشتیبانی میکند و امکان استفاده از Protocol Trigger و دیکدینگ باس برای I2C، SPI، RS232 و CAN (به صورت اختیاری) نیز وجود دارد. ابزارهای اندازهگیری خودکار طیف وسیعی از پارامترها مانند Frequency، Period، Vpp، Rise/Fall Time و Duty Cycle را پوشش میدهند. همچنین قابلیتهای ریاضی (Waveform Math) مانند FFT، مشتق، انتگرال و فیلترهای دیجیتال (Low/High/Band Pass) برای تحلیل پیشرفته سیگنالها در دسترس هستند. از نظر ارتباطی نیز این مدل با پشتیبانی از USB Host/Device، LAN، ماژول WIFI (اختیاری) و سازگاری با SCPI و LabVIEW، امکان اتصال یکپارچه به سیستمهای اتوماسیون آزمایشگاهی را فراهم میکند.
در مجموع، اسیلوسکوپ تبلتی OWON TAO3072 با ترکیب امکانات پرتابل، فرکانسمتر داخلی، قابلیت ذخیره 100 شکلموج و پشتیبانی اختیاری از مولتیمتر 4½ رقمی، یک دستیار تمامعیار برای مهندسین است. با این حال، با نگاهی واقعبینانه باید توجه داشت که پهنای باند 70 MHz این مدل، آن را بیشتر برای تحلیل سیگنالهای عمومی الکترونیکی، مقاصد آموزشی و توسعه سیستمهای امبدد (Embedded) مناسب ساخته و برای تحلیل سیگنالهای بسیار پرسرعت یا کاربردهای پیشرفته RF محدودیتهایی به همراه خواهد داشت. در صورتی که برای انتخاب این دستگاه، بررسی سازگاری آن با پروژههای خود یا مقایسه با سایر اسیلوسکوپها به راهنمایی بیشتری نیاز دارید، میتوانید همین حالا با کارشناسان فروش و متخصصین ما تماس بگیرید تا دقیقترین مشاوره فنی را دریافت نمایید.
| وزن | 1700 گرم |
|---|---|
| ابعاد | 270 × 191 × 48 میلیمتر |
| شرکت سازنده (Manufacture) | |
| پهنای باند (Bandwidth) | |
| نرخ نمونهبرداری (Sample rate) | |
| تعداد کانال (Channels) | |
| سایز نمایشگر (display size) | |
| ظرفیت باتری (Battery capacity) | 7.4V, 8000mAh |
| نرخ ثبت شکل موج (Waveform capture rate) | 45,000 wfms/s |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| عمق حافظه (Memory depth) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, RS232, and CAN (optional) |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 36 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | Not specified |
| ولت متر دیجیتال (Digital Voltmeter) | Optional |
| نوع نمایشگر (display type) | TFT LCD, 800 × 600 |
| ماکزیمم ولتاژ ورودی (Max input voltage) | ≤ 300 Vrms |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 1000X, step by 1-2-5 |
| زمان صعود (Rise time) | Not specified |
| دقت تایم بیس (Time Base Accuracy) | ±10ppm |
| محدوده تایم بیس (Time Base Range) | 2ns/div to 1000s/div, step by 1-2-5 |
| انواع تریگر (Trigger Types) | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, and CAN (optional) |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (low pass, high pass, band pass, band reject) |
