پراب اسیلوسکوپ پینتک (PINTECH) CP-3601R

بررسی تخصصی و خرید پراب اسیلوسکوپ PINTECH CP-3601R

ورود به دنیای سیگنال‌های فوق‌سریع و مدارهای فرکانس بالا، نیازمند تجهیزاتی است که کوچک‌ترین جزئیات را بدون افت کیفیت و اعوجاج به نمایشگر منتقل کنند. پراب پسیو مدل CP-3601R از برند تایوانی پینتک (PINTECH)، یک شاهکار مهندسی است که دقیقاً برای اتصال به اسیلوسکوپ‌های پیشرفته طراحی شده است. این کابل رابط با طول استاندارد 1.2 متر، فضای کاری ایده‌آلی را روی میزهای آزمایشگاهی برای شما فراهم می‌کند . یکی از ویژگی‌های برجسته و متمایز این مدل نسبت به نسخه‌های معمولی، پشتیبانی از قابلیت Readout است؛ این ویژگی به اسیلوسکوپ‌های سازگار اجازه می‌دهد تا ضریب تضعیف پراب را به صورت خودکار تشخیص داده و از خطاهای محاسباتی کاربر در خواندن دامنه سیگنال جلوگیری کنند .

قدرت اصلی این تجهیز در مدیریت بی‌نقص سیگنال‌های پرسرعت نهفته است. این پراب با ضریب تضعیف ثابت 10:1 (با دقت بسیار بالای ±0.5% در حالت DC)، پهنای باند خیره‌کننده 600 MHz را به همراه زمان صعود فوق‌سریع 0.58 ns به کاربر ارائه می‌دهد که برای رصد گذرگاه‌های دیتای پرسرعت و مدارهای مخابراتی بی‌نظیر است. در این پیکربندی حرفه‌ای، هنگامی که پراب به اسیلوسکوپ‌هایی با امپدانس 1 MΩ متصل می‌شود، مقاومت ورودی معادل 10 MΩ بوده و ظرفیت خازنی به عدد بسیار ناچیز 12 PF کاهش می‌یابد تا اثر بارگذاری (Loading) روی مدار تحت تست به حداقل ممکن برسد .

در زمینه ایمنی و کالیبراسیون، مهندسان پینتک بالاترین استانداردهای صنعتی از جمله ایمنی EN61010-031 را در این محصول لحاظ کرده‌اند . این پراب می‌تواند ولتاژهای ورودی تا سقف 600 V در کلاس حفاظتی CAT I و 300 V در کلاس CAT II (ترکیب ولتاژ DC و پیک AC) را به صورت ایمن مهار کند؛ البته باید در نظر داشت که با افزایش فرکانس سیگنال، این آستانه تحمل ولتاژ کاهش می‌یابد. برای تطبیق دقیق امپدانس با ورودی دستگاه شما، محدوده جبران‌سازی خازنی بین 6 PF تا 22 PF در نظر گرفته شده است . همچنین این محصول قادر است در بازه دمایی 0 ℃ تا 50 ℃ و رطوبت نسبی 85% (در دمای 35 ℃) عملکردی کاملاً پایدار از خود نشان دهد .

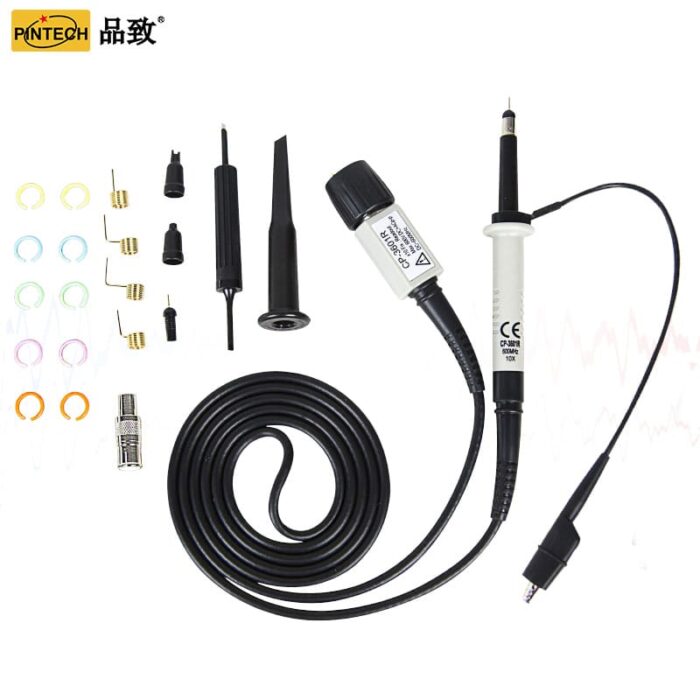

به طور خلاصه، مدل CP-3601R با تلفیق پهنای باند 600 MHz، پین Readout و مجموعه‌ای کامل از لوازم جانبی (شامل فنرهای اتصال زمین، آداپتور BNC، حلقه‌های رنگی و ابزار تنظیم)، از یک پراب معمولی فراتر رفته و به ابزاری کلیدی برای آزمایشگاه‌های تحقیق و توسعه (R&D) تبدیل شده است . تیم کارشناسان ما آماده‌اند تا برای ارتقای تجهیزات میز کارتان، مشاوره‌های تخصصی لازم را به شما ارائه دهند.
