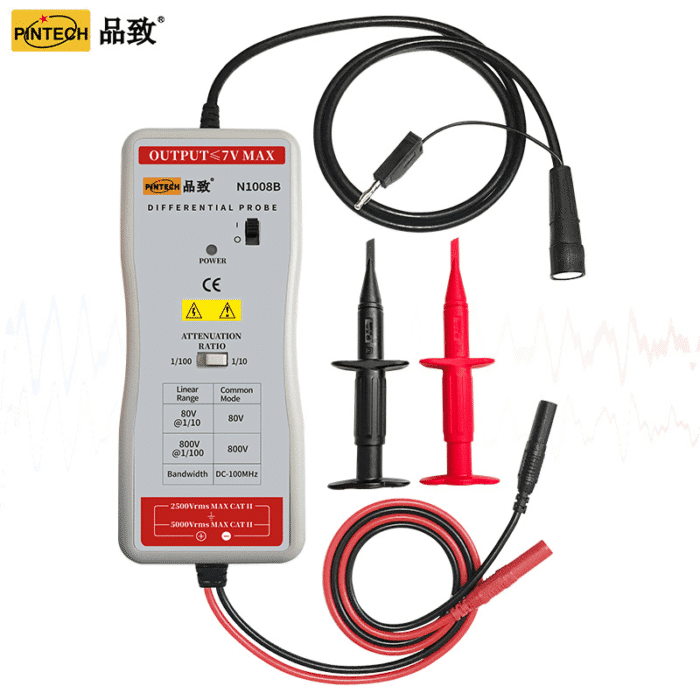

پراب دیفرانسیلی اسیلوسکوپ پینتک (PINTECH) N1008B

بررسی تخصصی و خرید پراب دیفرانسیلی پینتک (PINTECH) N1008B

هنگام کار با مدارهای قدرت، اینورترها و منابع تغذیه سوئیچینگ، اندازه‌گیری ولتاژهایی که مرجع آن‌ها زمین نیست، نیازمند تجهیزات ایزوله و دقیقی است که از بروز خطاهای محاسباتی جلوگیری کنند. پراب دیفرانسیلی اکتیو مدل N1008B از برند پینتک، ابزاری از سری فشرده این شرکت است که با هدف اندازه‌گیری بسیار دقیق ولتاژهای شناور با خطای استثنایی 1 % طراحی شده است. این دستگاه برای ایجاد بهترین شعاع حرکتی روی میز کار، به کابل‌های رابط مناسبی مجهز شده و امکان اتصال به تمامی برندهای اسیلوسکوپ که امپدانس ورودی 1 MΩ دارند را به سادگی فراهم می‌کند.

در بخش توانمندی‌های الکتریکی، این پراب از دو ضریب تضعیف 10X و 100X پشتیبانی می‌کند که هر کدام مشخصات فرکانسی متفاوتی را ارائه می‌دهند. با تنظیم کلید روی حالت 100X، شما به پهنای باند کامل 100 MHz دسترسی خواهید داشت و می‌توانید ولتاژهای دیفرانسیلی تا سقف 800 Vp-p (معادل 400 V DC یا حدود 280 V RMS) را به صورت کاملاً ایمن مهار کنید. اما اگر قصد سنجش سیگنال‌های ضعیف‌تر را دارید، حالت 10X با پهنای باند 50 MHz امکان اندازه‌گیری ولتاژهای تا سقف 80 Vp-p (معادل 40 V DC یا حدود 28 V RMS) را با بالاترین دقت فراهم می‌سازد. زمان صعود در این دستگاه نیز بزرگتر یا مساوی 3.5 ns است که برای رصد پالس‌های سریع عملکردی کاملاً مطلوب به شمار می‌رود.

یکی از نقاط قوت برجسته این تجهیز، طراحی هوشمندانه آن برای به حداقل رساندن نویز و خطای اندازه‌گیری است. ولتاژ آفست این دستگاه در محدوده کمتر از 5 mV قرار دارد و میزان نویز نیز به شدت پایین کنترل شده است؛ به طوری که در حالت 10X نویز کمتر از 10 mV و در حالت 100X کمتر از 50 mV ارزیابی می‌شود. برای دستیابی به بالاترین میزان دقت، شرکت سازنده اکیداً توصیه کرده است که پیش از شروع فرآیند اندازه‌گیری، اجازه دهید پراب بین 1 تا 2 دقیقه گرم شود. علاوه بر این، به منظور کاهش اثر بارگذاری روی مدار تحت تست، مقاومت ورودی بین دو سر پراب 4 MΩ (با ظرفیت خازنی 1.25 pF) و بین هر سر تا زمین 2 MΩ (با ظرفیت خازنی 2.5 pF) مهندسی شده است. ضریب رد حالت مشترک (CMRR) نیز در فرکانس 60 Hz بیشتر از 80 dB و در فرکانس 100 kHz بیشتر از 50 dB است که مقاومت عالی در برابر نویزهای محیطی را نشان می‌دهد.

در نهایت، این پراب با قابلیت تحمل ولتاژ مشترک 280 V RMS و خروجی کمتر از 7 V، برای بازرسی و طراحی طیف وسیعی از تجهیزات الکترونیک قدرت یک دستیار کاملاً حرفه‌ای است. پیشنهاد می‌کنیم برای خریدی مطمئن‌تر و دریافت مشاوره تخصصی پیش از تهیه این ابزار، با متخصصین مجموعه ما تماس بگیرید.
