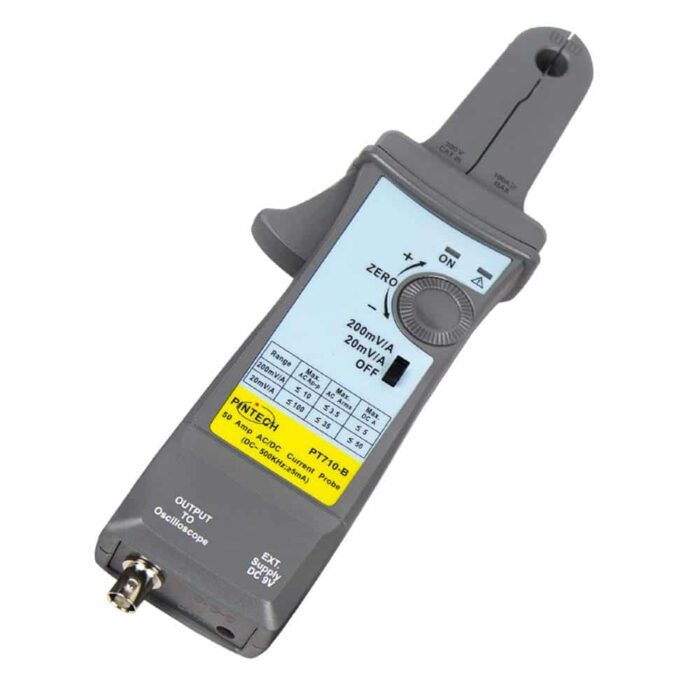

پراب جریان اسیلوسکوپ پینتک (PINTECH) PT-710-B

بررسی تخصصی و خرید پراب جریان پینتک (PINTECH) PT-710-B

برای اندازه‌گیری دقیق و بدون دردسر جریان در مدارهای الکترونیکی، پراب‌های کلمپی یک ابزار حیاتی محسوب می‌شوند. پراب جریان مدل PT-710-B از برند پینتک (PINTECH) یکی از گزینه‌های بسیار کارآمد برای کاربردهای توان پایین (Small power) است . این دستگاه با طراحی کلمپی خود، دارای فکی با حداکثر ظرفیت بازشوندگی ۱۱ میلی‌متر است که به سادگی دور هادی‌ها قرار می‌گیرد . یکی از اصلاحات فیزیکی جذاب در این مدل، طراحی کابل خروجی به صورت جداشونده (Detachable) است که علاوه بر راحتی در استفاده، فرآیند جمع‌آوری و نگهداری آن را بسیار ساده‌تر کرده است . همچنین این پراب با استفاده از رابط استاندارد BNC، قابلیت اتصال به تمامی برندهای اسیلوسکوپ را داراست .

توانمندی اصلی این پراب در سنجش جریان‌های مستقیم (DC) تا ۵۰ آمپر و جریان‌های متناوب (AC) تا ۱۰۰ آمپر پیک‌تاپیک (معادل ۳۵ آمپر RMS) نهفته است. شرکت سازنده در این مدل ارتقا یافته، پهنای باند را از ۳۰۰ کیلوهرتز به ۵۰۰ کیلوهرتز (DC-500KHz) افزایش داده و زمان صعود (Rise time) را نیز از ۱.۲ میکروثانیه به ۰.۷ میکروثانیه بهبود بخشیده است. روی بدنه دستگاه یک کلید برای انتخاب ضریب تبدیل در دو حالت 20mV/A و 200mV/A تعبیه شده است . در حالت 200mV/A، دستگاه خطای ±3% (برای جریان ۳۰ میلی‌آمپر تا ۵ آمپر پیک) دارد و در حالت 20mV/A خطای آن ±4% (برای ۳۰۰ میلی‌آمپر تا ۲۰ آمپر پیک) و ±15% (برای جریان‌های ۲۰ تا ۵۰ آمپر پیک) است . نکته قابل توجه دیگر، کاهش حداقل ۳ برابری میزان نویز در این مدل نسبت به نسل‌های قبلی است که حساسیت حداکثر ۵ میلی‌آمپری (هنگام نمایش ۱ میلی‌ولت روی اسیلوسکوپ) را برای شما به ارمغان می‌آورد.

ایمنی و قابلیت اطمینان، رکن اصلی تجهیزات اندازه‌گیری است. این پراب در محیط‌های کاری با ولتاژ حداکثر ۳۰۰ ولت در کلاس ایمنی CAT III و برای ولتاژهای شناور (Floating Voltage) تا ۶۰۰ ولت در کلاس CAT II به شکلی کاملاً ایمن عمل می‌کند. برای کالیبراسیون و حذف خطاهای اندازه‌گیری پیش از شروع کار، یک پیچ تنظیم صفر (ZERO) روی پنل دستگاه قرار داده شده است . این تجهیز از دو حالت تامین انرژی پشتیبانی می‌کند و در بسته‌بندی آن اقلام کاربردی مانند آداپتور برق، کابل رابط کواکسیال (مدل BP-250) و یک مبدل دوپین (مدل MT-246N) ارائه می‌شود .

در مجموع، این پراب با ارتقای پهنای باند به ۵۰۰ کیلوهرتز و کاهش چشمگیر نویز، ابزاری بسیار مناسب برای بررسی منابع تغذیه سوئیچینگ، درایورهای موتور، سیستم‌های روشنایی LED و تجهیزات حوزه انرژی‌های نو محسوب می‌شود . اگر به دنبال یک پراب جریان دقیق برای مدارهای توان پایین هستید، PT-710-B یک سرمایه‌گذاری ایده‌آل برای میز کار شماست.
