پراب جریان اسیلوسکوپ پینتک (PINTECH) PT-227

بررسی تخصصی و خرید پراب جریان پینتک (PINTECH) PT-227

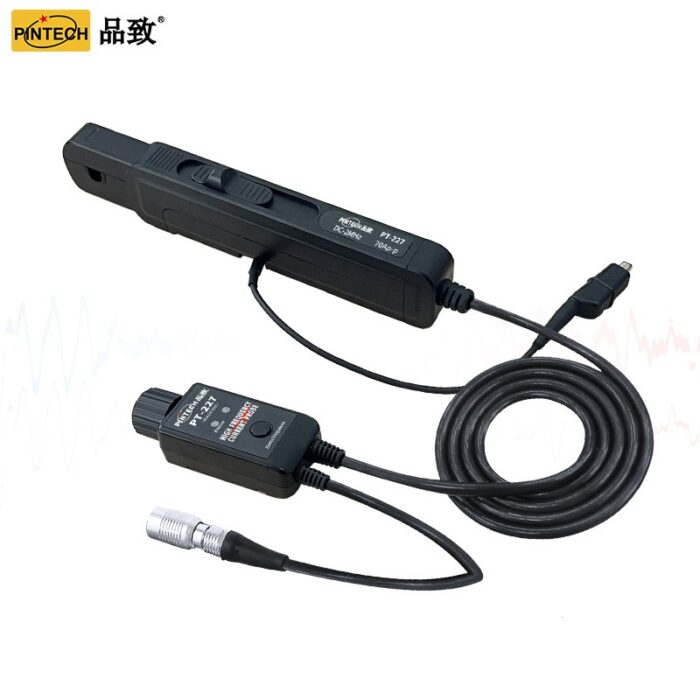

سنجش دقیق جریان‌های فرکانس بالا بدون نیاز به قطع مسیر مدار، نیازمند ابزاری است که علاوه بر حساسیت بالا، کمترین نویز را به سیستم القا کند. پراب جریان کلمپی مدل PT-227 از برند پینتک (PINTECH)، یک تجهیز پیشرفته برای اندازه‌گیری همزمان جریان‌های متناوب (AC) و مستقیم (DC) است که به لطف خروجی استاندارد BNC، قابلیت اتصال به تمامی اسیلوسکوپ‌های موجود در بازار را دارد. این دستگاه با طراحی ارگونومیک، دارای ابعاد 144 mm در 17 mm در 29 mm بوده و وزن کل آن به همراه آداپتور به 450 g می‌رسد . یکی از مزیت‌های فیزیکی این مدل، طراحی فک‌های کلمپ با قطر 5 mm است که دسترسی به هادی‌ها را در بردهای متراکم و فضاهای محدود بسیار ساده می‌کند. همچنین کابل رابط این پراب طولی معادل 1.48 متر دارد که شعاع حرکتی ایده‌آلی را برای کاربر روی میز کار فراهم می‌آورد.

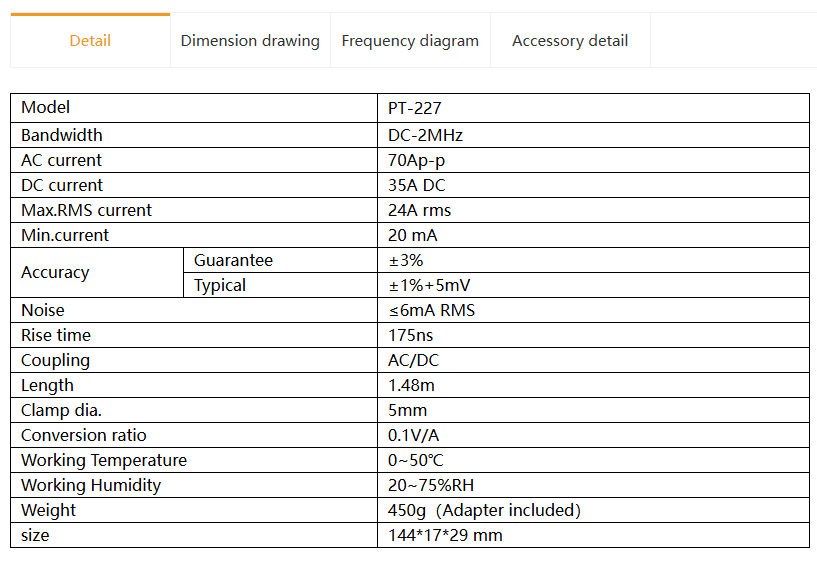

در بخش توانمندی‌های الکتریکی، این پراب با ارائه پهنای باند 2 MHz (از نوع DC تا 2 مگاهرتز)، عملکردی درخشان در پایش سیگنال‌های سریع دارد. این تجهیز قادر است جریان‌های متناوب (AC) را تا سقف پیک 70 Ap-p و جریان‌های مستقیم (DC) را تا 35 A به صورت پیوسته اندازه‌گیری کند؛ ضمن اینکه حداکثر جریان موثر (RMS) قابل‌تحمل برای آن 24 A می‌باشد. از سوی دیگر، حساسیت بالای این پراب امکان سنجش جریان‌های ضعیف تا حداقل 20 mA را نیز فراهم کرده است. ضریب تبدیل جریان به ولتاژ در این مدل برابر با 0.1 V/A (معادل تضعیف 10:1) است. در خصوص زمان صعود (Rise time)، مستندات شرکت سازنده مقادیر متفاوتی بین 17.5 ns تا 175 ns را ثبت کرده‌اند که با توجه به پهنای باند 2 مگاهرتزی، مقدار 175 ns با محاسبات فیزیکی همخوانی بیشتری دارد.

دقت و پایداری در محیط‌های آزمایشگاهی اهمیت فراوانی دارد. دقت اندازه‌گیری (Accuracy) در حالت معمول (Typical) برابر با 1% (±5 mV) و در حالت تضمین‌شده (Guarantee) دارای خطای حداکثر ±3% است. همچنین میزان نویز دستگاه بسیار پایین و در حد کمتر از 6 mA RMS کنترل شده است که برای رصد دقیق شکل‌موج‌ها یک مزیت بزرگ محسوب می‌شود. این محصول در بازه دمایی 0 °C تا 50 °C و رطوبت نسبی 20% تا 75% بهترین عملکرد را از خود نشان می‌دهد . شرکت پینتک برای تکمیل این پکیج، اقلام جانبی کاملی شامل آداپتور برق اختصاصی، کابل تغذیه، مبدل PL-36، کابل BNC و سیم اتصال زمین را درون جعبه قرار داده است تا نیازی به تهیه قطعات اضافی نداشته باشید .

در یک نگاه کلی، این پراب با ترکیب پهنای باند 2 MHz و دقت 1%، گستره کاربری وسیعی در صنایعی نظیر طراحی منابع تغذیه، تجهیزات نیمه‌هادی، اینورترها و مبدل‌ها، درایورهای موتور و سیستم‌های حمل‌ونقل دارد . اگر نیازمند یک ابزار حرفه‌ای برای تبدیل اسیلوسکوپ خود به یک تحلیلگر جریان هستید، PT-227 یک سرمایه‌گذاری مطمئن خواهد بود. تیم فنی ما آماده است تا در صورت نیاز به راهنمایی بیشتر، شما را در خریدی دقیق و متناسب با نیازهایتان یاری کند.
