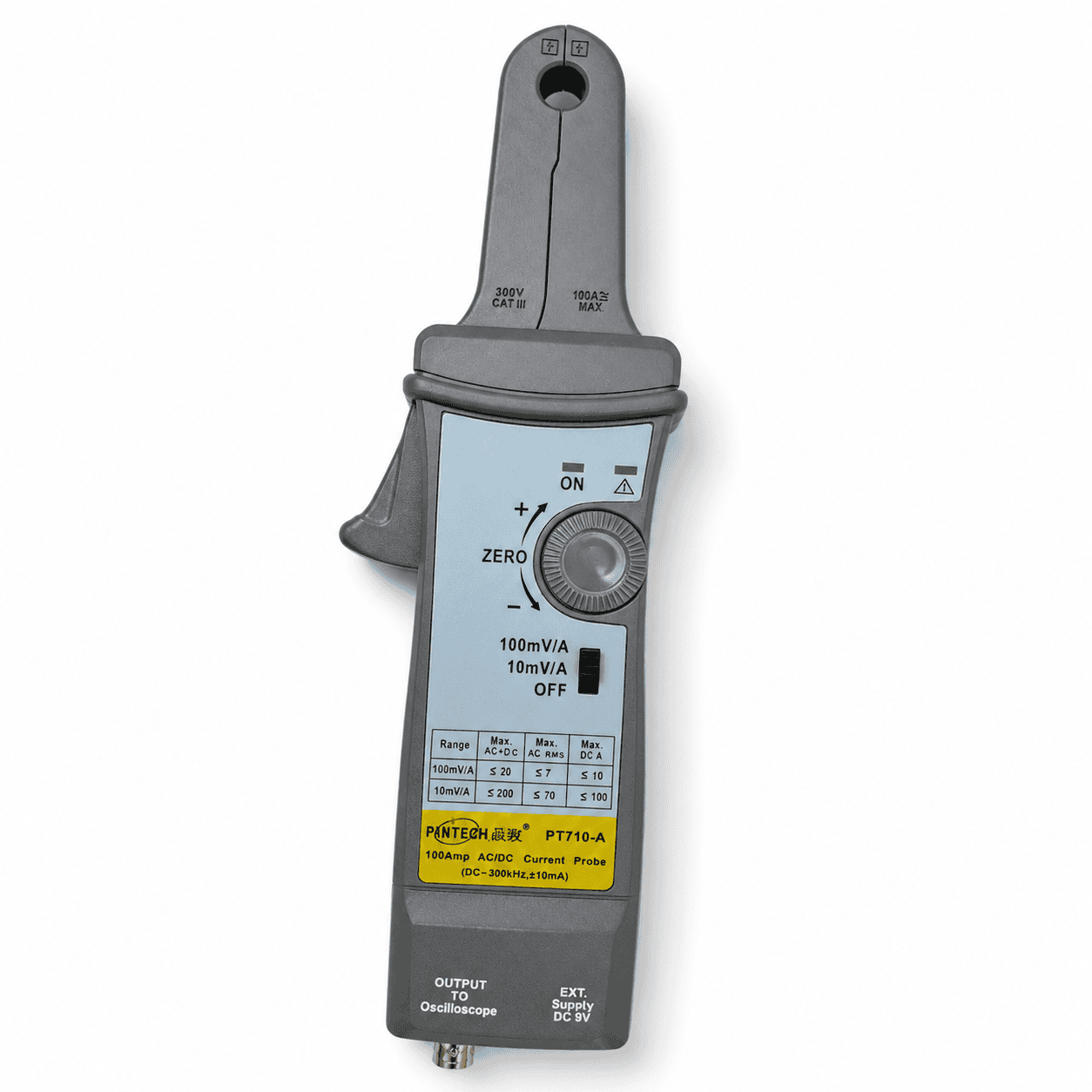

بررسی تخصصی و خرید پراب جریان پینتک (PINTECH) PT-710-A
پرابهای جریان اکتیو از ابزارهای ضروری برای تحلیل غیرمخرب (Non-invasive) سیگنالهای متناوب و مستقیم (AC/DC) در ارزیابی منابع تغذیه سوئیچینگ، درایوهای موتور و سیستمهای انرژی محسوب میشوند. پراب جریان پینتک (PINTECH) مدل PT-710-A یک سختافزار اندازهگیری پیشرفته است که پهنای باند 300 kHz را در اختیار مهندسان قرار میدهد. این تجهیز با بهرهگیری از دهانه فک (Jaw) به قطر حداکثر 11 mm، ابعادی معادل 280 در 70 در 32 mm و وزن 260 گرم طراحی شده است.
در معماری پردازش سیگنال، این ابزار از یک سیستم مبدل ترکیبی (Hybrid) بهره میبرد؛ به این صورت که برای خوانش فرکانسهای پایین و جریانهای DC از سنسور اثر هال (Hall effect) و برای ردیابی سیگنالهای فرکانس بالای AC از قانون القای فارادی استفاده میکند. این پراب دارای دو محدوده اندازهگیری با ضرایب تبدیل 10 mV/A و 100 mV/A است. در این پلتفرم، حداکثر جریان قابل سنجش DC برابر با 100 A، جریان موثر متناوب 70 Arms و پیک جریان مقطعی 200 Ap-p میباشد. زمان صعود (Rise time) در این مدل 1.2 μs ارزیابی شده و کمترین جریان قابل سنجش (حساسیت پایه) در آن 10 mA است.
تغذیه این دستگاه از طریق یک باتری 9V استاندارد (IEC 6LR61) یا آداپتور خارجی تامین میگردد. وضعیت عملیاتی دستگاه پیوسته توسط نشانگرهای LED گزارش میشود؛ روشن بودن رنگ سبز نشاندهنده ولتاژ بالاتر از 6.5V، چشمکزن سبز به معنای افت ولتاژ و نیاز به تعویض باتری، و LED قرمز نشانگر وضعیت اضافهبار (Overload) جهت هشدار به کاربر برای جلوگیری از اشباع هسته مغناطیسی است. همچنین حداکثر ولتاژ کاری ایمن در این ابزار برابر با 300V CAT III و ولتاژ شناور مجاز آن 600V CAT II تعریف شده است.
با بررسی دقیقتر مستندات فنی، مهندسان باید در کاربریهای حساس به سه محدودیت رفتاری این سختافزار توجه کنند: نخست اینکه دقت اندازهگیری دستگاه خطی نیست؛ در ضریب 100 mV/A (تا سقف 10A) دقت دستگاه بسیار مطلوب و برابر با ±3% است، اما اگر دستگاه را روی ضریب 10 mV/A تنظیم کنید تا جریانهای شدیدی بین 40A تا 100A را بسنجید، میزان خطا در اندازهگیری افزایش یافته و به ±15% میرسد. نکته دوم، وجود 1.5 درجه اختلاف فاز (Phase shift) در محدوده فرکانسی DC تا 65 Hz به دلیل گذرِ عملکرد از سنسور هال به سیستم القایی است. مفهوم عملی این موضوع آن است که اگر در حال محاسبه توان اکتیو مدارهایی (مثل مدارهای اصلاح ضریب توان یا PFC) هستید که در آنها همزمانی بسیار دقیق ولتاژ و جریان حیاتی است، این اختلاف فازِ 1.5 درجهای باعث ایجاد خطای محاسباتی ظریف در زمانبندی سیگنالها خواهد شد. در نهایت، سنسور اثر هال به شدت تحت تاثیر میدان مغناطیسی زمین و تغییرات حرارتی محیط قرار دارد و ایجاد آفستِ ثابت در آن اجتنابناپذیر است؛ لذا پیش از انجام هرگونه ارزیابی دقیق، دستگاه حتماً باید به صورت دستی صفر (Manual Zero-adjustment) شود .

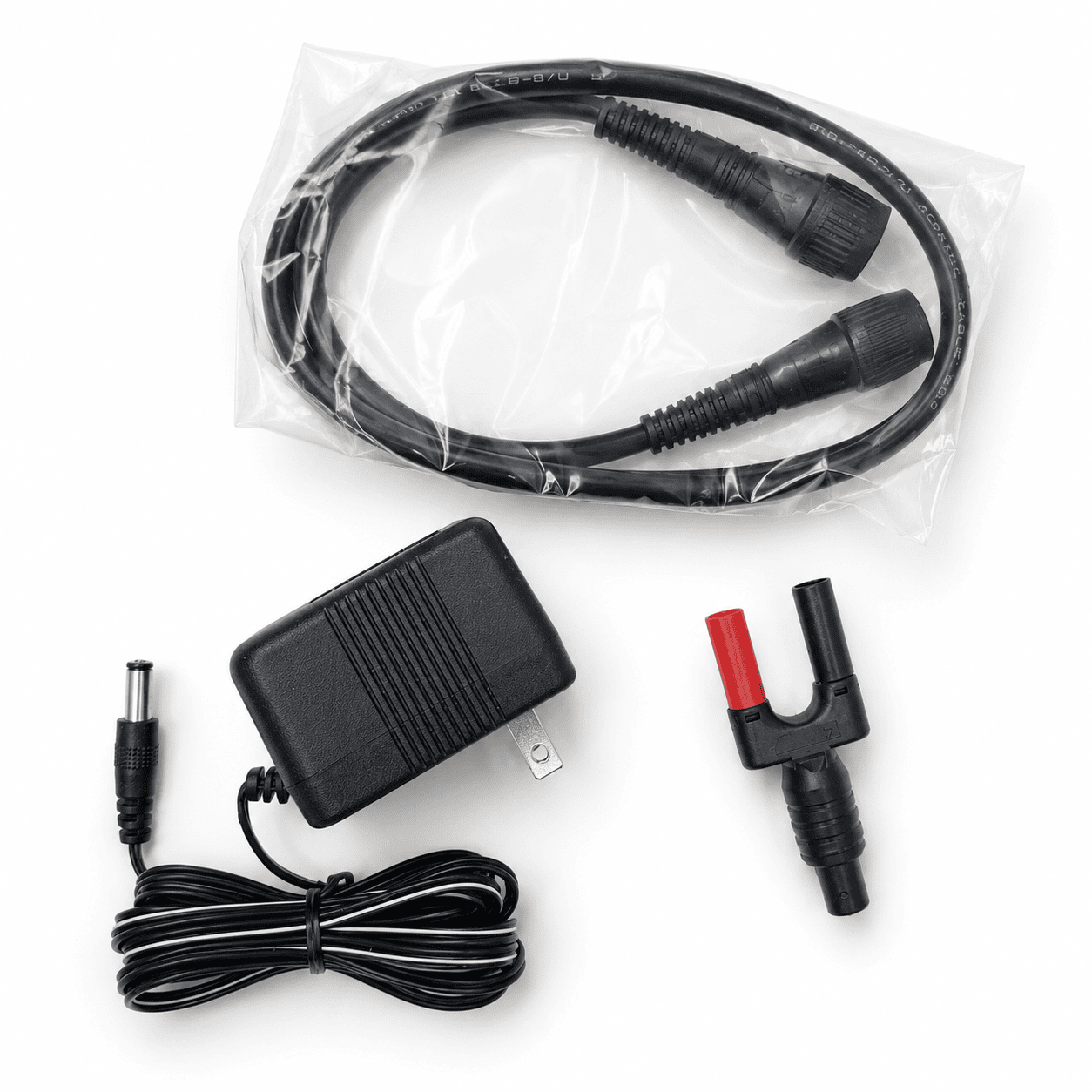

با این وجود، برخورداری از رابط استاندارد BNC جهت اتصال به تمامی اسیلوسکوپها و گنجانده شدن مبدل کواکسیال به موزی (MT-246N) برای اتصال مستقیم به مولتیمترهای دیجیتال، این ابزار را به یک بسته کامل آزمایشگاهی تبدیل کرده است. در صورتی که برای پیشبرد پروژههای صنعتی خود قصد تهیه این تجهیز را دارید، کارشناسان فنی ایلکوشاپ از طریق شمارههای تماس درجشده در وبسایت، آماده ارائه مشاورههای جامع به شما پیش از ثبت نهایی سفارش هستند.
