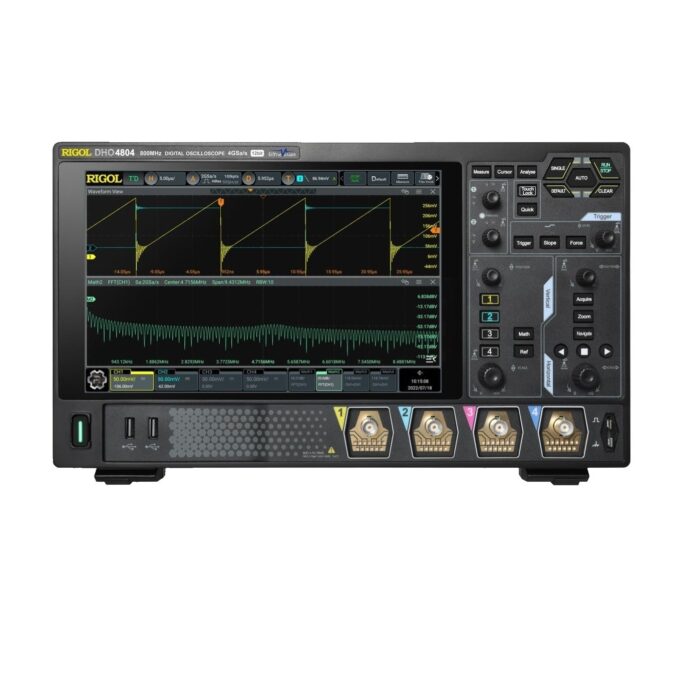

اسیلوسکوپ ریگول (RIGOL) DHO4804
این دستگاه 4 کاناله با پهنای باند 800 MHz و رزولوشن 12 bit، دقتی استثنایی در تحلیل سیگنالهای حساس ارائه میدهد. بهرهمندی از نرخ نمونهبرداری 4 GSa/s، حافظه 250 Mpts و نرخ ثبت خیرهکننده 1,500,000 wfms/s، مشاهده کوچکترین جزئیات را ممکن میسازد. با نویز کف بسیار پایین 18 μVrms و نمایشگر لمسی 10.1 اینچی، ابزاری قدرتمند برای مهندسی پیشرفته و تحلیل پروتکلهای سریال است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ناموجود
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ RIGOL DHO4804
اسیلوسکوپ RIGOL DHO4804 پیشرفتهترین مدل سری DHO4000 است و با 4 کانال آنالوگ، پهنای باند 800 MHz و رزولوشن 12 بیت، برای اندازهگیریهای دقیق و کاربردهای حساس طراحی شده است. این مدل به چیپست جدید Centaurus مجهز است و با نرخ نمونهبرداری تا 4 GSa/s، حداقل Vertical Scale برابر 100 μV/div و نویز کف 18 μVrms امکان مشاهده و تحلیل کوچکترین جزئیات سیگنال را فراهم میکند. همچنین Record Length استاندارد 250 Mpts (و قابل ارتقاء تا 500 Mpts) باعث میشود بتوان رخدادهای طولانی و پیچیده را با جزئیات کامل ثبت و بررسی کرد.
DHO4804 با بهرهگیری از حالت UltraAcquire قادر است تا 1,500,000 wfms/s شکلموج را ثبت کند که یکی از بالاترین سرعتهای Capture در رده خود محسوب میشود. این ویژگی برای تحلیل رخدادهای گذرا، نویزهای لحظهای، ringing، overshoot و رفتارهای غیرخطی بسیار ارزشمند است. این دستگاه از Rise Time حدود 500 ps (در ورودی 50 Ω) برخوردار است و در حالت High‑Resolution رزولوشن آن تا 16 بیت نیز افزایش مییابد. همچنین امکان ضبط و بازپخش سختافزاری شکلموج تا 500,000 فریم در سیستم تعبیه شده است که برای تحلیل جزئیات سیگنال در بازههای طولانی کاربردی است.
در بخش نرمافزار و ابزارهای تحلیل، این مدل مجموعه کاملی از اندازهگیری اتوماتیک (تا 41 پارامتر مختلف)، نمایش همزمان 14 اندازهگیری، قابلیت FFT با انواع پنجرهها، فیلترهای دیجیتال، عملیات ریاضی و Color‑Grade Display را در اختیار کاربر قرار میدهد. همچنین پشتیبانی از تریگرهای پیشرفته مانند Edge، Pulse، Slope، Runt، Window، Timeout، Duration، Delay، Setup/Hold و تریگر و دیکود سریال شامل RS232، I2C، SPI، CAN بهصورت استاندارد ارائه شده است؛ و تحلیل پروتکلهای CAN‑FD، LIN، FlexRay، I2S و MIL‑STD‑1553 بهصورت آپشن قابل فعالسازی است. نمایشگر بزرگ 10.1 اینچی با رزولوشن 1280×800 و قابلیت لمس چندگانه تجربه کاربری حرفهای و روانی فراهم میکند.
با وجود تواناییهای بسیار بالا، محدودیتهایی مانند پهنای باند مؤثر 500 MHz هنگام استفاده از ورودی 1 MΩ در این مدل وجود دارد، و برخی قابلیتهای اصلی مانند حافظه 500 Mpts یا تحلیل پروتکلهای تخصصی تنها از طریق آپشن قابل فعالسازی هستند. همچنین توان ورودی 50 Ω محدود به 5 Vrms است که در برخی کاربردهای ولتاژ بالا باید مدنظر قرار گیرد. در مجموع، DHO4804 با ترکیب رزولوشن 12 بیت، نرخ نمونهبرداری 4 GSa/s، حافظه بسیار عمیق، سرعت Capture فوقالعاده و نویز کف بسیار پایین، یکی از دقیقترین و قدرتمندترین اسیلوسکوپهای رده مهندسی محسوب میشود. برای دریافت راهنمایی تخصصی و انتخاب نسخه مناسب (همراه با آپشنهای موردنیاز) میتوانید با کارشناسان ما تماس بگیرید.
| وزن | 3800 گرم |
|---|---|
| ابعاد | 358,14 × 214,72 × 120,62 میلیمتر |
| پهنای باند (Bandwidth) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 50,000 wfms/s |
| تعداد کانال (Channels) | |
| شرکت سازنده (Manufacture) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Standard: Parallel, RS232/UART, I2C, SPI, CAN / Optional: LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553 |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 41 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±2% full scale |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | Capacitive multi-touch display, 1280×800 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 1 MΩ: CAT I 300 Vrms, 400 Vpk (DC + Vpeak) / 50 Ω: 5 Vrms |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 5000X |
| زمان صعود (Rise time) | ≤ 500 ps (under 50 Ω) |
| دقت تایم بیس (Time Base Accuracy) | ±1.5 ppm ± 1 ppm/year |
| محدوده تایم بیس (Time Base Range) | 500 ps/div to 1 ks/div |
| انواع تریگر (Trigger Types) | Standard: Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, I2C, SPI, RS232/UART, CAN / Optional: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 |
| حساسیت عمودی (Vertical Sensitivity) | 1 MΩ: 100 μV/div – 10 V/div , 50 Ω: 100 μV/div – 1 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop |
