پراب لاجیک ریگول (RIGOL) PLA2216

بررسی تخصصی و خرید پراب لاجیک ریگول (RIGOL) PLA2216

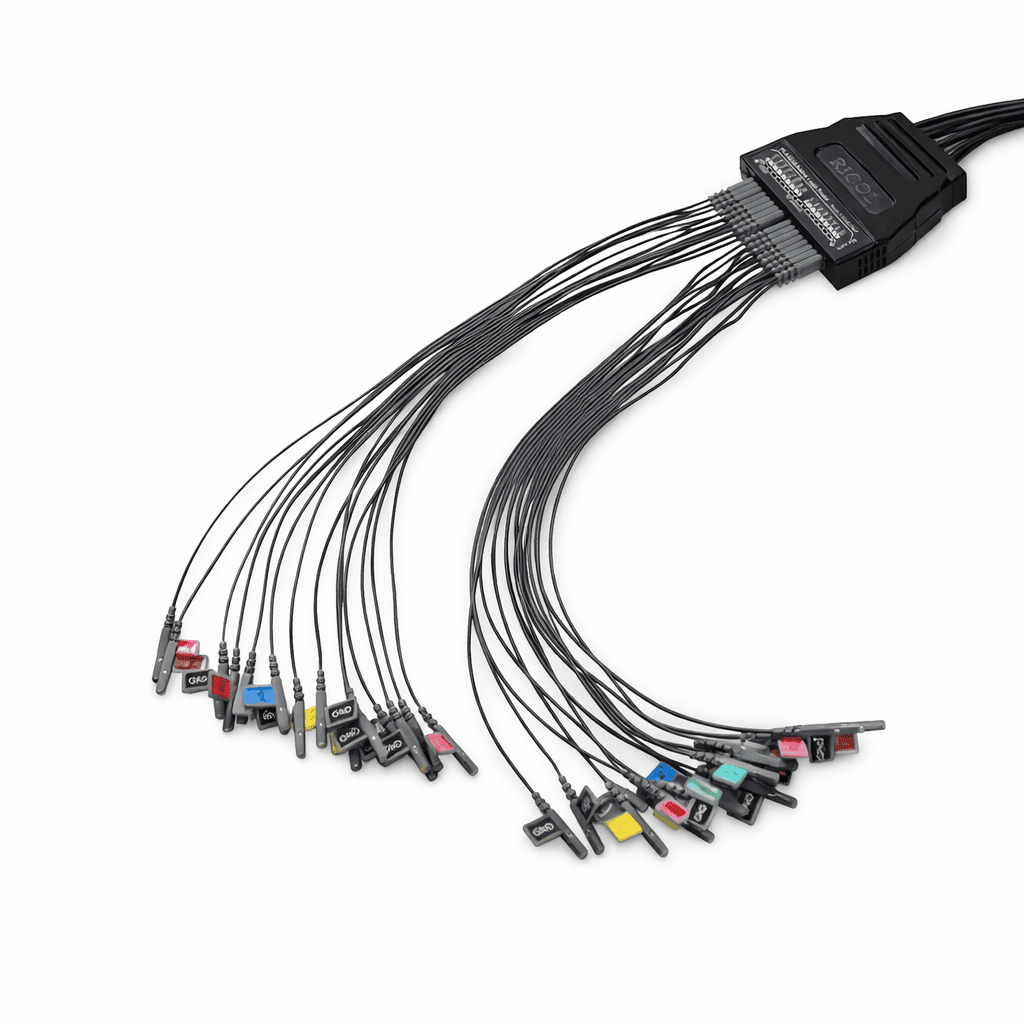

پراب‌های لاجیک (منطقی) اکتیو نقش مهمی در ارتقای قابلیت‌های اندازه‌گیری اسیلوسکوپ‌ها ایفا می‌کنند. پراب لاجیک ریگول (RIGOL) مدل PLA2216 یک ماژول جانبی پیشرفته است که برای افزودن قابلیت لاجیک آنالایزر به اسیلوسکوپ‌های سری MSO5000 و DHO900/S این شرکت طراحی شده است . این پراب با دارا بودن 16 کانال دیجیتال (D0 تا D15)، امکان اتصال همزمان چندین خط داده را برای تحلیل‌های پیچیده فراهم می‌کند که این کانال‌ها به دو گروه هشت‌تایی مجزا (D0-D7 و D8-D15) تقسیم شده‌اند . از نظر فیزیکی، این محصول دارای یک کابل اصلی با طول تقریبی 90 cm و رابط‌های سیمی با طول 25 cm است که آزادی عمل مناسبی را در محیط‌های آزمایشگاهی در اختیار کاربر قرار می‌دهد.

در بخش مشخصات الکتریکی، مدار ورودی این پراب با امپدانس 101 kΩ و ظرفیت خازنی حدود 8 pF طراحی شده است. این معماری توانایی تحمل ولتاژ ورودی تا حداکثر 40V± پیک را با ایمنی کامل دارا می‌باشد . همچنین بازه تنظیم سطح آستانه (Threshold) در این مدل در محدوده 15V± قرار دارد که می‌توان آن را برای هر دو گروه کانال به صورت کاملاً مستقل در تنظیمات اسیلوسکوپ مقداردهی نمود. پشتیبانی از تشخیص پالس‌هایی با حداقل عرض 5 ns و حداقل نوسان ولتاژ (Voltage Swing) برابر با 500 mVpp، از ویژگی‌های کاربردی این محصول برای ردیابی دقیق سیگنال‌های دیجیتال پرسرعت محسوب می‌شود.

به منظور اتصال پایدار و منعطف به مدار تحت تست، این کیت به همراه 20 عدد رابط سیمی (Lead) و 20 عدد گیره اتصال (Grabber) به عنوان لوازم جانبی استاندارد عرضه می‌شود. برای جلوگیری از ایجاد تداخل سیگنال (Crosstalk) یا پرش زمین در هنگام استفاده، برای جلوگیری از تداخل، توصیه می‌شود به ازای هر خط سیگنال، یک سیم زمین (Ground) اختصاصی در نظر بگیرید و آن‌ها را به دور یکدیگر بتابانید؛ قرارگیری سیم زمین در مجاورت نزدیک با خط سیگنال، نویزپذیری و تداخل مدار را به حداقل می‌رساند. علاوه بر این، در سیستم نرم‌افزاری اسیلوسکوپ‌های سازگار، قابلیتی برای کالیبراسیون صفر پراب در نظر گرفته شده است که اجرای آن در اولین اتصال یا هنگام تغییرات دمایی بیش از 5 درجه سانتی‌گراد، برای دستیابی به بالاترین دقت توصیه می‌گردد.

با بررسی دقیق‌تر این ابزار جانبی، از دیدگاه فنی باید اشاره کنیم که افزوده شدن 16 کانال دیجیتال در قالب یک ماژول اکتیو و هماهنگ، ارزش و کارایی اسیلوسکوپ‌های سازگار را برای ارزیابی مدارهای منطقی به شدت ارتقا می‌دهد. چنانچه تصمیم دارید قابلیت‌های تحلیلی تجهیزات ریگول خود را توسعه دهید، تیم پشتیبانی فروشگاه ایلکوشاپ با اشتیاق آماده‌اند تا با یک تماس از طریق شماره‌های قیدشده در سایت، حرفه‌ای‌ترین و شفاف‌ترین راهنمایی‌ها را پیش از ثبت سفارش به شما ارائه دهند.
