اسیلوسکوپ سیگلنت (SIGLENT) SDS2104X Plus
این اسیلوسکوپ با 4 کانال ورودی، پهنای باند 100 MHz و نرخ نمونهبرداری 2 GSa/s، بستری قدرتمند برای پردازش سیگنالهای الکتریکی است. بهرهمندی از عمق حافظه 200 Mpts در کنار نرخ ثبت شکل موج 500,000 wfm/s، شکار سریعترین رویدادها را برای شما میسر میسازد. پشتیبانی از 16 کانال دیجیتال و امکانات ریاضی پیشرفته، از دیگر ویژگیهای مهم این محصول است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ سیگلنت (SIGLENT) SDS2104X Plus
تحلیل دقیق رفتارهای پیچیده در مدارهای الکترونیکی نیازمند تجهیزاتی است که سرعت و دقت را همزمان ارائه دهند. اسیلوسکوپ سیگلنت مدل SDS2104X Plus با ارائه پهنای باند 100 MHz و 4 کانال ورودی آنالوگ، بستری ایدهآل برای رصد سیگنالها فراهم میکند. این دستگاه از نرخ نمونهبرداری 2 GSa/s بهره میبرد و به یک نمایشگر لمسی خازنی مجهز شده است که تعامل با منوها و تنظیمات را بسیار روان و لذتبخش میسازد. پشتیبانی از حالتهای نمایش متنوع و رابط کاربری مدرن، این تجهیز را به یک دستیار هوشمند برای میز کار شما تبدیل کرده است.
در بخش پردازش سیگنال، این مدل قابلیتهای برجستهای از خود نشان میدهد. عمق حافظه در این دستگاه در حالت بیشینه، 200 Mpts است که اجازه میدهد حتی در پایههای زمانی طولانی نیز نرخ نمونهبرداری بالایی داشته باشید. یکی از ویژگیهای جذاب این مدل، دستیابی به نرخ ثبت شکل موج تا 500,000 wfm/s در حالت sequence است که به کمک آن هیچ رویداد گذرا یا خطای لحظهای از چشم شما پنهان نخواهد ماند . افزون بر این، در کنار رزولوشن پیشفرض 8 بیتی، امکان فعالسازی حالت 10 بیتی نیز وجود دارد که برای بررسی جزئیات ظریف دامنه سیگنال کاربردی است .
این اسیلوسکوپ فراتر از یک نمایشگر سادهی سیگنال عمل کرده و ابزارهای تحلیلی متعددی را در دل خود جای داده است. با تهیه پراب لاجیک SPL2016، میتوانید 16 کانال دیجیتال را برای عیبیابی سیستمهای امبدد (Embedded) به دستگاه اضافه کنید. همچنین این مدل از رمزگشایی انواع پروتکلهای ارتباطی پشتیبانی میکند و قابلیت رسم نمودار بود برای بررسی پاسخ فرکانسی مدارها را داراست. وجود دو کانال محاسباتی با توابعی چون مشتق، انتگرال و FFT، در کنار فانکشن ژنراتور داخلی 50 MHz، شما را از خرید و تهیه تجهیزات جانبی بینیاز میسازد.

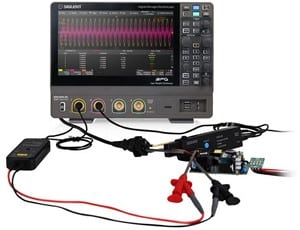

با وجود تمام این مزایای فوقالعاده، باید در نظر داشت که دسترسی به برخی از قابلیتهای تخصصی این دستگاه مانند تحلیل توان و فانکشن ژنراتور، نیازمند تهیه لایسنسهای نرمافزاری مجزا و پرابهای مخصوص است که ممکن است هزینه نهایی تجهیز میز کار را افزایش دهد. با این حال، ساختار یکپارچه و کیفیت بالای قطعات، آن را به یک سرمایهگذاری ایدهآل بدل ساخته است. چنانچه برای اطمینان از تناسب مشخصات این دستگاه با نیازهای پروژه خود تردیدی دارید، کافی است با تیم متخصصین و مهندسان ما در تماس باشید تا با ارائه مشاورهای کاملاً شفاف، بهترین و مطمئنترین مسیر خرید را به شما پیشنهاد دهیم.
| وزن | 3900 گرم |
|---|---|
| ابعاد | 352 × 224 × 111 میلیمتر |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| پرتابل یا رومیزی (benchtop/portable) | |
| شرکت سازنده (Manufacture) | |
| پهنای باند (Bandwidth) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| تعداد کانال (Channels) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 120,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART, CAN, LIN (Standard) / CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT (Optional) |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | +50 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ≤ 3.0% |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| سایز نمایشگر (display size) | |
| نوع نمایشگر (display type) | TFT-LCD, 1024×600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | ≤400 Vpk (DC+AC, 1 MΩ) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, Custom (4x PP215 200MHz passive probes included) |
| زمان صعود (Rise time) | Typical 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±1 ppm (initial) |
| محدوده تایم بیس (Time Base Range) | 1 ns/div to 1000 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial) |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div (1 MΩ) |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT (2 Mpts), d/dt, ∫dt, √, Formula Editor, Bode Plot, X-Y Mode |
