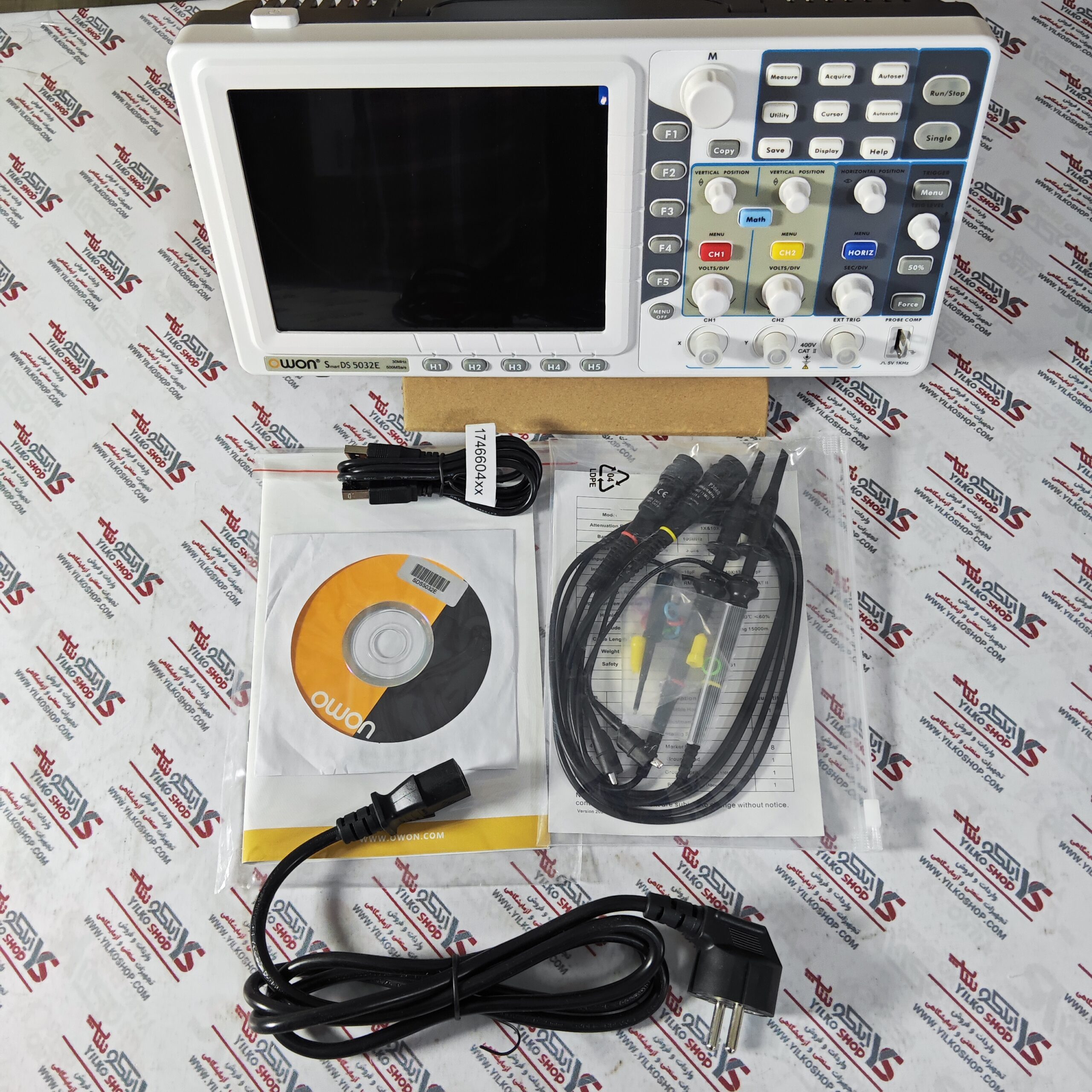

اسیلوسکوپ اوون (OWON) SDS5032E
این دستگاه 2 کاناله با پهنای باند 30 MHz و نرخ نمونهبرداری 500 MS/s، طراحی بسیار باریک و سبکی دارد. نمایشگر 8 اینچی رنگی با رزولوشن 800×600 و قابلیت اندازهگیری خودکار 20 پارامتر، مشاهده و تحلیل سیگنالها را تسهیل میکند. این ابزار با بهرهمندی از FFT، عملیات ریاضی و درگاههای USB و LAN، گزینهای اقتصادی برای عیبیابیهای پایه است. حساسیت عمودی آن از 5 mV/div تا 5 V/div قابل تنظیم بوده و حافظه 10 K را ارائه میدهد.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ OWON SDS5032E
اسیلوسکوپ OWON SDS5032E از سری محصولات خانواده اقتصادی و کارآمد SDS-E است که توانسته با طراحی بسیار باریک و فشرده، نیازهای اساسی اندازهگیری را روی هر میز کاری برآورده کند. این دستگاه با وزن بسیار سبک 1.5 kg و ابعاد مناسب، فضایی بهینهای را در آزمایشگاه یا محیطهای تعمیراتی اشغال میکند. اگر به عنوان یک دانشجو، تعمیرکار و یا طراح مدارهای پایه به دنبال دستگاهی هستید که در کنار قیمت رقابتی، بتواند امکانات پردازشی قابلقبولی را برای تست و عیبیابی روزمره فراهم آورد، مطالعه مشخصات فنی این مدل قطعاً شما را در خریدی اقتصادی و هوشمندانه یاری خواهد داد.
در قلب مشخصات فنی، اسیلوسکوپ OWON SDS5032E دارای پهنای باند 30 MHz و 2 کانال ورودی آنالوگ مجزا به همراه یک کانال تریگر خارجی (External) است. نرخ نمونهبرداری این دستگاه در زمان استفاده از تنها یک کانال برابر با 500 MS/s و در حالت استفاده همزمان از دو کانال، 250 MS/s میباشد که برای پایش سیگنالهای فرکانس پایین و متوسط عملکردی استاندارد و قابلاتکا از خود نشان میدهد. یکی از نکاتی که در این مدل پایه باید به آن توجه داشت، عمق حافظه آن است؛ بیشینه عمق حافظه در این مدل برابر با 10 K است که برای ثبت و پردازش بازههای زمانی کوتاه، پاسخگوی نیازهای اولیه اندازهگیری خواهد بود.
بخش بصری این دستگاه یکی از نقاط قوت بزرگ آن در این بازه قیمتی است؛ جایی که یک صفحهنمایش بسیار بزرگ و عریض 8 اینچی رنگی از نوع TFT LCD با رزولوشن بالای 800 ×600 پیکسل، شکلموجها را با جزئیات و رنگبندی عالی (65536 colors) به تصویر میکشد. حساسیت عمودی در این اسیلوسکوپ از 5 mV/div تا 5 V/div قابل تنظیم است. علاوه بر این، دستگاه به طور خودکار بیش از ۲۰ پارامتر مختلف (مانند PK-PK, RMS, Freq, Period) را اندازهگیری کرده و از عملیاتهای ریاضی شامل + , – , * , / و قابلیت مهم تبدیل سریع فوریه (FFT) پشتیبانی میکند. در بخش ارتباطی نیز وجود پورتهای USB2.0 و درگاه شبکه LAN، امکان ذخیرهسازی دادهها و اتصال به سیستمهای جانبی را بهراحتی فراهم آورده است.
در نهایت، اسیلوسکوپ OWON SDS5032E ابزاری بسیار خوشقیمت و مناسب برای آزمایشگاههای آموزشی، تکنسینهای برق صنعتی و تعمیرکاران لوازم خانگی و بردهای ساده است. با این وجود، به عنوان یک خریدار آگاه باید محدودیتهای این مدل پایه را نیز در نظر بگیرید؛ پهنای باند 30 MHz و عمق حافظه پایینِ 10 K در مقایسه با مدلهای ردهبالاتر همین خانواده (مانند سری ۶۰ یا ۷۱ که حافظه ۱ مگاپوینتی دارند)، قابلیت این دستگاه را برای عیبیابی بردهای مخابراتی پرسرعت و یا دیباگ پروتکلهای پیچیده دیجیتالی محدود میسازد. همچنین حساسیت عمودی آن که از 5 mV/div شروع میشود، برای سنجش سیگنالهای بسیار ضعیف و نویزهای ظریف محدودیت ایجاد میکند. با وجود این موارد، در این رده قیمتی، عملکرد دستگاه با نمایشگر ۸ اینچی کاملاً رضایتبخش است. اگر در خصوص انتخاب بین این مدل و سایر تجهیزات همرده برای پروژه خود تردید دارید، کارشناسان مجرب ما همواره آمادهاند تا با یک تماس، شما را به بهترین شکل ممکن راهنمایی کنند.
| وزن | 1500 گرم |
|---|---|
| ابعاد | 348 × 170 × 78 میلیمتر |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| شرکت سازنده (Manufacture) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | Not specified |
| پرتابل یا رومیزی (benchtop/portable) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 24 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | Colored LCD, 800 × 600 Pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 400 V (DC + AC Peak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, 1000X |
| زمان صعود (Rise time) | ≤ 11 ns |
| دقت تایم بیس (Time Base Accuracy) | ± 100 ppm |
| محدوده تایم بیس (Time Base Range) | 5 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse, Video, Slope, Alternate |
| حساسیت عمودی (Vertical Sensitivity) | 5 mV/div – 5 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT |
