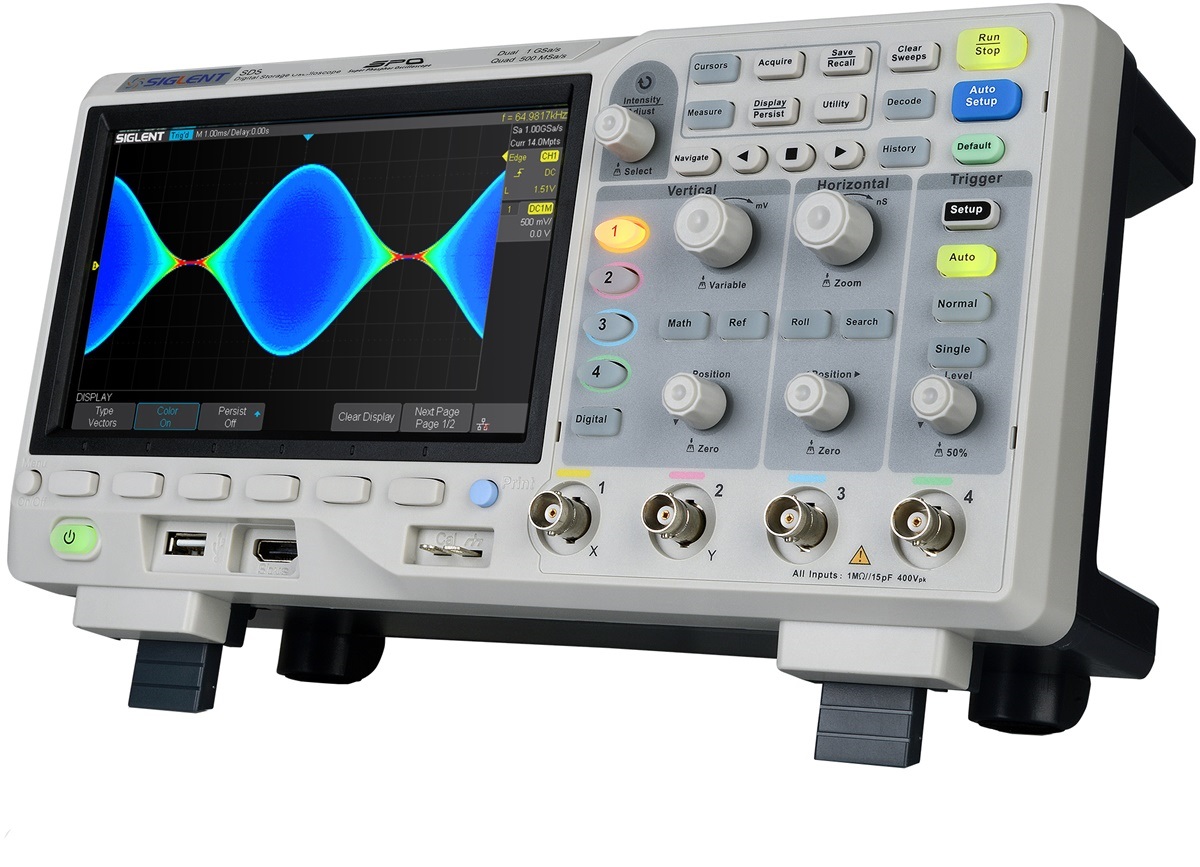

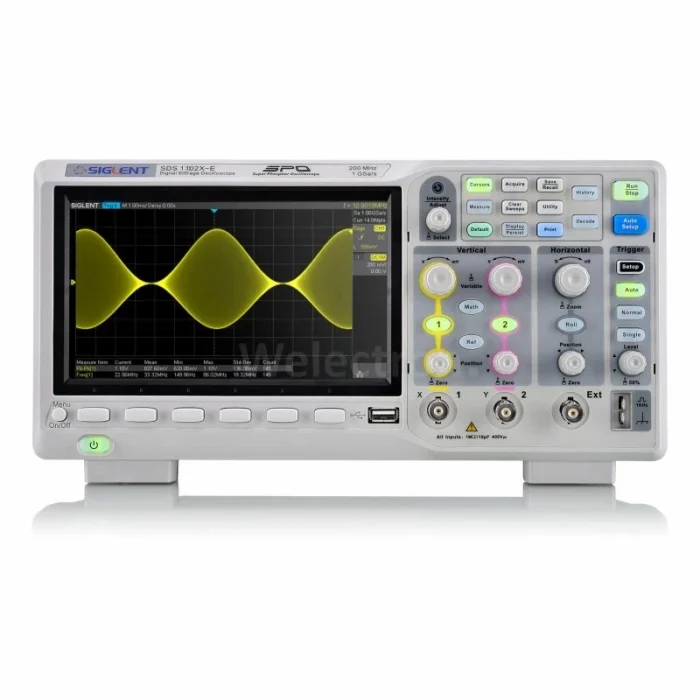

اسیلوسکوپ سیگلنت (SIGLENT) SDS1102X-E
این اسیلوسکوپ 2 کاناله با پهنای باند 100 MHz و نرخ نمونهبرداری 1 GSa/s، ابزاری حرفهای با فناوری پیشرفته SPO است. تجهیز به نمایشگر 7 inch، حافظه عالی 14 Mpts و نرخ ثبت 100000 wfm/s، نمایش دقیق جزئیات سیگنال را تضمین میکند. دیکدینگ پروتکلهای سریال و پردازش FFT قدرتمند نیاز شما را برطرف میسازد. این مدل فاقد امکان MSO و WIFI است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ SIGLENT SDS1102X-E
اسیلوسکوپ SIGLENT SDS1102X-E یکی از قدرتمندترین و بیرقیبترین دستگاهها در کلاس قیمتی خود است که با بهرهگیری از نسل جدید تکنولوژی اسیلوسکوپهای فسفر دیجیتال (SPO)، دقت بینظیری در حفظ کیفیت و نمایش جزئیات سیگنال ارائه میدهد. این دستگاه با طراحی کاربرپسند پنل جلویی، دسترسی به پرکاربردترین عملکردها را بسیار ساده کرده است. علاوه بر این، نویز سیستم در این سری نسبت به محصولات مشابه در صنعت به شکل چشمگیری کاهش یافته است. اگر به دنبال ارتقای تجهیزات آزمایشگاهی خود با دستگاهی هستید که در کنار قیمت مناسب، پیشرفتهترین ابزارهای تحلیل و حساسیت بالا را برای پروژههای دقیق الکترونیکی فراهم کند، آشنایی با امکانات بینظیر این مدل قطعاً شما را شگفتزده خواهد کرد.
در بررسی مشخصات فنی پایه، این مدل با پهنای باند 100 MHz و بهرهگیری از 2 کانال ورودی مجزا که توسط یک تراشه مبدل آنالوگ به دیجیتال قدرتمند پشتیبانی میشوند، قادر است نرخ نمونهبرداری حداکثری 1 GSa/s را در حالت استفاده از یک کانال ارائه دهد. یکی از بزرگترین مزیتهای رقابتی این اسیلوسکوپ، داشتن عمق حافظه شگفتانگیز 14 Mpts است. این ظرفیت بالای حافظه، در کنار سرعت استثنایی ثبت سیگنال که در حالت عادی به 100,000 wfm/s و در حالت Sequence تا 400,000 wfm/s میرسد، به شما اطمینان میدهد که حتی رویدادهای گذرا و بسیار نادر مدار نیز از چشمان شما پنهان نخواهند ماند.
ویژگیهای بصری و پردازشی اسیلوسکوپ SIGLENT SDS1102X-E نیز در نوع خود کمنظیر است. این دستگاه به یک صفحهنمایش بزرگ 7 اینچی TFT-LCD با رزولوشن 800 x 480 پیکسل مجهز است که از نمایش 256 سطح روشنایی و همچنین نمایش دمای رنگی سیگنال پشتیبانی میکند؛ قابلیتی که در سایر مدلهای همرده کمتر دیده میشود. سیستم تریگر هوشمند دیجیتال این دستگاه در کنار امکان دیکدینگ استاندارد پروتکلهای سریال شامل IIC, SPI, UART, CAN, LIN عیبیابی بردهای دیجیتال را بسیار آسان کرده است. همچنین، وجود پردازنده سختافزاری اختصاصی برای محاسبات ریاضی، امکان استفاده از تبدیل سریع فوریه (FFT) با رزولوشن فوقالعاده 1 Mpts را فراهم نموده تا تحلیلهای فرکانسی با دقت و سرعت بیسابقهای انجام شوند.
در نهایت، این دستگاه انتخابی ایدهآل و مقرونبهصرفه برای مهندسین برق، تعمیرکاران تجهیزات پیشرفته و دانشجویان تحصیلات تکمیلی است. با این حال، به عنوان یک خریدار حرفهای باید واقعبینانه در نظر داشته باشید که این مدل دو کاناله، برخلاف مدلهای چهار کاناله همین خانواده، از امکانات اضافهای نظیر نصب ۱۶ کانال دیجیتال (MSO)، قابلیت رسم نمودار Bode Plot، نصب ماژول اکسترنال سیگنال ژنراتور (USB AWG) و دانگل ارتباطی WIFI پشتیبانی نمیکند. بنابراین، این دستگاه برای تحلیلهای پیچیده ترکیبی (آنالوگ و دیجیتال همزمان) یا شبکهسازی بیسیم دارای محدودیتهای سختافزاری است. اما برای مقاصد اندازهگیری دقیق و خالص سیگنالهای آنالوگ، قدرت و امکانات آن جای هیچ تردیدی باقی نمیگذارد. در صورتی که برای انتخاب مدل متناسب با نیازها و محدودیتهای پروژهتان نیاز به بررسی بیشتری دارید، تیم مهندسی ما همواره مشتاق است تا از طریق تماس با شماره تلفنهای ثبت شده در سایت، راهنماییهای تخصصی لازم را در اختیار شما قرار دهند.
| وزن | 4000 گرم |
|---|---|
| ابعاد | 323 × 157 × 135 میلیمتر |
| تعداد کانال (Channels) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| پهنای باند (Bandwidth) | |
| شرکت سازنده (Manufacture) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 100,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 38 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ≤±3.0%: 5 mV/div-10 V/div ; ≤±4.0%: ≤2 mV/div |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT-LCD, 800 × 480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | ≤400 Vpk(DC + Peak AC <=10 kHz) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.1X to 10000X |
| زمان صعود (Rise time) | Typical 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm |
| محدوده تایم بیس (Time Base Range) | 1.0 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, d/dt, ∫dt, √ |
