اسیلوسکوپ سیگلنت (SIGLENT) SDS1104X-E
این اسیلوسکوپ 4 کاناله با پهنای باند 100 MHz و نرخ نمونهبرداری 1 GSa/s، ابزاری حرفهای با فناوری SPO است. تجهیز به نمایشگر 7 inch، حافظه عالی 14 Mpts و نرخ ثبت 400000 wfm/s، نمایش دقیق سیگنال را تضمین میکند. دیکدینگ سریال و تابع FFT نیاز شما را کاملاً برطرف میسازد. امکانات MSO، ژنراتور و WIFI در این مدل آپشنال هستند.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر

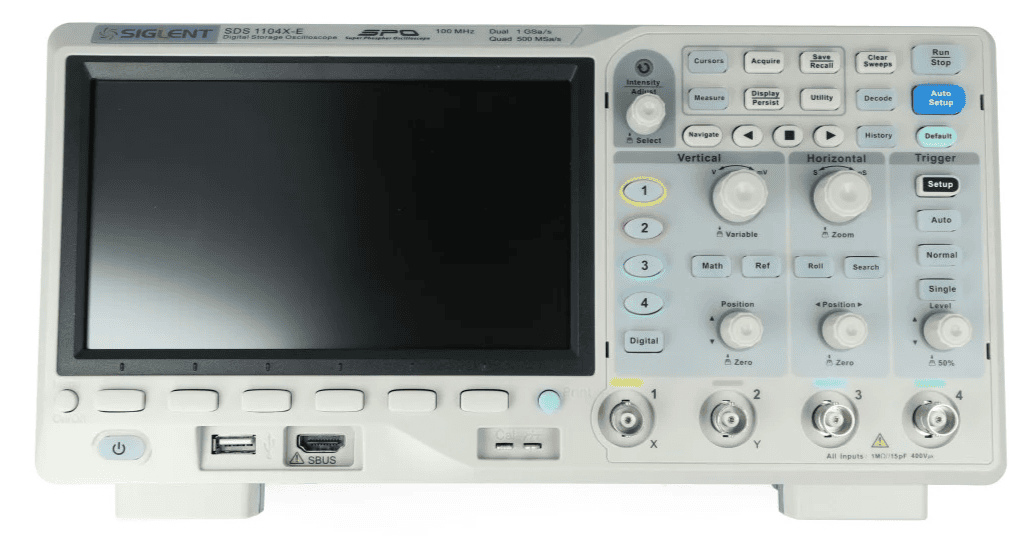

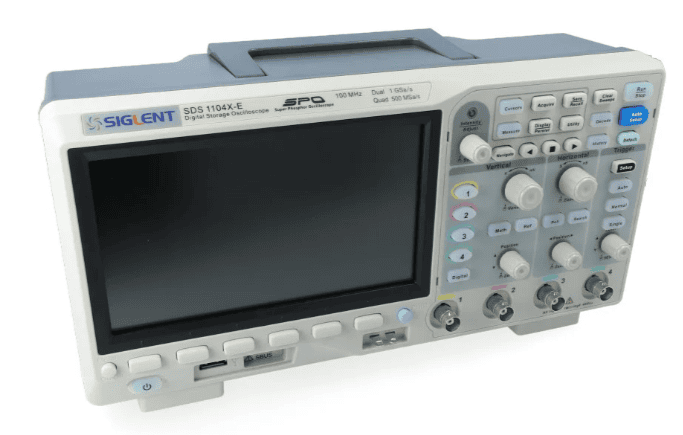

معرفی و بررسی اسیلوسکوپ SIGLENT SDS1104X-E
اسیلوسکوپ SIGLENT SDS1104X-E یکی از شاهکارهای مهندسی کمپانی سیگلنت در رده تجهیزات چهار کاناله است که با تکیه بر نسل جدید فناوری اسیلوسکوپهای فسفر دیجیتال (SPO)، استانداردهای جدیدی را برای میزهای کار مهندسی تعریف کرده است. این دستگاه با هدف کاهش حداکثری نویز پسزمینه سیستم و ارتقای دقت اندازهگیری طراحی شده تا کوچکترین اعوجاجها و جزئیات سیگنال را به شکلی کاملاً شفاف و واقعی نمایش دهد. ساختار ارگونومیک پنل جلویی و دسترسی سریع به منوهای اصلی، کاربری این تجهیز پیشرفته را برای هر متخصصی بسیار روان کرده است. اگر به دنبال ابزاری هستید که با هزینهای منطقی، پنجرهای کاملاً دقیق و بینقص به روی رفتارهای پنهان مدارهای الکترونیکی شما باز کند، کشف پارامترهای فنی و قابلیتهای توسعهپذیر این مدل قطعاً شما را شگفتزده خواهد کرد.
در کانون توانمندیهای سختافزاری این دستگاه، پهنای باند 100 MHz به همراه 4 کانال ورودی آنالوگ مستقل قرار دارد که امکان نظارت و مقایسه همزمان چندین نقطه از مدار را به شکلی بینقص فراهم میکند. دستگاه مجهز به دو واحد مبدل آنالوگ به دیجیتال مجزا است؛ به طوری که در حالت فعال بودن تککانال در هر واحد، نرخ نمونهبرداری به سرعت عالی 1 GSa/s و بیشینه عمق حافظه به مقدار شگفتانگیز 14 Mpts میرسد (که در زمان فعال بودن تمام کانالها به صورت 500 MSa/s و حافظه 7 Mpts تقسیم میشود). علاوه بر این، سرعت ثبت شکلموج فوقالعاده این مدل که در حالت عادی 100,000 wfm/s بوده و در حالت Sequence تا مرز 400,000 wfm/s افزایش مییابد، تضمین میکند که هیچ سیگنال خطا یا عیب لحظهای (گلیچ) از چشمان شما پنهان نخواهند ماند.
از دیدگاه ویژگیهای جانبی و امکانات آنالیز، اسیلوسکوپ SIGLENT SDS1104X-E به نمایشگر درخشان 7 اینچی با رزولوشن 800 x 480 مجهز است که با پشتیبانی از ۲۵۶ سطح شدت روشنایی و مد نمایش رنگی سیگنال، عمق بصری بینظیری به شکلموجها میدهد. این مدل به طور استاندارد از قابلیت دیکدینگ پروتکلهای سریال نظیر IIC, SPI, UART, CAN, LIN و ابزار قدرتمند پردازش فرکانسی 1 Mpts FFT پشتیبانی میکند. وجه تمایز اصلی این مدل ۴ کاناله، قابلیتهای توسعهپذیری و ارتقای اختیاری بسیار منعطف آن است؛ شما میتوانید با تهیه جداگانه ماژول سختافزاری و نرمافزاری Digital Channels / MSO (Optional) دستگاه خود را به ۱۶ کانال دیجیتال مجهز کرده و یک آنالایزر منطقی کامل داشته باشید. همچنین امکان اضافه کردن ماژول اختیاری سیگنال ژنراتور ۲۵ مگاهرتز (USB AWG module (Optional)) برای تولید شکلموج و ابزار رسم نمودار بود (Bode Plot) در کنار ماژول شبکه بیسیم (USB WIFI adapter (Optional)) جهت کنترل بیسیم، پتانسیل توسعه شگفتانگیزی به این دستگاه میبخشد.
به طور خلاصه، این اسیلوسکوپ پیشرفته یک ابزار ایدهآل و همه فن حریف برای طراحان سیستمهای دیجیتال، مهندسان تحقیق و توسعه الکترونیک و آزمایشگاههای پیشرفته دانشگاهی است. البته با نگاهی واقعبینانه باید توجه داشت که این قابلیتهای جانبی شگفتانگیز (مانند کانالهای منطقی دیجیتال، سیگنال ژنراتور و اتصال وایفای) به صورت پیشفرض روی دستگاه قرار ندارند و به عنوان آپشنهای اختیاری (Optional) نیازمند صرف هزینه مجزا جهت خرید ماژولهای سختافزاری مربوطه هستند، که این موضوع یک محدودیت بودجهای برای کاربران با پروژههای اولیه به شمار میآید. با این حال، پایداری فوقالعاده و ارزش خرید سختافزار پایه آن بهقدری بالاست که رضایت کامل شما را جلب خواهد کرد. در صورتی که تمایل دارید در خصوص نحوه فعالسازی این آپشنهای نرمافزاری یا کیتهای سختافزاری متناسب با پروژه خود اطلاعات بیشتری کسب کنید، متخصصان فنی ما در بخش پشتیبانی سایت با کمال میل آمادهاند تا از طریق شمارههای تماس مندرج، راهنمایی و مشاورههای تخصصی لازم را به شما ارائه دهند.
| وزن | 2500 گرم |
|---|---|
| ابعاد | 325 × 176 × 295 میلیمتر |
| شرکت سازنده (Manufacture) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| سایز نمایشگر (display size) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| نرخ نمونهبرداری (Sample rate) | |
| تعداد کانال (Channels) | |
| پهنای باند (Bandwidth) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 100,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 38 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ≤±3.0% (5 mV/div-10 V/div); ≤±4.0% (≤2 mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT-LCD, 800 × 480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | ≤400 Vpk(DC + Peak AC <=10 kHz) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.1X to 10000X |
| زمان صعود (Rise time) | Typical 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm |
| محدوده تایم بیس (Time Base Range) | 1.0 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, d/dt, ∫dt, √ |
