اسیلوسکوپ اوون (OWON) XDS2102A
این دستگاه 2 کاناله با پهنای باند 100 MHz و رزولوشن 12 bit، دقتی ۱۶ برابر بیشتر در ثبت امواج ارائه میدهد. با نرخ نمونهبرداری 1 GS/s، حافظه 20 Mpts و نرخ بهروزرسانی 55,000 wfms/s، شکار نوسانات گذرا با کمترین نویز ممکن شده است. نمایشگر 8 اینچی، حساسیت 1 mV/div و پشتیبانی استاندارد از دکدینگ سریال و خروجی VGA، وضوح بالایی در تحلیل مدارات فراهم میکند.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر

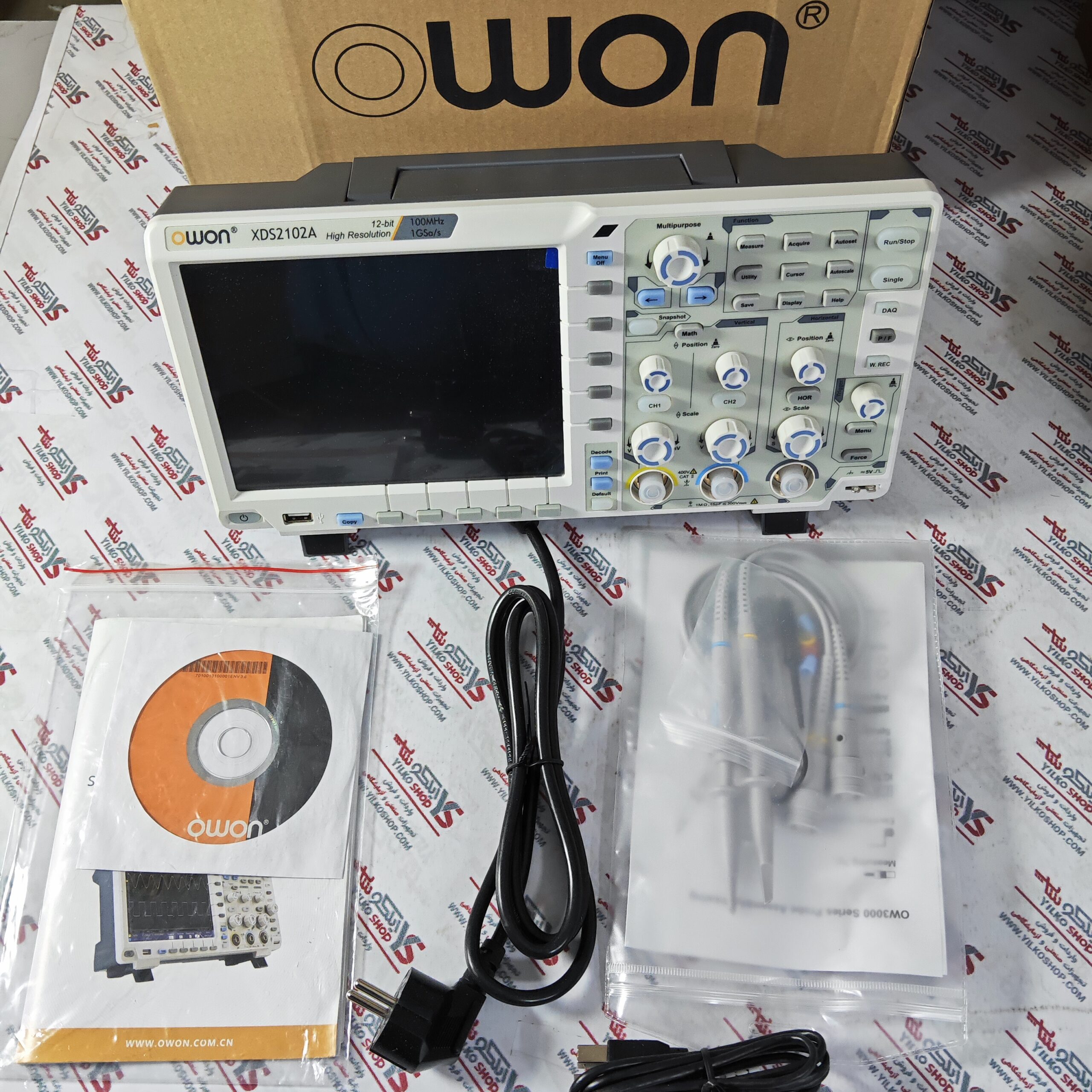

معرفی و بررسی اسیلوسکوپ OWON XDS2102A
اسیلوسکوپ OWON XDS2102A یکی از شاهکارهای اقتصادی و در عین حال قدرتمند کمپانی اوون است که با معرفی مبدل آنالوگ به دیجیتال 12 بیتی، تحولی بزرگ در تجهیزات اندازهگیری میانرده ایجاد کرده است. این رزولوشن سختافزاری ۱۲ بیتی، دقتی ۱۶ برابر بیشتر از اسیلوسکوپهای ۸ بیتی رایج بازار را به ارمغان میآورد و به مهندسان اجازه میدهد تا ریزترین جزئیات سیگنال را با کمترین نویز پسزمینه مشاهده کنند. این دستگاه با طراحی بدنه بسیار باریک (Ultra-thin) و اشغال حداقل فضای ممکن روی میز کار، گزینهای بینظیر برای آزمایشگاههای الکترونیک، مراکز تعمیراتی پیشرفته و پروژههای تحقیق و توسعه به شمار میرود.
در قلب مشخصات فنی این دستگاه، پهنای باند 100 MHz و 2 کانال ورودی آنالوگ قرار دارد. این اسیلوسکوپ در حالت استاندارد 8 بیتی، نرخ نمونهبرداری معادل 1 GS/s را ارائه میدهد، اما هنگام فعالسازی رزولوشن بالای 12 بیتی، نرخ نمونهبرداری به 500 MS/s تغییر مییابد که همچنان برای این پهنای باند کاملاً مطلوب است. برخورداری از عمق حافظه بسیار خوبِ 20 Mpts در کنار سرعت بالای ثبت شکلموج که به 55,000 wfms/s میرسد، به شما اطمینان میدهد که هیچ نوسان گذرا یا گلیچ لحظهای در مدار از چشمان شما پنهان نخواهد ماند.

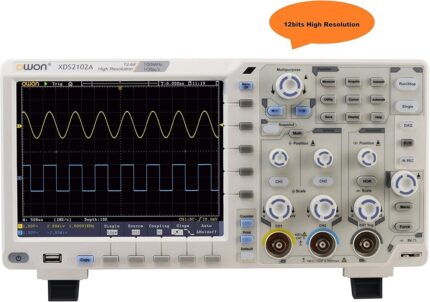

یکی از بزرگترین نقاط قوت این اسیلوسکوپ، صفحهنمایش بزرگ و عریض 8 اینچی از نوع LCD با رزولوشن 800 x 600 پیکسل است. برخلاف اکثر مدلهای بازار که از شبکه ۸ قسمتی عمودی استفاده میکنند، این نمایشگر دارای 10 گرید عمودی است که فضای دید بسیار گستردهتری را برای تحلیل سیگنال فراهم میآورد. علاوه بر این، مدل XDS2102A به صورت کاملاً استاندارد و بدون نیاز به پرداخت هزینه اضافی، از قابلیت دیکدینگ باسهای سریال از جمله I2C, SPI, RS232, CAN پشتیبانی میکند. در بخش ارتباطات نیز، مجموعهای کامل از پورتها شامل USB Host/Device، پورت شبکه LAN و خروجی VGA برای اتصال به مانیتورهای خارجی و پروژکتورها (که برای محیطهای آموزشی ایدهآل است) در نظر گرفته شده است.
در یک جمعبندی تخصصی، اسیلوسکوپ OWON XDS2102A یک انتخاب ارزشمند و استثنایی برای کاربرانی است که به دنبال رزولوشن بالا و نویز بسیار کم در یک بودجه معقول هستند. با این وجود، به عنوان یک خریدار آگاه باید در نظر داشته باشید که این دستگاه دارای 2 کانال آنالوگ است و در زمان استفاده از حداکثر دقت سختافزاری (12 بیت)، نرخ نمونهبرداری به نصف (500 MS/s) کاهش مییابد که این موضوع برای بررسی سیگنالهای فرکانس بالا با لبههای بسیار تیز میتواند تا حدودی محدودکننده باشد. با این حال، حساسیت عمودی عالی 1 mV/div و امکانات نرمافزاری کاملی چون پشتیبانی از دستورات SCPI و LabVIEW، ارزش خرید آن را بهشدت بالا برده است. در صورتی که برای انتخاب مدل متناسب با نیازهای پروژه خود به اطلاعات بیشتری نیاز دارید، کارشناسان مجرب ما همواره آمادهاند تا از طریق شمارههای پشتیبانی سایت، شما را در یک خرید هوشمندانه راهنمایی کنند.
| وزن | 2600 گرم |
|---|---|
| ابعاد | 340 × 177 × 90 میلیمتر |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| نرخ نمونهبرداری (Sample rate) | |
| شرکت سازنده (Manufacture) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 55,000 wfms/s |
| پرتابل یا رومیزی (benchtop/portable) | |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, RS232, CAN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 28 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±(3% reading + 0.05 div) |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | Color LCD, 800 × 600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 1 MΩ ≤ 300 Vrms |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 1000X |
| زمان صعود (Rise time) | ≤ 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±1 ppm |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 1000 s/div |
| انواع تریگر (Trigger Types) | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter |
