راهنمای خرید اسیلوسکوپ دانشجویی و آزمایشگاهی با قیمت مناسب

خرید اولین اسیلوسکوپ همیشه یکی از دغدغه‌های اصلی دانشجویان برق و الکترونیک است. وقتی بودجه محدودی داریم، انتخاب بین ده‌ها مدل مختلف و تشخیص امکانات کاربردی از آپشن‌های غیرضروری کار راحتی نیست. در این راهنما قرار است ببینیم با یک بودجه اقتصادی، کدام دستگاه‌ها واقعاً ارزش قرار گرفتن روی میز کارتان را دارند.

اسیلوسکوپ دانشجویی باید چه ویژگی‌هایی داشته باشد؟

یک اسیلوسکوپ دانشجویی مناسب باید حداقل 50 تا 100 MHz پهنای باند، نرخ نمونه‌برداری 1 GSa/s و دو کانال ورودی داشته باشد. این مشخصات برای تحلیل دقیق مدارهای آنالوگ پایه، پروژه‌های میکروکنترلری و کشف نویزها بدون افت کیفیت سیگنال، کاملاً ضروری و پاسخگو هستند.

وقتی صحبت از کارهای دانشگاهی یا راه‌اندازی یک آزمایشگاه کوچک خانگی می‌شود، نیازی نیست بودجه سنگینی برای تجهیزات پیشرفته صنعتی در نظر بگیرید. شما دستگاهی می‌خواهید که هم مفاهیم پایه الکترونیک را به‌خوبی نشان دهد و هم در تحلیل پروژه‌های میکروکنترلری یا مدارات آنالوگ، عملکرد پایدار و قابل‌اطمینانی ارائه دهد.

چرا پهنای باند 50 تا 100 MHz و نرخ 1 GSa/s ضروری است؟

برای ۹۰ درصد پروژه‌های دانشجویی مثل کار با بردهای آموزشی، سنسورها یا منابع تغذیه خطی، یک پهنای باند 50 MHz کاملاً جوابگو است.

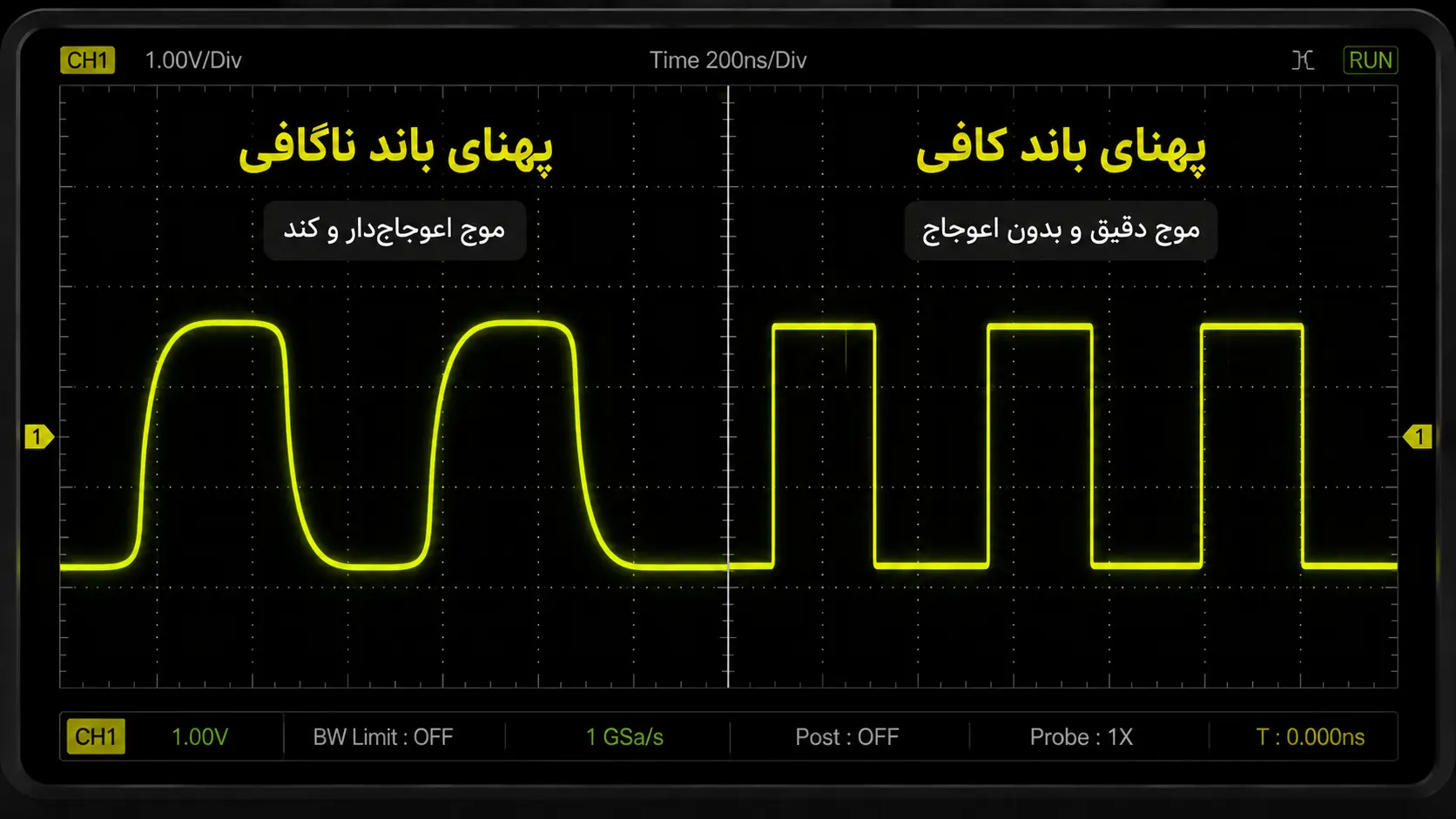

قاعده کلی مهندسی می‌گوید که پهنای باند دستگاه باید حداقل ۵ برابر بالاترین فرکانس مدار شما باشد تا لبه‌های بالا رونده سیگنال‌های مربعی با دقت نمایش داده شوند.

اگر پهنای باند کمتر از این مقدار باشد، سیگنال‌های مربعی شما روی صفحه نمایش به شکل موج‌های سینوسی و تغییرشکل‌یافته دیده می‌شوند که خطای بزرگی در تحلیل مدار ایجاد می‌کند. درباره نرخ نمونه‌برداری، استاندارد 1 GSa/s خیالتان را از بابت ثبت ریزترین نویزها و تغییرات لحظه‌ای راحت می‌کند. این نرخ بالا به پردازنده اسیلوسکوپ اجازه می‌دهد تا در هر ثانیه یک میلیارد نقطه از سیگنال را ثبت کند. بدین ترتیب، حتی سریع‌ترین اتفاقات درون مدار نیز از چشم شما پنهان نمی‌مانند.

تعداد کانال | چرا 2 کانال برای شروع منطقی‌تر است؟

اگر بودجه محدودی دارید، یک مدل ۲ کاناله کارتان را برای اکثر آزمایش‌های مرسوم دانشگاهی به‌خوبی راه می‌اندازد و نیازی به هزینه اضافی نیست.

در بیشتر پروژه‌های پایه، هدف اصلی ما مقایسه همزمان سیگنال ورودی با خروجی یک طبقه از مدار، یا بررسی اختلاف فاز بین دو سیگنال است که با دو کانال کاملاً قابل انجام است.
اما اگر قصد دارید روی مدارات دیجیتال پیچیده‌تر، تحلیل همزمان چند سنسور یا پروتکل‌های ارتباطی مثل SPI و I2C کار کنید، مدل‌های ۴ کاناله دستتان را بازتر می‌گذارند.

پیشنهاد می‌کنیم زمان بررسی گزینه‌ها برای خرید اسیلوسکوپ، بودجه خود را ابتدا روی کیفیت ساخت برند و پهنای باند متمرکز کنید و در صورت وجود بودجه مازاد، به سراغ افزایش تعداد کانال‌ها بروید.

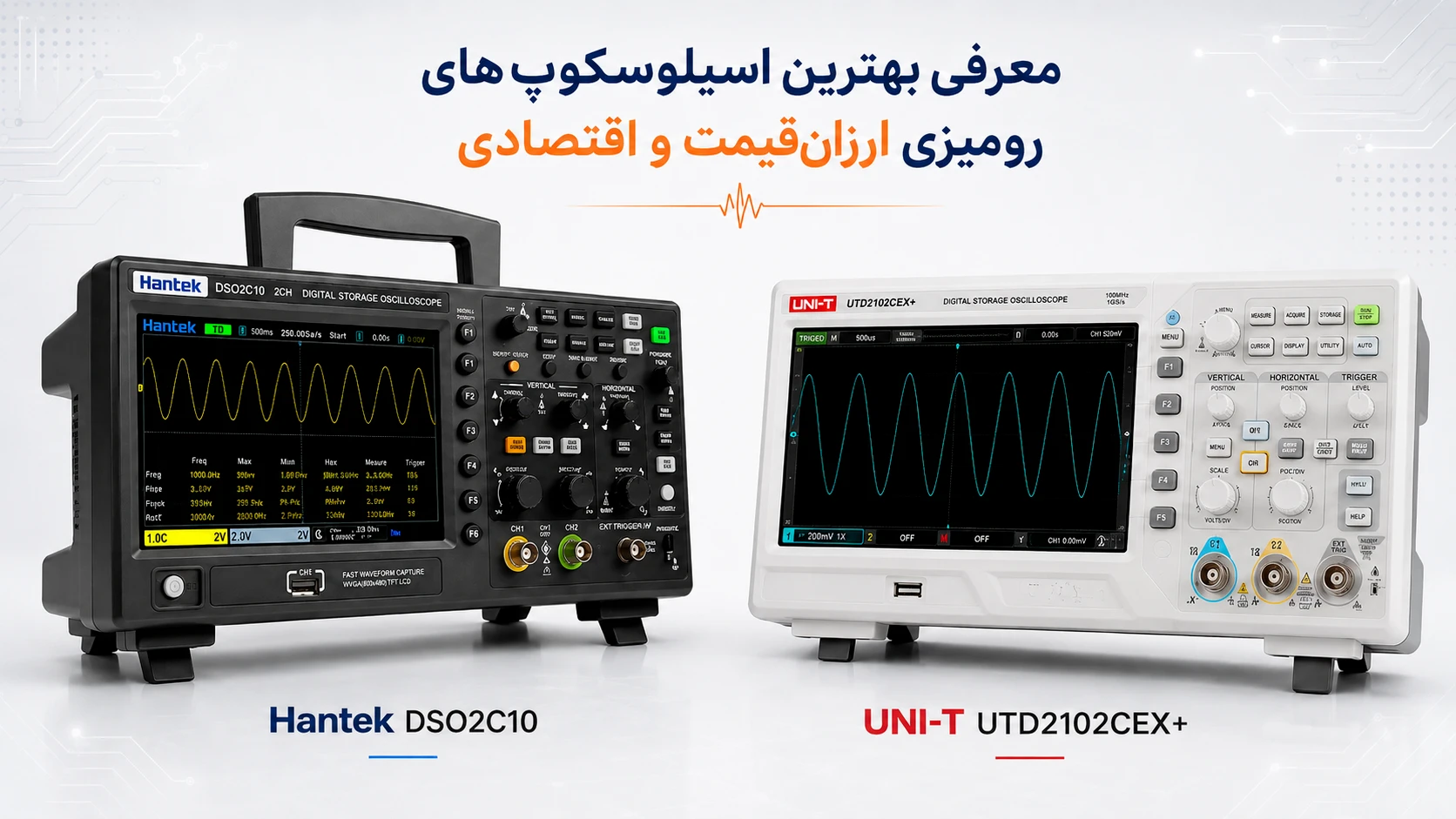

معرفی بهترین اسیلوسکوپ‌های رومیزی ارزان‌قیمت و اقتصادی

بهترین اسیلوسکوپ‌های اقتصادی بازار شامل سری‌های پایه برند Hantek، مدل‌های بادوام UNI-T و محصولات مقرون‌به‌صرفه FNIRSI هستند. دستگاه‌هایی مثل DSO2C10 با ارائه پهنای باند استاندارد و امکانات دیجیتال کامل، بیشترین ارزش خرید را برای تجهیز یک میز کار دانشجویی دارند.

انتخاب یک دستگاه رومیزی برای شروع یادگیری، همیشه بهترین تصمیم است. کار با ولوم‌های فیزیکی و کلیدهای پنل، درک عمیق‌تری از مفاهیم سیگنال به شما می‌دهد.

در ادامه برندهای محبوب این رده را بررسی می‌کنیم تا بتوانید متناسب با بودجه خود تصمیم بگیرید.

سری‌های اقتصادی Hantek؛ پادشاه قیمت‌گذاری

برند Hantek با بهینه‌سازی طراحی، محصولاتی بی‌رقیب در بازه قیمتی اقتصادی عرضه کرده است. مدل‌های پرفروش DSO2C10 و DSO2C15 از این برند، گزینه‌های فوق‌العاده‌ای هستند که به ترتیب با 100 و 150 MHz پهنای باند، نیازهای پایه شما را پوشش می‌دهند.

اگر در آزمایشگاه نیاز به تولید موج هم دارید، مدل‌های سری D یعنی DSO2D10 و DSO2D15 را پیشنهاد می‌کنیم. این دستگاه‌ها دارای فانکشن ژنراتور داخلی (AWG) هستند و عملاً با یک هزینه، دو ابزار مهم را روی میز کارتان خواهید داشت.

سری‌های پایه UNI-T؛ ابزار جان‌سخت آزمایشگاه

اگر قبلاً با تجهیزات این شرکت کار کرده باشید، می‌دانید که کیفیت قطعات و طول عمر محصولات UNI-T زبانزد مهندسان است. اسیلوسکوپ‌های اقتصادی این برند برای محیط‌های شلوغ دانشگاهی که کلیدها مدام درگیر هستند، انتخابی بسیار مطمئن به حساب می‌آیند. مزیت اصلی محصولات این برند، دقت بالاتر در سیستم تریگر و پایداری بهتر مدارات داخلی است. این ویژگی کمک می‌کند تا روی سیگنال‌های پرنویز، شکل موج روی صفحه ثابت بماند.

مدل‌های مقرون‌به‌صرفه FNIRSI

شرکت FNIRSI اخیراً با مدل‌های اقتصادی خود توانسته سهم بزرگی از بازار تجهیزات ارزان‌قیمت را تصاحب کند. این دستگاه‌ها معمولاً با صفحه نمایش‌های بزرگ و رابط کاربری جذاب، تجربه کاربری بسیار خوبی برای تازه‌کارها فراهم می‌کنند. اگر هدف شما صرفاً یادگیری پایه، تست قطعات، راه‌اندازی پروژه‌های ساده و مشاهده شکل موج‌های استاندارد است، محصولات این برند اقتصادی‌ترین مسیر پیش روی شماست.

اسیلوسکوپ‌های پرتابل (دستی، تبلتی و کارت اسیلوسکوپ) | جایگزین‌های اقتصادی

اسیلوسکوپ‌های پرتابل شامل مدل‌های دستی، تبلتی و کارت اسیلوسکوپ، جایگزین‌های هوشمندانه‌ای برای دستگاه‌های رومیزی هستند. این تجهیزات با کوچک‌سازی مدارات داخلی یا استفاده از نمایشگر رایانه شخصی، قیمت نهایی را کاهش داده و برای دانشجویانی که محدودیت فضا یا بودجه دارند، انتخابی بسیار مقرون‌به‌صرفه محسوب می‌شوند.

اسیلوسکوپ دستی (Handheld) بخریم یا نه؟

مدل‌های دستی بیشتر برای محیط‌های صنعتی و کار در میدان طراحی شده‌اند، اما ابعاد بسیار کوچکشان آن‌ها را جذاب کرده است. طراحی فشرده و باتری داخلی، این ابزارها را به یک دستیار سیار تبدیل می‌کند که به‌راحتی در کنار لپ‌تاپ شما جا می‌شوند. اما صفحه نمایش کوچک و کمبود ولوم‌های فیزیکی مجزا، یادگیری مفاهیم پایه را برای یک دانشجوی تازه‌کار کمی دشوارتر از مدل‌های رومیزی می‌کند. با این حال، اگر دائماً بین آزمایشگاه دانشگاه و اتاق خوابگاه در رفت‌وآمد هستید، خرید اسیلوسکوپ دستی بسیار راهگشا خواهد بود. برندهایی مثل ZOYI و FNIRSI اخیراً مینی‌اسیلوسکوپ‌هایی معرفی کرده‌اند که به عنوان یک مولتی‌متر کامل هم عمل می‌کنند و ارزش خرید بالایی دارند.

مدل‌های تبلتی | کاربری جذاب و لمسی با هزینه معقول

اگر فضای روی میز کارتان محدود است، اسیلوسکوپ‌های تبلتی یک راه‌حل مدرن و بسیار کاربردی پیش روی شما می‌گذارند. این دستگاه‌ها با حذف پنل کلیدهای فیزیکی و جایگزینی آن با یک صفحه نمایش لمسی بزرگ، تجربه کاربری روان و شبیه به گوشی‌های هوشمند را ارائه می‌دهند. در برندهایی مثل Micsig یا حتی مدل‌های اقتصادی‌تر FNIRSI، باتری داخلی قدرتمندی تعبیه شده که نیاز به پریز برق را کاملاً رفع می‌کند. برای پروژه‌هایی که نیاز به جابه‌جایی مداوم تجهیزات دارند، این فرم‌فکتور را به‌شدت پیشنهاد می‌کنیم. رابط کاربری لمسی باعث می‌شود تنظیمات تریگر یا زوم کردن روی بخش خاصی از سیگنال، بسیار سریع‌تر از چرخاندن ولوم‌های مکانیکی انجام شود.

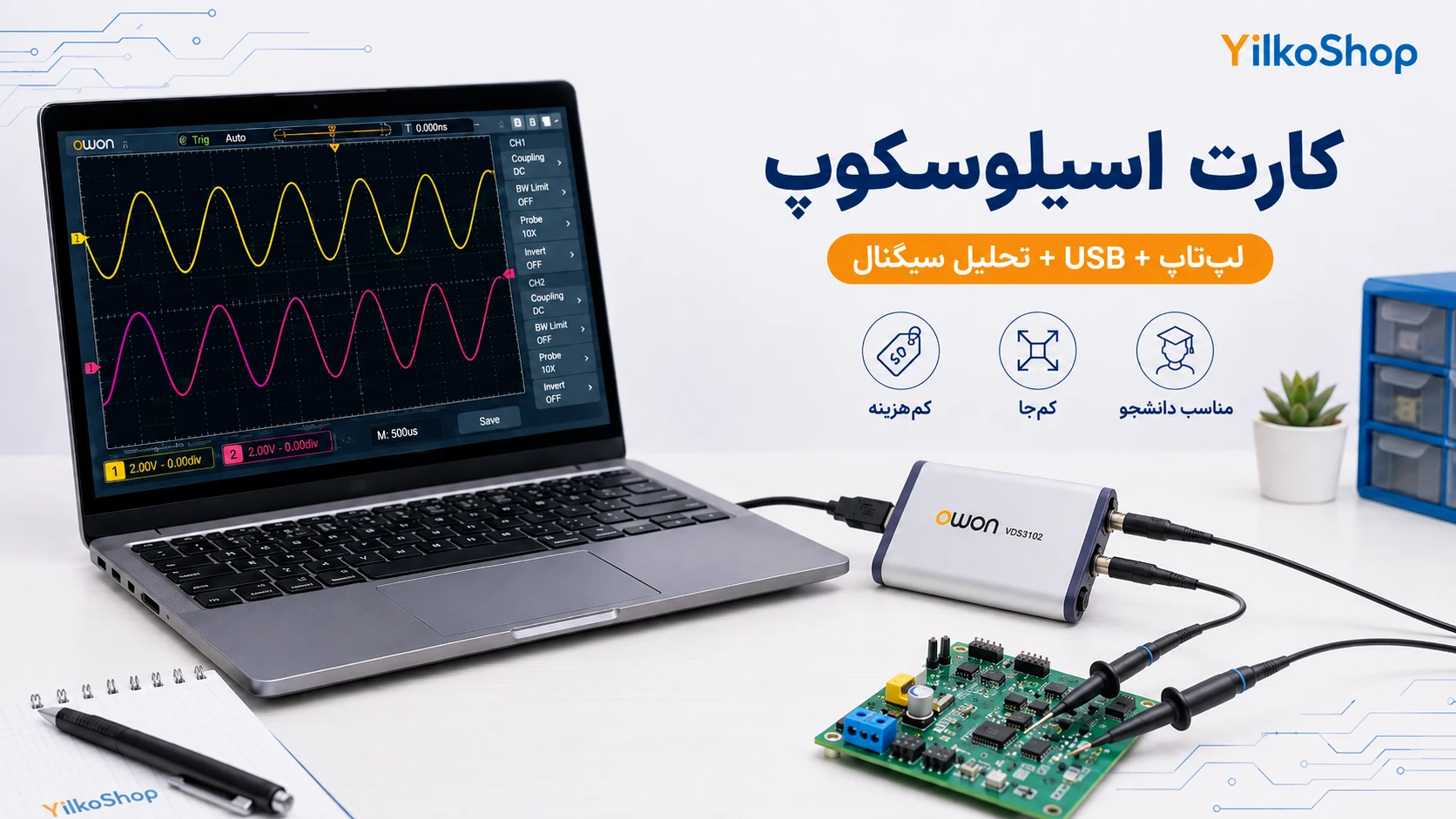

کارت اسیلوسکوپ | تبدیل لپ‌تاپ به یک آزمایشگاه ارزان

ارزان‌ترین راه برای داشتن یک تجهیز اندازه‌گیری واقعی، استفاده از کارت اسیلوسکوپ است که فاقد نمایشگر و پردازنده گرافیکی مجزا می‌باشد. این سخت‌افزارهای کوچک از طریق کابل USB به لپ‌تاپ شما متصل می‌شوند و از قدرت پردازش کامپیوتر برای تحلیل و نمایش سیگنال استفاده می‌کنند. چون هزینه ساخت قطعات گران‌قیمت حذف شده، با کمترین بودجه ممکن به پهنای باند خوبی دست پیدا می‌کنید.

البته باید توجه داشته باشید که در این مدل‌ها، خطر آسیب دیدن پورت USB در صورت اندازه‌گیری ولتاژهای بالا وجود دارد. پیشنهاد می‌کنیم هنگام کار با این تجهیزات، حتماً از ماژول‌های ایزولاتور USB استفاده کنید تا نوسانات ناگهانی مدار، به مادربرد لپ‌تاپ شما آسیبی نرساند.

اسیلوسکوپ‌های دانشجویی اما حرفه‌ای (برندهای RIGOL، SIGLENT و GW Instek)

اسیلوسکوپ‌های RIGOL، SIGLENT و GW Instek با قیمت کمی بالاتر، بهترین گزینه برای آزمایشگاه‌های دانشگاهی هستند. مدل‌های پرفروشی مثل DS1102Z-E یا GDS-1102B با پردازش قدرتمند و دقت بالا، یک سرمایه‌گذاری حرفه‌ای برای دانشجویان محسوب می‌شوند.

انتخاب بین برندهای ارزان‌قیمت و میان‌رده، کاملاً به افق دید شما بستگی دارد. اگر می‌خواهید دستگاهی بخرید که در پروژه‌های پیچیده‌تر آینده هم کم نیاورد، این برندها بی‌رقیب هستند. با پرداخت هزینه‌ای منطقی، یک ابزار مهندسی تمام‌عیار و ماندگار روی میز کارتان خواهید داشت.

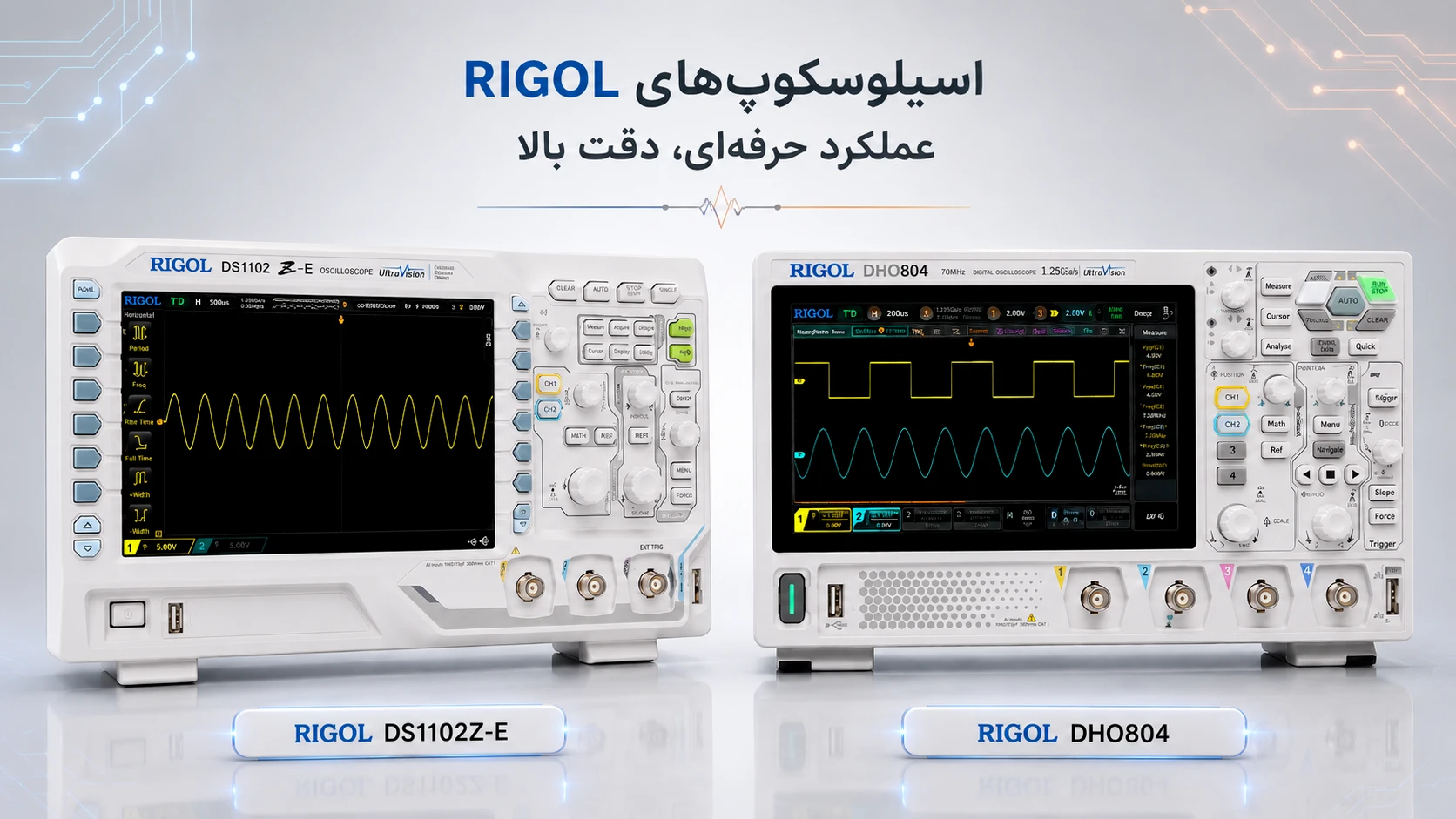

مدل‌های RIGOL | استاندارد طلایی و خوش‌قیمت

سری‌های پایه RIGOL سال‌هاست که پای ثابت میزهای آزمایشگاهی هستند. مدل‌های خوش‌قیمت DS1102Z-E و DS1202Z-E با ارائه پهنای باند 100 و 200 MHz در کنار عمق حافظه عالی، به پرفروش‌ترین ابزارهای دانشجویی تبدیل شده‌اند.

اگر بودجه بیشتری دارید، سری‌های DHO804 و DHO914S از همین برند با رزولوشن 12 بیتی را به شما پیشنهاد می‌دهیم. این مدل‌های مدرن، سیگنال‌ها را با دقت و وضوحی بسیار بالاتر از دستگاه‌های 8 بیتی سنتی نمایش می‌دهند.

تجهیزات GW Instek | دقت و دوام بی‌نظیر

برند تایوانی GW Instek همواره نماد کیفیت و پایداری در آزمایشگاه‌های مهندسی بوده است. در دسته اقتصادی و دانشجویی، مدل دو کاناله GDS-1102B و مدل چهار کاناله GDS-1104B از محبوب‌ترین و مطمئن‌ترین گزینه‌ها به شمار می‌روند. این دستگاه‌ها با قابلیت فیلترینگ دیجیتال قدرتمند و نمایشگرهای باکیفیت، برای کار روی پروژه‌های حساس آنالوگ و دیجیتال، انتخابی کاملاً حرفه‌ای و بدون دردسر هستند.

کیفیت سیگنال با SIGLENT

در سمت دیگر، برند SIGLENT تمرکز ویژه‌ای روی طراحی سخت‌افزار داخلی و کاهش نویز در مدل‌های پایه خود گذاشته است. وقتی در پروژه‌های حساس روی سیگنال‌های ضعیف کار می‌کنید، کیفیت بالای مدارات آنالوگ این دستگاه‌ها کاملاً خودش را نشان می‌دهد. در این حالت، شکل موج بسیار تمیزتر و با جزئیات دقیق‌تری روی صفحه نمایش نقش می‌بندد.

جدول مقایسه مشخصات فنی مدل‌های پیشنهادی

برای مقایسه بهترین اسیلوسکوپ‌های اقتصادی، باید به تناسب بین امکانات و نیازتان دقت کنید. مدل‌های رومیزی Hantek و UNI-T برای پایداری طولانی‌مدت عالی هستند، در حالی که کارت‌های اسیلوسکوپ و محصولات پرتابل، آپشن‌های مدرن را با کمترین هزینه ممکن فراهم می‌کنند.

انتخاب نهایی شما کاملاً به سقف بودجه و البته نوع پروژه‌هایی که تعریف کرده‌اید بستگی دارد. در جدول زیر، ترکیب محبوبی از مدل‌های اقتصادی را بر اساس مشخصات فنی کلیدی آن‌ها کنار هم قرار داده‌ایم تا تصمیم‌گیری برایتان ساده‌تر شود.

پیشنهاد می‌کنیم برای استعلام دقیق قیمت اسیلوسکوپ، حتماً نوسانات بازار را از طریق سایت ایلکوشاپ بررسی کنید.

برند و سری پیشنهادی	فرم‌فکتور	پهنای باند	نرخ نمونه‌برداری	سطح بودجه
Hantek DSO2C10 / DSO2D10	رومیزی	100 MHz	1 GSa/s	اقتصادی
RIGOL DS1102Z-E	رومیزی	100 MHz	1 GSa/s	متوسط (حرفه‌ای)
GW Instek GDS-1102B	رومیزی	100 MHz	1 GSa/s	متوسط (حرفه‌ای)
FNIRSI 1014D	رومیزی (ظاهر تبلتی)	100 MHz	1 GSa/s	بسیار ارزان
ZOYI / FNIRSI	دستی (مولتی‌متر اسیلوسکوپ)	10 تا 50 MHz	متفاوت (زیر 250 MS/s)	بسیار ارزان

حرف آخر | کدام مدل روی میز شما می‌نشیند؟

برای شروع کار با بودجه محدود، سری‌های اقتصادی Hantek و UNI-T بهترین انتخاب رومیزی هستند. اما اگر فضای کافی ندارید، کارت‌های اسیلوسکوپ و مدل‌های تبلتی جایگزین‌های هوشمندانه‌ای خواهند بود. برای استفاده‌های بلندمدت و حرفه‌ای‌تر نیز روی محصولات RIGOL، SIGLENT و GW Instek حساب کنید.

پیشنهاد می‌کنیم نیازهای فعلی، فضای فیزیکی و پروژه‌هایی که پیش رو دارید را روی کاغذ بیاورید. اگر فقط می‌خواهید با مفاهیم پایه آشنا شوید، یک مدل اقتصادی کارتان را به‌راحتی راه می‌اندازد. نیازی نیست در همان ترم‌های اول دانشگاه، بودجه سنگینی برای مدل‌های پیشرفته صنعتی خرج کنید.

تیم تخصصی ما به عنوان مرجع اصلی فروش اسیلوسکوپ، همیشه برای رفع ابهامات و ارائه مشاوره فنی پیش از خرید در کنار شماست تا با خیالی آسوده تجهیزاتتان را تکمیل کنید.

سوالات متداول

آیا مدل‌های تک کاناله برای شروع کار مناسبند؟

برای پروژه‌های بسیار ساده بله، اما چون در اکثر آزمایش‌ها به مقایسه همزمان سیگنال ورودی و خروجی نیاز داریم، تهیه مدل‌های دو کاناله با کمی هزینه بیشتر، تصمیمی بسیار منطقی‌تر و کاربردی‌تر است.

کارت اسیلوسکوپ بخریم یا دستگاه رومیزی؟

اگر یک میز اختصاصی دارید، مدل رومیزی به دلیل داشتن ولوم‌های فیزیکی برای یادگیری مفاهیم بسیار بهتر است. کارت اسیلوسکوپ صرفاً برای جابه‌جایی مداوم و شرایطی که بودجه به‌شدت محدود است توصیه می‌شود.

خرید تجهیزات دست دوم و استوک برای دانشجوها منطقی است؟

ابزارهای اندازه‌گیری حساسیت بالایی دارند و ممکن است در گذشته دچار آسیب‌های پنهان یا اضافه‌بار شده باشند. پیشنهاد می‌کنیم به جای پذیرش این ریسک، یک دستگاه اقتصادی آکبند تهیه کنید.
