تعویض شانسی آی‌سی یا عیب‌یابی اصولی با اسیلوسکوپ؟

بسیاری از تعمیرکاران به جای استفاده از اسیلوسکوپ، مستقیماً آی‌سی مشکوک را تعویض می‌کنند چون قطعه ارزان است. اما این روش باعث آسیب به بردهای چندلایه ایسیو، اتلاف وقت تعمیرگاه و احتمال سوختن مجدد قطعه به دلیل اتصالی سیم‌کشی می‌شود. اسیلوسکوپ ریشه اصلی خرابی را دقیقاً مشخص می‌کند.

خیلی از همکاران تنظیم‌موتور و تعمیرکاران ایسیو یک استدلال منطقی دارند: ” آی‌سی درایور که قیمتی ندارد؛ عوضش می‌کنم، اگر درست شد که هیچ، نشد هم ضرر مالی زیادی نکردم.”

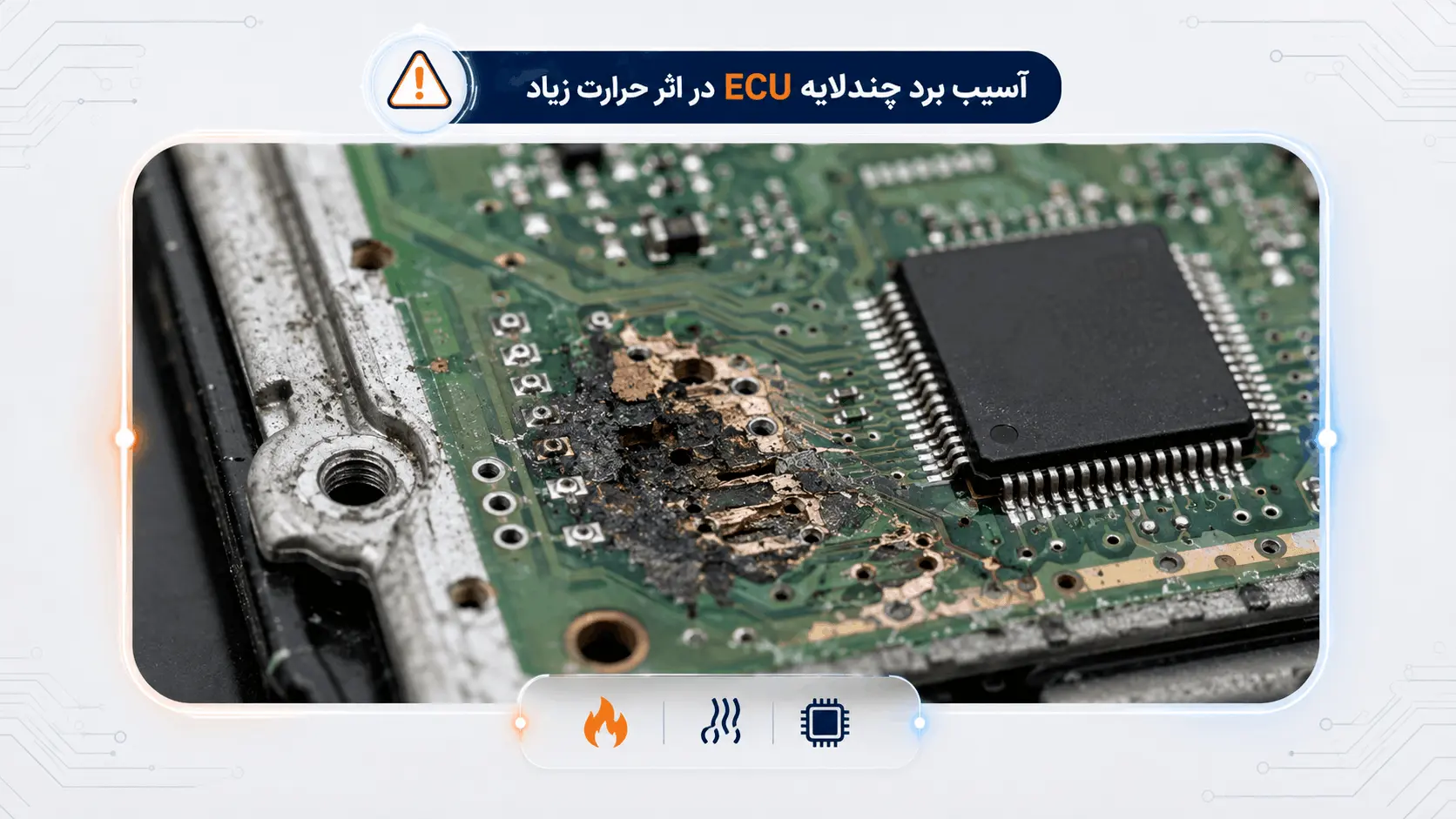

روی کاغذ این حرف درست است. اما حرارت دادن مداوم به برد برای برداشتن و گذاشتن قطعات، ریسک بالایی دارد و به مرور باعث کنده شدن پدها و نابودی بردهای چندلایه گران‌قیمت ایسیو می‌شود.

از طرفی، گاهی مشکل اصلاً از آی‌سی نیست. مثلاً اتصالی در دسته سیم باعث سوختن درایور شده است. شما آی‌سی جدید را لحیم می‌کنید، ماشین استارت می‌خورد، اما نیم ساعت بعد دوباره قطعه می‌سوزد! اسیلوسکوپ جلوی این دور باطل را می‌گیرد.

چرا مولتی‌متر برای برق خودرو و تست سنسورها کافی نیست؟

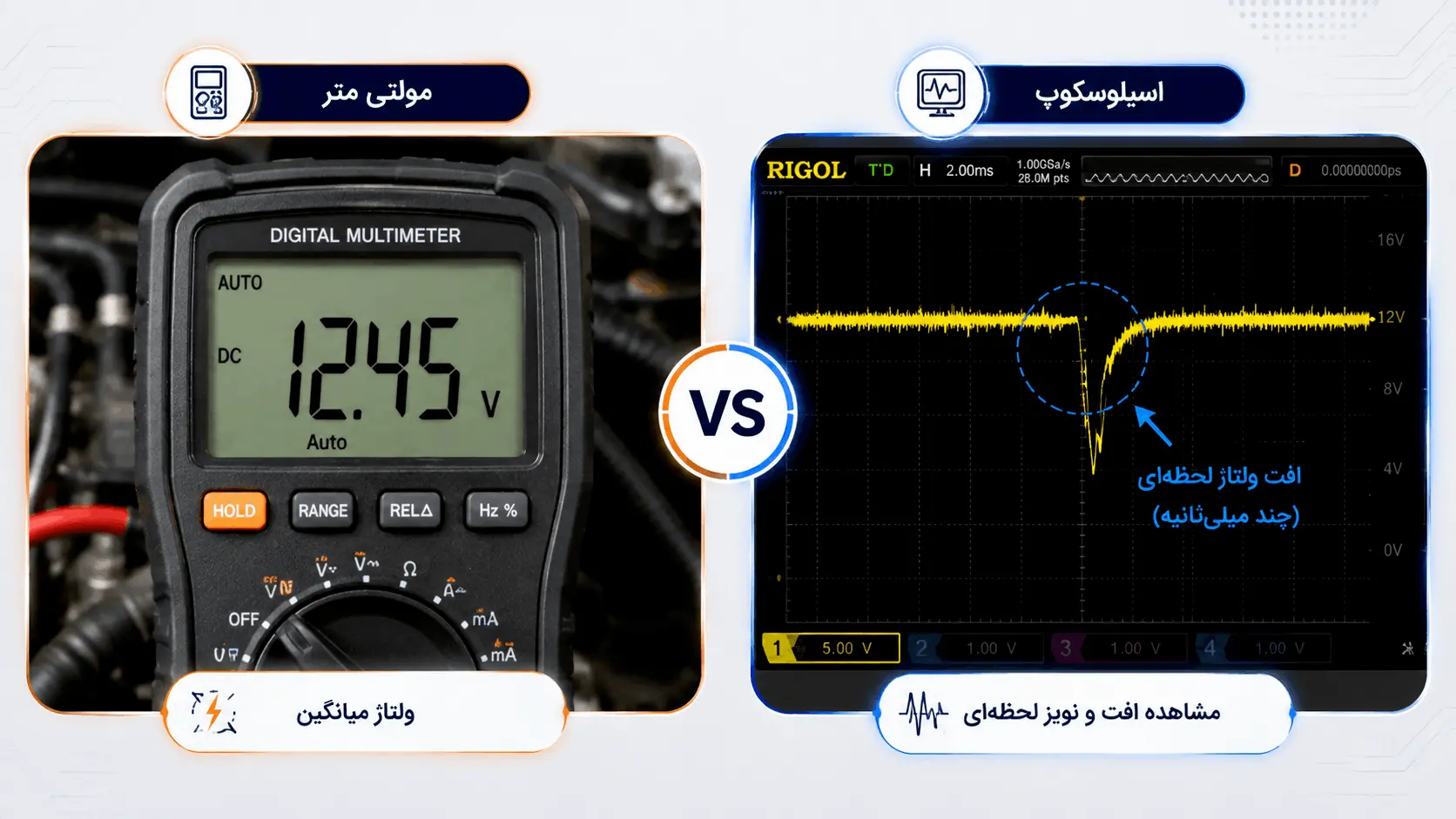

مولتی‌متر فقط میانگین ولتاژ را نمایش می‌دهد و قادر به ثبت افت ولتاژهای میلی‌ثانیه‌ای یا نویزهای لحظه‌ای شبکه نیست. برای مشاهده شکل موج واقعی سنسورها و تشخیص قطعی‌های پنهان در لحظه لرزش موتور، به سرعت و دقت اسیلوسکوپ نیاز دارید.

مولتی‌متر ابزار پایه و ضروری هر تعمیرگاهی است، اما برای پیدا کردن ایرادات لحظه‌ای و خطاهایی که دائمی نیستند، عملکرد مناسب را ندارند.

وقتی دور موتور بالا می‌رود، اتفاقات شبکه برق خودرو در کسری از میلی‌ثانیه رخ می‌دهند. مولتی‌متر فقط یک ولتاژ میانگین به شما تحویل می‌دهد و در نتیجه شما متوجه خطای رخ داده نمی‌شوید.

اگر سنسور دور موتور روی یک دندانه خاص از فلایویل (Flywheel) قطعی لحظه‌ای داشته باشد، مولتی‌متر هرگز متوجه این تغییر سریع نمی‌شود. اما روی صفحه اسیلوسکوپ، شما دقیقاً یک شکستگی یا نویز را در شکل موج می‌بینید.

مهم‌ترین سنسورها و عملگرهایی که فقط با اسیلوسکوپ تست می‌شوند

سنسورهای موقعیت میل‌لنگ (CKP)، میل‌سوپاپ (CMP)، سوزن انژکتورها و سیستم جرقه حساس‌ترین قطعات خودرو هستند که عیب‌یابی دقیق آن‌ها بدون اسیلوسکوپ امکان‌پذیر نیست. بررسی تایم موتور و تشخیص خرابی داخلی کویل‌ها فقط با تحلیل شکل موج‌ها انجام می‌شود.

تست همزمانی سنسور میل‌لنگ (CKP) و میل‌سوپاپ (CMP)

پریدن حتی یک دندانه از تسمه تایم باعث افت توان شدید و بد کار کردن موتور می‌شود. دستگاه دیاگ در بهترین حالت فقط یک خطای کلی درباره عدم تطابق این دو سنسور به شما می‌دهد.

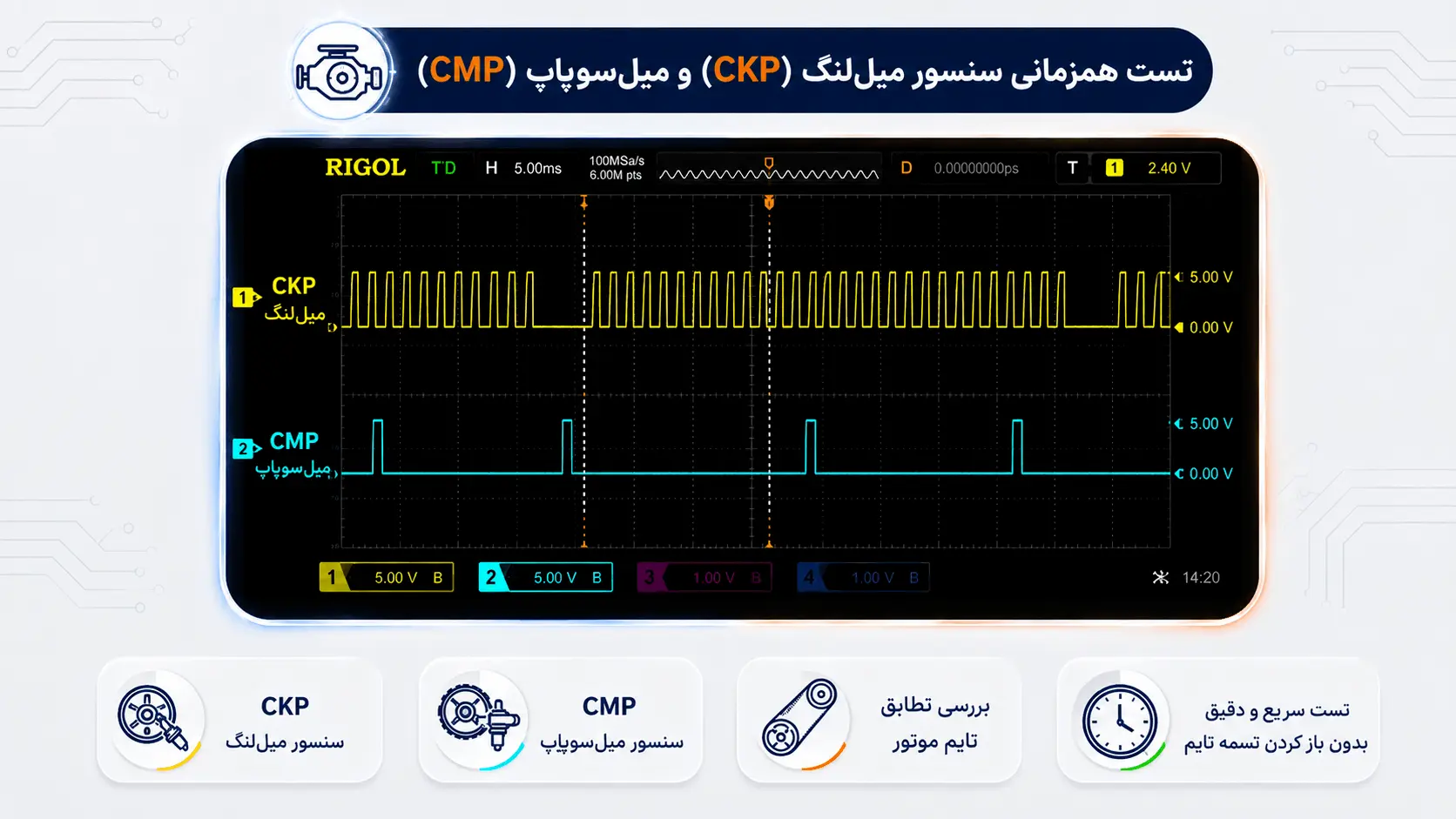

با اتصال همزمان دو کانال اسیلوسکوپ به سنسور میل‌لنگ و میل‌سوپاپ، می‌توانید پالس‌های خروجی هر دو را روی یک صفحه ببینید و تطابق آن‌ها را بررسی کنید.

این روش باعث می‌شود بدون نیاز به باز کردن قاب تسمه تایم و هدر دادن زمان، تایم بودن موتور را در چند دقیقه به طور قطعی تایید یا رد کنید.

عیب‌یابی دقیق سوزن انژکتور و سیستم جرقه (کویل)

مشکلاتی مثل ریپ زدن موتور (Misfire) معمولاً ریشه در ضعف کویل یا گرفتگی سوزن انژکتور دارند. با دیدن شکل موج ولتاژ اولیه کویل، دقیقاً متوجه می‌شوید که کویل چقدر زمان برای شارژ نیاز داشته است.

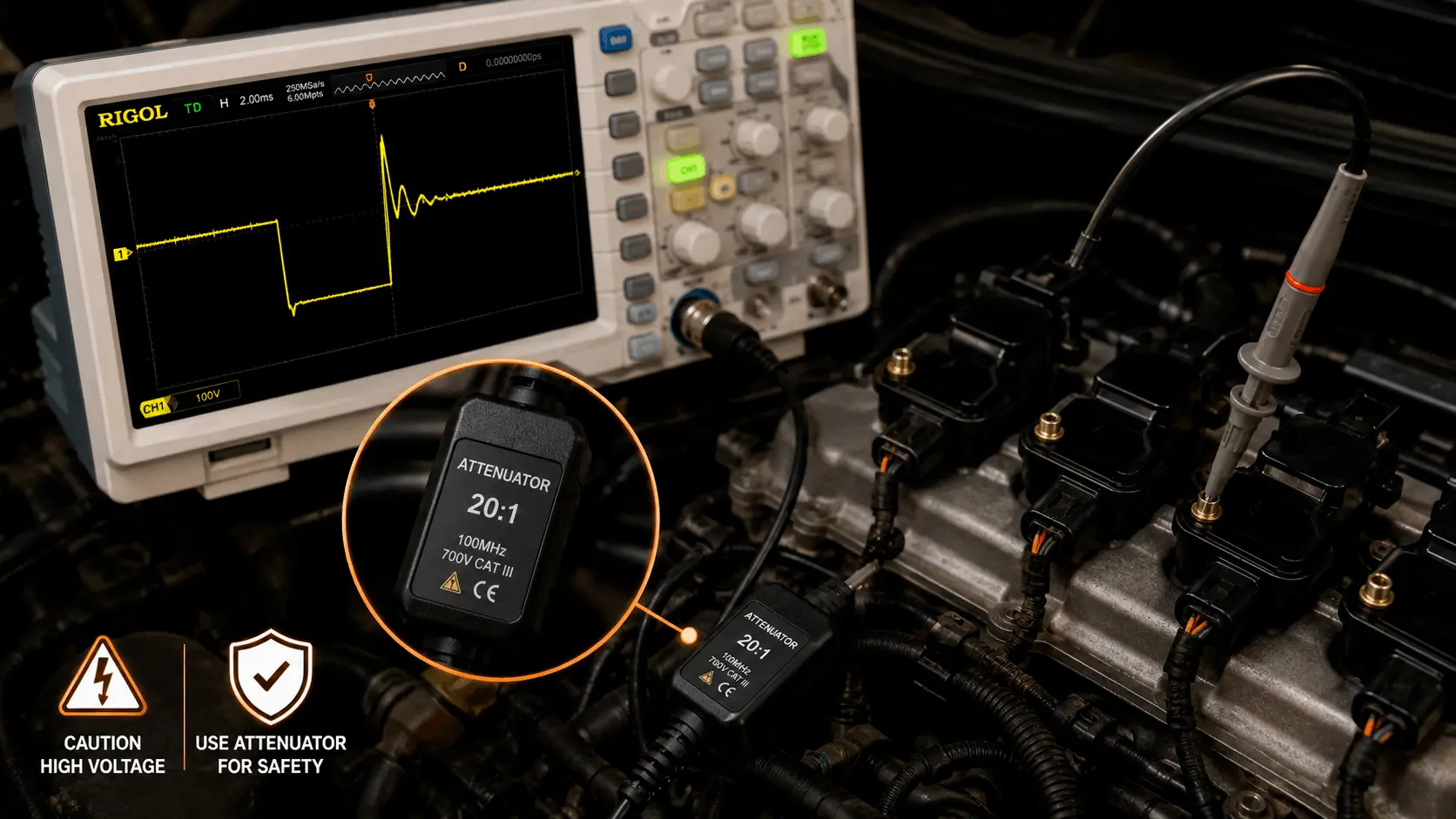

نکته فنی بسیار مهم: ولتاژ القایی برگشتی از کویل به سمت ایسیو می‌تواند به بیش از ۴۰۰ ولت برسد و اتصال مستقیم آن، دستگاه شما را در یک ثانیه می‌سوزاند.

پیشنهاد می‌کنیم برای حفظ ایمنی تجهیزات خود، قبل از شروع این تست‌ها حتماً از پراب‌های تضعیف‌کننده (مثل تضعیف‌کننده 20:1) استفاده کنید.

تحلیل سیگنال‌های شبکه CAN Bus در خودروهای مالتی‌پلکس

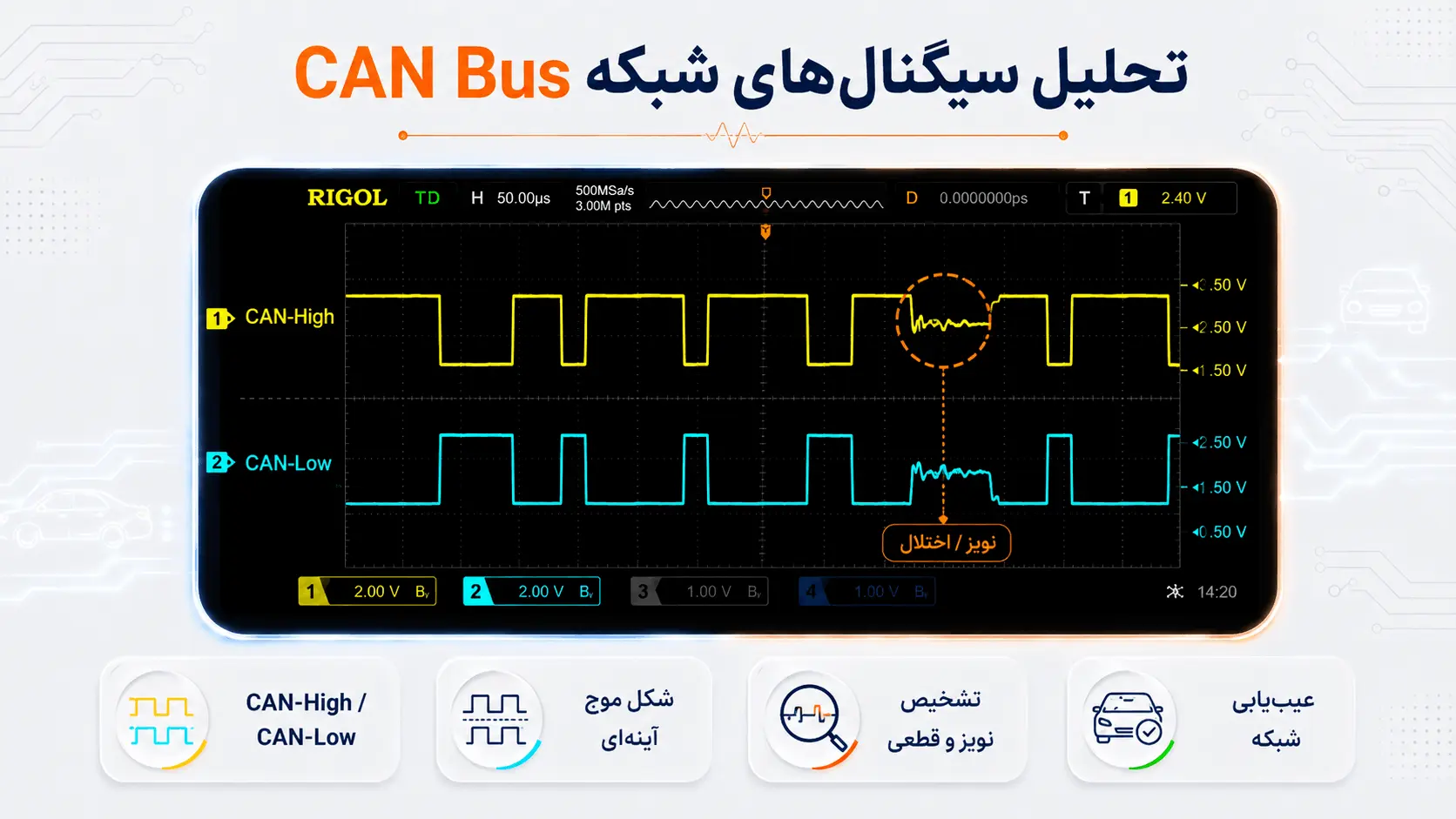

شبکه CAN Bus ستون فقرات ارتباطی بین یونیت‌های خودرو است. با اسیلوسکوپ‌های حداقل دو کاناله می‌توانید سیگنال‌های CAN-High و CAN-Low را همزمان بررسی کرده و نویزها، قطعی‌ها یا اتصال‌کوتاه‌هایی که کل شبکه را مختل می‌کنند، با دقت بالا شناسایی کنید.

وقتی یونیت‌های مختلف خودرو با هم ارتباط برقرار نمی‌کنند، دستگاه دیاگ نهایتاً یک خطای ارتباطی (U-Code) نشان می‌دهد.

با اتصال پراب‌ها به پین‌های شبکه، شکل موج آینه‌ای و مربعی CAN را روی صفحه می‌بینید. هرگونه اعوجاج یا افت ولتاژ، مستقیماً به شما می‌گوید مشکل فیزیکی کجاست.

این روش برای یک تعمیرکار یا تکنسین حرفه‌ای، به معنای پایان دادن به آزمون و خطاهای طولانی و تعویض بی‌دلیل یونیت‌های گران‌قیمت شبکه است.

مشخصات فنی اسیلوسکوپ مناسب خودرو (پهنای باند، نرخ نمونه‌برداری و حافظه)

برای عیب‌یابی خودرو، اسیلوسکوپی با پهنای باند ۲۰ تا ۵۰ مگاهرتز و نرخ نمونه‌برداری حداقل ۱۰۰ تا ۲۵۰ مگاسمپل بر ثانیه کاملاً ایده‌آل است. همچنین عمق حافظه بالا به شما کمک می‌کند تا سیگنال‌های طولانی شبکه را ثبت و زوم کنید.

پهنای باند (Bandwidth)

پهنای باند حداکثر فرکانسِ یک سیگنال الکتریکی است که اسیلوسکوپ می‌تواند شکل موج آن را بدون افت دامنه (کاهش ولتاژ) و با دقت کامل روی نمایشگر رسم کند.
در برق خودرو، سریع‌ترین سیگنال‌ها مربوط به شبکه CAN Bus است که نهایتاً با سرعت ۱ مگابیت بر ثانیه کار می‌کنند.
بنابراین، نیازی به صرف هزینه‌های نجومی برای خرید دستگاه‌هایی با پهنای باند ۱۰۰ مگاهرتز به بالا ندارید و یک دستگاه ۲۰ تا ۵۰ مگاهرتزی کاملاً پاسخگوی کار شماست.

نرخ نمونه‌برداری (Sampling Rate)

این عدد نشان می‌دهد دستگاه در هر ثانیه چند نقطه از سیگنال ورودی را می‌خواند. برای کار روی ایسیو و خودرو، نرخ ۱۰۰ تا ۲۵۰ مگاسمپل بر ثانیه (MSa/s) کاملاً عالی است.
این سرعت نمونه‌برداری به شما اطمینان می‌دهد که هیچ افت ولتاژ لحظه‌ای یا نویز ریزی در سنسور دور موتور از دید شما پنهان نمی‌ماند.

عمق حافظه و نرخ ثبت شکل موج

عمق حافظه زمانی حیاتی است که می‌خواهید یک پالس طولانی را ضبط و بعداً روی آن زوم کنید. نرخ ثبت شکل موج هم برای شکار ایرادات لحظه‌ای در زمان لرزش موتور به کار می‌آید.

چه نوع اسیلوسکوپی برای تعمیرگاه خودرو مناسب‌تر است؟ (مدل‌های پیشنهادی)

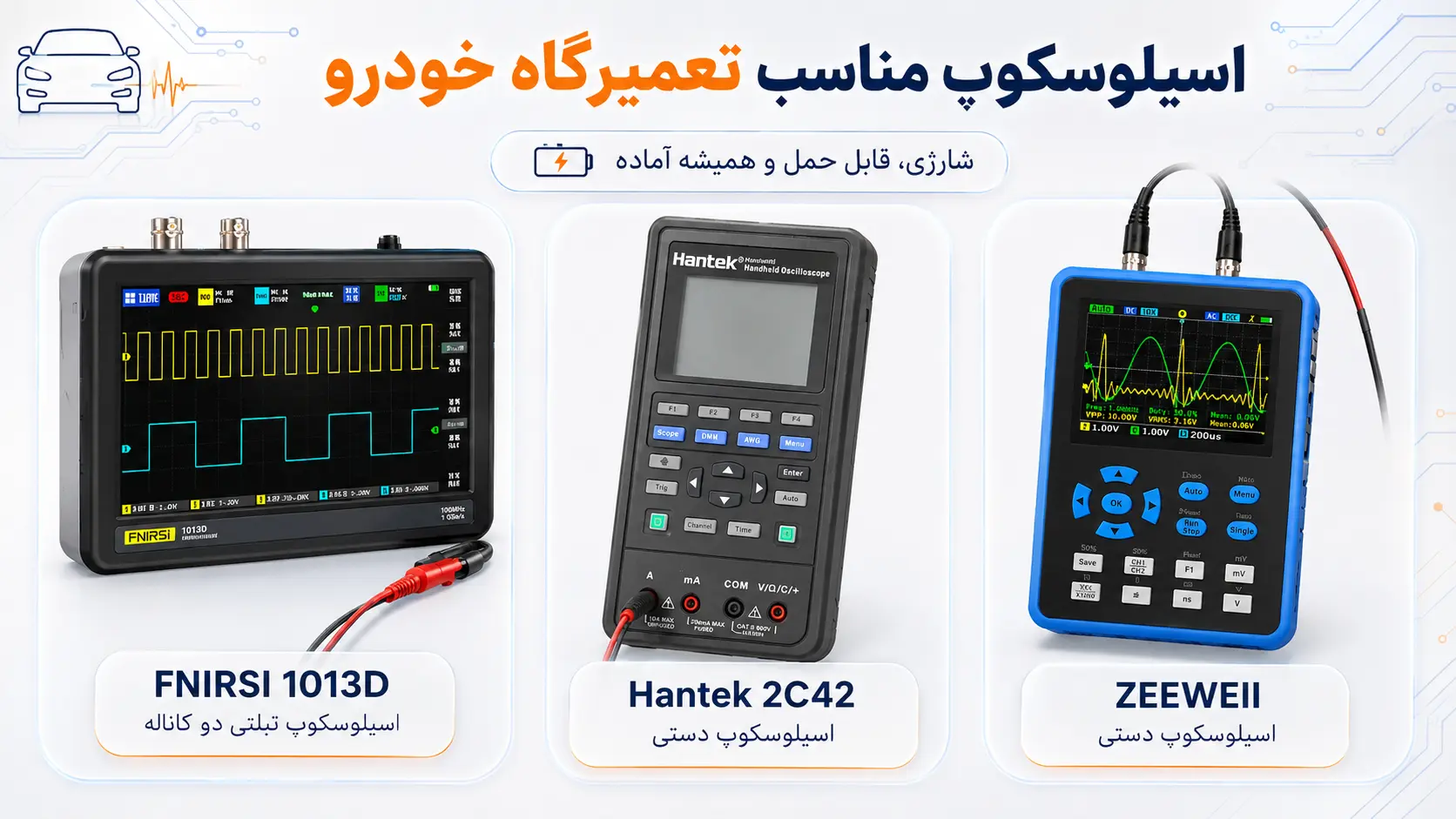

برای محیط تعمیرگاه، اسیلوسکوپ‌های تبلتی و مدل‌های دستی شارژی بهترین انتخاب هستند زیرا به کابل برق شهر نیازی ندارند. مدل‌های ۸ بیتی از برندهای هانتک، Fnirsi و ZEEWEII برای تست‌های دقیق خودرویی کاملاً پاسخگو و اقتصادی هستند.

زیر کاپوت ماشین فضای محدودی داریم و کابل برق شهری همیشه مزاحم کار است. اگر قصد تجهیز تعمیرگاه خود را دارید، بر اساس بودجه یکی از این ۳ فرم‌فکتور را پیشنهاد می‌کنیم:

اسیلوسکوپ‌های تبلتی (پیشنهاد ویژه تعمیرگاه‌ها)

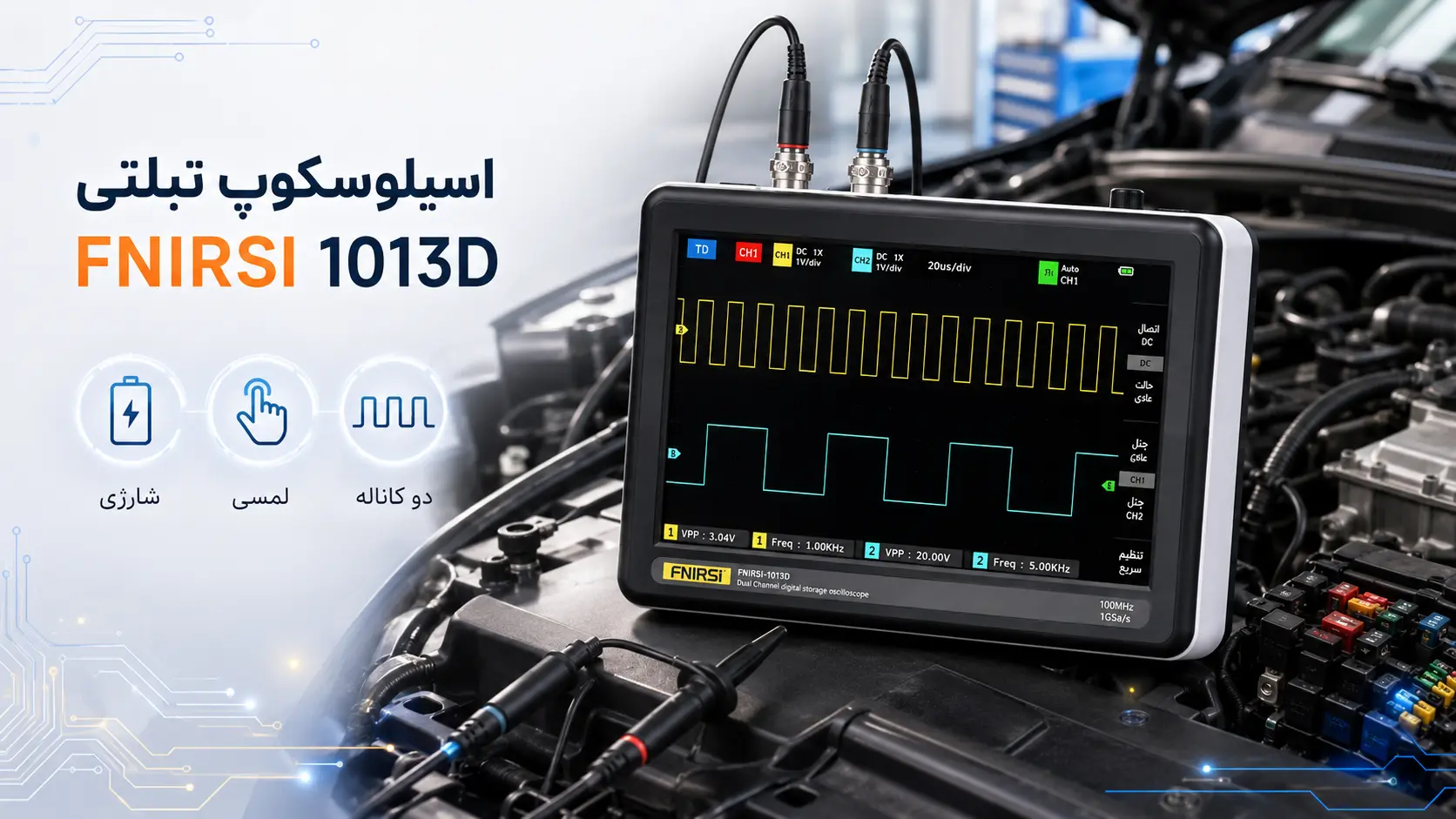

این مدل‌ها صفحه نمایش لمسی و بزرگی دارند. مدل محبوب FNIRSI 1013D یک اسیلوسکوپ تبلتی دو کاناله، شارژی و با کاربری ساده است که به راحتی در محیط تعمیرگاه مورد استفاده قرار می‌گیرد.

اسیلوسکوپ‌های دستی (بهترین انتخاب برای فضای کوچک و محدود)

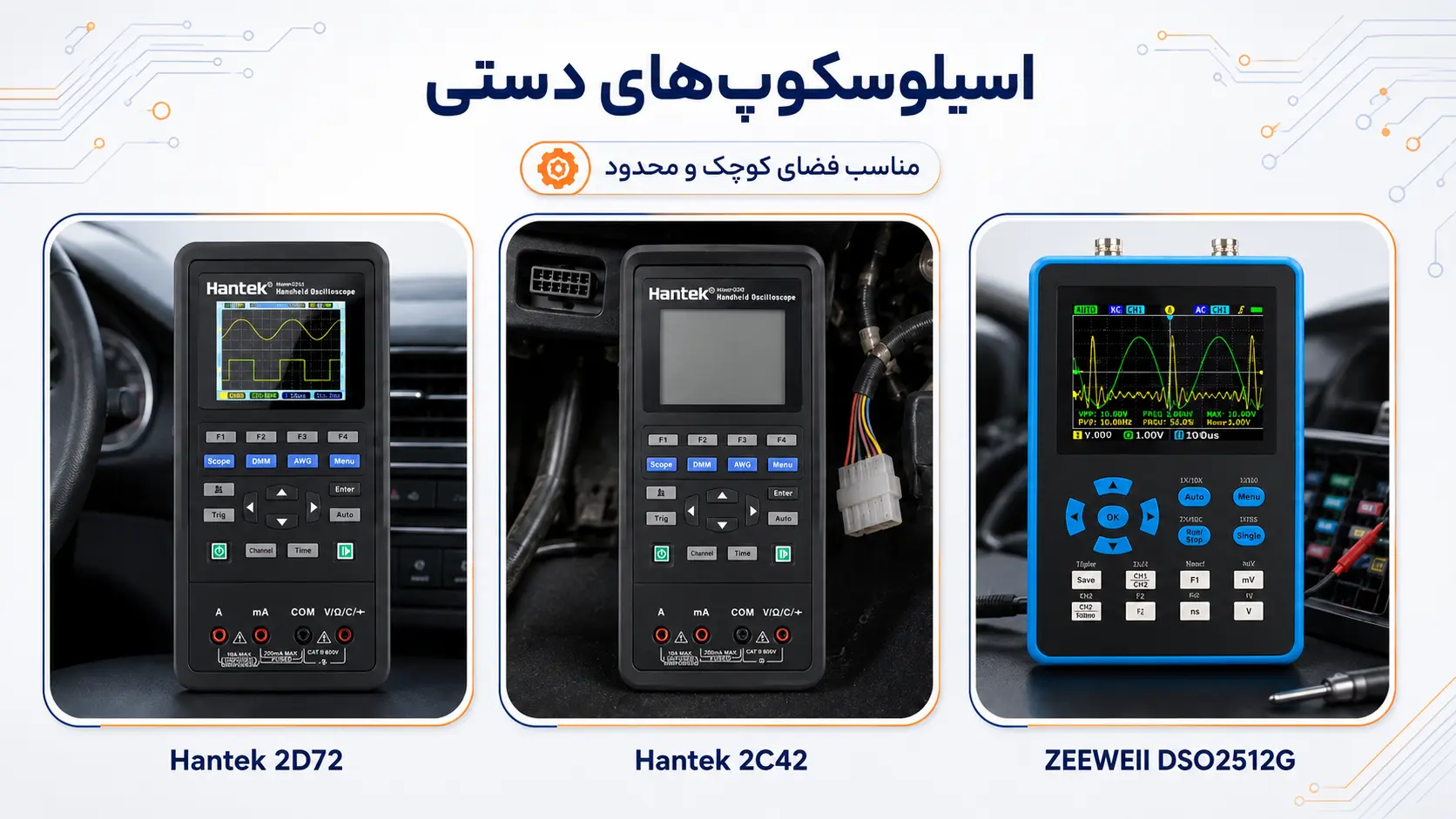

مدل‌های پرتابل فوق‌العاده کاربردی‌اند. سری‌های دستی هانتک (مثل Hantek 2C42 یا Hantek 2D72) و مدل‌های فشرده‌ای مثل ZEEWEII DSO2512G شارژی و بسیار مقاوم هستند و برای کار زیر داشبورد بی‌نظیرند.

کارت اسیلوسکوپ (اقتصادی‌ترین انتخاب)

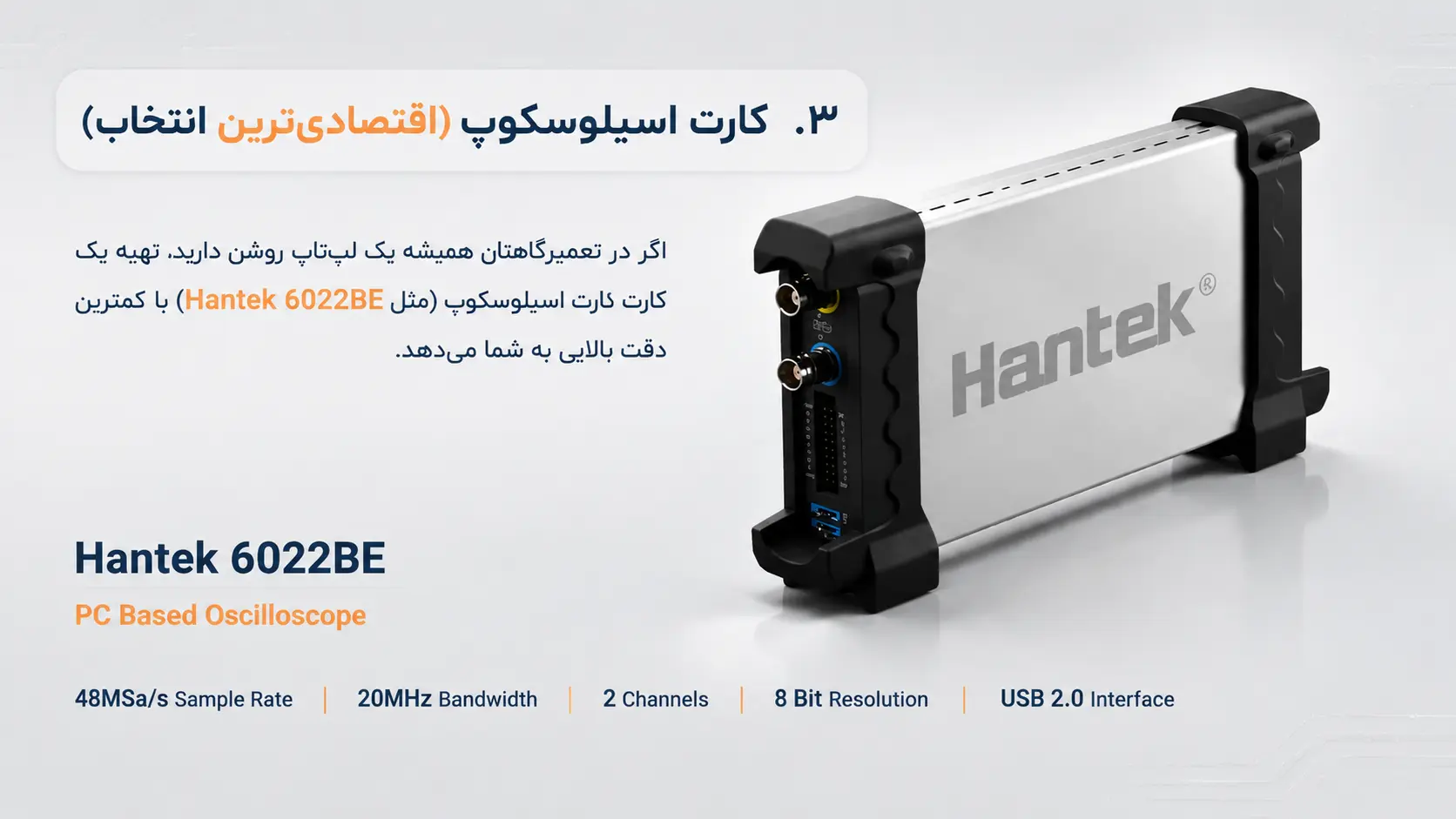

اگر در تعمیرگاهتان همیشه یک لپ‌تاپ روشن دارید، تهیه یک کارت اسیلوسکوپ (مثل Hantek 6022BE) با کمترین هزینه، دقت بالایی به شما می‌دهد.
برخی تصور می‌کنند برای کار دقیق حتماً باید دستگاه‌های ۱۲ بیتی بخرند. اما مدل‌های ۸ بیتی از برندهایی مثل یونیتی، هانتک و Fnirsi برای پالس انژکتور یا شبکه CAN بی‌نقص عمل می‌کنند. برای مشاهده مشخصات دقیق‌تر و استعلام قیمت اسیلوسکوپ متناسب با بودجه‌تان، می‌توانید دسته‌بندی فروش اسیلوسکوپ سایت ایلکوشاپ را بررسی کنید.

برای مشاهده مشخصات دقیق‌تر و استعلام قیمت متناسب با بودجه‌تان، می‌توانید دسته‌بندی فروش اسیلوسکوپ سایت ایلکوشاپ را بررسی کنید.

۳ نکته طلایی تنظیمات دستگاه (Timebase، Trigger و ضریب تضعیف)

برای مشاهده دقیق سیگنال‌های خودرویی، تنظیم درست زمان متناسب با دور موتور، تعیین سطح تریگر برای ثابت کردن موج روی صفحه و استفاده از ضریب تضعیف مناسب پراب جهت جلوگیری از آسیب به دستگاه، کاملاً ضروری است.
محور افقی یا Timebase سرعت رسم نمودار را تعیین می‌کند. باید این محور را طوری تنظیم کنید که حداقل دو یا سه سیکل کامل از عملکرد قطعه را روی صفحه ببینید.
تریگر (Trigger) با تنظیم صحیح لبه بالا‌رونده یا پایین‌رونده، شکل موج‌های متحرک سنسورها را روی صفحه شما کاملاً ثابت و خوانا می‌کند.
همیشه ضریب تضعیف پراب و تنظیمات داخل منوی اسیلوسکوپ را یکسان نگه دارید تا ولتاژهای نمایش داده شده با واقعیت هم‌خوانی داشته باشند.

یک پیشنهاد دوستانه برای ارتقای سطح تعمیرگاه

خرید ابزار دقیق به تنهایی معجزه نمی‌کند، بلکه دانش تحلیل شکل موج‌هاست که شما را به یک تعمیرکار یا تکنسین بی‌رقیب تبدیل می‌کند.
پیشنهاد می‌کنیم کار با دستگاه را از سنسورهای ساده‌تر شروع کنید و کم‌کم سراغ تست‌های پیچیده‌تر بروید.
