اسیلوسکوپ یک ابزار اندازهگیری الکترونیکی است که به شما اجازه میدهد تغییرات یک سیگنال الکتریکی را در طول زمان به شکل موج ببینید. در رایجترین حالت استفاده، محور عمودی صفحه اسیلوسکوپ نشاندهنده ولتاژ و محور افقی نشاندهنده زمان است. به همین دلیل، بهجای اینکه فقط یک عدد از وضعیت مدار داشته باشید، میتوانید ببینید سیگنال در طول زمان چگونه تغییر میکند.
همین تفاوت ساده دلیل اهمیت اسیلوسکوپ در طراحی مدار، آزمایشگاه، تعمیرات برد، تجهیزات الکترونیکی، خودرو و بسیاری از فعالیتهای فنی است. گاهی مقدار ولتاژی که با یک مولتیمتر میبینیم طبیعی به نظر میرسد، اما مشکل اصلی در تغییرات سریع، نویز، پالسها یا رفتار زمانی سیگنال قرار دارد؛ اطلاعاتی که برای مشاهده آنها معمولاً به ابزار مناسبتری مانند اسیلوسکوپ نیاز داریم.
در این راهنما قرار نیست فقط یک تعریف کوتاه از اسیلوسکوپ بخوانید. مرحلهبهمرحله بررسی میکنیم اسیلوسکوپ چه چیزی نشان میدهد، چگونه کار میکند، چه تفاوتی با مولتیمتر دارد، انواع آن کداماند، مشخصاتی مانند پهنای باند و نرخ نمونهبرداری چه معنایی دارند و چه زمانی استفاده از این دستگاه برای کار شما منطقی است.

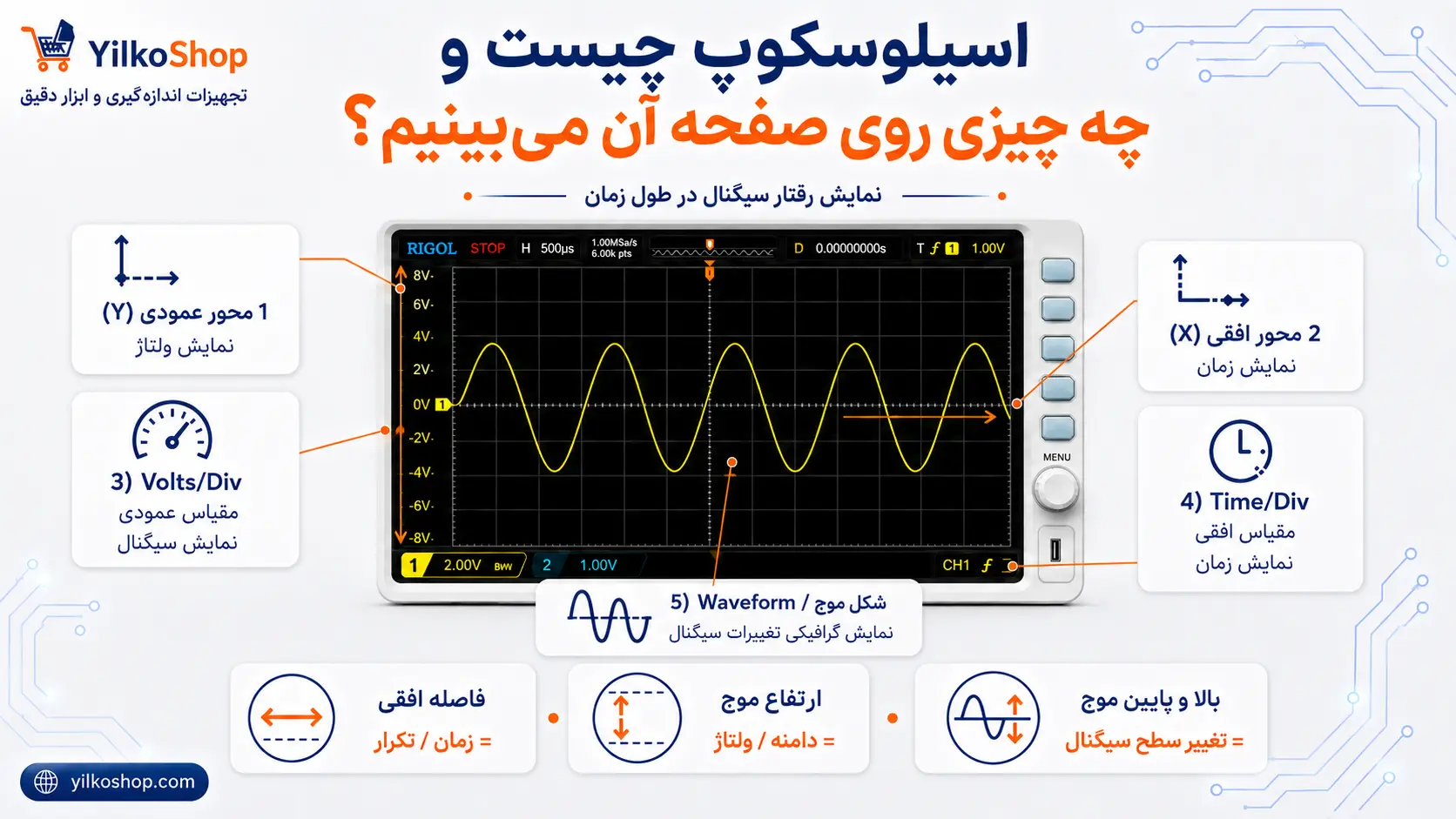

اسیلوسکوپ چیست و چه چیزی روی صفحه آن میبینیم؟
برای درک اسیلوسکوپ، میتوانید صفحه آن را مانند یک نمودار در نظر بگیرید که رفتار سیگنال را در طول زمان نمایش میدهد.
وقتی یک سیگنال با روش و پراب مناسب به ورودی اسیلوسکوپ متصل میشود، دستگاه میتواند تغییرات آن را روی نمایشگر به شکل یک Waveform یا شکل موج نشان دهد. از روی همین شکل موج میتوان اطلاعات زیادی درباره رفتار سیگنال به دست آورد.
در سادهترین حالت، دو محور اصلی داریم:
- محور عمودی: معمولاً ولتاژ
- محور افقی: معمولاً زمان
پس اگر شکل موج روی صفحه بالا و پایین میرود، در واقع در حال مشاهده تغییر سطح سیگنال در طول زمان هستیم.
محور عمودی اسیلوسکوپ چه چیزی را نشان میدهد؟
محور عمودی یا Y در استفاده معمول اسیلوسکوپ بیانگر ولتاژ است.
تنظیمی که معمولاً با نام Volts/Div دیده میشود مشخص میکند هر تقسیم عمودی شبکه نمایشگر چه محدودهای از ولتاژ را نمایش دهد.
تغییر Volts/Div خود سیگنال را تغییر نمیدهد؛ بلکه نحوه نمایش آن را روی صفحه تغییر میدهد. اگر مقیاس مناسب نباشد، ممکن است شکل موج بیش از حد کوچک دیده شود یا بخشی از آن خارج از صفحه قرار بگیرد.
به همین دلیل یکی از اولین مهارتها هنگام کار با اسیلوسکوپ، انتخاب مقیاس عمودی مناسب برای مشاهده واضح سیگنال است.
محور افقی اسیلوسکوپ چه چیزی را نشان میدهد؟
محور افقی یا X در حالت معمول نمایش شکل موج مربوط به زمان است.
تنظیم Time/Div تعیین میکند هر تقسیم افقی چه بازه زمانی را نمایش دهد.
با تغییر Time/Div میتوانید:
- بخش کوتاهتری از سیگنال را با جزئیات بیشتری مشاهده کنید؛
- یا بازه زمانی طولانیتری از رفتار سیگنال را روی صفحه ببینید.
در واقع Volts/Div مشخص میکند سیگنال را از نظر عمودی چگونه ببینیم و Time/Div مشخص میکند رفتار آن در زمان با چه مقیاسی نمایش داده شود.
شکل موج چیست؟
شکل موج یا Waveform نمایش گرافیکی تغییرات یک سیگنال است.
شکل یک موج میتواند اطلاعات مهمی درباره رفتار مدار بدهد. برای مثال ممکن است با موجهای سینوسی، مربعی، پالسی یا شکلهای پیچیدهتر روبهرو شوید.
فقط دیدن شکل موج کافی نیست؛ برای تفسیر درست باید بدانید ارتفاع، عرض، فاصله تکرارها و بخشهای مختلف آن چه معنایی دارند.
اگر میخواهید این بخش را عمیقتر یاد بگیرید، راهنمای مبانی اسیلوسکوپ و آشنایی با شکل موجها را مطالعه کنید.
اسیلوسکوپ چه چیزی را اندازهگیری میکند؟
در استفاده متداول، ورودی اسیلوسکوپ برای مشاهده ولتاژ نسبت به زمان بهکار میرود. سپس از روی شکل موج ثبتشده میتوان پارامترهای مختلفی را مشاهده یا محاسبه کرد.
بسته به مدل دستگاه، نوع سیگنال، پراب و روش اندازهگیری، ممکن است بتوان اطلاعاتی مانند موارد زیر را بررسی کرد:
- سطح ولتاژ
- دامنه سیگنال
- ولتاژ پیک
- ولتاژ پیکتاپیک
- دوره تناوب
- فرکانس
- پهنای پالس
- Duty Cycle
- اختلاف زمانی بین سیگنالها
- اختلاف فاز در شرایط مناسب
- Rise Time
- Fall Time
البته یک نکته مهم وجود دارد: این فهرست به این معنا نیست که اسیلوسکوپ همه این کمیتها را مستقیماً از ورودی اندازه میگیرد.
برای نمونه، اندازهگیری جریان معمولاً نیازمند روش اندازهگیری با پراب مناسب است و نمیتوان صرفاً مانند اندازهگیری ولتاژ عمل کرد. بعضی پارامترها نیز از روی داده شکل موج محاسبه میشوند.
به همین دلیل در اندازهگیری حرفهای باید علاوه بر عدد نمایشدادهشده، به روش اندازهگیری، پراب، تنظیمات دستگاه و محدودیتهای Setup هم توجه کرد.
برای بررسی دقیقتر این موضوع میتوانید مقاله اسیلوسکوپ دقیقاً چه چیزی را اندازهگیری میکند؟ را بخوانید.

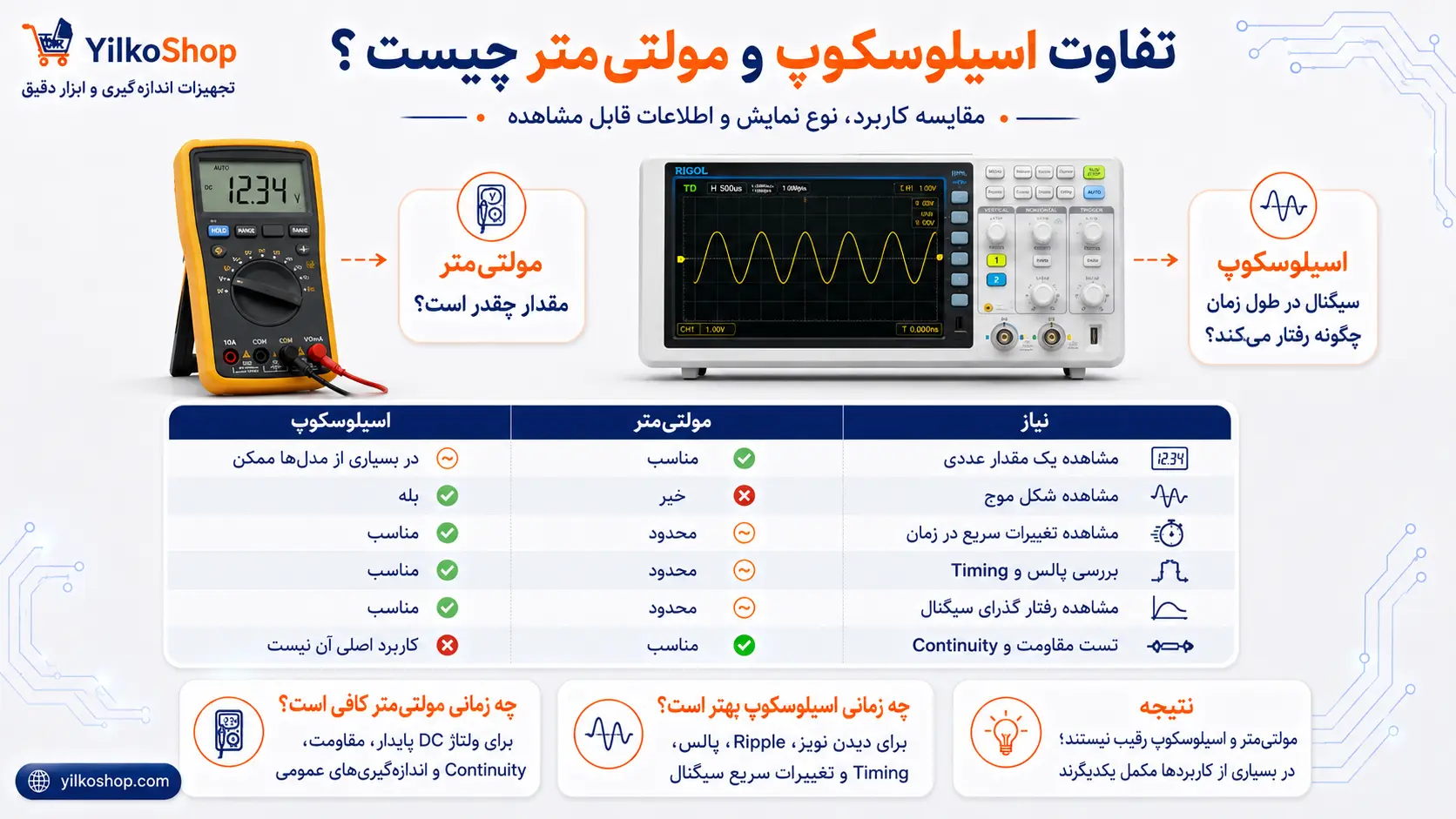

تفاوت اسیلوسکوپ و مولتیمتر چیست؟
مولتیمتر و اسیلوسکوپ هر دو ابزار مهمی در میز کار الکترونیک هستند، اما اطلاعات یکسانی در اختیار شما نمیگذارند.
اگر بخواهیم تفاوت را خیلی ساده بیان کنیم:
مولتیمتر بیشتر به سؤال مقدار چقدر است؟ پاسخ میدهد؛ اسیلوسکوپ کمک میکند ببینیم سیگنال در طول زمان چگونه رفتار میکند؟
| نیاز | مولتیمتر | اسیلوسکوپ |
|---|---|---|
| مشاهده یک مقدار عددی | مناسب | در بسیاری از مدلها ممکن |
| مشاهده شکل موج | خیر | بله |
| مشاهده تغییرات سریع در زمان | محدود | مناسب |
| بررسی پالس و Timing | محدود | مناسب |
| مشاهده رفتار گذرای سیگنال | محدود | مناسب |
| تست مقاومت و Continuity | مناسب | کاربرد اصلی آن نیست |
چه زمانی مولتیمتر کافی است؟
فرض کنید میخواهید بدانید روی یک نقطه از مدار یک ولتاژ DC نسبتاً پایدار وجود دارد یا نه.
در چنین شرایطی ممکن است مولتیمتر تمام اطلاعاتی را که برای آن مرحله از عیبیابی نیاز دارید در اختیار شما قرار دهد.
همچنین برای کارهایی مانند بررسی مقاومت، Continuity و بسیاری از اندازهگیریهای عمومی، مولتیمتر ابزار بسیار کاربردیتری است.
پس قرار نیست برای هر اندازهگیری الکترونیکی سراغ اسیلوسکوپ برویم.
چه زمانی اسیلوسکوپ اطلاعات بیشتری میدهد؟
حالا شرایط دیگری را تصور کنید.
مقدار ولتاژ روی یک خط در نگاه اول طبیعی است، اما مدار ناپایدار عمل میکند. ممکن است تغییرات سریع، نویز، Ripple، افت لحظهای یا پالسهای غیرمنتظرهای وجود داشته باشد که از روی یک عدد ثابت بهراحتی دیده نشوند.
اینجا مشاهده رفتار سیگنال در محور زمان ارزش پیدا میکند.
اسیلوسکوپ میتواند نشان دهد سیگنال فقط «چه مقداری» دارد یا نه، بلکه در یک بازه زمانی چه اتفاقی برای آن میافتد.
در نتیجه مولتیمتر و اسیلوسکوپ را نباید الزاماً رقیب یکدیگر دانست. هرکدام برای نوع خاصی از اندازهگیری مناسبتر هستند و در یک میز کار حرفهای ممکن است مکمل یکدیگر باشند.
اسیلوسکوپ چگونه کار میکند؟
برای فهم عملکرد اسیلوسکوپ لازم نیست از همان ابتدا وارد معماری پیچیده داخلی دستگاه شویم.
در یک اسیلوسکوپ دیجیتال، مسیر کلی را میتوان بهصورت ساده اینطور تصور کرد:
سیگنال ← پراب و ورودی ← بخش دریافت و تنظیم سیگنال ← نمونهبرداری و پردازش ← ثبت داده ← نمایش شکل موج
Trigger نیز کمک میکند بخش موردنظر از سیگنال در شرایط مشخص ثبت یا نمایش داده شود تا شکل موج قابل تحلیلتر باشد.
این توضیح یک مدل سادهشده برای فهم عملکرد دستگاه است؛ جزئیات معماری میتواند بین مدلهای مختلف متفاوت باشد.
نقش پراب چیست؟
پراب فقط یک سیم برای اتصال دستگاه به مدار نیست.
پراب بخشی از سیستم اندازهگیری است و ویژگیهای آن میتواند روی نتیجه اندازهگیری اثر بگذارد.
نوع پراب، ضریب تضعیف، پهنای باند و نحوه اتصال آن همگی اهمیت دارند.
اگر اسیلوسکوپ خوبی داشته باشید اما از پراب نامناسب یا Setup نادرست استفاده کنید، نتیجهای که روی نمایشگر میبینید ممکن است نماینده دقیقی از سیگنال واقعی نباشد.
در ادامه بیشتر درباره پراب صحبت میکنیم.
در اسیلوسکوپ دیجیتال چه اتفاقی میافتد؟
در مدلهای دیجیتال، سیگنال ورودی پس از عبور از بخشهای ورودی مناسب، نمونهبرداری و به داده دیجیتال تبدیل میشود.
این داده در اختیار سیستم Acquisition و پردازش دستگاه قرار میگیرد و سپس میتوان شکل موج را روی نمایشگر مشاهده و در بسیاری از دستگاهها پارامترهای مختلفی را روی آن تحلیل کرد.
در همین بخش است که مفاهیمی مانند:
- Sample Rate
- Memory Depth
- ADC Resolution
اهمیت پیدا میکنند.
اما هرکدام از این اعداد باید در کنار سایر مشخصات دستگاه و نوع سیگنال تفسیر شوند؛ یک عدد بزرگتر بهتنهایی تضمین نمیکند که دستگاه در همه شرایط انتخاب مناسبتری باشد.
اسیلوسکوپ آنالوگ چگونه کار میکند؟
در اسیلوسکوپهای آنالوگ قدیمیتر، سازوکار نمایش شکل موج با اسیلوسکوپهای دیجیتال امروزی متفاوت است و سیگنال بدون فرایند دیجیتال رایج در DSOهای جدید نمایش داده میشود.
با توجه به اینکه این موضوع خودش بحث مستقلی است، اگر میخواهید تفاوت معماری و کاربرد آن را دقیقتر بشناسید، مقاله اسیلوسکوپ آنالوگ چیست؟ را بخوانید.

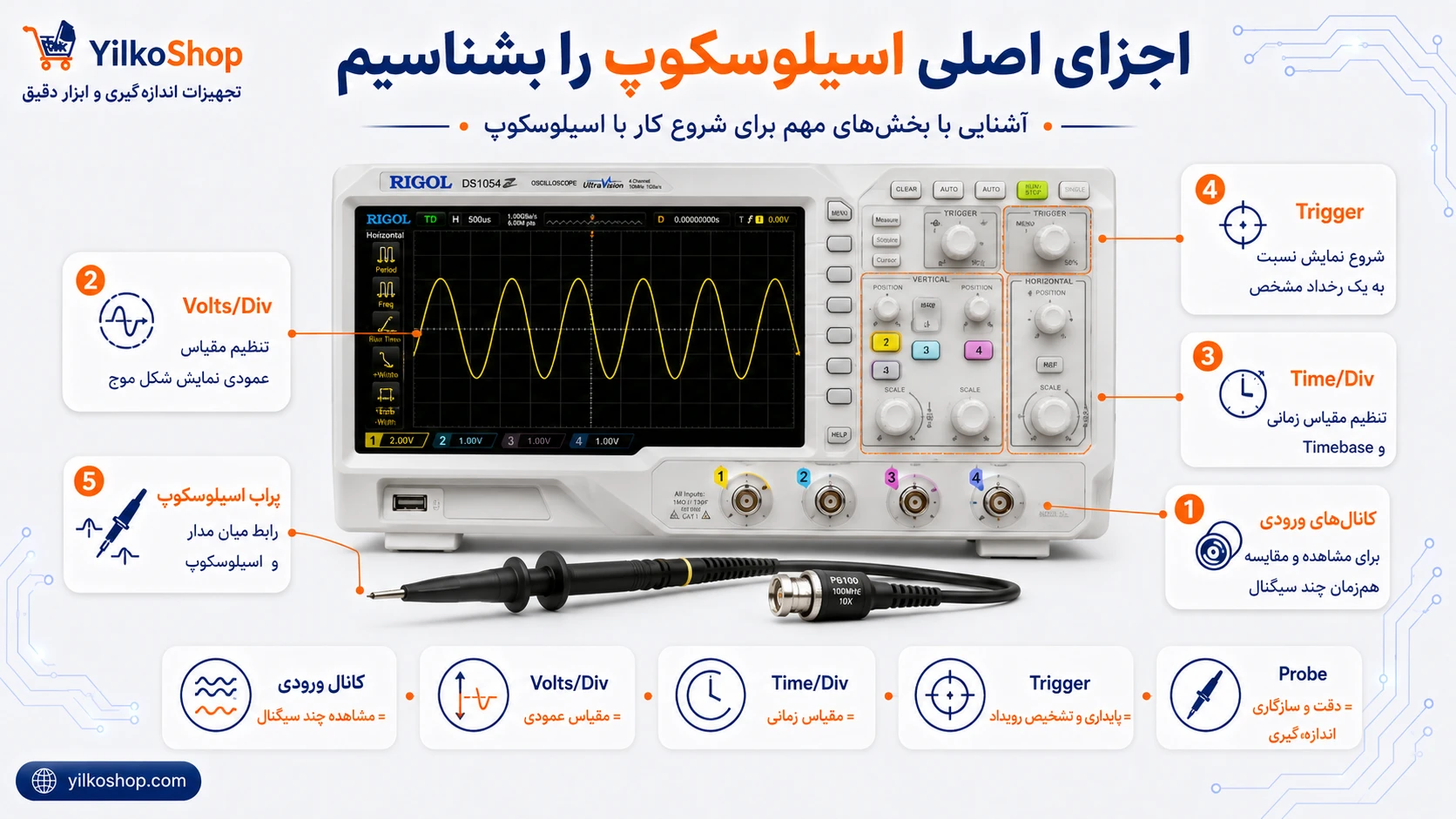

اجزای اصلی اسیلوسکوپ را بشناسیم
ظاهر اسیلوسکوپها بسته به برند، نسل و نوع دستگاه متفاوت است؛ اما در اغلب مدلهای رایج با چند بخش اصلی روبهرو میشوید.
شناخت همین بخشها شروع خوبی برای یادگیری کار با دستگاه است.
کانالهای ورودی
اسیلوسکوپها ممکن است یک یا چند کانال ورودی داشته باشند.
هر کانال امکان مشاهده یک سیگنال را فراهم میکند و وجود چند کانال کمک میکند در شرایط مناسب چند سیگنال را همزمان بررسی یا با یکدیگر مقایسه کنید.
برای مثال در عیبیابی یا طراحی مدار ممکن است بخواهید رابطه زمانی بین دو سیگنال را مشاهده کنید.
تعداد کانال بیشتر همیشه به معنای انتخاب بهتر نیست؛ باید دید کاربرد شما واقعاً به چند ورودی همزمان نیاز دارد.
Volts/Div
Volts/Div مقیاس عمودی نمایش شکل موج را کنترل میکند.
اگر شکل موج روی صفحه بیش از حد کوچک باشد، جزئیات آن خوب دیده نمیشود. اگر بیش از حد بزرگ باشد، ممکن است بخشی از موج از محدوده نمایشگر خارج شود.
تنظیم مناسب این بخش کمک میکند از فضای عمودی نمایشگر بهتر استفاده کنید.
Time/Div
Time/Div مقیاس زمانی را تنظیم میکند.
فرض کنید سیگنالی دارید که مرتب تکرار میشود.
اگر Time/Div مناسب نباشد ممکن است:
- تعداد زیادی سیکل را فشرده ببینید.
- یا فقط بخش بسیار کوچکی از یک سیکل روی صفحه باشد.
انتخاب Timebase مناسب برای مشاهده شکل موج اهمیت زیادی دارد.
Trigger چیست؟
یکی از سؤالهای رایج افراد تازهکار این است که چرا شکل موج روی نمایشگر حرکت میکند یا ثابت نمیماند.
Trigger یکی از ابزارهای اصلی برای کنترل این موضوع است.
به زبان ساده، Trigger به اسیلوسکوپ کمک میکند مشخص کند ثبت یا نمایش سیگنال نسبت به چه رخدادی آغاز شود.
برای مثال میتوان شرایطی تعریف کرد که دستگاه نسبت به عبور سیگنال از یک سطح مشخص واکنش نشان دهد.
Trigger فقط برای ثابت کردن تصویر نیست؛ در اندازهگیریهای پیشرفتهتر میتواند برای پیدا کردن رویدادهای خاص در سیگنال بسیار مهم باشد.
پراب اسیلوسکوپ
پراب رابط میان مدار و اسیلوسکوپ است و انتخاب آن باید با نوع اندازهگیری هماهنگ باشد.
پرابهای مختلف برای اهداف مختلف طراحی شدهاند. برای مثال بسته به کاربرد ممکن است با پراب Passive، Differential، Current یا انواع دیگری روبهرو شوید.
حتی در پرابهای معمولی نیز باید به مواردی مثل تنظیم Attenuation و سازگاری تنظیم پراب با تنظیمات کانال توجه کرد.
برای شناخت دقیقتر انواع پراب و معیارهای انتخاب آن، مقاله راهنمای انواع پراب اسیلوسکوپ را ببینید.
انواع اسیلوسکوپ کداماند؟
اسیلوسکوپ را میتوان از چند زاویه دستهبندی کرد.
یک دستهبندی مربوط به فناوری دستگاه است؛ مانند آنالوگ و دیجیتال.
دستهبندی دیگر به فرم دستگاه و نحوه استفاده از آن مربوط میشود؛ مانند رومیزی، دستی، تبلتی و PC-Based.
هیچکدام از این انواع برای همه کاربران بهترین نیستند. انتخاب باید بر اساس محیط کار، نوع سیگنال، قابلیتهای موردنیاز و مشخصات فنی انجام شود.
اسیلوسکوپ رومیزی
اسیلوسکوپ رومیزی همان فرم رایجی است که در بسیاری از آزمایشگاهها، میزهای تعمیر و محیطهای طراحی دیده میشود.
این دستگاهها معمولاً برای استفاده ثابت روی میز طراحی شدهاند و بسته به مدل میتوانند مجموعه گستردهای از امکانات اندازهگیری و تحلیل را ارائه دهند.
برای کاربرانی که بیشتر اندازهگیریهای خود را در یک فضای ثابت انجام میدهند، این فرم دستگاه میتواند گزینه منطقیتری باشد.
اسیلوسکوپ دستی
اسیلوسکوپهای دستی برای حملونقل و کار در محیطهایی طراحی میشوند که دسترسی به یک میز آزمایشگاهی ثابت وجود ندارد.
ابعاد، نوع تغذیه، مقاومت فیزیکی و امکانات دستگاه بسته به مدل متفاوت است.
به همین دلیل نباید صرفاً به خاطر قابلحمل بودن تصور کرد همه اسیلوسکوپهای دستی برای تمام اندازهگیریهای میدانی مناسب هستند. مشخصات فنی، رده ورودی و دستورالعملهای ایمنی همان مدل باید بررسی شود.
اسیلوسکوپ تبلتی
برخی دستگاهها از فرم بدنه و رابط کاربری شبیه تبلت استفاده میکنند.
صفحه لمسی و قابلیت حمل میتواند برای بعضی کاربران جذاب باشد، اما همچنان مهمترین معیار انتخاب باید عملکرد فنی دستگاه نسبت به نیاز واقعی باشد، نه فقط ظاهر یا نوع رابط کاربری.
کارت اسیلوسکوپ یا PC-Based Oscilloscope
در این گروه، بخشی از رابط نمایش و کنترل دستگاه از طریق کامپیوتر انجام میشود.
این طراحی میتواند مزایایی مانند اشغال فضای کمتر روی میز یا استفاده از نمایشگر و توان پردازشی کامپیوتر داشته باشد؛ ولی محدودیتها و کیفیت عملکرد بسته به مدل بسیار متفاوت است.
اگر این فرم دستگاه برای شما جدی است، قبل از تصمیمگیری راهنمای کارت اسیلوسکوپ و نکات مهم انتخاب آن را مطالعه کنید.
اسیلوسکوپ دیجیتال یا آنالوگ؟
بخش عمده دستگاههایی که امروزه برای کاربردهای عمومی تعمیرگاهی و آزمایشگاهی دیده میشوند دیجیتال هستند.
اسیلوسکوپهای آنالوگ همچنان از نظر آموزشی، تاریخی یا در برخی کاربردهای خاص قابل بررسیاند، اما هنگام مقایسه باید تفاوت معماری و امکانات آنها را در نظر گرفت.
صرف استفاده از واژه دیجیتال نیز چیزی درباره کیفیت دستگاه بهتنهایی نمیگوید. دو اسیلوسکوپ دیجیتال میتوانند از نظر پهنای باند، نرخ نمونهبرداری، حافظه، تعداد کانال، کیفیت Front-End و امکانات اندازهگیری تفاوت زیادی داشته باشند.

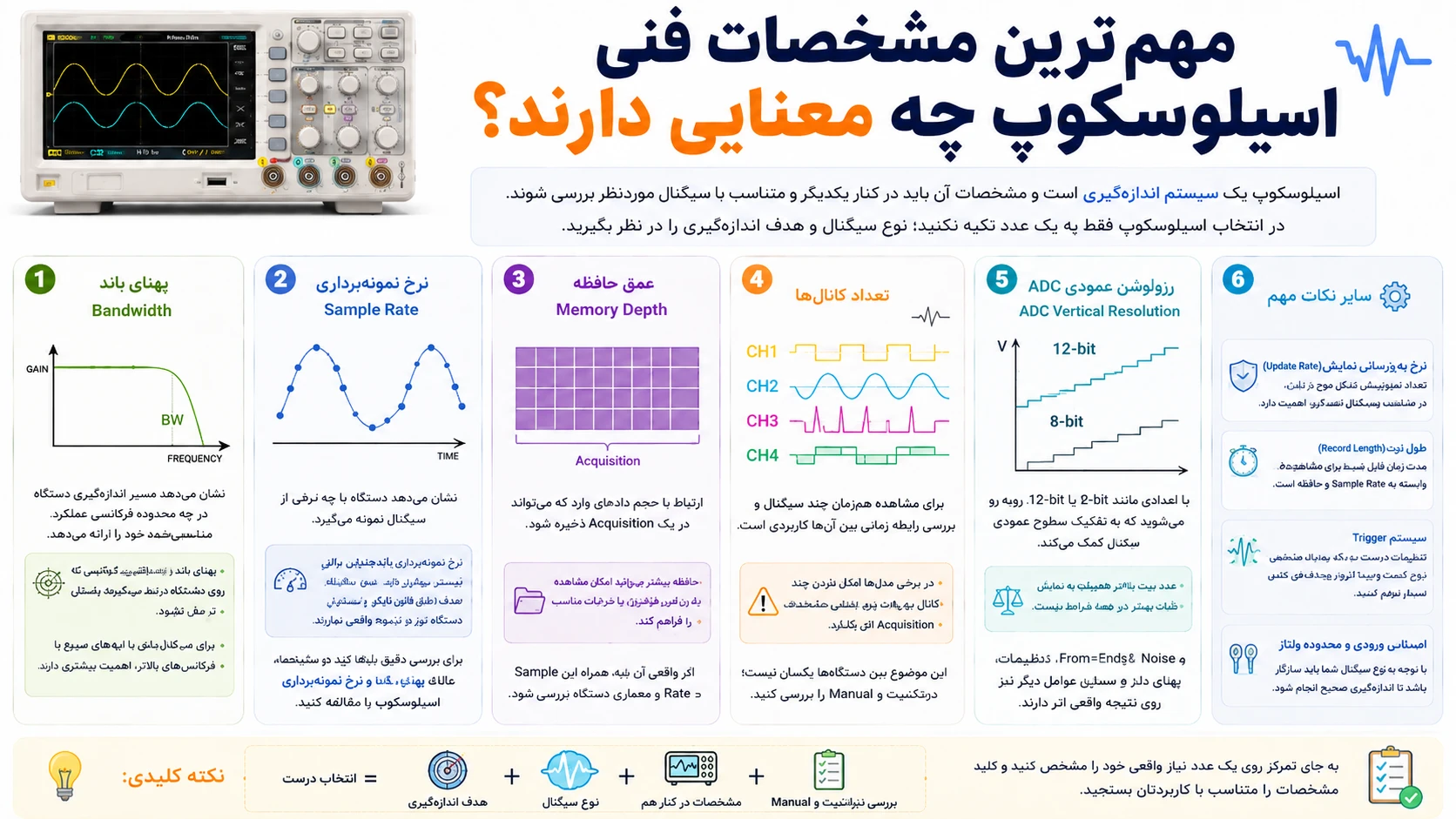

مهمترین مشخصات فنی اسیلوسکوپ چه معنایی دارند؟
هنگام بررسی مشخصات یک اسیلوسکوپ با تعداد زیادی عدد و اصطلاح روبهرو میشوید.
مشکل از جایی شروع میشود که کاربران بخواهند فقط بر اساس یک عدد مانند Bandwidth یا Sample Rate تصمیم بگیرند.
اسیلوسکوپ یک سیستم اندازهگیری است و مشخصات آن باید در کنار یکدیگر و متناسب با سیگنال موردنظر بررسی شوند.
پهنای باند یا Bandwidth
پهنای باند یکی از مهمترین مشخصات اسیلوسکوپ است و نشان میدهد مسیر اندازهگیری دستگاه در چه محدوده فرکانسی عملکرد مشخصشده خود را ارائه میدهد.
اما Bandwidth را نباید با «بالاترین فرکانسی که روی نمایشگر چیزی از آن دیده میشود» یکسان در نظر گرفت.
برای سیگنالهایی که لبههای سریع یا مؤلفههای فرکانسی بالاتر دارند، انتخاب پهنای باند اهمیت بیشتری پیدا میکند.
این موضوع بسیار وابسته به نوع سیگنال و هدف اندازهگیری است؛ بنابراین از یک قانون عددی ثابت برای همه کاربردها استفاده نکنید.
نرخ نمونهبرداری یا Sample Rate
در اسیلوسکوپ دیجیتال، Sample Rate نشان میدهد دستگاه با چه نرخی از سیگنال نمونه میگیرد.
هرچه بخواهیم جزئیات زمانی بیشتری را ثبت کنیم، نحوه نمونهبرداری اهمیت بیشتری پیدا میکند.
با این حال نرخ نمونهبرداری بالا بهتنهایی کافی نیست.
Bandwidth، طول ثبت، تعداد کانالهای فعال و معماری دستگاه میتوانند در تجربه واقعی اندازهگیری مؤثر باشند.
برای بررسی دقیق رابطه این دو مشخصه، مقاله پهنای باند و نرخ نمونهبرداری اسیلوسکوپ را مطالعه کنید.
عمق حافظه یا Memory Depth
در اسیلوسکوپ دیجیتال، دادههای نمونهبرداریشده باید جایی ثبت شوند.
Memory Depth به زبان ساده با حجم دادهای که میتواند در یک Acquisition ذخیره شود ارتباط دارد.
حافظه بیشتر میتواند در بعضی شرایط امکان مشاهده بازه زمانی طولانیتر همراه با جزئیات مناسب را فراهم کند، اما اثر واقعی آن باید همراه با Sample Rate و نحوه عملکرد همان دستگاه بررسی شود.
تعداد کانالها
دو کاناله یا چهار کاناله بودن یکی از معیارهای رایج مقایسه اسیلوسکوپهاست.
اگر فقط یک سیگنال را مشاهده میکنید، ممکن است تعداد زیاد کانالها برای شما اولویت اصلی نباشد.
اما وقتی لازم است چند نقطه از مدار را همزمان بررسی کنید یا رابطه زمانی بین چند سیگنال اهمیت دارد، کانالهای بیشتر میتوانند کاربردی باشند.
یک نکته مهم این است که در برخی مدلها فعال شدن چند کانال میتواند روی بعضی مشخصات Acquisition اثر بگذارد. این موضوع بین دستگاهها یکسان نیست و باید دیتاشیت و Manual همان مدل را بررسی کنید.
رزولوشن عمودی ADC
در اسیلوسکوپهای دیجیتال با اعدادی مانند 8-bit یا 12-bit روبهرو میشوید.
افزایش رزولوشن ADC میتواند امکان تفکیک سطوح عمودی بیشتری را فراهم کند، اما نباید نتیجه گرفت که صرفاً عدد بیت بالاتر یعنی اندازهگیری در همه شرایط دقیقتر است.
Noise، کیفیت Front-End، تنظیمات دستگاه، پهنای باند و بسیاری عوامل دیگر نیز روی نتیجه واقعی اثر دارند.
اگر این مشخصه برای انتخاب شما مهم است، مقاله تفاوت اسیلوسکوپ ۸ بیت و ۱۲ بیت را بخوانید.

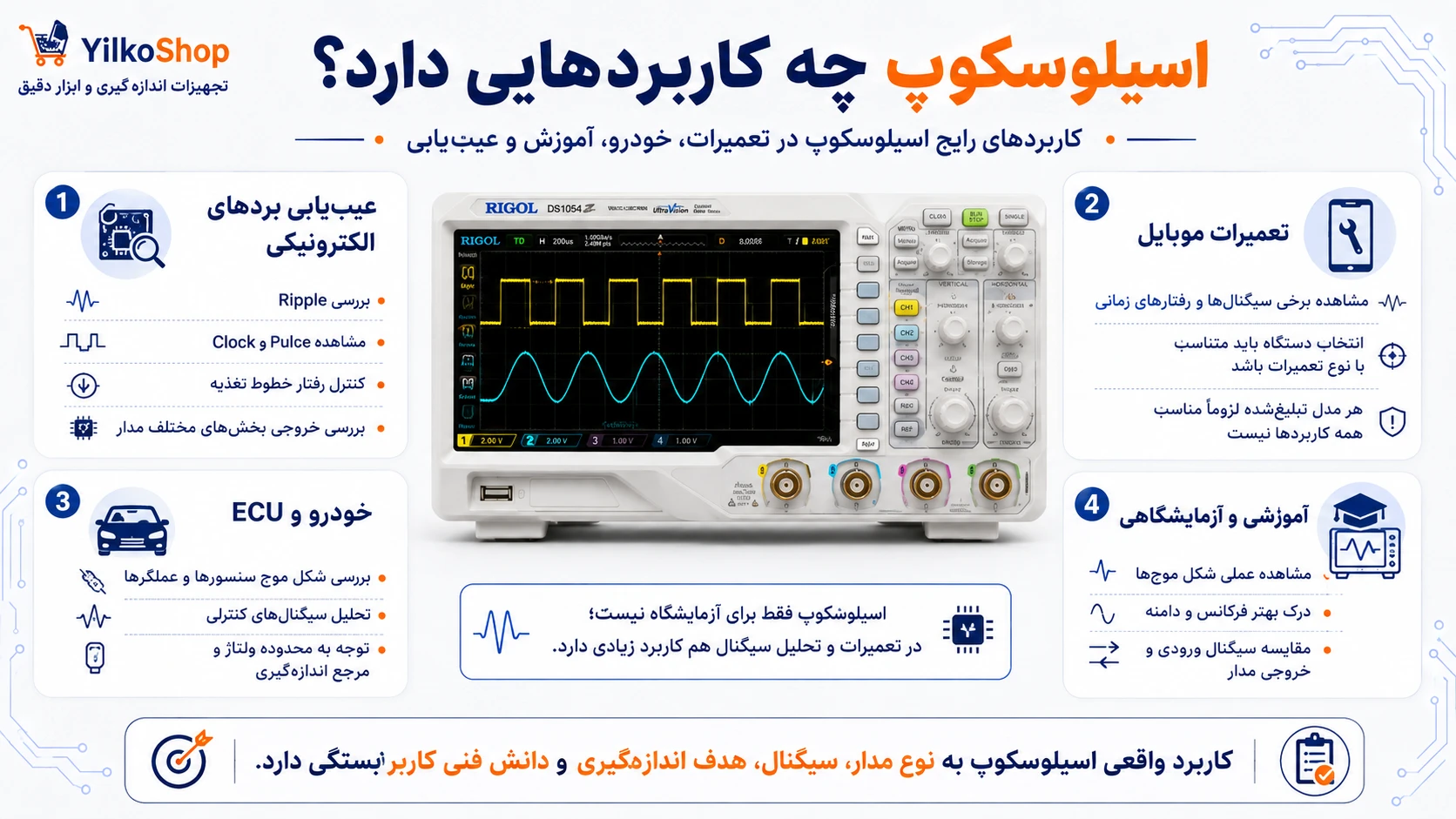

اسیلوسکوپ چه کاربردهایی دارد؟
اسیلوسکوپ در حوزههای مختلفی از الکترونیک استفاده میشود، اما نوع استفاده در هر حوزه متفاوت است.
این دستگاه فقط برای آزمایشگاه دانشگاه یا طراحی مدار نیست؛ تعمیرکار نیز ممکن است برای مشاهده رفتار سیگنالهایی که با ابزارهای عددی بهتنهایی قابل تحلیل نیستند از آن استفاده کند.
عیبیابی بردهای الکترونیکی
در تعمیر برد، گاهی اولین مرحله اندازهگیری ولتاژهای اصلی با مولتیمتر است.
اما اگر مشکل به رفتار زمانی مدار مربوط باشد، اسیلوسکوپ میتواند اطلاعات بیشتری ارائه کند.
بسته به نوع مدار ممکن است نیاز باشد مواردی مانند:
- Ripple
- Clock
- Pulse
- رفتار خطوط تغذیه
- خروجی بخشهای مختلف مدار
بررسی شوند.
اینکه دقیقاً کدام نقطه باید اندازهگیری شود به مدار، شماتیک، نوع خرابی و دانش فنی تعمیرکار بستگی دارد و نمیتوان یک روش عمومی را برای همه بردها نسخهبرداری کرد.
استفاده از اسیلوسکوپ در تعمیرات موبایل
در تعمیرات برد موبایل نیز اسیلوسکوپ میتواند برای مشاهده برخی سیگنالها و رفتارهای زمانی مورد استفاده قرار بگیرد.
اما انتخاب دستگاه باید بر اساس نوع تعمیراتی که انجام میدهید صورت گیرد. صرف اینکه یک مدل برای «تعمیرات موبایل» تبلیغ شده، دلیل کافی برای مناسب بودن آن نیست.
برای بررسی دقیقتر این کاربرد، راهنمای اسیلوسکوپ برای تعمیرات موبایل را ببینید.
استفاده از اسیلوسکوپ در خودرو و ECU
در برق خودرو و تعمیر ECU نیز شکل موج میتواند اطلاعاتی درباره رفتار برخی سنسورها، عملگرها یا سیگنالهای کنترلی در اختیار تعمیرکار قرار دهد.
اما اندازهگیری در خودرو شرایط خاص خودش را دارد و باید محدوده ولتاژ، نوع سیگنال، مرجع اندازهگیری و تجهیزات مناسب بررسی شوند.
برای ادامه این موضوع مقاله کاربرد اسیلوسکوپ در عیبیابی ECU را مطالعه کنید.
استفاده آموزشی و آزمایشگاهی
دانشجویان و هنرجویان الکترونیک با اسیلوسکوپ میتوانند مفاهیمی را که روی کاغذ یا در محاسبات میبینند، بهصورت شکل موج مشاهده کنند.
برای مثال مشاهده یک سیگنال سینوسی یا مربعی، تغییر فرکانس، تغییر دامنه و مقایسه سیگنال ورودی و خروجی یک مدار میتواند درک عملی مفاهیم را بسیار بهتر کند.
در محیط آزمایشگاه نیز نوع پروژه تعیین میکند چه مشخصاتی از دستگاه اهمیت بیشتری داشته باشد.
برای اولین بار چگونه با اسیلوسکوپ کار کنیم؟
شروع کار با اسیلوسکوپ بیشتر از اینکه به حفظ کردن دکمهها وابسته باشد، به درک چند مفهوم پایه نیاز دارد.
مهمتر از همه اینکه قبل از اتصال دستگاه به هر مدار، باید مشخصات ورودی اسیلوسکوپ، پراب، مرجع Ground و شرایط مدار را بشناسید.
۱. ابتدا مشخصات دستگاه و پراب را بررسی کنید
پیش از اندازهگیری، Manual اسیلوسکوپ و مشخصات پراب را بررسی کنید.
به مواردی مانند:
- محدوده مجاز ورودی
- نوع پراب
- Attenuation
- شرایط Grounding
- رده و محدودیتهای ایمنی
توجه کنید.
حدس زدن در این قسمت میتواند هم نتیجه اندازهگیری را خراب کند و هم در بعضی مدارها خطر ایجاد کند.
۲. کانال موردنظر را انتخاب کنید
پراب به کانال مناسب متصل میشود و همان کانال باید روی دستگاه فعال و تنظیم شود.
اگر پراب روی حالت تضعیف مشخصی قرار دارد، تنظیم کانال اسیلوسکوپ نیز باید مطابق مشخصات همان Setup باشد.
۳. مقیاس عمودی را تنظیم کنید
Volts/Div را طوری تنظیم کنید که شکل موج در محدوده مناسب صفحه دیده شود.
هدف این است که از فضای نمایشگر خوب استفاده کنید بدون اینکه بخشهای مهم موج از صفحه خارج شوند.
۴. Time/Div را تنظیم کنید
سپس مقیاس زمانی را متناسب با سیگنال تغییر دهید.
اگر موج بیش از حد فشرده دیده میشود یا فقط بخش کوچکی از آن قابل مشاهده است، Timebase نیاز به تنظیم دارد.
۵. Trigger را تنظیم کنید
اگر شکل موج روی صفحه پایدار نیست، Trigger یکی از اولین تنظیماتی است که باید بررسی شود.
تنظیم Trigger به نوع سیگنال و چیزی که میخواهید مشاهده کنید بستگی دارد.
در بسیاری از اندازهگیریهای ابتدایی، تنظیم درست Source، Level و نوع Trigger کمک میکند نمایش پایدارتر و قابل تحلیلتری داشته باشید.
۶. Measurement را بخوانید، اما فقط به عدد اعتماد نکنید
اسیلوسکوپهای دیجیتال معمولاً مجموعهای از Automatic Measurementها را ارائه میکنند.
این قابلیتها مفیدند، ولی اگر Setup یا شکل موج مناسب نباشد، عدد نمایشدادهشده ممکن است چیزی نباشد که انتظار دارید.
همیشه شکل موج، تنظیمات و شرایط اندازهگیری را کنار عدد بررسی کنید.

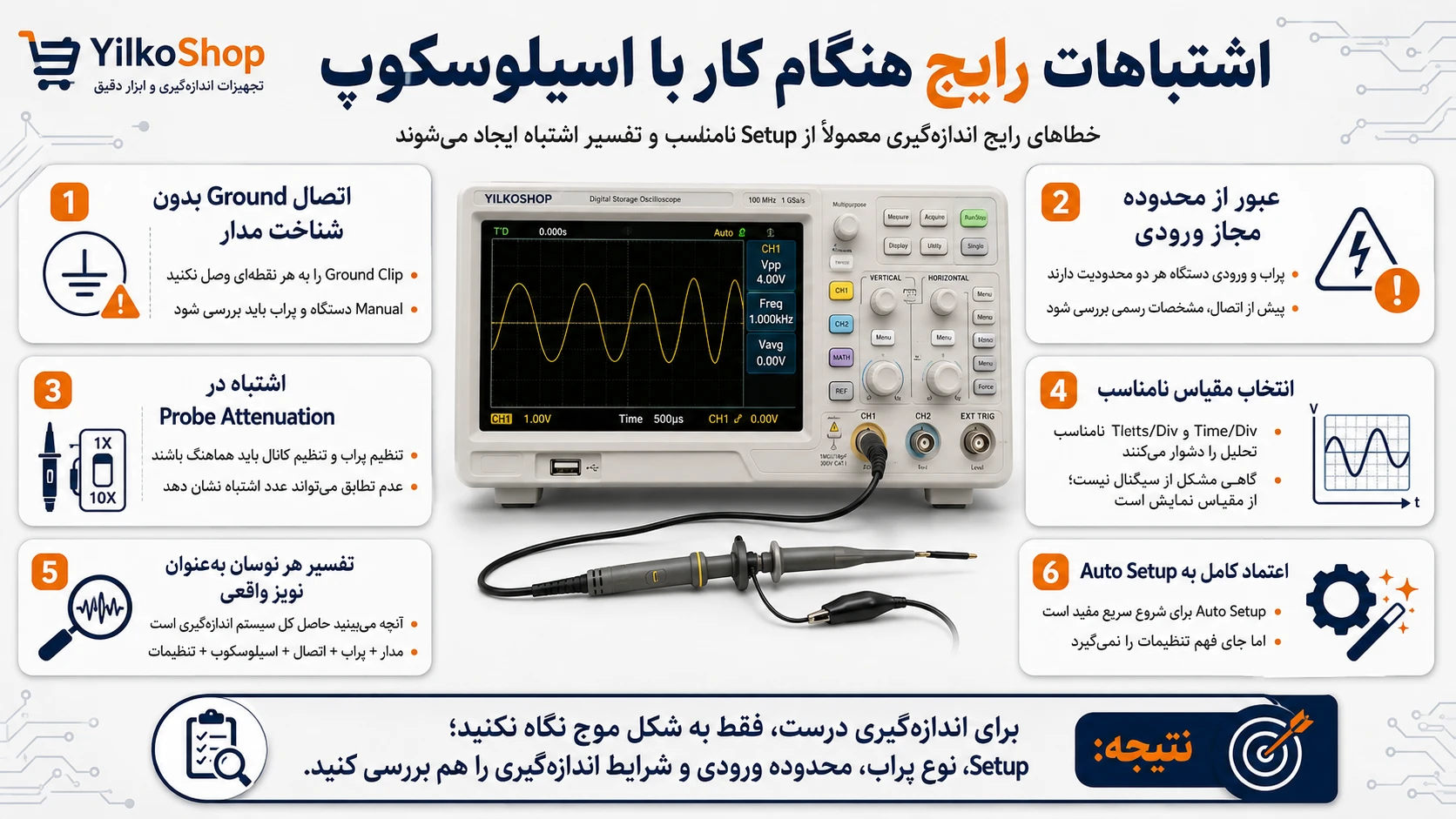

اشتباهات رایج هنگام کار با اسیلوسکوپ
بخش قابل توجهی از خطاهای اندازهگیری فقط به خود دستگاه مربوط نیست و از Setup نامناسب به وجود میآید.
چند اشتباه رایج عبارتاند از:
اتصال Ground بدون شناخت مدار
در بسیاری از اسیلوسکوپهای رومیزی، اتصال Ground پراب نسبت به زمین حفاظتی دستگاه مرجع مشخصی دارد.
بنابراین نباید Ground Clip را بدون شناخت ساختار مدار به هر نقطهای متصل کرد.
ساختار ورودی و ایزولاسیون بین مدلها میتواند متفاوت باشد؛ Manual دستگاه و پراب باید بررسی شود.
برای اندازهگیریهایی که نیاز به روش Differential یا Isolation دارند نیز باید از تجهیزات مناسب همان کاربرد استفاده شود.
عبور از محدوده مجاز ورودی
وجود پراب یا تنظیم Attenuation به معنی نامحدود بودن ورودی اسیلوسکوپ نیست.
هم پراب و هم ورودی دستگاه محدودیت مشخص دارند.
قبل از اتصال باید مشخصات رسمی هر دو بررسی شود.
اشتباه در Probe Attenuation
یکی از خطاهای ساده ولی رایج این است که تنظیم پراب و تنظیم کانال اسیلوسکوپ با یکدیگر هماهنگ نباشند.
در چنین شرایطی ممکن است عدد نمایشدادهشده با مقدار واقعی مورد انتظار تفاوت داشته باشد.
انتخاب مقیاس نامناسب
Volts/Div یا Time/Div نامناسب میتواند باعث شود شکل موج طوری دیده شود که تحلیل آن دشوار شود.
گاهی مشکل از سیگنال نیست؛ فقط مقیاس نمایش اشتباه انتخاب شده است.
تفسیر هر نوسان بهعنوان نویز واقعی مدار
چیزی که روی اسیلوسکوپ دیده میشود حاصل کل سیستم اندازهگیری است:
مدار + پراب + نحوه اتصال + اسیلوسکوپ + تنظیمات
پس هر نوسانی که روی صفحه ظاهر میشود الزاماً منشأ آن خود مدار نیست.
نحوه Grounding، Loop اتصال پراب، پهنای باند و سایر عوامل میتوانند روی چیزی که مشاهده میکنید اثر بگذارند.
اعتماد کامل به Auto Setup
Auto Setup برای شروع سریع بسیار کاربردی است، اما جای فهم تنظیمات را نمیگیرد.
در عیبیابی حرفهای لازم است بدانید دستگاه چه چیزی را تغییر داده و آیا تنظیم ایجادشده برای هدف اندازهگیری شما مناسب است یا خیر.

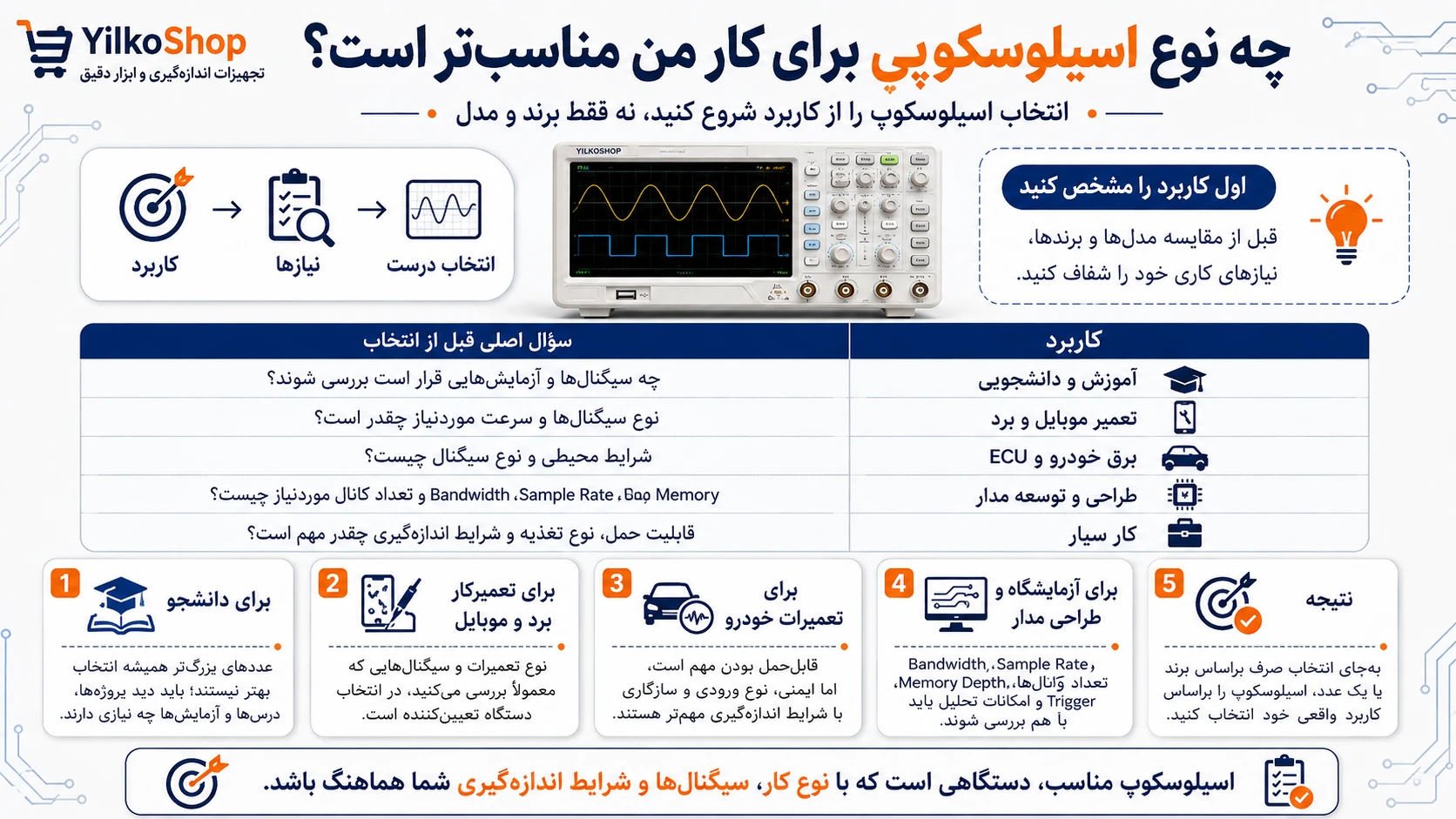

چه نوع اسیلوسکوپی برای کار من مناسبتر است؟
بعد از شناخت اسیلوسکوپ، سؤال طبیعی بعدی این است:
برای کاری که من انجام میدهم چه دستگاهی مناسب است؟
اینجا بهتر است قبل از نگاه کردن به برند و مدل، کاربرد را مشخص کنید.
| کاربرد | سؤال اصلی قبل از انتخاب |
| آموزش و دانشجویی | چه سیگنالها و آزمایشهایی قرار است بررسی شوند؟ |
| تعمیر موبایل و برد | نوع سیگنالها و سرعت موردنیاز چقدر است؟ |
| برق خودرو و ECU | شرایط محیطی و نوع سیگنال چیست؟ |
| طراحی و توسعه مدار | Bandwidth، Sample Rate، Memory و تعداد کانال موردنیاز چیست؟ |
| کار سیار | قابلیت حمل، نوع تغذیه و شرایط اندازهگیری چقدر مهم است؟ |
برای دانشجو
اگر دستگاه برای یادگیری یا آزمایشگاه تهیه میشود، خرید صرفاً براساس عددهای بزرگتر لزوماً منطقی نیست.
باید دید درسها، پروژهها و آزمایشهایی که قرار است انجام شوند چه نیازهایی دارند.
برای ادامه میتوانید راهنمای انتخاب اسیلوسکوپ دانشجویی و آزمایشگاهی را بررسی کنید.
برای تعمیرکار برد و موبایل
نوع تعمیرات مهم است.
دو تعمیرکار ممکن است هر دو عنوان تعمیر برد داشته باشند ولی با مدارها و سیگنالهای کاملاً متفاوتی کار کنند.
قبل از انتخاب باید مشخص شود معمولاً چه سیگنالهایی را بررسی میکنید و محدودیتهای تجهیزات فعلی شما چیست.
برای تعمیرات خودرو
قابلحمل بودن میتواند اهمیت بیشتری داشته باشد، اما ایمنی، نوع ورودی و سازگاری دستگاه با شرایط اندازهگیری مهمتر از ظاهر یا کوچک بودن دستگاه هستند.
برای آزمایشگاه و طراحی مدار
در این کاربردها معمولاً باید مجموعهای از پارامترها مانند Bandwidth، Sample Rate، Memory Depth، تعداد کانالها، Trigger و امکانات تحلیل بررسی شوند.
به همین دلیل انتخاب بر اساس یک مشخصه بهتنهایی میتواند گمراهکننده باشد.
چه زمانی اصلاً به اسیلوسکوپ نیاز نداریم؟
یکی از اشتباهاتی که ممکن است هنگام تجهیز میز کار اتفاق بیفتد این است که تصور کنیم هر ابزار حرفهایتر، الزاماً برای هر کاری ضروری است.
اینطور نیست.
اگر بیشتر اندازهگیریهای شما شامل مواردی مانند:
- بررسی ساده ولتاژ DC
- مقاومت
- Continuity
- تستهای عمومی و پایدار
است، ممکن است در بسیاری از مراحل مولتیمتر ابزار اصلی شما باشد.
اسیلوسکوپ زمانی ارزش بیشتری پیدا میکند که رفتار سیگنال در زمان بخشی از مسئله باشد.
برای مثال وقتی میخواهید:
- شکل موج را ببینید
- پالسها را بررسی کنید
- رفتار گذرا را مشاهده کنید
- رابطه زمانی چند سیگنال را تحلیل کنید
- یا ببینید یک مقدار در طول زمان چگونه تغییر میکند
بنابراین قبل از خرید اسیلوسکوپ بهتر است سؤال اصلی این نباشد که:
چه اسیلوسکوپی بخرم؟
بلکه ابتدا بپرسید:
در عیبیابی یا اندازهگیری فعلی من چه چیزی وجود دارد که با ابزارهای موجود نمیتوانم ببینم؟
پاسخ این سؤال معمولاً انتخاب دستگاه را بسیار منطقیتر میکند.
برای انتخاب اسیلوسکوپ از کجا شروع کنیم؟
اگر بعد از مطالعه این راهنما به این نتیجه رسیدهاید که اسیلوسکوپ برای کار شما لازم است، هنوز بهتر است مستقیماً سراغ انتخاب یک مدل خاص نروید.
ترتیب منطقیتر این است:
کاربرد ← نوع سیگنال ← مشخصات موردنیاز ← فرم دستگاه ← مقایسه مدلهای مناسب
ابتدا مشخص کنید قرار است چه چیزی را اندازه بگیرید و چه محدودیتی در ابزار فعلی شما وجود دارد.
بعد سراغ مشخصاتی مانند پهنای باند، نرخ نمونهبرداری، تعداد کانال و حافظه بروید.
در نهایت میتوان مدلهای موجود را با نیاز واقعی و بودجه مقایسه کرد.
اگر به این مرحله رسیدهاید، میتوانید مدلهای موجود را در صفحه خرید اسیلوسکوپ از نظر مشخصات، نوع دستگاه و موجودی فعلی بررسی کنید.
قیمت و موجودی تجهیزات اندازهگیری ممکن است با شرایط بازار تغییر کند؛ بنابراین برای تصمیم نهایی اطلاعات همان زمان را بررسی کنید.
سوالات متداول درباره اسیلوسکوپ
اسیلوسکوپ چیست؟
اسیلوسکوپ ابزار اندازهگیری الکترونیکی است که در استفاده رایج، تغییرات ولتاژ را نسبت به زمان به شکل موج نمایش میدهد. مشاهده شکل موج کمک میکند علاوه بر مقدار سیگنال، رفتار زمانی آن نیز بررسی شود.
اسیلوسکوپ دقیقاً چه چیزی را اندازه میگیرد؟
ورودی معمول اسیلوسکوپ برای مشاهده ولتاژ نسبت به زمان استفاده میشود. سپس پارامترهایی مانند دامنه، فرکانس، دوره و برخی ویژگیهای زمانی میتوانند از شکل موج بررسی یا محاسبه شوند. برای بعضی کمیتها مانند جریان به روش یا پراب مناسب نیاز است.
تفاوت اسیلوسکوپ و مولتیمتر چیست؟
مولتیمتر برای بسیاری از اندازهگیریهای عددی و عمومی مانند ولتاژ، مقاومت و Continuity مناسب است. اسیلوسکوپ زمانی کاربرد بیشتری پیدا میکند که مشاهده شکل موج و تغییر سیگنال در طول زمان اهمیت داشته باشد.
آیا با اسیلوسکوپ میتوان جریان را اندازه گرفت؟
بله، در شرایط مناسب میتوان جریان را با روش اندازهگیری با پراب مناسب بررسی کرد؛ اما ورودی متداول اسیلوسکوپ را نباید مانند ورودی مستقیم آمپرمتر در نظر گرفت. روش صحیح باید بر اساس نوع مدار، پراب و مشخصات تجهیزات انتخاب شود.
اسیلوسکوپ دیجیتال بهتر است یا آنالوگ؟
برای این سؤال پاسخ مطلق وجود ندارد. اسیلوسکوپهای دیجیتال امروزی امکانات ثبت، پردازش، Measurement و تحلیل گستردهای دارند و در بسیاری از کاربردهای رایج استفاده میشوند. با این حال مقایسه باید براساس کاربرد و مشخصات واقعی دستگاه انجام شود.
برای شروع اسیلوسکوپ دو کاناله بهتر است یا چهار کاناله؟
تعداد کانال مناسب به کاری که انجام میدهید بستگی دارد. اگر لازم است چند سیگنال را همزمان مشاهده و مقایسه کنید، کانالهای بیشتر میتوانند مفید باشند. اما برای برخی کارها دو کانال نیز کافی است. فقط بر اساس تعداد کانال تصمیم نگیرید و سایر مشخصات دستگاه را هم بررسی کنید.
جمعبندی | اسیلوسکوپ را بهعنوان ابزار دیدن رفتار سیگنال بشناسید
اگر بخواهیم تمام این مقاله را در یک مفهوم خلاصه کنیم، مهمترین تفاوت اسیلوسکوپ با بسیاری از ابزارهای اندازهگیری این است که فقط یک عدد به شما نمیدهد؛ بلکه کمک میکند رفتار سیگنال را در طول زمان ببینید.
همین قابلیت است که اسیلوسکوپ را در طراحی مدار، آموزش، آزمایشگاه و بعضی مراحل عیبیابی به ابزار مهمی تبدیل میکند.
اما خرید دستگاه باید بعد از شناخت نیاز انجام شود.
قبل از انتخاب مدل مشخص کنید:
- چه سیگنالهایی را بررسی میکنید؛
- چه چیزی را با ابزار فعلی نمیتوانید مشاهده کنید؛
- به چند کانال نیاز دارید؛
- چه مشخصات فنی واقعاً برای کاربرد شما اهمیت دارند؛
- و آیا اسیلوسکوپ رومیزی، دستی، تبلتی یا PC-Based با محیط کارتان سازگارتر است.
در این صورت اعداد دیتاشیت فقط مجموعهای از اصطلاحات فنی نخواهند بود و میتوانید آنها را براساس یک نیاز واقعی تفسیر کنید.
سخن پایانی …
این محتوا جنبه آموزشی دارد و جایگزین بررسی فنی، مطالعه دیتاشیت و مشاوره با متخصص نیست. پیش از خرید، نصب، تعمیر یا کار با تجهیزات الکتریکی و الکترونیکی، شرایط ایمنی و مشخصات فنی را بررسی کنید و یا برای راهنماییهای تخصصیتر با مشاوران و کارشناسان مجموعه ایلکوشاپ تماس بگیرید.
