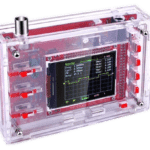

کیس شفاف برد اسیلوسکوپ مدل DSO138

بررسی تخصصی و خرید کیس شفاف اسیلوسکوپ DSO138

کیت اسیلوسکوپ آموزشی DSO138 به دلیل ماهیت سرهم‌بندی (DIY) خود، به صورت یک برد بدون پوشش عرضه می‌شود. کیس شفاف پلکسی‌گلس (اکریلیک) اختصاصی این مدل، یک ارتقای ضروری و بسیار مقرون‌به‌صرفه است که با محافظت از قطعات داخلی و نمایشگر 2.4 inch رنگی دستگاه در برابر ضربه، گرد و غبار و اتصالی‌های ناخواسته، طول عمر سخت‌افزار شما را به شدت افزایش می‌دهد. این قاب با طراحی شفاف خود، علاوه بر حفظ ظاهر فنی و جذاب مدار، جلوه‌ای حرفه‌ای به میز کار و پروژه‌های آموزشی شما می‌بخشد و حمل و نقل آن را بی‌نهایت ساده می‌کند.

در بررسی محتویات این پکیج، صفحات لیزرکات‌شده بدنه (شامل صفحه پایه، پنل‌های جانبی، صفحات میانی و رویه)، پیچ و مهره‌های فلزی (در سایزهای M3 و M2) و درپوش‌های پلاستیکی قرمز رنگ برای 3 سوئیچ کشویی و 5 دکمه فشاری به چشم می‌خورد. روی تمامی قطعات پلکسی، یک برچسب محافظ کاغذی (معمولاً قهوه‌ای رنگ) کشیده شده است که باید پیش از شروع مونتاژ به دقت از روی سطوح جدا شود؛ شرکت سازنده توصیه می‌کند برای تمیز کردن اثر انگشت از روی این صفحات، تنها از پارچه میکروفایبر نرم استفاده کرده و از به کار بردن مواد شیمیایی نظیر الکل اکیداً خودداری کنید.

در مسیر مونتاژ این کیس، توجه به چند نکته ظریف تجربی و مهندسی کاملاً حیاتی است. مهم‌ترین نکته این است که به دلیل شکننده بودن متریال اکریلیک، باید از سفت کردن بیش از حد پیچ‌ها خودداری کنید، چرا که فشار مضاعف می‌تواند به راحتی منجر به ترک خوردن پنل‌ها شود. بسیاری از کاربران حرفه‌ای پیشنهاد می‌کنند برای جلوگیری از باز شدن خودکار مهره‌ها و لق شدن دکمه‌ها در اثر استفاده مداوم، از واشر یا مهره‌های قفلی (Locking nuts) کمک بگیرید. همچنین به دلیل کوچک بودن پیچ و مهره‌ها، استفاده از یک پنس (Tweezers) فرآیند اسمبل کردن را بسیار سریع‌تر و روان‌تر خواهد کرد.

یکی از مهم‌ترین هشدارهای ایمنی در طراحی این کیس، اتصال پیچ‌های بلند M3 و مهره‌های پایینی به بخش زمین (GND) مدار است؛ به همین دلیل، اگر دستگاه را روی یک سطح فلزی یا رسانا قرار دهید، خطر اتصال کوتاه و سوختن کامل برد وجود دارد . برای رفع این باگ طراحی، پیشنهاد می‌شود پایه‌های فلزی زیرین را با نوار چسب عایق بپوشانید یا از مهره‌های پلاستیکی (Nylon nuts) استفاده کنید . روی هم رفته، با نصب این قاب سبک و دسترسی استاندارد به تمامی پورت‌ها، اسیلوسکوپ آموزشی شما به یک ابزار پرتابل و ایمن تبدیل خواهد شد.
