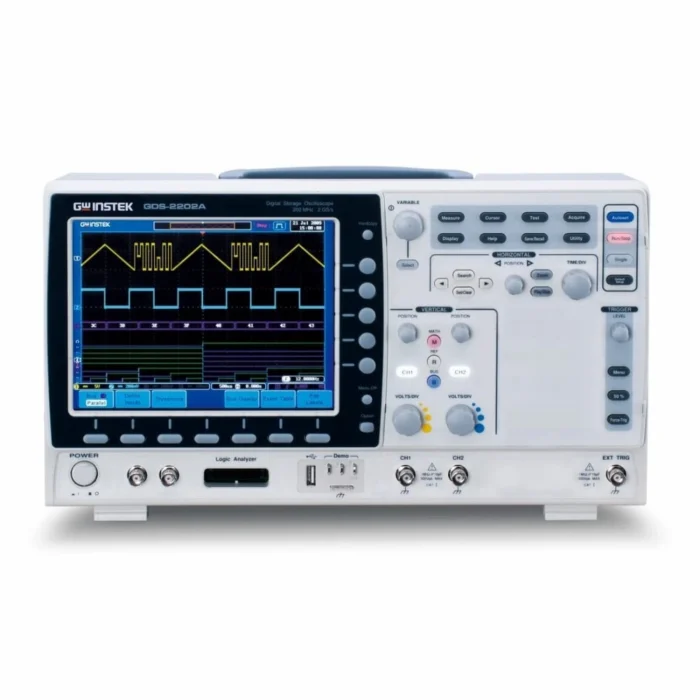

اسیلوسکوپ گودویل (GW Instek) GDS-2202A
این اسیلوسکوپ 2 کاناله با پهنای باند 200 MHz از تکنولوژی VPO برای بهبود نمایش شکلموجها بهره میبرد. با نرخ نمونهبرداری 2 GSa/s و عمق حافظه 2M points، ابزاری دقیق برای ثبت سیگنالهای سریع است. نرخ بهروزرسانی 80,000 wfms/s در کنار نمایشگر 8 اینچی، جزئیات پنهان را به خوبی نمایان میکند. این دستگاه از تریگر باسهای سریال پشتیبانی کرده و قابلیت ارتقاء به ماژولهای لاجیک آنالایزر را دارد.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ناموجود
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ GW Instek GDS-2202A
اسیلوسکوپ GW Instek GDS-2202A یکی از تجهیزات پیشرفته و ارزشمند در خانواده سری GDS-2000A است که با طراحی نوآورانه و ساختار قدرتمند خود، نیازهای تحلیل سیگنال را به سطحی جدید ارتقا میدهد. این دستگاه با بهرهگیری از تکنولوژی منحصربهفرد VPO (Visual Persistence Oscilloscope)، سرعت و کیفیت نمایش شکلموجها را به شکل چشمگیری بهبود بخشیده است. اگر به دنبال ابزاری هستید که در کنار قیمت متعادل، ارزش خرید بالایی داشته باشد و جزئیات پنهان سیگنالها را با دقتی بینظیر برای شما نمایان کند، بررسی قابلیتهای فنی و امکانات گسترده این مدل در ادامه میتواند دیدگاه شما را نسبت به تجهیزات اندازهگیری کاملاً تغییر دهد.
در بررسی حیاتیترین پارامترهای فنی، این اسیلوسکوپ با ارائه پهنای باند 200 MHz و دارا بودن 2 کانال ورودی (به همراه ورودی EXT)، ابزاری کاملاً استاندارد و کارآمد برای بررسی سیگنالهای فرکانس بالا محسوب میشود. نرخ نمونهبرداری زمان واقعی (Real-Time) در این مدل برابر با 2 GSa/s است که در کنار نرخ نمونهبرداری معادل 100 GSa/s، تضمینکننده دقت بالا در ثبت سیگنالهای گذرا و سریع است. همچنین، عمق حافظه 2M points نه تنها امکان ذخیرهسازی طولانیمدت شکلموجها را فراهم میکند، بلکه به عنوان یک پایگاه داده عظیم برای تحلیلهای پس از ذخیرهسازی عمل میکند. یکی از برجستهترین نقاط قوت این دستگاه، نرخ بهروزرسانی بسیار سریع 80,000 wfms/s است که به لطف تکنولوژی VPO، به کاربر اجازه میدهد تا سیگنالهایی که با فرکانس کمتری رخ میدهند را نیز به راحتی و بدون خطا مشاهده کند.
در کنار پارامترهای اصلی، ویژگیهای تکمیلی این محصول نیز بسیار حائز اهمیت هستند؛ از جمله صفحهنمایش 8 اینچی TFT LCD رنگی با رزولوشن SVGA که رابط کاربری شفافی را ارائه میدهد. این اسیلوسکوپ به صورت استاندارد از قابلیت تریگر و آنالیز باسهای سریال نظیر I²C، UART و SPI پشتیبانی میکند که مزیتی بزرگ برای مهندسین الکترونیک محسوب میشود. قابلیتهای قدرتمندی مانند Waveform Search و Segmented Memory نیز برای جستجوی سریع و آسان رویدادهای خاص در رکوردهای طولانی در دسترس هستند. با این حال، با نگاهی واقعبینانه باید به محدودیتهای این مدل نیز اشاره کرد؛ امکاناتی نظیر پورت Ethernet (LAN)، خروجی تصویر SVGA، رابط GPIB، فانکشن ژنراتور (5 MHz و 25 MHz) و همچنین ماژول لاجیک آنالایزر (جهت تبدیل به دستگاه MSO با 8 یا 16 کانال دیجیتال) همگی به صورت آپشنال و انتخابی ارائه شدهاند و در مدل پایه وجود ندارند. قابلیتهای ارتقا یافته دیگری مانند تحلیل باس CAN/LIN و DVM نیز نیازمند تهیه جداگانه هستند.
در یک جمعبندی کلی، اسیلوسکوپ GW Instek GDS-2202A با تلفیق سرعت بالا، عمق حافظه مناسب و قابلیتهای تحلیل متنوع، انتخابی هوشمندانه برای طیف وسیعی از کاربران است. مهندسین طراح سیستمهای Embedded، طراحان مدارهای Mixed Signal، متخصصین فعال در آزمایشگاههای تحقیق و توسعه (R&D) صنعتی و آموزشی، و همچنین تکنسینهای حوزههای تست محصول، یکپارچهسازی سیستمها و خدمات تعمیر و نگهداری میتوانند به بهترین شکل از امکانات این دستگاه بهرهمند شوند. عملکرد قابل اتکای این محصول، ناخودآگاه اطمینان خاطر را برای اجرای پروژههای حساس و عیبیابیهای پیچیده در ذهن ایجاد میکند. در صورتی که برای انتخاب تجهیزات دقیق پروژه خود دچار تردید هستید یا به بررسیهای فنی بیشتری نیاز دارید، فرصت را از دست ندهید و از طریق شماره تلفنهای مندرج در سایت، با کارشناسان متخصص ما تماس بگیرید تا دقیقترین مشاورههای تخصصی را متناسب با نیازتان دریافت کنید.
| وزن | 4200 گرم |
|---|---|
| ابعاد | 380 × 220 × 145 میلیمتر |
| شرکت سازنده (Manufacture) | |
| سایز نمایشگر (display size) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 80,000 wfms/s |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| عمق حافظه (Memory depth) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| نرخ نمونهبرداری (Sample rate) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, UART, SPI |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | RS-232C, USB Port, Go/NoGo BNC (Standard) / Ethernet Port (LAN), SVGA Video Port, GPIB (Option) |
| اندازهگیری اتوماتیک (Automatic Measurements) | 36 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | + 0.1div + 1mV) when 1mV/div is selected, + 0.1div + 1mV) when 2mV/div or greater is selected ; ±(5% X, ±(3% X, Readout |
| ولت متر دیجیتال (Digital Voltmeter) | Optional |
| نوع نمایشگر (display type) | TFT LCD SVGA color display, 800 horizontal × 600 vertical pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms , CAT I (300 Vrms CAT II with GTP-150A-2/250A-2/350A-2 10:1 probe) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 10:1/1:1 Switchable |
| زمان صعود (Rise time) | 1.75 ns |
| دقت تایم بیس (Time Base Accuracy) | ±20 ppm over any 1 ms time interval |
| محدوده تایم بیس (Time Base Range) | 1ns/div to 100s/div (1-2-5 increments); ROLL: 100ms/div to 100s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, Glitch Trigger, Duration Trigger, Slope Trigger, Time out, Event-Delay, Time-Delay, Logic*, Bus* |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, FFTrms, d/dt, ∫dt |
