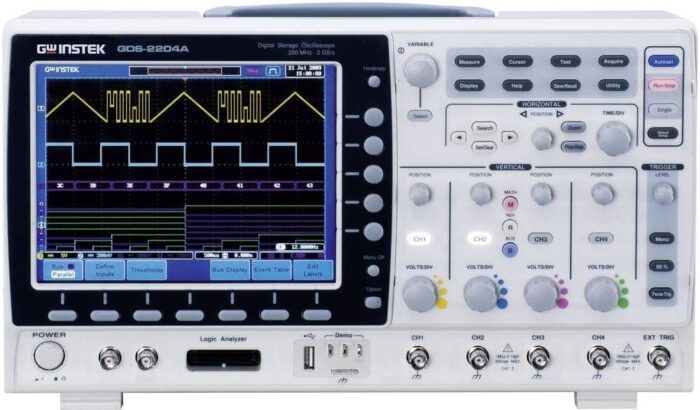

اسیلوسکوپ گودویل GDS-2204A (GW Instek)
این اسیلوسکوپ با 4 کانال و پهنای باند 200 MHz، یک انتخاب ایدهآل برای آزمایشگاههای حرفهای است . نرخ نمونهبرداری 2 GSa/s و عمق حافظه 2 Mpts، در کنار نرخ نوسازی 80,000 wfms/s، تحلیل دادهها را روی نمایشگر 8 inch بسیار ساده میکند. پایداری عالی و پشتیبانی از ماژول دیجیتال، ارزش خرید این ابزار را دوچندان کرده است .
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ گودویل (GW Instek) GDS-2204A
یافتن تعادل کامل میان پهنای باند و قیمت در اسیلوسکوپها، همواره یکی از دغدغههای اصلی مهندسان در تجهیز آزمایشگاه است. اسیلوسکوپ گودویل مدل GDS-2204A با ارائه 4 کانال مستقل و پهنای باند 200 MHz، در کنار زمان صعود بسیار کوتاه 1.75 ns، به عنوان یک نقطه عطف و گزینهای ایدهآل برای ارزیابی مدارهای مخابراتی و دیجیتال شناخته میشود . خروجی این پردازشها روی یک نمایشگر 8 inch از نوع TFT LCD با وضوح 800 در 600 پیکسل به نمایش درمیآید که با قابلیت تفکیک رنگ مطلوب، پایش رفتار سیگنالها را بسیار لذتبخش کرده است .
سرعت و دقت، دو عنصر جداییناپذیر در معماری این اسیلوسکوپ هستند. این دستگاه قادر است با نرخ نمونهبرداری 2 GSa/s در حالت تککانال، جزئیات سیگنال را به طور کامل حفظ کند. یکی از ویژگیهای متمایزکننده این سری، توانایی دستیابی به نرخ نوسازی شکل موج تا 80,000 wfms/s است که کشف نویزهای اتفاقی و رویدادهای گذرا را بسیار تسریع میکند . همچنین، وجود 36 نوع اندازهگیری خودکار و ابزارهای ریاضی پیشرفته نظیر مشتق، انتگرال و FFT در کنار عمق حافظه 2 Mpts، این دستگاه را به یک ماشین حساب مهندسی تمامعیار برای تحلیل دادههای سیگنال بدل کرده است .
انعطافپذیری در اتصالات و قابلیت ارتقا، از دیگر مزایای برجسته این مدل است. برای انتقال آسان اطلاعات، درگاههای USB و RS232C به صورت استاندارد روی دستگاه تعبیه شدهاند؛ در حالی که پورتهای Ethernet، خروجی تصویر SVGA و ماژول GPIB به صورت آپشنال قابل سفارش هستند. اگر در پروژههای خود با میکروکنترلرها سروکار دارید، این اسیلوسکوپ قابلیت تبدیل شدن به یک تحلیلگر منطقی با 8 یا 16 کانال و توانایی دیکد پروتکلهای سریال مانند I2C، SPI و UART را دارد که البته این ماژولها نیز آپشنال بوده و نیازمند تهیه مجزا میباشند.
با وجود بدنه مستحکم با وزن 4.2 kg و توانایی تحمل ولتاژ ورودی تا 300 Vrms، باید از زاویه فنی به این محدودیت اشاره کنیم که رزولوشن عمودی دستگاه 8 bits است و ظرفیت حافظه 2 Mpts آن در مقایسه با برخی رقبا برای ثبت سیگنالهای طولانی، کمی محدود به نظر میرسد. با این حال، کیفیت ساخت خیرهکننده برند معتبر گودویل، نرخ بروزرسانی بینظیر 80,000 wfms/s و پایداری عالی در فرکانس 200 MHz، این محصول را به یک سرمایهگذاری بینقص و خریدی هوشمندانه تبدیل کرده است که پاسخگوی پیچیدهترین نیازهای شما خواهد بود. برای تجهیز میز کار خود با این دستیار حرفهای با کارشناسان ما تماس بگیرید.
| وزن | 4200 گرم |
|---|---|
| ابعاد | 384 × 220 × 145 میلیمتر |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| شرکت سازنده (Manufacture) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 80,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART (Optional with Logic Analyzer module) |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | USB Host/Device, RS-232C, Go/NoGo (Standard) / LAN, SVGA, GPIB (Optional) |
| اندازهگیری اتوماتیک (Automatic Measurements) | 36 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | Color TFT LCD SVGA, 800×600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms (CAT I) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | Not specified |
| زمان صعود (Rise time) | 1.75 ns |
| دقت تایم بیس (Time Base Accuracy) | ±20 ppm |
| محدوده تایم بیس (Time Base Range) | 1 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Pulse, Video, Runt, Slope, Alternate, Timeout, Delay) |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, FFTrms, d/dt, ∫dt, √, X-Y Mode |
