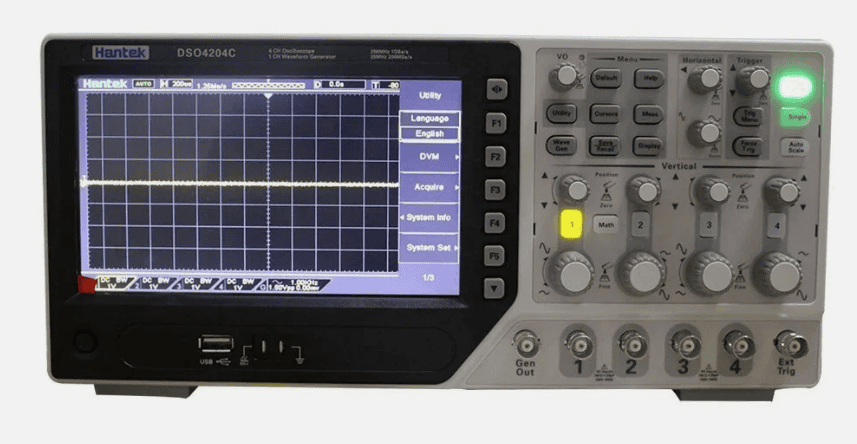

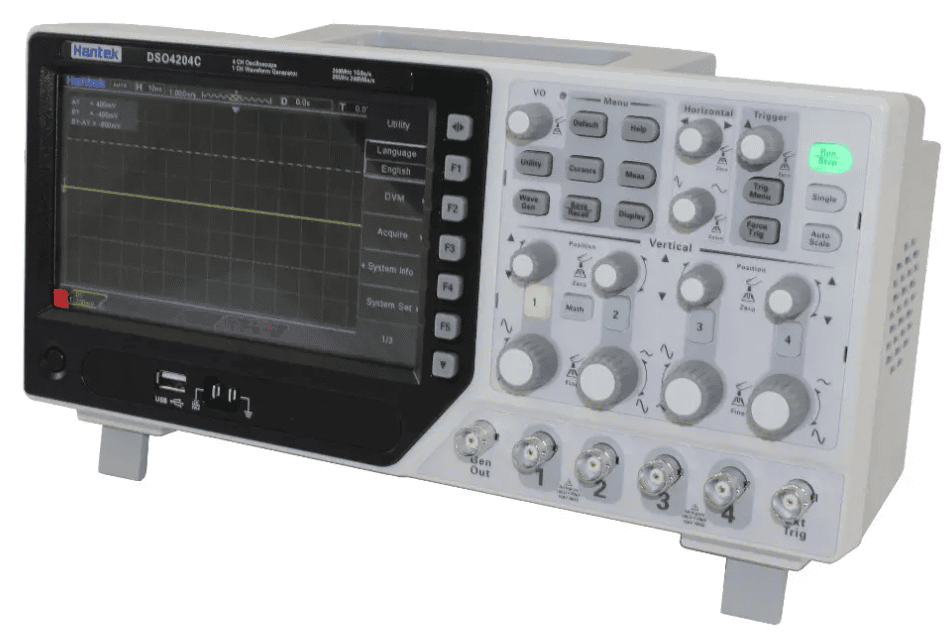

اسیلوسکوپ هانتک (HANTEK) DSO4204C
این دستگاه 4 کاناله با پهنای باند 200 MHz، مجموعهای از اسیلوسکوپ، سیگنال ژنراتور 25 MHz و ولتمتر دیجیتال را در یک بدنه ارائه میدهد. نرخ نمونهبرداری آن 1 GSa/s و زمان صعودش کمتر از 1.8 ns است که در کنار نمایشگر 7 اینچی و پشتیبانی از دکدینگ پروتکلهای سریال، ابزاری اقتصادی برای تعمیرات محسوب میشود. البته عمق حافظه 64 Kpts آن در مقایسه با مدلهای مدرن محدودتر است و نرخ ثبت شکل موج آن نیز برای کاربردهای پایه طراحی شده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ HANTEK DSO4204C
اسیلوسکوپ HANTEK DSO4204C یکی از مجهزترین و پرطرفدارترین اسیلوسکوپهای چهار کاناله اقتصادی در بازار است که با ادغام چندین دستگاه در یک پکیج، ارزش خرید بسیار بالایی را به مهندسان ارائه میدهد. این دستگاه رومیزی علاوه بر یک اسیلوسکوپ قدرتمند، دارای یک سیگنال ژنراتور داخلی و یک ولتمتر دیجیتال است که آن را به یک آزمایشگاه کامل و فشرده برای محیطهای آموزشی، کارگاههای تعمیرات تخصصی (بهویژه تعمیرات خودرو و مدارهای الکترونیکی) و پروژههای تحقیق و توسعه تبدیل کرده است. اگر به دنبال دستگاهی هستید که بتواند همزمان ۴ گره مختلف از مدار را پایش کرده و نیاز شما به تولید سیگنالهای تحریک را نیز برطرف سازد، بررسی مشخصات این مدل به شما در یک انتخاب هوشمندانه کمک خواهد کرد.
در بررسی مشخصات سختافزاری و پردازشی، این اسیلوسکوپ با ارائه پهنای باند 200 MHz و 4 کانال ورودی آنالوگ، عملکردی استاندارد و قابل اتکا از خود به نمایش میگذارد. نرخ نمونهبرداری زمان واقعی در این دستگاه در حالت تککانال به 1 GSa/s میرسد. زمان صعود (Rise Time) در این مدل کمتر از 1.8 ns است که برای رصد دقیق لبههای سیگنال در فرکانسهای بالا بسیار مطلوب ارزیابی میشود. با این حال، یکی از تفاوتهای اصلی این مدل اقتصادی با دستگاههای گرانقیمت، عمق حافظه آن است؛ این اسیلوسکوپ دارای بیشینه عمق حافظه 64 Kpts در حالت تککانال است که در صورت استفاده از کانالهای بیشتر، این مقدار به 32 Kpts کاهش مییابد و صرفاً برای ثبت دورههای زمانی کوتاه و سیگنالهای پایه کاربرد دارد.

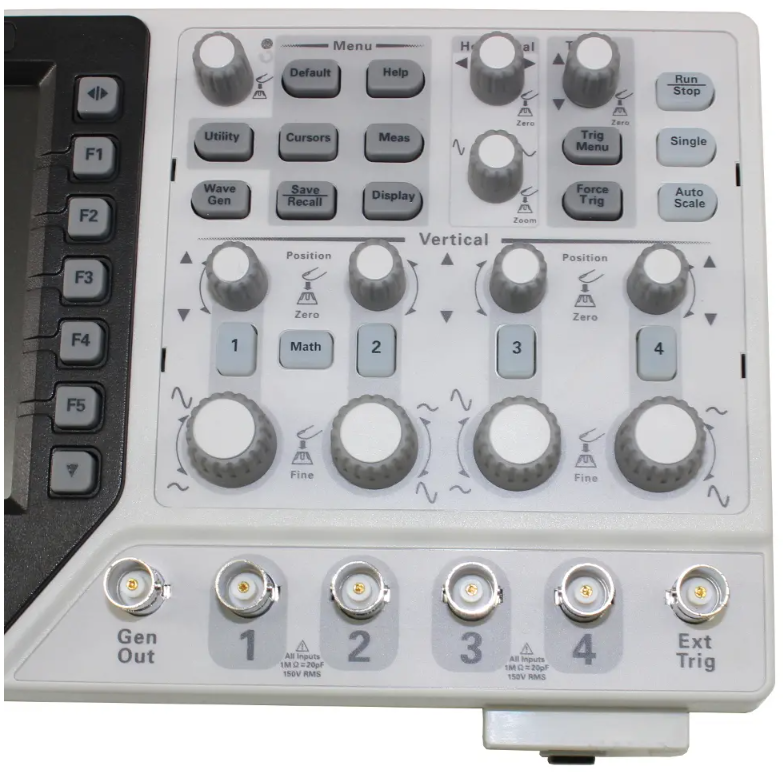

بخش رابط کاربری و امکانات جانبی مدل DSO4204C کاملاً با نیازهای مهندسی روز همگام شده است. این دستگاه از یک صفحهنمایش عریض 7 اینچی رنگی از نوع TFT LCD با رزولوشن 800 × 480 پیکسل بهره میبرد. حرف C در نام این مدل نشاندهنده وجود یک سیگنال ژنراتور با توانایی ساخت سیگنال دلخواه (AWG) یک کاناله با فرکانس 25 MHz و رزولوشن عمودی ۱۲ بیتی است. حساسیت عمودی عالی از 500 μV/div تا 10 V/div، به همراه پشتیبانی از ۱۴ نوع تریگر مختلف، دیکدینگ پروتکلهای سریال پرکاربرد نظیر I2C, SPI, UART, CAN, LIN، اندازهگیری خودکار ۳۲ پارامتر و درگاههای ارتباطی USB، این محصول را به یک دستیار همهکاره تبدیل کردهاند.
در یک جمعبندی تخصصی، این اسیلوسکوپ ۴ کاناله ۲۰۰ مگاهرتزی با تجمیع اسیلوسکوپ و سیگنال ژنراتور، گزینهای بینظیر برای مدیریت بودجه است. اما به عنوان یک خریدار آگاه باید محدودیتهای آن را نیز بپذیرید: عمق حافظه 64 Kpts در مقایسه با استانداردهای مدرن (که حافظههای چند مگاپوینتی دارند)، محدودیت بزرگی برای زوم کردن روی بخشهای طولانی سیگنال ایجاد میکند. همچنین رزولوشن دستگاه 8 بیتی است و امکان پشتیبانی از پروبهای لاجیک آنالایزر ۱۶ کاناله را ندارد. با وجود این موارد، برای عیبیابی بردهای الکترونیکی، تعمیرات عمومی و مصارف آزمایشگاهی، ارزش خرید این دستگاه فوقالعاده بالاست. چنانچه برای انتخاب بین این مدل و سایر تجهیزات همرده نیاز به همفکری و مشورت دارید، کارشناسان فنی ما آمادهاند تا با یک تماس، بهترین و دقیقترین راهنماییها را به شما عزیزان ارائه دهند.
| وزن | 2900 گرم |
|---|---|
| ابعاد | 318 × 110 × 150 میلیمتر |
| شرکت سازنده (Manufacture) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| نرخ نمونهبرداری (Sample rate) | |
| تعداد کانال (Channels) | |
| پهنای باند (Bandwidth) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 2,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | UART, LIN, CAN, SPI, I²C |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 32 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% (10 V/div to 10 mV/div); ±4% (5 mV/div to 500 μV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | 64K color TFT LCD, 800×480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms (10X) / 300 V CAT II |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, 1000X |
| زمان صعود (Rise time) | ≤ 1.8 ns |
| دقت تایم بیس (Time Base Accuracy) | ±50 ppm |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, I2C |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | Not specified |
