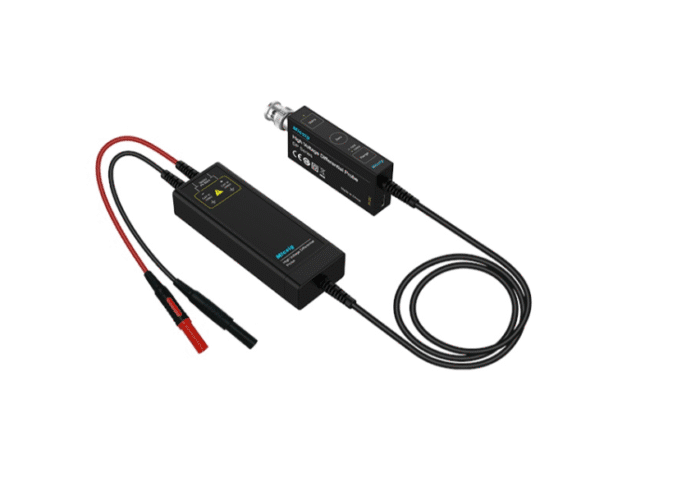

پراب دیفرانسیل میکسیگ DP3000 (MICSIG)

بررسی تخصصی و خرید پراب دیفرانسیل میکسیگ (MICSIG) DP3000

اندازه‌گیری ایمن و بدون نویز در مدارهای قدرت، نیازمند رابط های ایزوله‌ای است که با دقت بالا سیگنال‌ها را به دستگاه مرکزی منتقل کنند. پراب دیفرانسیل میکسیگ مدل DP3000 با ارائه پهنای باند 100 MHz، یکی از ابزارهای بسیار کارآمد برای بررسی بی‌خطر ولتاژهای بالا به شمار می‌رود. این تجهیز به شما اجازه می‌دهد تا با استفاده از دو ضریب تضعیف متفاوت 100X و 1000X، به ترتیب ولتاژهای تا سقف 300V و 3000V را با دقت چشمگیر ±2% اندازه‌گیری کنید. به لطف پشتیبانی از این دامنه وسیع، بررسی سیستم‌های اینورتر، موتورهای محرک و منابع تغذیه سوئیچینگ با بالاترین سطح اطمینان انجام خواهد شد .

کیفیت انتقال سیگنال و حذف تداخلات در این ابزار بسیار برجسته است. مقاومت ورودی دستگاه در حالت دیفرانسیل برابر با 20MΩ به همراه ظرفیت خازنی بسیار پایین 1.5pF طراحی شده است تا اثر بارگذاری روی مدار تحت تست به حداقل ممکن برسد. این مدل از نسبت پس‌زنی حالت مشترک (CMRR) قدرتمندی بهره می‌برد که در فرکانس‌های پایین (DC) بیشتر از –80dB و در فرکانس 100 MHz به محدوده –26dB می‌رسد؛ قابلیتی که به شما اطمینان می‌دهد نویزهای ناخواسته در اندازه‌گیری‌های شناور به خوبی دفع شوند. میزان نویز پس‌زمینه در کل پهنای باند و در ضریب 100X نیز کمتر از 90mV (ولتاژ موثر) ارزیابی شده است.

طراحی فیزیکی و امکانات جانبی این ابزار، تجربه کاربری بسیار روانی را خلق کرده است. یکی از قابلیت‌های کاربردی این دستگاه، امکان محدود کردن پهنای باند روی 5 MHz است که برای فیلتر کردن نویزهای فرکانس بالا در هنگام بررسی فرکانس سوئیچینگ ماسفت‌ها بسیار حیاتی خواهد بود . اتصال این تجهیز به اسیلوسکوپ از طریق یک رابط استاندارد BNC صورت می‌پذیرد که آن را با تمامی برندهای موجود در بازار سازگار می‌سازد . طراحی با ابعاد کوچک در کنار تامین انرژی مستقیم از طریق پورت USB با کابل Type-C، میز کار شما را از آداپتورهای سنگین و اضافی خلوت می‌کند.

با وجود تمامی این مزایای فنی و حضور نشانگرهای هشداردهنده اضافه بار به صورت نوری و صوتی، باید به این نکته ظریف توجه داشته باشید که برای تامین انرژی این پراب حتماً به یک درگاه USB نیاز دارید؛ با این حال، کیفیت ساخت بالا و عملکرد پایدار، این تجهیز را به ابزاری کلیدی در آزمایشگاه‌های قدرت تبدیل می‌کند. اگر برای انتخاب نهایی این قطعه و تطبیق مشخصات آن با چالش‌های فنی پروژه خود به همفکری نیاز دارید، لطفاً از طریق شماره‌های تماس سایت با بخش پشتیبانی ما ارتباط برقرار کنید تا کارشناسان مجموعه با راهنمایی‌های شفاف، شما را در خریدی مطمئن یاری دهند.
