پراب اسیلوسکوپ پینتک (PINTECH) CP2250

بررسی تخصصی و خرید پراب اسیلوسکوپ PINTECH CP2250

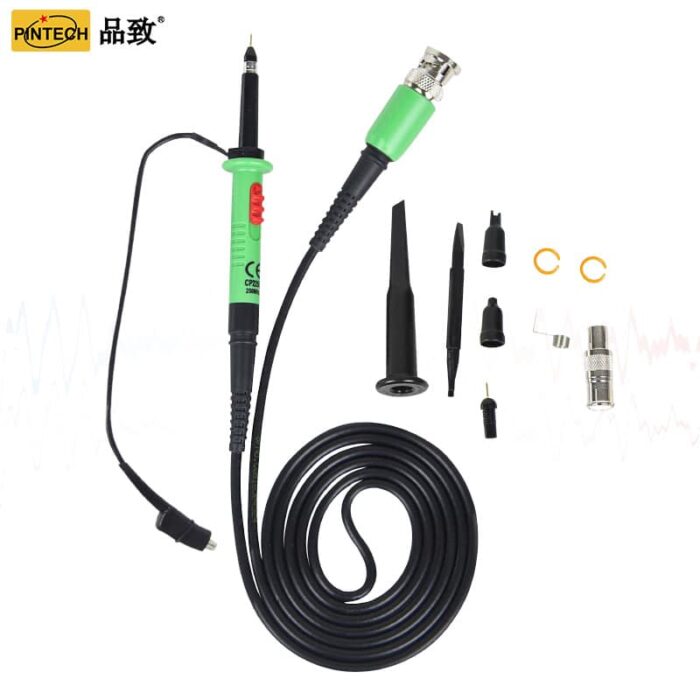

دستیابی به بالاترین دقت در رصد سیگنال‌های فرکانس بالا، نیازمند استفاده از یک واسط انتقال با حداقل میزان افت و اعوجاج است. پراب پسیو مدل CP2250 با امپدانس بالا، یک ابزار حرفه‌ای (ساخت تایوان) است که برای اتصال به انواع اسیلوسکوپ‌ها طراحی و کالیبره شده است. این کابل رابط با طول 1.2 m، آزادی عمل مطلوبی را روی میز کار فراهم می‌کند . یکی از ویژگی‌های متمایز این مدل، بهره‌گیری از یک سوئیچ کشویی سه‌حالته روی بدنه است که علاوه بر ضریب تضعیف 1X و 10X، حالت مرجع (REF) را نیز در اختیار کاربر قرار می‌دهد؛ در وضعیت REF، نوک پراب مدار باز شده و ورودی اسیلوسکوپ به صورت داخلی به زمین متصل می‌گردد تا نقطه صفر مرجع به راحتی مشخص شود. شرکت سازنده پکیج کاملی از لوازم جانبی از جمله گیره سوسماری، فنر اتصال زمین (Sprung Earth Tip)، آداپتور BNC، نوک IC، درپوش عایق و ابزار تنظیم را درون بسته‌بندی قرار داده تا فرآیند اتصال به هر نوع مداری به سادگی و با کمترین نویز انجام پذیرد .

توانمندی اصلی این تجهیز در پیکربندی 10X خودنمایی می‌کند. با قرار دادن کلید در این وضعیت، پراب پهنای باند خیره‌کننده 250 MHz را در کنار زمان صعود بسیار سریع 1.4 nS ارائه می‌دهد که برای تحلیل مدارهای پرسرعت دیجیتال و مخابراتی بی‌نظیر است . در این حالت، مقاومت ورودی دستگاه 10 MΩ بوده و ظرفیت خازنی آن تنها در حدود 13 pF است که کمترین اثر بارگذاری (Loading) را روی مدار شما اعمال می‌کند . اما اگر قصد بررسی نوسانات در فرکانس‌های پایین‌تر را دارید، با انتخاب حالت 1X پهنای باند به 6 MHz کاهش یافته و زمان صعود برابر با 58 nS خواهد بود؛ در این وضعیت مقاومت ورودی 1 MΩ و ظرفیت خازنی پایه پراب 56 pF (به علاوه ظرفیت خازنی خود اسیلوسکوپ) می‌باشد .

در بحث ایمنی، این محصول با استاندارد EN61010-031 سازگاری کامل دارد . در حالت تضعیف 10X، دستگاه قادر است ولتاژهایی تا سقف 600 V در کلاس ایمنی CAT I و 300 V در کلاس CAT II (ترکیب ولتاژ DC و پیک AC) را به صورت ایمن تحمل کند . این آستانه تحمل ولتاژ برای حالت 1X به ترتیب به 300 V در کلاس CAT I و 150 V در کلاس CAT II محدود می‌شود . برای اطمینان از نمایش بدون اعوجاج شکل‌موج‌ها، پراب به یک شبکه جبران‌ساز با محدوده 10 pF تا 30 pF مجهز شده است که می‌توانید با اعمال یک سیگنال موج مربعی 1 KHz و استفاده از تریمر روی سوکت BNC، آن را به راحتی کالیبره نمایید. همچنین این کابل می‌تواند در بازه دمایی 0 °C تا 50 °C و رطوبت زیر 85% عملکرد پایداری داشته باشد؛ ضمناً در صورت نیاز به نظافت، توصیه شده است که پراب را از دستگاه جدا کرده و صرفاً از آب و مواد شوینده ملایم استفاده کنید.

در یک نگاه کلی، پراب CP2250 با ارائه پهنای باند 250 MHz، زمان صعود استثنایی 1.4 nS و مجموعه‌ای بی‌نظیر از لوازم جانبی نظیر فنر زمین و آداپتور BNC، یک ارتقای حرفه‌ای و بسیار کارآمد برای آزمایشگاه‌های تحقیق و توسعه محسوب می‌شود. چنانچه برای کالیبره کردن تجهیزات خود یا انتخاب پراب مناسب به راهنمایی بیشتری نیاز دارید، کارشناسان مجرب ما با افتخار آماده پاسخگویی به شما هستند.
