پراب ولتاژ اسیلوسکوپ پینتک (PINTECH) P6018A

بررسی تخصصی و خرید پراب ولتاژ بالا پینتک (PINTECH) P6018A

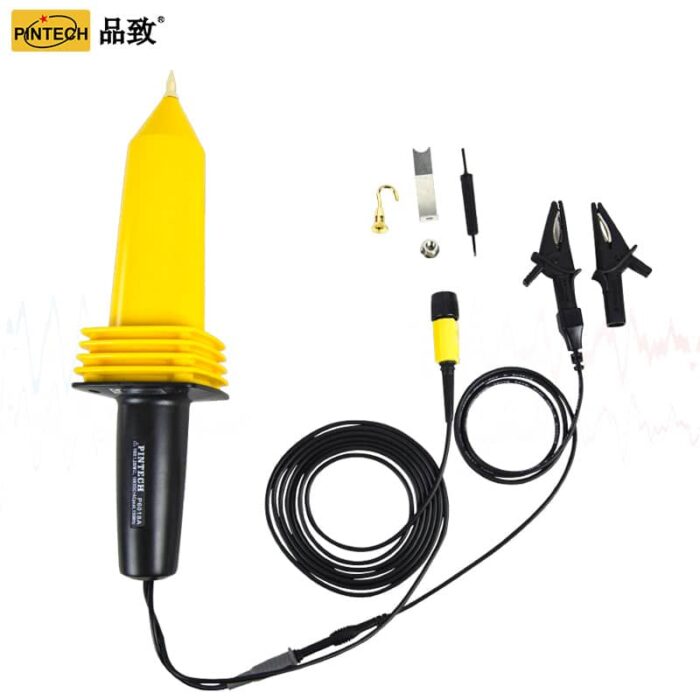

هنگام تست و عیب‌یابی مدارهای ولتاژ بالا نظیر ترانسفورماتورها، سیستم‌های UPS و بک‌لایت نمایشگرها، استفاده از تجهیزات استاندارد برای حفظ ایمنی الزامی است. پراب ولتاژ بالای پینتک مدل P6018A با ضریب تضعیف 1000:1، ابزاری تخصصی برای کاهش ایمن ولتاژهای سنگین و انتقال آن‌ها به اسیلوسکوپ است. این دستگاه با وزن 460 g و ابعاد 80 در 80 در 320 mm، به یک کابل بلند 2 متر مجهز شده است که فاصله ایمنی بسیار مناسبی را برای کاربر فراهم می‌کند.

در بخش توانمندی‌های الکتریکی، این پراب از پهنای باند 150 MHz و زمان صعود 2.4 ns بهره می‌برد که برای بررسی دقیق پالس‌های سریع در مدارهای ولتاژ بالا بی‌نظیر است. با استفاده از این تجهیز، شما می‌توانید ولتاژها را تا سقف 18 KV (به صورت ترکیب DC و پیک AC) و 12 KV (به صورت AC RMS) در کلاس حفاظتی CAT II با بالاترین سطح اطمینان اندازه‌گیری کنید. به لطف رابط BNC، این پراب با تمامی برندهای اسیلوسکوپ سازگار است و درون یک جعبه حمل محکم به همراه ابزار تنظیم ارائه می‌شود.

مقاومت ورودی این دستگاه 200 MΩ و ظرفیت خازنی آن تنها 1.5 pF است که در کنار حداکثر جریان بارگیری 90 μA، کمترین افت و تأثیر را روی مدار تحت تست ایجاد می‌کند. دقت اندازه‌گیری ولتاژ در این مدل (چه در حالت DC و چه در حالت AC در فرکانس 1 KHz) دارای خطای کمتر از 3 % است. برای کالیبراسیون دقیق سیگنال با اسیلوسکوپ، محدوده جبران‌سازی خازنی بین 10 pF تا 35 pF برای آن در نظر گرفته شده است و قادر است در بازه دمایی -10 ℃ تا 55 ℃ به خوبی کار کند.

با در نظر گرفتن ویژگی‌هایی نظیر ضریب دمایی کمتر از 200 PPM/℃ و نویز کنترل‌شده (بیشتر از 60 dB در فرکانس 1 KHz و بیشتر از 50 dB در 1 MHz)، این پراب عملکردی بسیار پایدار دارد. این ابزار به همراه لوازم جانبی از جمله گیره‌های مخصوص در یک پکیج کامل عرضه می‌گردد. پیشنهاد می‌کنیم برای خریدی مطمئن‌تر و دریافت مشاوره تخصصی درباره این محصول، با متخصصین مجموعه ما تماس بگیرید.
