پراب لاجیک ریگول RPL1116 (RIGOL)

بررسی تخصصی و خرید پراب لاجیک ریگول (RIGOL) RPL1116

تحلیل دقیق سیگنال‌های دیجیتال در مدارهای پیچیده نیازمند ابزارهای واسطی است که با کمترین میزان افت کیفیت، داده‌ها را منتقل کنند. پراب لاجیک اکتیو ریگول مدل RPL1116 یک تجهیز جانبی با عملکرد بالا است که به منظور افزودن قابلیت‌های تحلیلگر منطقی به اسیلوسکوپ‌های دیجیتال سری MSO1000Z طراحی شده است . این دستگاه امکان بررسی همزمان 16 کانال دیجیتال از D0 تا D15 را فراهم می‌آورد که این کانال‌ها در دو گروه مجزای D0-D7 و D8-D15 دسته‌بندی شده‌اند .

در بخش مشخصات الکتریکی، این پراب با ارائه امپدانس ورودی 100 kΩ و ظرفیت خازنی بسیار پایین در حدود 8 pF، کمترین اثر بارگذاری را روی مدار تحت تست ایجاد می‌کند . این پراب قادر است حداقل پالس‌هایی با عرض 10 ns و نوسان ولتاژ 500 mV را با دقت بالایی تشخیص دهد . محدوده ولتاژ آستانه در این مدل بین ±15 V قابل تنظیم است که شما می‌توانید این سطح را برای هر یک از دو گروه کانال‌ها به صورت کاملا مستقل تنظیم نمایید. همچنین برای حفظ ایمنی، این پراب توانایی تحمل حداکثر ولتاژ ورودی تا سقف ±40 V را دارا می‌باشد .

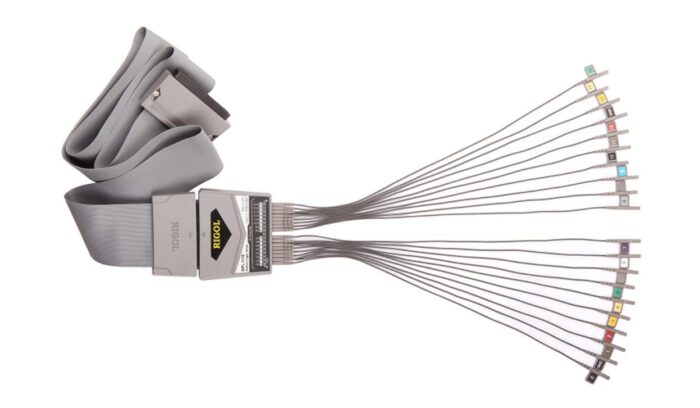

از منظر کاربری و اتصالات فیزیکی، پکیج این دستگاه شامل 16 رشته سیم سیگنال و 16 رشته سیم زمین است که به همراه 32 گیره اتصال امکان اتصال ایمن و منعطف به پایه‌های قطعات را فراهم می‌سازد. طول کابل اصلی این تجهیز حدود 90 سانتی متر و طول سیم‌های رابط حدود 25 سانتی متر در نظر گرفته شده است . شرکت سازنده پیشنهاد می‌دهد که به منظور رفع مشکل تداخل در حین کار، یک سیم زمین اختصاصی به خطوط سیگنال هر کانال اضافه کنید و این دو سیم را به دور هم بپیچانید همچنین قابلیت کالیبراسیون خودکار صفر از طریق منوی اسیلوسکوپ در دسترس است تا خطاهای محیطی به حداقل برسد.

با بررسی دقیق‌تر این محصول، باید به این محدودیت فنی اشاره کرد که این پراب منحصراً برای اسیلوسکوپ‌های سری MSO1000Z ریگول توسعه یافته است و عدم امکان استفاده از آن روی سایر برندها و سری‌ها یک نقطه ضعف محسوب می‌شود . با این حال، اگر شما یکی از اسیلوسکوپ‌های سازگار با این مدل را در اختیار دارید، تهیه این دستگاه با دقت استثنایی در پردازش سیگنال، وضوح تشخیص 10 ns و پکیج کامل اتصالات، یک سرمایه‌گذاری بی‌نظیر برای توسعه و عیب‌یابی هر نوع سیستم امبدد (Embedded) و دیجیتال به شمار می‌رود که اسیلوسکوپ شما را به یک تحلیلگر منطقی قدرتمند تبدیل می‌کند. کارشناسان ما آماده‌اند تا برای تکمیل تجهیزات میز کارتان، مشاوره‌های لازم را به شما ارائه دهند.
