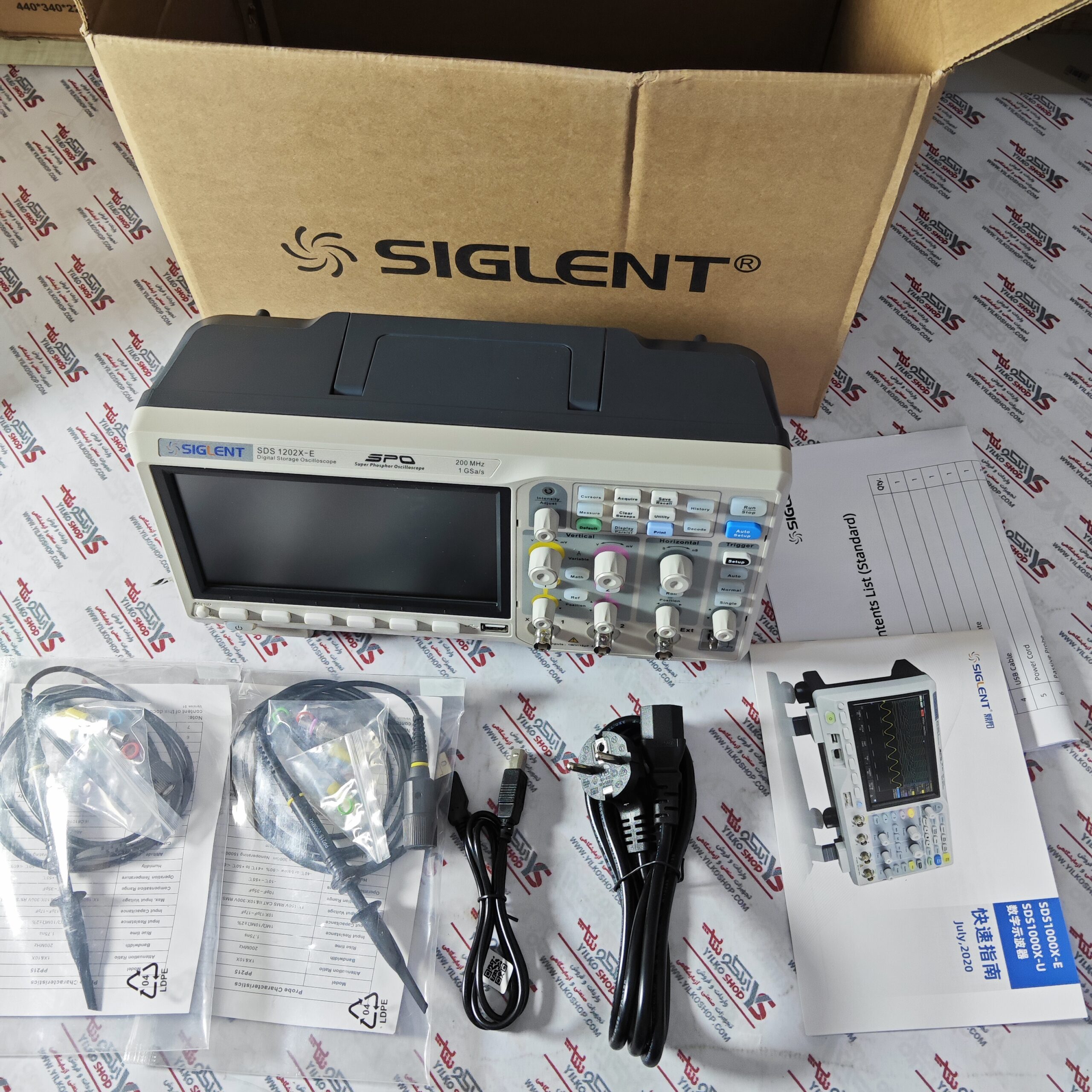

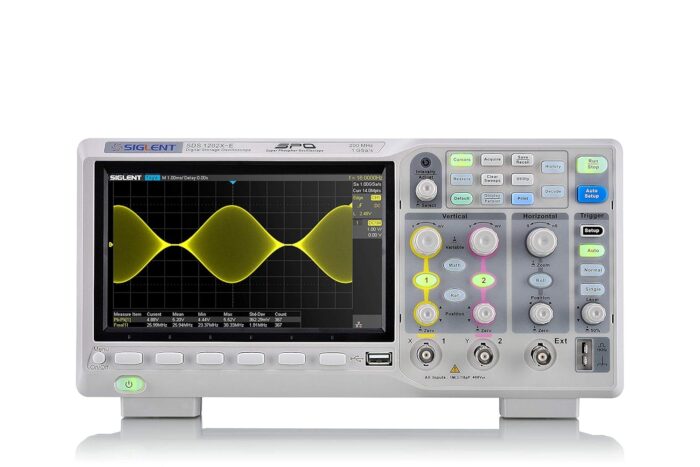

اسیلوسکوپ سیگلنت (SIGLENT) SDS1202X-E
این اسیلوسکوپ 2 کاناله با پهنای باند 200 MHz و نرخ نمونهبرداری 1 GSa/s، از فناوری SPO برای نمایش شفاف و بدون اعوجاج امواج بهره میبرد. برخورداری از حافظه 14 Mpts و نرخ بهروزرسانی 100,000 wfm/s (تا 400,000 در حالت Sequence)، شکار سریعترین خطاهای مدار را تضمین میکند. نمایشگر 7 اینچی با 256 سطح درخشش، دکدینگ پروتکلهای سریال و FFT با رزولوشن 1 Mpts، دقت خیرهکنندهای در تحلیلهای فرکانسی ارائه میدهد.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ SIGLENT SDS1202X-E
اسیلوسکوپ SIGLENT SDS1202X-E یکی از محبوبترین و پرفروشترین تجهیزات اندازهگیری دو کاناله است که با بهرهمندی از نسل جدید فناوری اسیلوسکوپهای فسفر دیجیتال (SPO)، استانداردهای کیفی بالایی را به آزمایشگاههای الکترونیک آورده است. این دستگاه با طراحی کاربرپسند خود و کاهش چشمگیر نویز پسزمینه نسبت به محصولات مشابه در صنعت، امکان مشاهده سیگنالها را با بالاترین میزان شفافیت و کمترین اعوجاج فراهم میکند. اگر در پروژههای خود به پهنای باند بالا نیاز دارید و به دنبال دستگاهی هستید که قدرت پردازشی بینظیری را با قیمتی کاملاً اقتصادی در اختیار شما قرار دهد، بررسی دقیق این مدل میتواند به شما در خریدی مطمئن و حرفهای کمک کند.
در بررسی پارامترهای کلیدی، این اسیلوسکوپ با ارائه پهنای باند 200 MHz و 2 کانال ورودی آنالوگ، به یک مبدل آنالوگ به دیجیتال (ADC) قدرتمند مجهز شده است. در صورت استفاده از تنها یک کانال، نرخ نمونهبرداری به 1 GSa/s و عمق حافظه به 14 Mpts میرسد؛ در حالی که با فعالسازی همزمان هر دو کانال، این مقادیر به ترتیب روی 500 MSa/s و 7 Mpts برای هر کانال تنظیم میشوند. علاوه بر این، سرعت ثبت سیگنال در این دستگاه در حالت عادی برابر با 100,000 wfm/s است که در حالت Sequence تا مرز 400,000 wfm/s افزایش مییابد؛ این سرعت فوقالعاده در کنار سیستم تریگر هوشمند دیجیتال با جیتر پایین، شکار سریعترین و گذراترین خطاهای مدار را تضمین میکند.
از منظر امکانات بصری و نرمافزاری، اسیلوسکوپ SIGLENT SDS1202X-E به یک صفحهنمایش 7 اینچی از نوع TFT-LCD با رزولوشن 800 x 480 پیکسل مجهز شده است. این نمایشگر از 256 سطح شدت روشنایی و همچنین مد نمایش رنگی سیگنال پشتیبانی میکند که عمق بصری فوقالعادهای به شکلموجها میبخشد. این دستگاه به صورت استاندارد امکان دیکدینگ پروتکلهای سریال پرکاربرد نظیر I2C, SPI, UART, CAN, LIN را در اختیار شما میگذارد. همچنین وجود یک پردازنده کمکی سختافزاری، امکان پردازش توابع ریاضی روی تمامی نقاط داده (تا 14 Mpts) و اجرای تبدیل سریع فوریه (FFT) با رزولوشن بسیار بالای 1 Mpts را فراهم کرده است که تحلیلهای فرکانسی را با دقت بسیار بالایی انجام میدهد.
در یک نگاه جامع، این دستگاه یک انتخاب استثنایی و قدرتمند برای تکنسینهای تعمیرات حرفهای، دانشجویان و مهندسان طراحی است که به پهنای باند ۲۰۰ مگاهرتزی نیاز دارند. با این حال، به عنوان یک خریدار تخصصی باید کاملاً آگاه باشید که این مدل دو کاناله، بر خلاف نسخههای چهار کاناله همین خانواده، فاقد قابلیت ارتقا به برخی امکانات جانبی است. به عبارت دقیقتر، قابلیتهایی نظیر نصب ۱۶ کانال دیجیتال (MSO)، ماژول سیگنال ژنراتور خارجی (USB AWG)، ابزار رسم نمودار بود (Bode Plot)، دانگل WIFI و همچنین ابزار جستجو و پیمایش (Search and navigate) منحصراً برای مدلهای چهار کاناله طراحی شدهاند و در این دستگاه در دسترس نیستند. اگر پروژههای شما صرفاً بر پایه تحلیل دو سیگنال آنالوگ بنا شده است، این مدل بهترین بازدهی را خواهد داشت، اما اگر به امکانات توسعهای دیجیتال نیاز دارید باید این محدودیتها را مد نظر قرار دهید. برای اطمینان از تطابق دقیق این مدل با نیازهای پروژهتان، مهندسین ما همواره مشتاقاند تا از طریق شمارههای تماس درج شده در وبسایت، مشاورههای تخصصی خود را به شما عزیزان ارائه نمایند.
| وزن | 2500 گرم |
|---|---|
| ابعاد | 312 × 134 × 150 میلیمتر |
| پهنای باند (Bandwidth) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| تعداد کانال (Channels) | |
| نرخ نمونهبرداری (Sample rate) | |
| شرکت سازنده (Manufacture) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 100,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, RS232/UART, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 38 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT-LCD, 800 × 480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 400 V (DC + AC Peak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.1X to 10000X |
| زمان صعود (Rise time) | Typical 1.8 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm |
| محدوده تایم بیس (Time Base Range) | 1.0 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, d/dt, ∫dt, √ |
