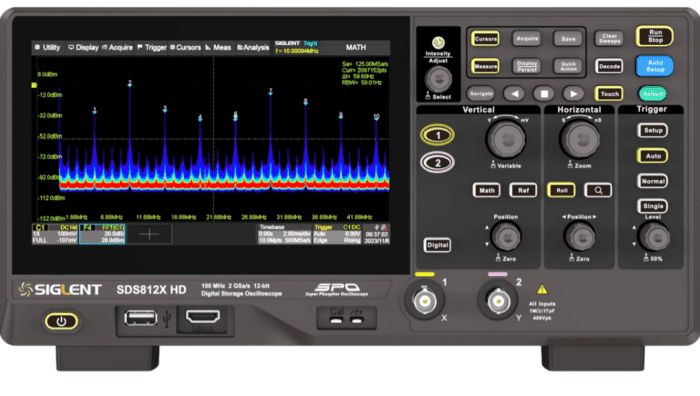

اسیلوسکوپ سیگلنت (SIGLENT) SDS812X HD
این دستگاه 2 کاناله با پهنای باند 100 MHz و رزولوشن 12 bit، دقتی خیرهکننده در ثبت سیگنالهای حساس ارائه میدهد. با نرخ نمونهبرداری 2 GSa/s، حافظه 50 Mpts و نرخ بهروزرسانی 120,000 wfm/s، شکار کوچکترین نویزها ممکن شده است. نمایشگر لمسی 7 اینچی، قابلیت Bode Plot، دکدینگ سریال و امکان ارتقاء به MSO و ژنراتور، این مدل را به ابزاری پیشرفته با نویز پسزمینه بسیار پایین تبدیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ SIGLENT SDS812X HD
اسیلوسکوپ SIGLENT SDS812X HD یکی از جدیدترین و پیشرفتهترین تجهیزات اندازهگیری در رده رزولوشن بالا است که با بهرهگیری از مبدلهای آنالوگ به دیجیتال 12 بیتی، دقتی ۱۶ برابر بیشتر از اسیلوسکوپهای ۸ بیتی رایج را در اختیار مهندسان قرار میدهد. این دستگاه با نویز پسزمینه بسیار پایین و بهرهگیری از فناوری انحصاری SPO سیگلنت، سیگنالها را با بالاترین شفافیت و بدون هیچگونه اعوجاجی به تصویر میکشد تا حتی ظریفترین نویزهای پنهان مدار از چشمان شما دور نمانند. اگر برای طراحی منابع تغذیه دقیق، بهینهسازی عملکرد تجهیزات و یا عیبیابی بردهای حساس به ابزاری قدرتمند و قابل اتکا نیاز دارید، این مدل استانداردهای میز کار شما را به سطح جدیدی ارتقا خواهد داد.
در بررسی هسته سختافزاری و پارامترهای کلیدی، این اسیلوسکوپ با پهنای باند 100 MHz و 2 کانال ورودی آنالوگ، عملکردی خیرهکننده از خود به نمایش میگذارد. قدرت پردازشی این مدل در نرخ نمونهبرداری عالی 2 GSa/s و عمق حافظه بسیار بالای 50 Mpts نهفته است که امکان ثبت طولانیمدت سیگنالهای پیچیده را بدون افت کیفیت نمونهبرداری فراهم میکند. افزون بر این، سرعت ثبت شکلموج در این دستگاه در حالت عادی برابر با 120,000 wfm/s است که این مقدار در حالت Sequence تا مرز 500,000 wfm/s افزایش مییابد؛ این سرعت بینظیر به شما اطمینان میدهد که شکار رویدادهای بسیار نادر و گلیچهای سریع مدار با بالاترین درصد موفقیت انجام خواهد شد.
بخش رابط کاربری و امکانات نرمافزاری این دستگاه نیز در نوع خود کمنظیر است. این اسیلوسکوپ به یک صفحهنمایش لمسی خازنی 7 اینچی با رزولوشن 1024 × 600 پیکسل مجهز است که از فرمانهای چندلمسی پشتیبانی کرده و کاربری آن را به شدت لذتبخش و سریع میکند. پشتیبانی از 256 سطح شدت روشنایی و نمایش رنگی دمای سیگنال، تفکیکپذیری بصری بینظیری را ارائه میدهد. این مدل به طور استاندارد و کاملاً رایگان از دیکدینگ پروتکلهای سریال نظیر I2C, SPI, UART, CAN, LIN پشتیبانی میکند. همچنین قابلیتهای پیشرفتهای مانند محاسبه تبدیل سریع فوریه (FFT) با استفاده از سختافزار 2 Mpts، تست ماسک، رسم نمودار پاسخ فرکانسی (Bode Plot) و قابلیت کنترل از راه دور از طریق پورت LAN و مرورگر وب (Web Server)، این دستگاه را به یک دستیار همهکاره تبدیل کردهاند.
در یک جمعبندی کلی، اسیلوسکوپ SIGLENT SDS812X HD یک دستگاه کامل و مقرونبهصرفه برای مهندسان تحقیق و توسعه است. یکی از بزرگترین مزیتهای این دستگاه، قابلیت ارتقاپذیری آن است؛ شما میتوانید با تهیه سختافزارهای جانبی به صورت اختیاری (Optional)، مانند کیت ۱۶ کاناله دیجیتال (MSO) و یا ماژول سیگنال ژنراتور ۲۵ مگاهرتزی (USB AWG)، قابلیتهای آن را توسعه دهید. با این حال، به عنوان یک خریدار حرفهای باید توجه داشته باشید که این مدل تنها دارای ۲ کانال آنالوگ و پهنای باند ۱۰۰ مگاهرتز است که برای دیباگ سیستمهای پیچیدهای که نیاز به پایش همزمان ۴ سیگنال آنالوگ دارند و یا در پروژههای فرکانس بالا محدودیت ایجاد میکند. همچنین آپشنهای توسعهای ذکر شده به صورت پیشفرض در جعبه دستگاه نیستند و نیازمند صرف هزینه مجزا میباشند. اگر برای انتخاب بین مدلهای ۲ کاناله و ۴ کاناله این سری یا نحوه سفارش آپشنهای سختافزاری نیازمند راهنمایی هستید، کارشناسان فنی ما بیصبرانه منتظرند تا از طریق شمارههای مندرج در سایت، دقیقترین مشاورهها را به شما عزیزان ارائه دهند.
| وزن | 2600 گرم |
|---|---|
| ابعاد | 312 × 132 × 6 میلیمتر |
| پرتابل یا رومیزی (benchtop/portable) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| سایز نمایشگر (display size) | |
| پهنای باند (Bandwidth) | |
| نرخ نمونهبرداری (Sample rate) | |
| شرکت سازنده (Manufacture) | |
| تعداد کانال (Channels) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 120,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | USB 2.0 Host x2, USB 2.0 Device, LAN, Aux (TRIG OUT, PASS/FAIL), SBUS |
| اندازهگیری اتوماتیک (Automatic Measurements) | +50 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±1.5% (0.5-4.95 mV/div); ±0.5% (5 mV-10 V/div) |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT-LCD with capacitive touch screen, 1024×600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 1 MΩ ≤ 400 Vpk (DC + AC), DC to 10 kHz |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, Custom |
| زمان صعود (Rise time) | Typical 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25ppm |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 1000 s/div |
| انواع تریگر (Trigger Types) | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial |
| حساسیت عمودی (Vertical Sensitivity) | 0.5 mV/div – 10 V/div (1 MΩ) |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT (up to 2 Mpts), Filter, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, Max hold, Min hold, ERES, Average, Formula Editor |
