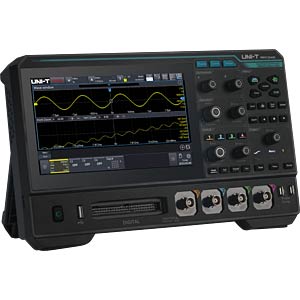

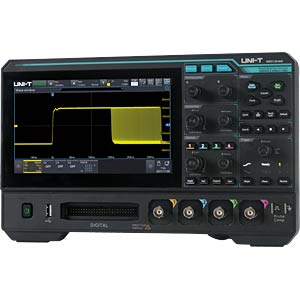

بررسی تخصصی و خرید اسیلوسکوپ یونیتی (UNI-T) MSO1254HD
اسیلوسکوپهای سیگنال مختلط (MSO) با معماری رزولوشن بالا، ارزیابی ترکیبی سیگنالهای آنالوگ و دیجیتال را با دقتی چشمگیر در محیطهای آزمایشگاهی ممکن میسازند. اسیلوسکوپ یونیتی (UNI-T) مدل MSO1254HD یک تجهیز اندازهگیری پیشرفته با پهنای باند 250 MHz است که ۴ کانال ورودی آنالوگ و ۱۶ کانال دیجیتال را در اختیار مهندسان قرار میدهد. دادههای پردازششده در این پلتفرم با بهرهگیری از فناوری Ultra Phosphor 3.0 و قابلیت نمایش 256 سطح روشنایی، روی یک نمایشگر 7 inch لمسی خازنی با رزولوشن 1024 در 600 پیکسل به نمایش درمیآیند. از منظر فیزیکی، این سختافزار با طراحی بسیار باریک دارای ابعاد 282 در 175 در 49 mm و وزن تنها 1.56 kg است و انرژی آن از طریق درگاه Type-C (با توان حداکثر 65 W) تامین میگردد که امکان تغذیه توسط پاوربانک را در کاربریهای میدانی فراهم میآورد.
در معماری پردازش سیگنال، مزیت رقابتی این دستگاه بهرهمندی از مبدلهای آنالوگ به دیجیتال 12 bit (با 4096 سطح کوانتایزاسیون) است که در حالت فعالسازی ERES، این رزولوشن تا 16 bit نیز ارتقا مییابد و جزئیات سیگنال را با وضوح بالایی بازتولید میکند. زمان صعود (Rise time) در این مدل کمتر از 1.40 ns محاسبه شده است. این ابزار در حالت تککانال دادهها را با نرخ نمونهبرداری 2.5 GSa/s ثبت میکند و عمق حافظه آن تا سقف 100 Mpts قابل پیکربندی است. نرخ ثبت شکلموج در این معماری برابر با 200,000 wfms/s است که در حالت Sequence به 1,000,000 wfms/s میرسد؛ ضمن اینکه امکان رکورد سختافزاری تا 100,000 فریم نیز در آن تعبیه شده است. مدار ورودی آنالوگ با امپدانس 1 MΩ و ظرفیت خازنی 17 pF، توانایی تحمل حداکثر ولتاژ 135V موثر (RMS) را داراست.
یکی از برجستهترین مشخصات این پلتفرم، معماری جامع آن است که ابزارهای تحلیلی متعددی را در یک دستگاه به شما ارائه میدهد. این دستگاه به صورت یکپارچه از سیستم تحلیل توان (Power Analysis)، فرکانسمتر سختافزاری 7 رقمی، ولتمتر دیجیتال 4 رقمی (DVM) و ماژول پیشرفته FFT با ظرفیت 1 Mpts پشتیبانی میکند. افزون بر پشتیبانی از 56 پارامتر اندازهگیری خودکار، قابلیت دیکدینگ طیف وسیعی از پروتکلهای سریال نظیر I2C، SPI، CAN، CAN-FD، LIN، RS232 و Audio نیز در سیستم نرمافزاری آن گنجانده شده است. در بخش ارتباطات سختافزاری، پورتهای USB HOST/DEVICE، پورت شبکه LAN با پشتیبانی از WebServer (جهت کنترل از راه دور از طریق مرورگر) و خروجی تصویر HDMI به صورت استاندارد در این دستگاه لحاظ شدهاند.
با بررسی دقیقتر مستندات فنی این سختافزار، باید به محدودیتهای ناشی از اشتراکی بودن منابع پردازشی توجه داشت؛ با فعال شدن همزمان کانالها، نرخ نمونهبرداری 2.5 GSa/s در حالت دو کانال به 1.25 GSa/s و در صورت استفاده از هر ۴ کانال، به 625 MSa/s کاهش مییابد که این محدودیت در تحلیل سیگنالهای پرسرعت باید توسط مهندسان لحاظ گردد. همچنین باید در نظر داشت که برای استفاده از قابلیت ۱۶ کانال دیجیتال (لاجیک آنالایزر)، تهیه پراب مخصوص UT-M26 به صورت مجزا (Optional) الزامی است. افزون بر این، ماژولهای سیگنال ژنراتور 25 MHz و قابلیت رسم پاسخ فرکانسی (Bode Plot) منحصراً در نسخههای دارای پسوند S (مدل MSO1254HD-S) وجود دارند و در مدل پایه فعال نیستند. با این وجود، ترکیب رزولوشن 12 bit، پهنای باند 250 MHz و تغذیه Type-C، این ابزار را به گزینهای تخصصی و حرفهای برای میز کار شما بدل کرده است. در صورتی که برای پیشبرد پروژههای خود قصد تهیه این دستگاه را دارید، کارشناسان فنی ایلکوشاپ از طریق شمارههای تماس درجشده در سایت، آماده ارائه مشاورههای جامع به شما پیش از ثبت نهایی سفارش هستند.
