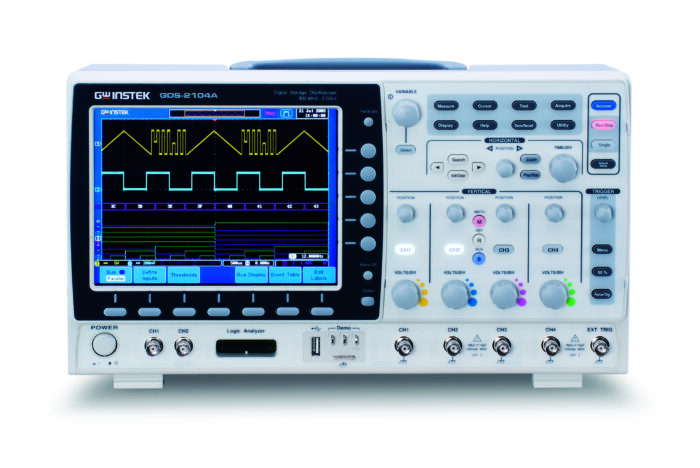

اسیلوسکوپ گودویل GDS-2104A (GW Instek)
این دستگاه با 4 کانال و پهنای باند 100 MHz، یک انتخاب قدرتمند برای آزمایشگاهها است . نرخ نمونهبرداری 2 GSa/s و عمق حافظه 2 Mpts در کنار نرخ ثبت 80,000 wfms/s، تحلیل سیگنالها را روی نمایشگر 8 اینچی بسیار روان میسازد. کیفیت ساخت بینظیر، پایداری عالی و قابلیت نصب ماژولهای دیجیتال، این اسیلوسکوپ را به یک ابزار کاملا حرفهای بدل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ گودویل (GW Instek) GDS-2104A
دقت و پایداری در تحلیل سیگنالهای پیچیده، نیاز اساسی هر آزمایشگاه الکترونیک مدرن است. اسیلوسکوپ گودویل مدل GDS-2104A با ارائه 4 کانال ورودی و پهنای باند 100 MHz، ابزاری بسیار قدرتمند و قابل اتکا برای مهندسان به شمار میرود . در لایه بصری، این دستگاه به یک صفحه نمایش 8 اینچی TFT LCD با رزولوشن 800 در 600 پیکسل (SVGA) مجهز شده است که محیطی گرافیکی، شفاف و با قابلیت تفکیک رنگ بالا را برای مشاهده و تحلیل دقیق شکل موجها در اختیار شما قرار میدهد .
در قلب پردازشی این اسیلوسکوپ، سیستمی با ثبات بینظیر میتپد. دستیابی به نرخ نمونهبرداری 2 GSa/s در حالت تککانال در کنار زمان صعود (Rise Time) بسیار سریع 3.5 ns، تضمین میکند که دادههای فرکانس بالا با بالاترین دقت ممکن ثبت شوند. یکی از برتریهای محسوس این مدل، بهرهمندی از نرخ ثبت شکل موج 80,000 wfms/s است که به کاربر اجازه میدهد ناهنجاریها و گلیچهای گذرا را بدون از دست دادن هیچ رویدادی شکار کند . برای مدیریت این حجم از دادهها، عمق حافظه 2 Mpts برای دستگاه در نظر گرفته شده است . همچنین، پشتیبانی از 36 نوع اندازهگیری خودکار و قابلیت انجام محاسبات ریاضی پیچیده مانند تابع FFT، نیازهای تحلیلی شما را به طور کامل برطرف میسازد.
از منظر امکانات ارتباطی و توسعهپذیری، این پلتفرم ساختاری منعطف دارد. درگاههای استانداردی نظیر RS232C و پورتهای USB (Host/Device) به صورت پیشفرض برای انتقال اطلاعات در دستگاه تعبیه شدهاند، اما پورتهای Ethernet، خروجی SVGA و رابط GPIB آپشنال هستند . یکی از قابلیتهای شگفتانگیز این سری، امکان تبدیل شدن به یک لاجیک آنالایزر 8 یا 16 کاناله است که با پشتیبانی از دیکد پروتکلهای سریال (نظیر I2C، SPI و UART) عیبیابی سیستمهای امبدد را بسیار آسان میکند؛ البته ماژولهای این بخش (DS2-08LA یا DS2-16LA) نیز کاملاً آپشنال بوده و نیازمند خرید مجزا هستند. از نظر فیزیکی، این دستگاه با وزن 4.2 kg و تحمل ولتاژ ورودی تا سقف 300 Vrms، ایمنی و دوام بسیار بالایی دارد.
با وجود تمام این قابلیتهای درخشان، باید از زاویه فنی به این نکته اشاره کرد که رزولوشن عمودی دستگاه 8 بیتی بوده و ظرفیت عمق حافظه 2 Mpts آن برای ثبت پیوسته سیگنالها در بازههای زمانی بسیار طولانی، یک محدودیت جزئی و نقطه ضعف به حساب میآید. با این حال، کیفیت ساخت افسانهای برند گودویل، نرخ بروزرسانی خیرهکننده 80,000 wfms/s و پهنای باند قدرتمند 100 مگاهرتزی، این اسیلوسکوپ را به یک سرمایهگذاری فوقالعاده و خریدی بینهایت ارزشمند برای محیط های حرفهای تبدیل کرده است که با پایداری بینقص خود، شما را از هر ابزار دیگری بینیاز میسازد! در صورتی که برای نهایی کردن خرید خود و تطبیق مشخصات این شاهکار مهندسی با نیازمندیهای پروژهتان آمادهاید، تیم متخصصان ما با افتخار در انتظار تماس شما هستند تا با یک مشاوره تخصصی، شما را در بهترین مسیر قرار دهند.
| وزن | 4200 گرم |
|---|---|
| ابعاد | 380 × 220 × 145 میلیمتر |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| شرکت سازنده (Manufacture) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 80,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART (Optional with Logic Analyzer module) |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | USB Host/Device, RS-232C, Go/NoGo (Standard) / LAN, SVGA, GPIB (Optional) |
| اندازهگیری اتوماتیک (Automatic Measurements) | 36 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | Color TFT LCD SVGA, 800×600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms (CAT I) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | Not specified |
| زمان صعود (Rise time) | 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±20 ppm |
| محدوده تایم بیس (Time Base Range) | 1 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Pulse, Video, Runt, Slope, Alternate, Timeout, Delay) |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, FFTrms, d/dt, ∫dt, √, X-Y Mode |
