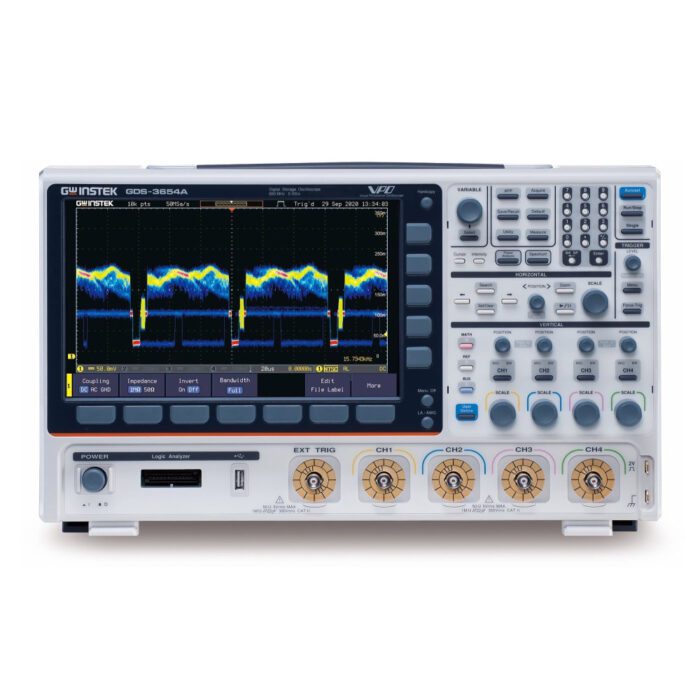

اسیلوسکوپ گودویل (GW Instek) GDS 3654A
اسیلوسکوپ 4 کاناله گودویل با پهنای باند 650 MHz و نرخ نمونهبرداری 5 GSa/s، یک دستگاه اندازهگیری قدرتمند و پرطرفدار است. مجهز بودن به نمایشگر 10.2 inch، عمق حافظه 200 Mpts و تحلیلگر طیف فرکانسی تا 2.5 GHz از امکانات کاربردی این سختافزار 4.6 kg است. سیگنال ژنراتور 25 MHz و سیستم تحلیل منابع تغذیه، از ویژگیهای این محصول بینظیر محسوب میشود.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ناموجود
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ گودویل (GW Instek) GDS 3654A
اسیلوسکوپهای پیشرفته با پهنای باند بالا، نقشی کلیدی در آزمایشگاههای الکترونیک مدرن ایفا میکنند. اسیلوسکوپ گودویل مدل GDS-3654A از سری GDS-3000A، یک دستگاه با 4 کانال ورودی و پهنای باند 650 MHz است که توانایی بالایی در ارزیابی سیگنالهای فرکانس بالا دارد. نتایج اندازهگیریها در این دستگاه روی یک نمایشگر 10.2 inch از نوع TFT-LCD با رزولوشن 800 در 480 پیکسل و پشتیبانی از طیف رنگی 8 bit RGB به نمایش درمیآید که جزئیات سیگنال را با وضوح بالایی تفکیک میکند. از نظر ساختار فیزیکی، این سختافزار با ابعاد 420 در 253 در 113.8 mm و وزن 4.6 kg طراحی شده است.
در بخش تحلیل سیگنال، این دستگاه دادههای ورودی را با حداکثر نرخ نمونهبرداری 5 GSa/s در حالت استفاده از نیمی از کانالها و 2.5 GSa/s در زمان فعال بودن تمامی کانالها پردازش میکند. اختصاص عمق حافظه 200 Mpts برای هر کانال به همراه نرخ ثبت شکل موج 200,000 wfms/s و ذخیره تا 490,000 قطعه موج در حافظه بخشبندیشده (Segmented Memory)، از امکانات کاربردی این مدل برای ردیابی نوسانات لحظهای است. مدار ورودی این ابزار از امپدانسهای 1 MΩ (با تحمل 300 Vrms) و 50 Ω (با تحمل 5 Vrms) پشتیبانی میکند و سیستم نرمافزاری آن 38 نوع اندازهگیری خودکار را در اختیار کاربر قرار میدهد.
یکی از برجستهترین قابلیتهای این مدل، تجمیع چندین ابزار تخصصی در یک پلتفرم واحد است. این دستگاه به یک تحلیلگر طیف فرکانسی (Spectrum Analyzer) دو کاناله با محدوده کاری تا 2.5 GHz و قابلیت نمایش اسپکتروگرام مجهز است. علاوه بر این، حضور یک سیگنال ژنراتور دو کاناله 25 MHz با قابلیت تولید امواج دلخواه و اجرای تحلیل پاسخ فرکانسی، از دیگر ویژگیهای کاربردی این پلتفرم محسوب میشود. پشتیبانی از 13 نوع اندازهگیری تخصصی برای منابع تغذیه سوئیچینگ (نظیر تحلیل ریپل و رسم منحنی B-H) و دیکدینگ پروتکلهای سریال، این دستگاه را برای عیبیابی انواع مدارها مجهز کرده است.
با ارزیابی دقیقتر این معماری سختافزاری، از دیدگاه فنی باید اشاره کنیم که رزولوشن عمودی در حالت عادی 8 bits است و دستیابی به رزولوشن 12 bits تنها در حالت High Resolution امکانپذیر است. ضمن اینکه برای بهرهمندی از 16 کانال دیجیتال (لاجیک آنالایزر) نیاز به تهیه ماژول مجزا دارید. علاوه بر این، در حساسیتهای عمودی 1 mV/div و 2 mV/div، پهنای باند دستگاه به 20 MHz محدود میشود. با این وجود، ترکیب یک اسیلوسکوپ 4 کاناله 650 MHz با تحلیلگر فرکانسی و سیگنال ژنراتور، نرخ نمونهبرداری بینظیر 5 GSa/s، کیفیت ساخت بالا و اعتبار جهانی برند، این محصول را به گزینهای قدرتمند و پرطرفدار در بین مهندسین و تکنسینهای برق تبدیل کرده است. چنانچه برای توسعه آزمایشگاه تخصصی خود به این دستگاه نیاز دارید، کافیست از طریق تلفنهای درج شده در سایت با کارشناسان مجموعه ایلکوشاپ تماس بگیرید تا با مشاورهای دقیق، شما را در فرآیند خرید این محصول دوست داشتنی یاری کنند.
| اندازهگیری اتوماتیک (Automatic Measurements) | 38 parameters |
|---|---|
| پهنای باند (Bandwidth) | |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| تعداد کانال (Channels) | |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% (≥2mV/div); ±5% (1mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| سایز نمایشگر (display size) | |
| نوع نمایشگر (display type) | Color TFT LCD WVGA, 800×480 pixels |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms CAT II (1MΩ) / 5 Vrms max (50Ω) |
| عمق حافظه (Memory depth) | |
| ضریب تضعیف پراب (Probe Attenuation Factors) | Not specified |
| زمان صعود (Rise time) | 535 ps |
| نرخ نمونهبرداری (Sample rate) | |
| دیکدینگ باس سریال (Serial Bus Decoding) | UART, I2C, SPI, CAN, LIN |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | USB Host/Device, LAN, RS-232C, VGA, Go-NoGo (Optional: GPIB) |
| دقت تایم بیس (Time Base Accuracy) | ±5 ppm |
| محدوده تایم بیس (Time Base Range) | 1 ns/div to 1000 s/div |
| صفحه لمسی (Touch Screen) | NO |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Pulse Width, Video, Runt, Slope, Timeout, Alternate, Delay, Bus) |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div (1MΩ) / 1 mV/div – 1 V/div (50Ω) |
| نرخ ثبت شکل موج (Waveform capture rate) | 200,000 wfms/s |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, User Defined Expression, X-Y Mode |
