اسیلوسکوپ هانتک (HANTEK) DPO7504E

توضیحات

بررسی تخصصی و خرید اسیلوسکوپ هانتک (HANTEK) DPO7504E

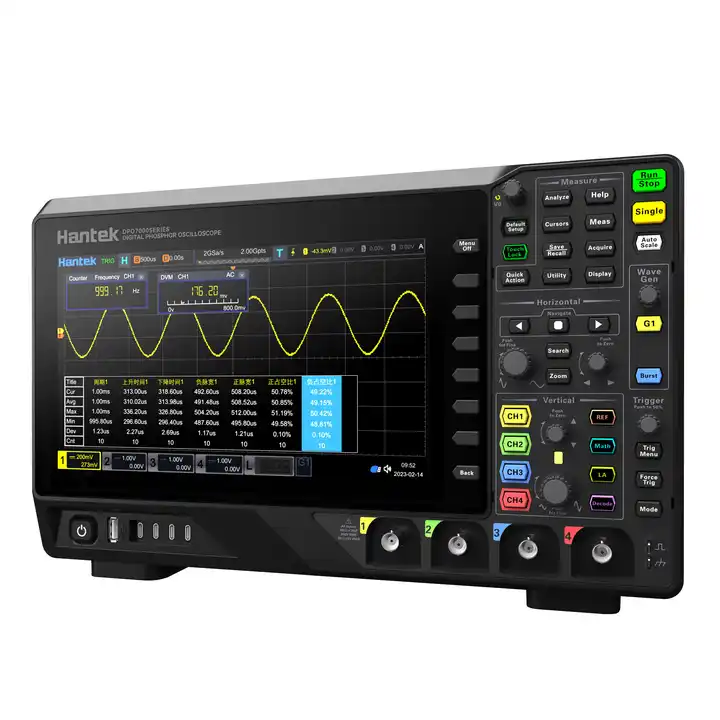

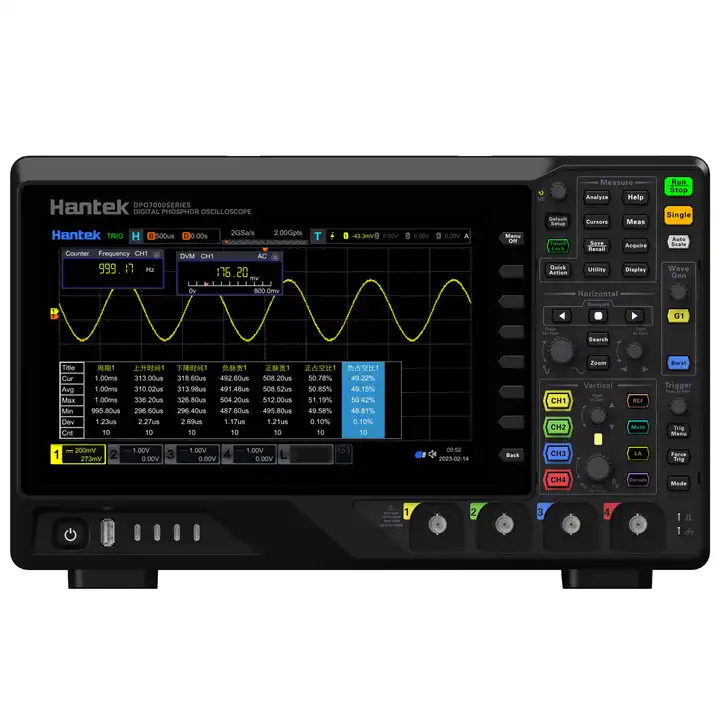

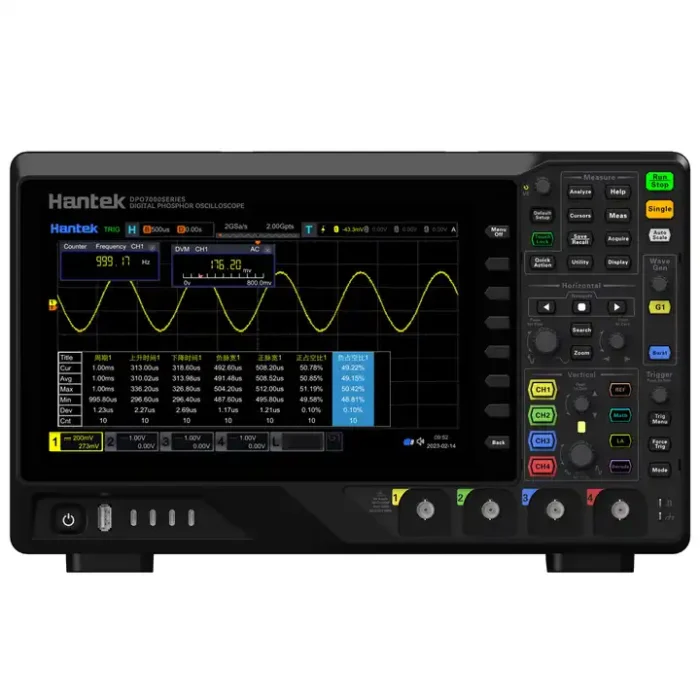

اسیلوسکوپ‌های پیشرفته با پهنای باند بالا و قابلیت‌های چندگانه، نقش حیاتی در تحلیل دقیق مدارهای فرکانس بالا ایفا می‌کنند. اسیلوسکوپ هانتک (HANTEK) مدل DPO7504E یک سخت‌افزار اندازه‌گیری رده‌بالا است که ۴ کانال ورودی آنالوگ با پهنای باند 500 MHz را در اختیار مهندسان قرار می‌دهد. داده‌های پردازش‌شده در این پلتفرم روی یک نمایشگر 10.1 inch لمسی خازنی با رزولوشن 1024 در 600 پیکسل و پشتیبانی از 256 سطح روشنایی (Intensity grading) به نمایش درمی‌آیند. از نظر ساختار فیزیکی، این دستگاه با ابعاد 372 در 138 در 231.5 mm و وزن 4.05 کیلوگرم طراحی شده است.

در معماری پردازش سیگنال، این ابزار به لطف زمان صعود (Rise time) کمتر از 700 ps، توانایی بسیار بالایی در ردیابی لبه‌های تیز سیگنال‌های پرسرعت دارد. این دستگاه در حالت استفاده تک‌کانال، داده‌ها را با نرخ نمونه‌برداری 2 GSa/s و عمق حافظه چشمگیر 2 Gpts ثبت می‌کند. نرخ ثبت شکل‌موج در این معماری به 500,000 wfms/s می‌رسد که برای شکار نوسانات و خطاهای لحظه‌ای و گذرا بسیار کارآمد است. مدار ورودی این دستگاه دو حالت امپدانس 1 MΩ (با تحمل حداکثر 300V موثر (RMS)) و 50 Ω (با تحمل 5V موثر (RMS)) را به همراه ظرفیت خازنی 19 pF ارائه می‌دهد. همچنین رزولوشن عمودی پایه این مدل 8 bit است که در حالت پردازش High Resolution تا 12 bit قابل ارتقا می‌باشد.

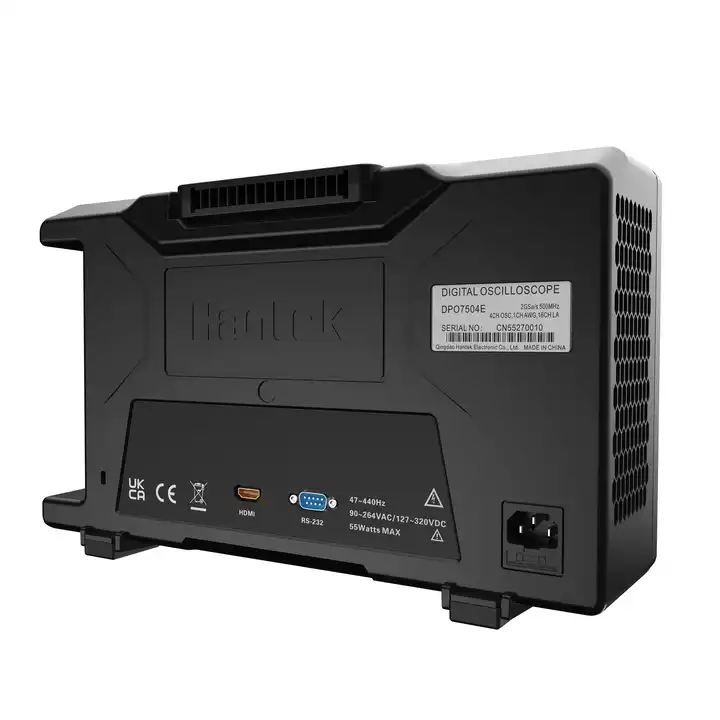

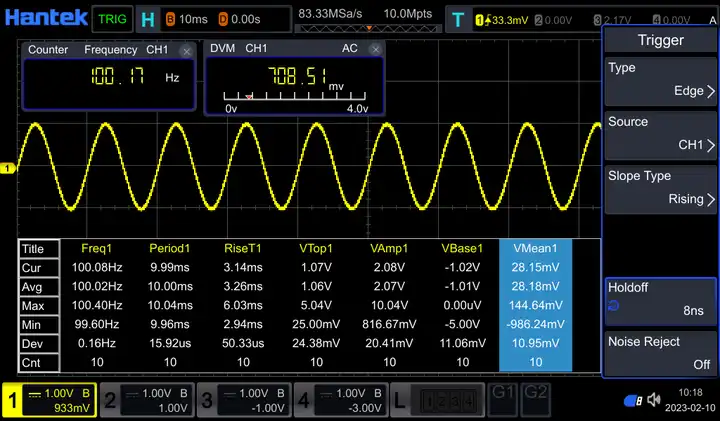

یکی از برجسته‌ترین قابلیت‌های این مدل، معماری ترکیبی آن است که تجهیزات متعددی را در یک پلتفرم یکپارچه به شما ارائه می‌دهد. این مدل (به واسطه پسوند E) به صورت پیش‌فرض علاوه بر اسیلوسکوپ، دارای 16 کانال دیجیتال (لاجیک آنالایزر) و یک سیگنال ژنراتور (AWG) با فرکانس 50 MHz، نرخ نمونه‌برداری 200 MSa/s و رزولوشن 12 bit می‌باشد. پشتیبانی از 51 پارامتر برای اندازه‌گیری خودکار، فرکانس‌متر، ولت‌متر دیجیتال (DVM) و توابع ریاضی متنوع نظیر FFT، از دیگر امکانات تحلیلی این دستگاه به شمار می‌رود. در بخش ارتباطات نیز، پورت‌های USB HOST، USB DEVICE و شبکه LAN به صورت استاندارد تعبیه شده‌اند.

با بررسی دقیق‌تر مستندات فنی این سخت‌افزار، باید به محدودیت‌های ناشی از اشتراکی بودن منابع پردازشی توجه داشت؛ در صورت فعال‌سازی کانال‌ها به صورت همزمان (سه یا چهار کانال)، نرخ نمونه‌برداری دستگاه به 1 GSa/s و عمق حافظه به 500 Mpts کاهش می‌یابد که این محدودیت در تحلیل همزمان سیگنال‌های پرسرعت باید لحاظ گردد. افزون بر این، با وجود پشتیبانی دستگاه از دیکدینگ پروتکل‌های سریال (نظیر I2C، SPI، CAN و LIN)، تحلیل توان (Power Analysis) و رسم پاسخ فرکانسی (Bode Plot)، استفاده از این قابلیت‌های پیشرفته نرم‌افزاری نیازمند پرداخت هزینه مجزا جهت تهیه لایسنس می‌باشد. با این وجود، ترکیب پهنای باند 500 MHz، حافظه 2 Gpts و معماری چندمنظوره، این ابزار را به یک ایستگاه کاری کامل برای پروژه‌های پیچیده تبدیل کرده است. در صورتی که برای پیشبرد پروژه‌های حساس خود قصد تهیه این دستگاه را دارید، کارشناسان فنی ایلکوشاپ از طریق شماره‌های تماس درج‌شده در وب‌سایت، آماده ارائه مشاوره‌های جامع به شما هستند.
