بررسی تخصصی و خرید اسیلوسکوپ یونیتی (UNI-T) UPO1104X

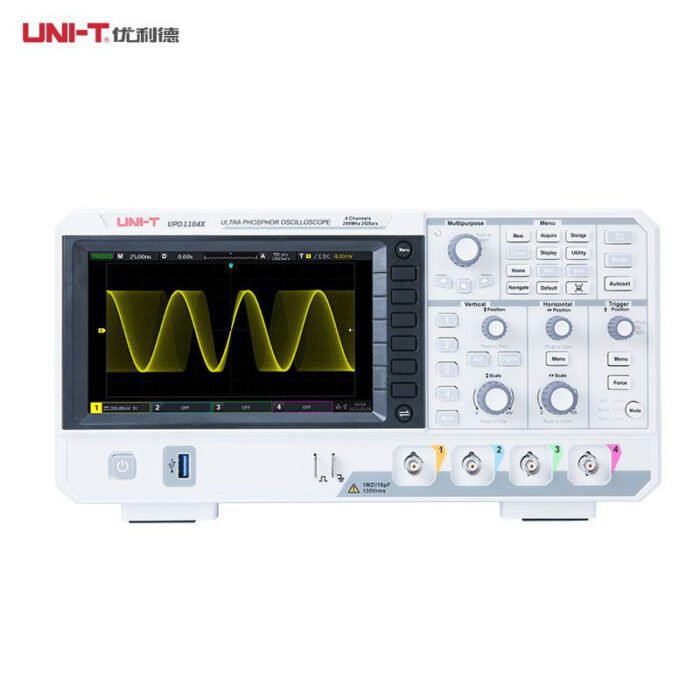

اسیلوسکوپهای مجهز به فناوری نمایشگرهای فسفر دیجیتال، امکان تحلیل دقیقتر سیگنالهای پیچیده را برای مهندسان فراهم میآورند. اسیلوسکوپ یونیتی (UNI-T) مدل UPO1104X از سری UPO1000X، یک دستگاه اندازهگیری ۴ کاناله با پهنای باند 100 MHz است. نتایج پردازش سیگنال در این پلتفرم با بهرهگیری از فناوری Ultra Phosphor 2.0 روی یک نمایشگر 7 inch از نوع TFT LCD با رزولوشن 800 در 480 پیکسل و قابلیت نمایش 256 سطح روشنایی (Grayscale) به نمایش درمیآید. این ساختار بصری، تفکیک سیگنالهای متراکم و نویزها را به شکل قابلتوجهی بهبود بخشیده است.
در بخش پردازش سیگنال، این ابزار دادههای ورودی را با حداکثر نرخ نمونهبرداری 2 GSa/s ثبت میکند. اختصاص عمق حافظه 56 Mpts در حالت تککانال، در کنار نرخ بالای ثبت شکلموج تا 500,000 wfms/s در حالت Fast Acquire، از امکانات برجسته این معماری برای ردیابی نوسانات و خطاهای لحظهای در مدارها به شمار میرود. مدار ورودی این دستگاه با امپدانس 1 MΩ و ظرفیت خازنی 16 pF طراحی شده است و بر اساس استانداردهای ایمنی، توانایی تحمل حداکثر ولتاژ 135 Vrms را داراست. همچنین حساسیت عمودی در این مدل از 500 μV/div تا 20 V/div قابل تنظیم است.
از منظر قابلیتهای تحلیلی، این دستگاه از 36 نوع اندازهگیری خودکار پارامترها پشتیبانی کرده و به یک فرکانسمتر سختافزاری 7 رقمی و یک ولتمتر دیجیتال (DVM) داخلی مجهز شده است. علاوه بر این، امکان رکورد سختافزاری و بیوقفه شکلموج تا 120,000 فریم، ابزاری کارآمد برای بررسی رفتار مدار در بازههای زمانی طولانی محسوب میشود. سیستم نرمافزاری دستگاه نیز توابع ریاضی پیشرفته از جمله تحلیلگر طیف فرکانسی FFT با یک میلیون نقطه (1M point) را در اختیار کاربر قرار میدهد. در بخش درگاههای ارتباطی، پورتهای USB Host، USB Device، پورت شبکه LAN و خروجی AUX تعبیه شدهاند تا اتصال به شبکهها و ذخیرهسازی دادهها تسهیل گردد .
با بررسی دقیقتر این سختافزار، از دیدگاه فنی باید توجه داشت که برای بهرهمندی از قابلیت دیکدینگ پروتکلهای سریال نظیر RS232، I2C و SPI، پس از 168 ساعت استفاده اولیهی رایگان، نیازمند تهیه لایسنس و فعالسازی مجزای این بخش هستید. همچنین دستیابی به حداکثر بافر حافظه 56 Mpts تنها در صورت استفاده از یک کانال میسر است و با فعال شدن کانالهای بیشتر، این مقدار کاهش مییابد. با این وجود، ترکیب نرخ نمونهبرداری 2 GSa/s و فناوری فسفر دیجیتال در یک دستگاه 100 MHz، آن را به گزینهای مطلوب در محیط های آزمایشگاهی تبدیل کرده است و میتوانید از امکانات متنوع این اسیلوسکوپ در محیط کار خود لذت ببرید. در صورتی که برای پیشبرد پروژههای خود قصد تهیه این دستگاه را دارید، کارشناسان فنی ایلکوشاپ از طریق شمارههای تماس درجشده در وبسایت، آماده ارائه مشاورههای جامع به شما پیش از ثبت نهایی سفارش هستند.
